Abus FUBW50020 Manuel utilisateur

Funk-Außenbewegungsmelder PIR

[DE] Bedienungsanleitung..................................... 1

Wireless PIR outdoor motion detector

[UK] User manual................................................ 19

Détecteur de mouvement extérieur PIR sans fil

[FR] Notice d’utilisation........................................ 37

Draadloze bewegingsmelder PIR

[NL] Handleiding.................................................. 56

Trådløs udendørs bevægelsesføler PIR

[DK] Betjeningsvejledning.................................... 74

Radiowa zewnętrzna czujka ruchu PIR

[PL] Instrukcja obsługi ......................................... 92

FUBW50020

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Funk-Außenbewegungsmelders. Mit diesem Gerät

haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Heben

Sie diese Bedienungsanleitung deshalb zum Nachlesen auf! Diese Anleitung gehört zu

diesem Produkt –achten Sie darauf wenn Sie dieses Produkt an Dritte weitergeben.

Konformität

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen

Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und

Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen

gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung

beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

Dieses Gerät erfüllt die Anforderungen und einschlägigen Bestimmungen der EU-

Richtlinie: R&TTE 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März

1999 über Funkanlagen und Telekommunikationseinrichtungen und die gegenseitige

Anerkennung ihrer Konformität.

Bestimmungsgemäße Verwendung

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie

sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für

Folgeschäden wird keine Haftung übernommen! Das gesamte Produkt darf

nicht geändert oder umgebaut werden. Es wurde alles Erdenkliche

unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch

kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für

einen Verlust oder Schaden übernehmen, der durch falsche Bedienung,

bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und

Warnungen verursacht wurde. Der Inhalt dieser Anleitung kann ohne vorherige

Bekanntgabe geändert werden.

Batteriehinweise

Das Gerät wird über zwei 3V CR123A Batterien mit 3V Gleichspannung versorgt. Um eine

lange Lebensdauer zu garantieren, sowie Brände und Verletzungen zu vermeiden,

beachten Sie bitte die folgenden Hinweise:

Entsorgen Sie die Batterien nicht über den Hausmüll

Die Batterien dürfen keiner Wärmequelle oder Sonneneinstrahlung direkt

ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt

werden.

Die Batterien dürfen nicht verbrannt werden.

Die Batterien dürfen nicht mit Wasser in Berührung kommen

Die Batterien dürfen nicht zerlegt, angestochen oder beschädigt werden.

Die Batteriekontakte dürfen nicht kurzgeschlossen werden.

Die Batterien dürfen nicht in die Hände von Kleinkindern gelangen.

Die Batterien sind nicht wieder aufladbar.

Entsorgung

Entsorgung nach Richtlinie WEEE 2002/96 EG

Das Produkt enthält wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende

seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Das

Produkt samt Zubehör muss innerhalb der EU gesammelt und separat

entsorgt werden. Geräte, die so gekennzeichnet sind, dürfen nicht über den

Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die

Produkte über die kommunale Sammelstelle für Elektroschrott.

Lieferumfang

1 x Funk-Außenbewegungsmelder PIR 1 x Inbus-Schlüssel

2 x 3V CR123 / CR17345 Lithium-Batterie 1 x Spezial-Werkzeug aus Kunststoff

2 x Reserve-Klemmfüße für Wandabrisskontakt 1 x Bedienungsanleitung

1 x Wandadapter für Wandabrisskontakt 1 x Montagematerial inkl. Bohrschablone

1 x Aufkleber (Long / Medium Beam Mask) 2 x Blenden (Schiebe-Klappen)

Merkmale

Dieser Funk-Außenbewegungsmelder arbeitet mit zwei unabhängigen, passiven

Infrarotdetektoren, die sich in einem für den Außeneinsatz geeigneten Gehäuse befinden.

Beide Sensoren müssen auslösen, bevor der Detektor ein Alarmsignal auslöst. Dieser

hochpräzise, zuverlässige Melder ist für die Nutzung in Alarm-Systemen konzipiert. Die

Impulszählung, sowie die Erfassungsreichweite (von 10 bis 30 Metern) sind konfigurierbar.

Zusätzlich verfügt er über einen Deckelsabotage- und Wandabrisskontakt. Im Gehäuse

kann der Sensor um 180° geschwenkt und 90° geneigt werden. Dies erhöht die

Leistungsfähigkeit der Außenüberwachung und eine äußerst genaue Erfassung des

Sensors wird gewährleistet. Die Platine ist acrylbeschichtet. Das hochwertige, stoßfeste

Gehäuse besteht aus Polyethylen und weist eine UV-gehärtete, lichtdurchlässige

Frontabdeckung auf, wodurch der Sensor wasserdicht, vor Umwelteinflüssen geschützt ist.

Die Kombination von Präzisionselektronik, digitalen Weißlichtfiltern und einer doppelten

Abschirmung verhindert Fehlalarme durch Sonnenlicht oder andere Störquellen.

Das Design des Außenbewegungsmelders bietet eine ansprechende, professionelle Optik

- die Ausrichtung des Sensors ist dabei nicht ersichtlich.

Optional für Wandabrisskontakt

Montage

Antenne beim Einbau nicht berühren und keinesfalls verbiegen!

Bei der Montage muss darauf geachtet werden, dass keine Feuchtigkeit ins Innere des

Gehäuses gelangt, da diese das Gerät nachhaltig schädigen kann. Bohren Sie mit Hilfe der

beigefügten Schablone die Löcher für die zwei Befestigungsschrauben und den

Wandabrisskontakt (falls genutzt). [Siehe Abb. 1 und 2].

Schablone

Abb. 1

Hinweis: Bei unebenen Wänden empfehlen wir die Verwendung des Adapters für den

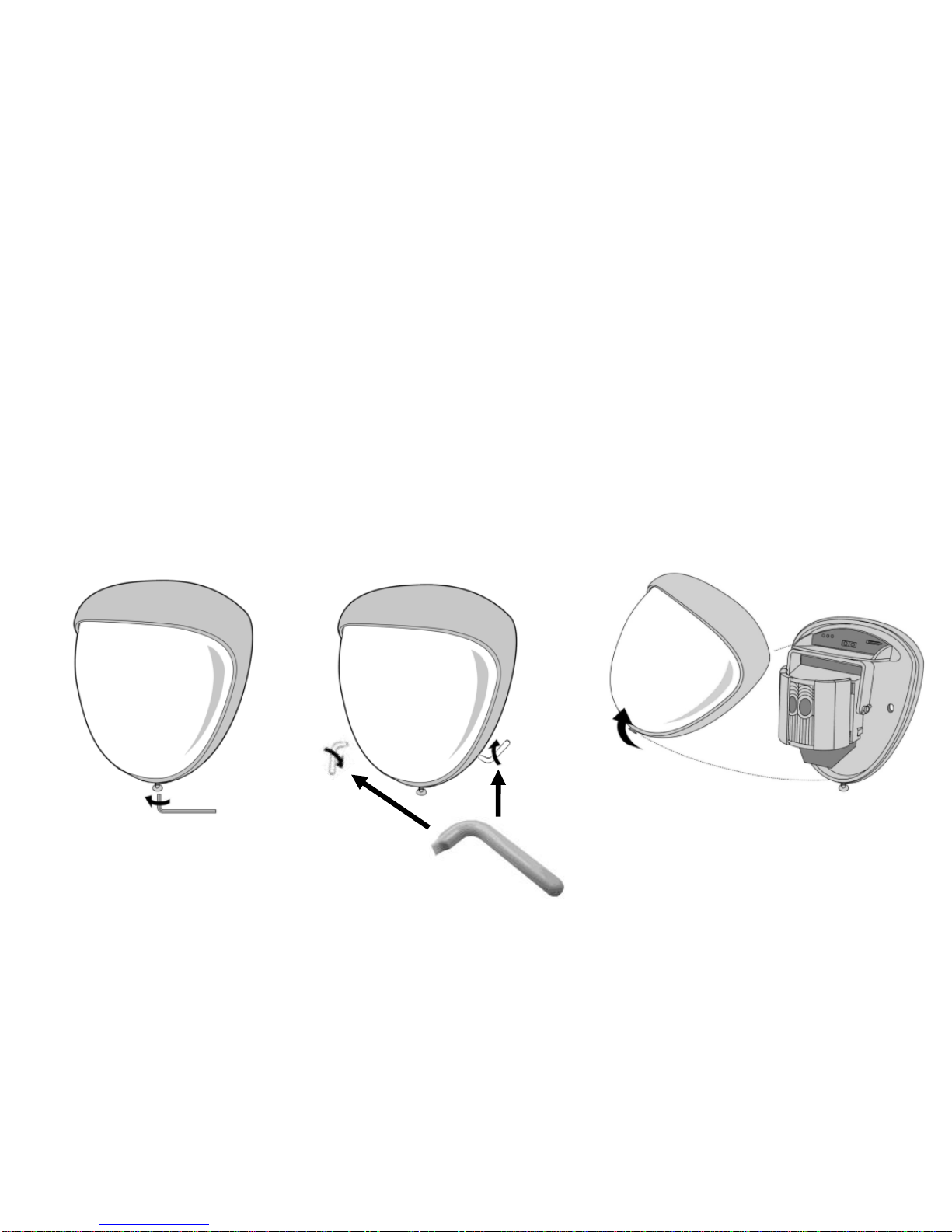

Wandabrisskontakt. Entfernen Sie die Frontabdeckung des Melders durch Lösen der

Inbusschraube mit Hilfe des mitgelieferten Inbusschlüssels. [Abb. 3.1]Die Abdeckung lässt

sich dann von unten aus ihrer Nut herausklappen und nach oben abheben. [Abb. 3.3]

Sollte dies nicht möglich sein, benutzen Sie bitte das im Lieferumfang enthaltene Spezial-

Werkzeug aus Kunststoff [Abb. 3.4] um die Abdeckung durch vorsichtiges Hebeln (seitlich

rechts und links) zu lösen ohne sie dabei zu beschädigen. [Abb. 3.2]

Abb. 3.4

Abb. 3.1

Abb. 3.3

Abb. 3.2

Schrauben Sie das Gerät an die Wand und stellen Sie

sicher, dass der Wandabrisskontakt richtig positioniert

und der Schalter geschlossen ist. [Abb. 4]. Für die

Montage werden zwei Klemmfüße als Reserve

mitgeliefert. Der eine ist 1 mm weiter, der andere 2 mm

weiter als der ursprünglich aufgesteckte. Diese

Steckverbindung kann durch vorsichtiges Ziehen vom

Stift entfernt werden. [Abb. 2] Stellen Sie beim

Austausch des Elektronikmoduls stets sicher, dass die

Leuchtdiode nach vorne zeigt, um eine korrekte

Ausrichtung des Sensors zu sichern. [Siehe Abschnitt "Ausrichtung & Ausblendung"]

Wenn der Detektor korrekt ausgerichtet und installiert ist, setzen Sie die

Frontabdeckung wieder ein und verriegeln Sie diese, wie dargestellt. [Abb. 5]

Abb. 2

Abb. 4

Abb. 5

Gehtest

Die Reichweite des Detektors wird ohne die Frontabdeckung erhöht. Daher muss diese

beim korrekten Ausrichten des Sensors und beim Prüfen angebracht sein. Passen Sie die

Reichweite anhand der nachfolgenden Tabelle an und schwenken und neigen Sie das

Objektivmodul über den Bereich, um den kompletten Bereich zu erfassen. Beim Drücken

der Programm-Taste leuchtet die rote Anzeige auf und Impulszählung '1' wird automatisch

festgelegt. Das Gerät kann nun ausgerichtet werden. Die rote Anzeige am

Außenbewegungsmelder leuchtet bei jeder Erfassung auf. Dieser Testmodus wird

automatisch 5 Minuten nach der letzten Erfassung abgebrochen. Andernfalls die

Stromversorgung unterbrechen und den Testmodus wieder herstellen.

Ausrichtung und Ausblendung

Das Multifunktionsobjektiv erzeugt im Außenbewegungsmelder 7 Strahlen mit langer

Reichweite und einen Vorhang aus 7 Strahlen mit mittlerer bis kurzer Reichweite.

Bewegungen quer zu den Strahlen ergeben das beste Ansprechverhalten und den größten

Erfassungsbereich, während Bewegungen in Richtung Melder ein schwächeres Ergebnis

zur Folge haben. Das Gerät erfasst Temperaturänderungen und Bewegungen im

Strahlenraster; daher sollten Objekte wie Bäume, Sträucher, Teiche, Wärmetauscher von

Klimaanlagen und Tiere bei der Positionierung des Melders berücksichtigt werden. Das

Meldermodul besitzt zwei Schiebeklappen, um den Abtastwinkel zu verringern. Zusätzliche

Blenden werden mitgeliefert um das Strahlenraster noch weiter einzugrenzen (z. B. wenn

ein minimaler Abtastwinkel von 10 Grad erforderlich ist).

Die Blenden werden an das Schwenk-/Neigemodul angebracht, wie in Abb. 7 dargestellt.

Jeder Abschnitt des Melderobjektivs deckt einen Rasterbereich von ca. 10° ab. [Abb. 7]

Wenn Sie den Melder so anbringen, dass sich auch Nebengrundstücke im überwachten

Bereich befinden, drehen Sie das Modul und schirmen Sie Strahlen horizontal oder

vertikal, die außerhalb des zu erfassenden Bereiches fallen, ab. Verwenden Sie dafür die

mitgelieferten Aufkleber (Long / Medium Beam Mask) auf der glatten Rückseite des

Objektivs - siehe untenstehende Grafik auf der nächsten Seite. Achten Sie beim Austausch

des Objektivs stets auf die richtige Position, um den gewünschten Erfassungsbereich zu

erhalten (Oberseite des Fresnel-Objektivs ist mit TOP markiert) - siehe Abb. 8.

Abb. 7
