White Knight 44AS Manuel utilisateur

Air Vented Tumble Dryer - UK

SERVICE MANUAL

Wiring Diagram

Exploded Views

Parts List

August 2007

0312 44A 15301

White Knight - 44AS

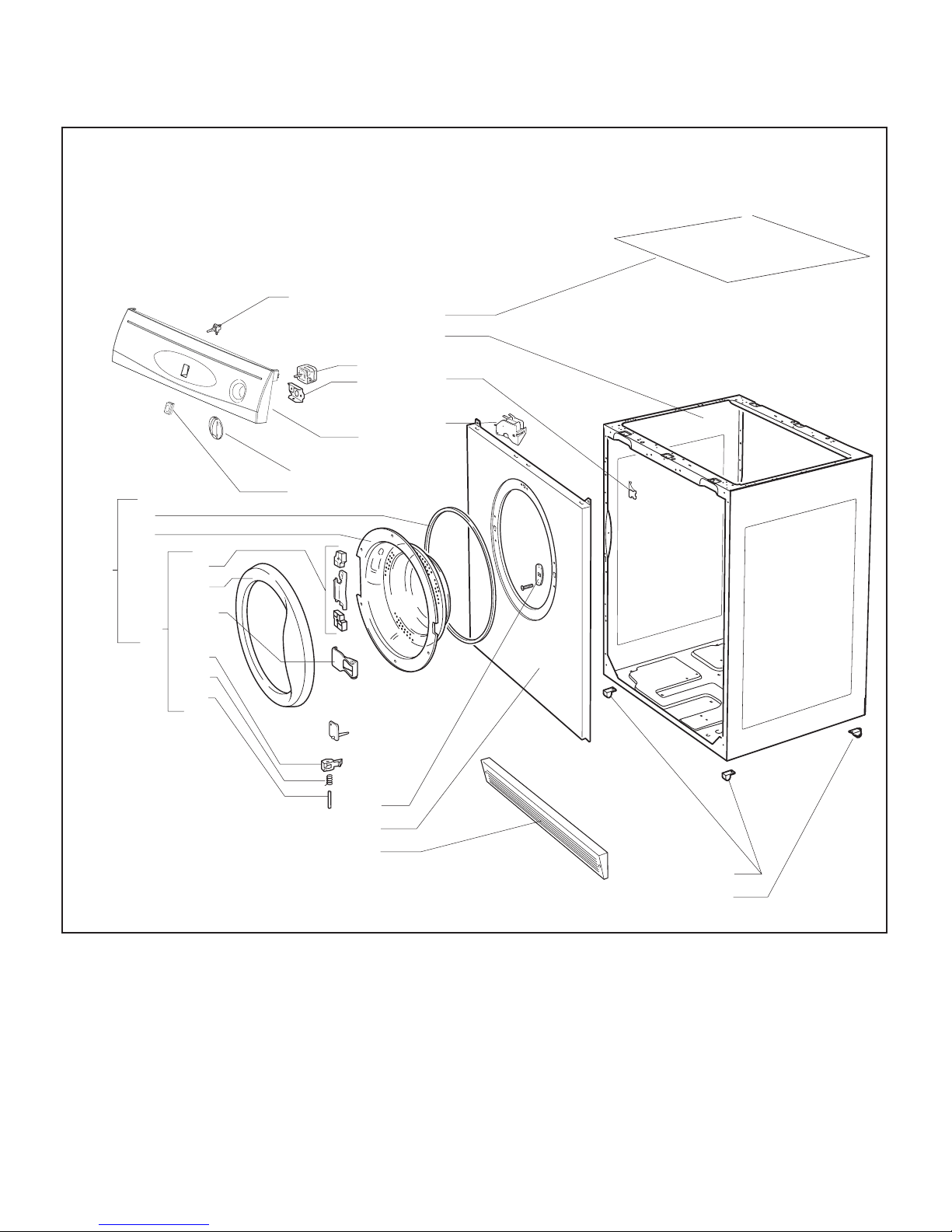

White Knight 44AS- Air Vented Tumble Dryer - Exploded View 1

352

211

377

235

248

369

196

353

386

370

376

199

372

403

394

366

363a

363

203a

359

367

362

201

203

365

364

144

446 112

447 432 101

402

427 399

400

413

230

390

395

227

125

142

408 228 393

White Knight 44AS - Air Vented Tumble Dryer - Exploded View 2

270

141

444

266

437

440

441

442

248

454

437

445

446

447a

447

229

445a

456

457

458

459

448

White Knight 44AS - Air Vented Tumble Dryer - Exploded View 3

Mains

Cable

F/E

TB-L

TB-N

B/K

1.5

DS B/K

1.5

F/E

1.25 EC Timer

4/7

5/8

A/K

1.5

CAP

EX-TH

A/K

1.5

1.5 IN-TH

HE-SW

0.75

1.0

MAN

TOC HE2 HE1

1.0

TB-4

B11

B12

C10

B10

C11

C12

Component Code

EX-TH

IN-TH

HE-SW

MAN TOC

A/C-SW

Terminal Block

Door Switch

Motor

Exhaust Thermostat

Inlet Thermostat

Heater

Heat Switch

Manual Reset Heater Cut-out

Anti-crease Switch

Wire Colour Code

N/A

Black

Brown

Red

Orange

Yellow

Green

Blue

Violet

White

Pink

Timer Connections

ABC

A/K

B/K

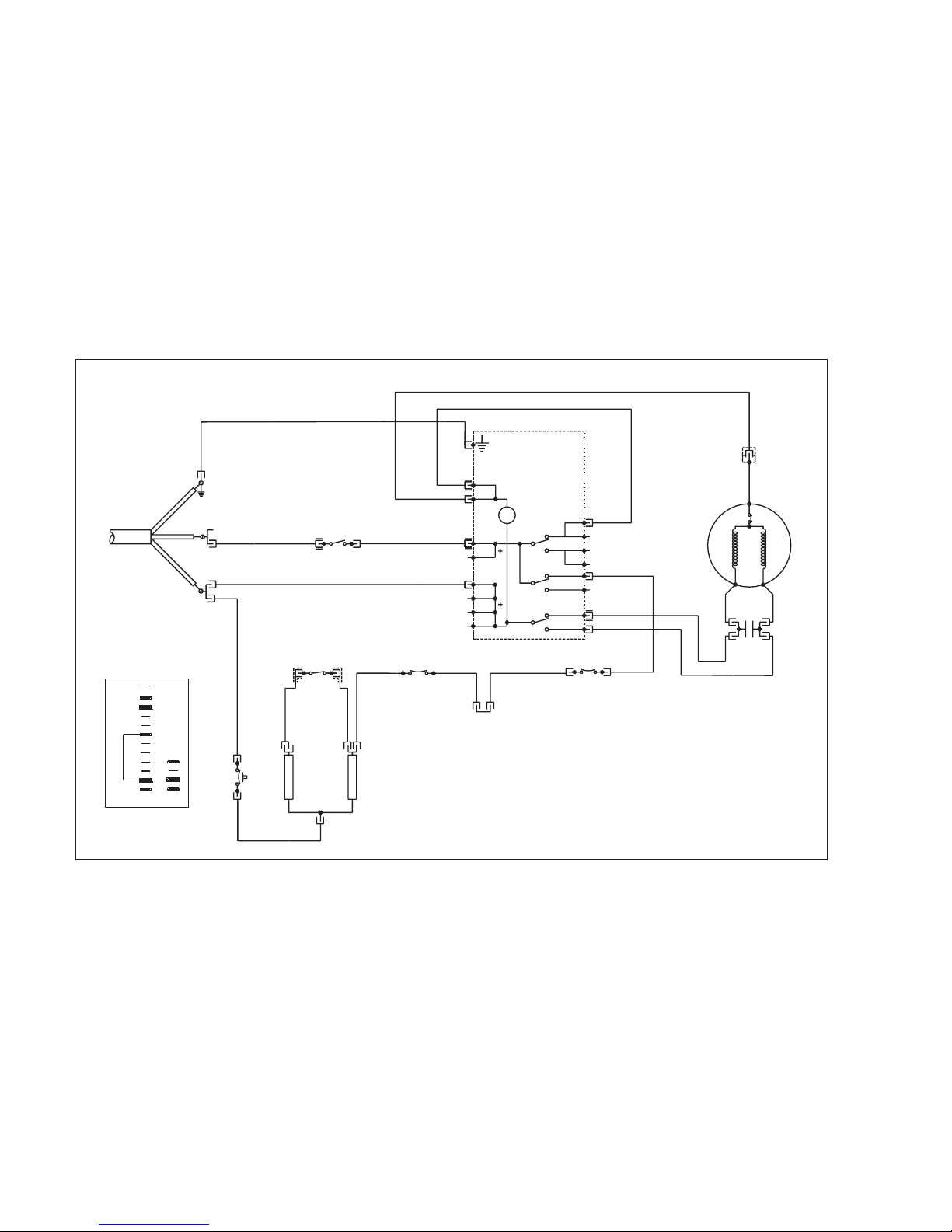

White Knight 44AS Wiring Diagram

White Knight 44AS AIR VENTED TUMBLE DRYER - SPARE PARTS LIST

ITEM DESCRIPTION CODE EXPLODED VIEW

101 Motor & 8uf Capacitor Assembly 4213 092 25611 2

112 8uf Capacitor 4213 092 08091 2

125 Drive Belt 4213 092 18601 2

141 Mains Cable & Plug 4213 076 35123 2

142 Terminal Block 4213 078 44613 2

144 Earth Tab Assembly 4213 092 41181 2

196 Cabinet Assembly 4213 092 36261 1

199 Plinth Assembly 4213 092 38091 1

201 Door Seal 4213 077 08344 1

203 Completee Door Assembly 4213 092 36281 1

203a Door Frame Assy 4213 092 36091 1

211 Timer 4213 078 54782 1

227 Heating Element 4213 092 05521 2

228 Heat TOC 4213 078 50161 2

229 Thermostat 4213 078 48373 3

230 Thermostat (inlet) 4213 078 56261 2

235 Heat Switch 4213 078 52401 1

248 Microswitch/Bracket Assembly 4213 092 05251 1 & 3

266 Drum Assembly 4213 092 05531 2

270 Drum Shaft/Bearing Kit 4213 092 05591 2

352 Timer Knob Assembly 4213 092 43331 1

353 Control Panel Assembly 4213 092 44791 1

359 Door Hinge Assembly 4213 092 25361 1

362 Window 4213 077 44094 1

363 Door Frame 4213 077 82721 1

363a Door Handle 4213 077 82861 1

364 Latch Pivot 4213 075 13013 1

365 Latch Spring 4213 075 70833 1

366 Door Latch 4213 077 53413 1

367 Switch Strike 4213 077 83571 1

369 Loom Clip 4213 075 70941 1

370 Latch Guide 4213 077 40992 1

372 Timer Bracket 4213 070 10932 1

376 Front Panel 4213 092 36301 1 & 3

377 Centre Button 4213 077 89891 1

386 Top Cover 4213 092 43371 1

390 Gasket 4213 074 50862 2

393 Flex Support Clip 4213 077 40982 2

394 Foot 4213 077 39833 1

395 Heater Wires Clip 4213 075 70971 2

399 Heater Support 4213 080 06619 2

400 Heater Plate 4213 080 14551 2

402 Access Panel 4213 080 06558 2

403 Roller Assembly 4213 092 35651 1

408 Cable Clamp 4213 077 47303 2

413 Back Panel 4213 080 0654C 2

427 Motor Spring Clip 4213 078 45362 2

432 Motor Mount Bracket 4213 080 0675A 2

437 Rear Vent Assembly 0312 002 02000 2 & 3

440 Banjo Assembly 4213 092 17811 3

441 Front Bearing (short) 4213 077 40952 3

442 Front Seal 4213 077 40942 3

444 Lifter 4213 077 41009 2

445 Front Bearing (long) 4213 077 40962 3

0312 44A 15301

White Knight 44AS AIR VENTED TUMBLE DRYER - SPARE PARTS LIST

445a Bearing & Seal Kit Assy 4213 092 21171 3

446 Fan 4213 077 40896 2 & 3

447 Access Cover Assembly 4213 092 18081 2 & 3

447a Access Cover 4213 077 40888 3

448 Spring Clip (Fan) 4213 075 71162 3

454 Filter 4213 092 17821 3

456 Banjo Seal 4213 077 07991 3

457 J' Clip 2513 482 08002 3

458 Banjo Insert No 2 4213 077 53502 3

459 Banjo Insert No 1 4213 077 53492 3

NOT SHOWN ON EXPLODED VIEW

LOOM ASSEMBLY 4213 076 56172

INSTRUCTION BOOK 4213 094 5932C

0312 44A 15301
