White Knight C372WV Manuel utilisateur

Wiring Diagrams

Exploded Views

Parts List

May 2014

White Knight

Uni-directional Compact Dryer

SERVICE MANUAL

0312 372 15193 - C372WV

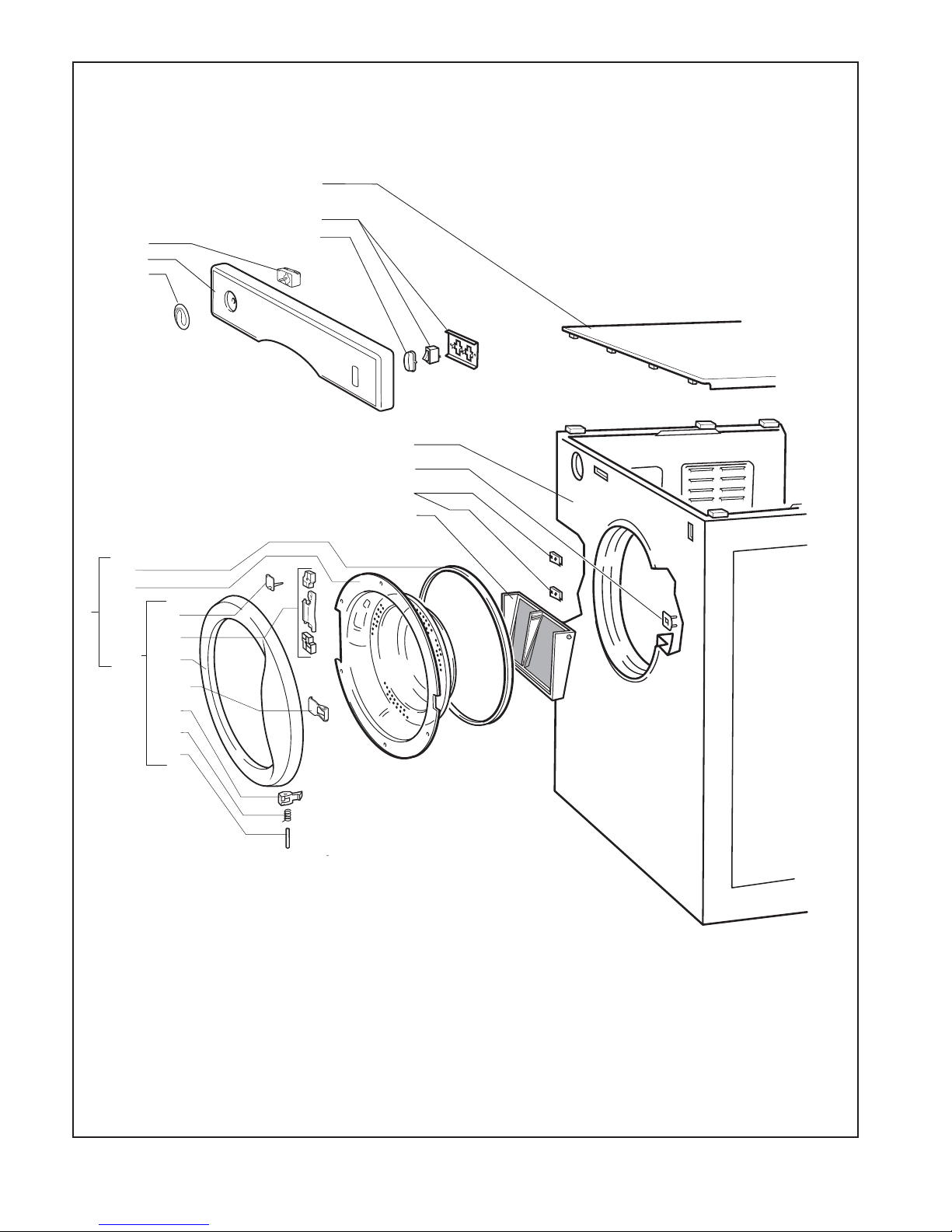

Exploded View 1

353

352

211

369

361

370

196

375

235

411

201

362 367

366

365

364

363

359

203a

363a

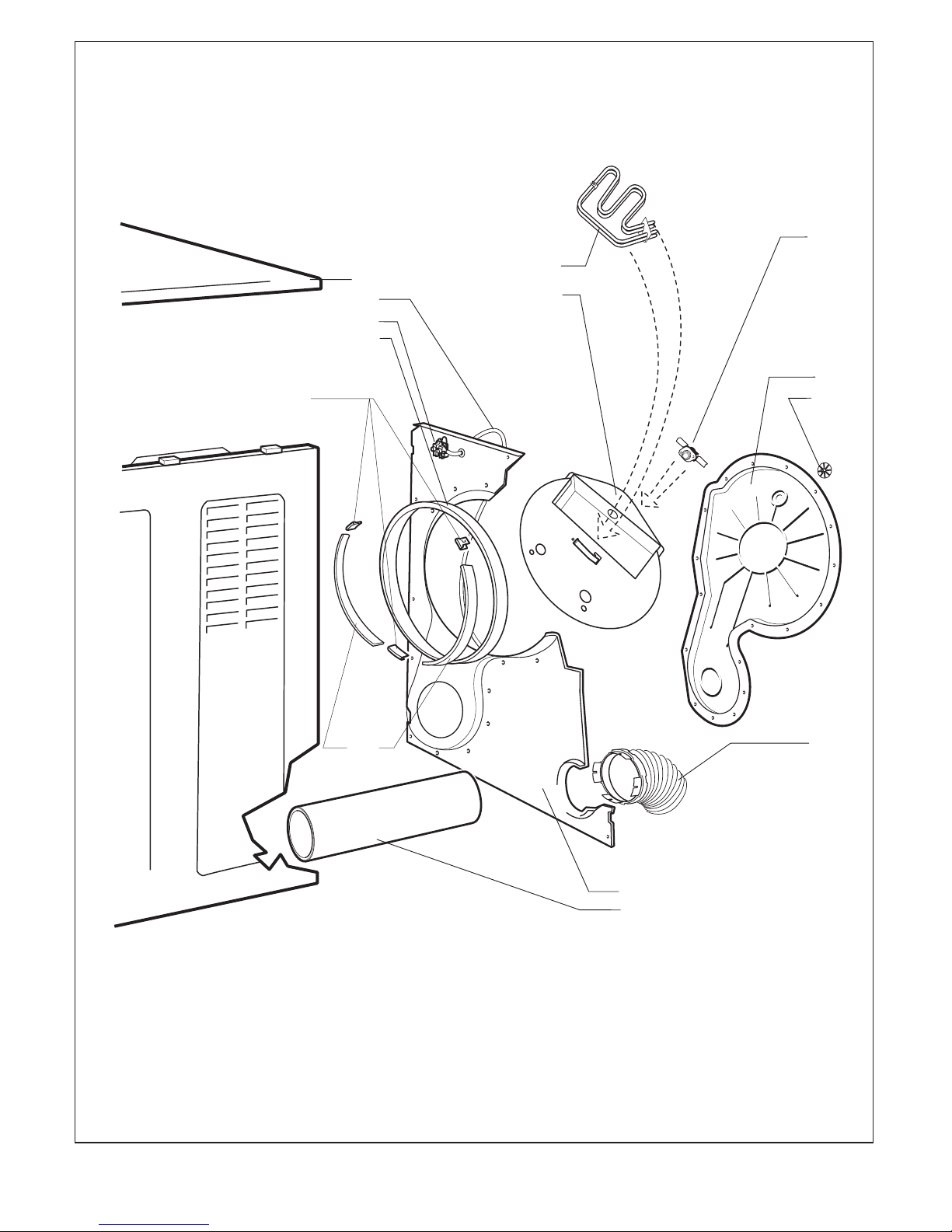

Exploded View 2

375

388

378

389

142

368

391

228

226a

141

226

437

387

438

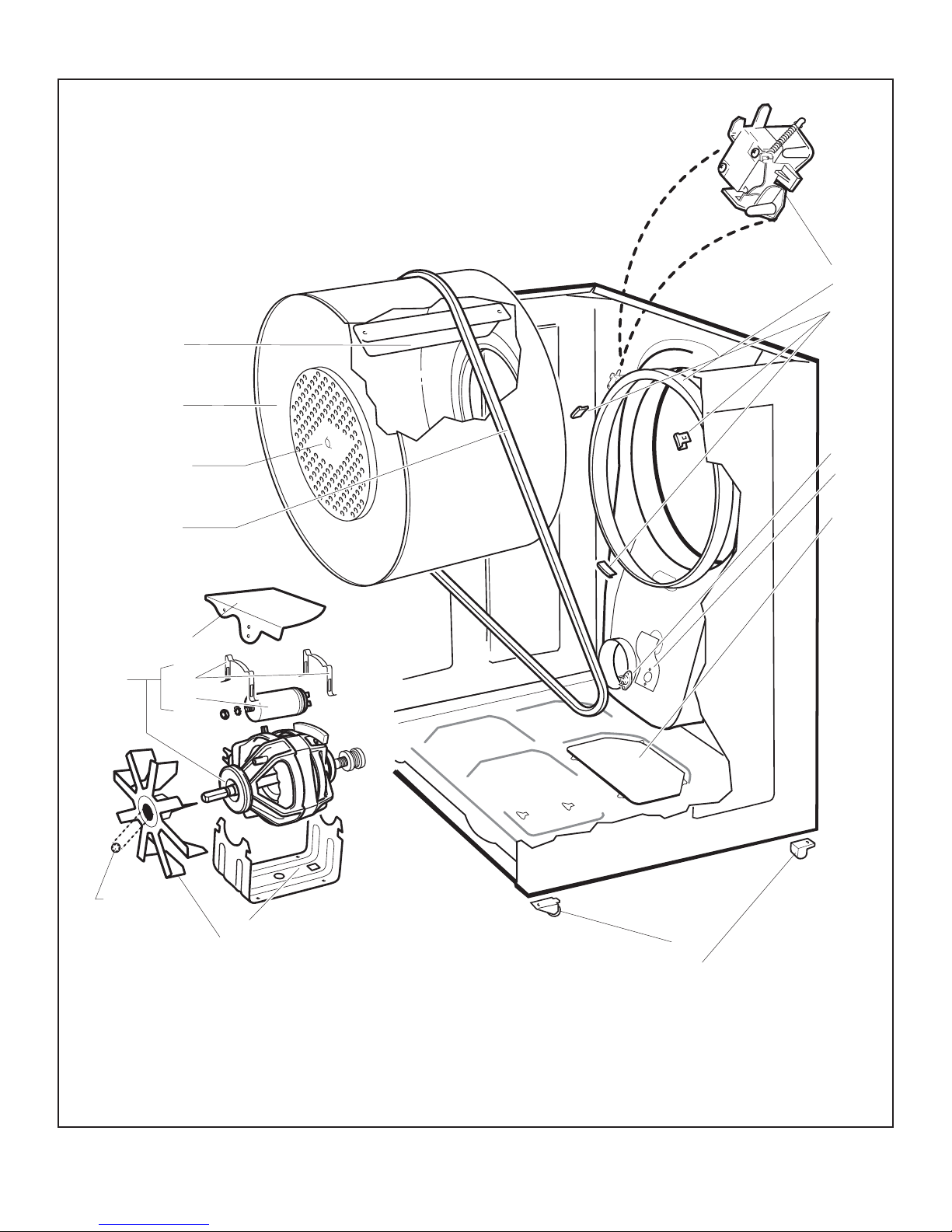

Exploded View 3

125

396

*266

248

415

413

229

417

418

420

197

400

427

112

432

101

407

Drum

Earthing

Rivet

401

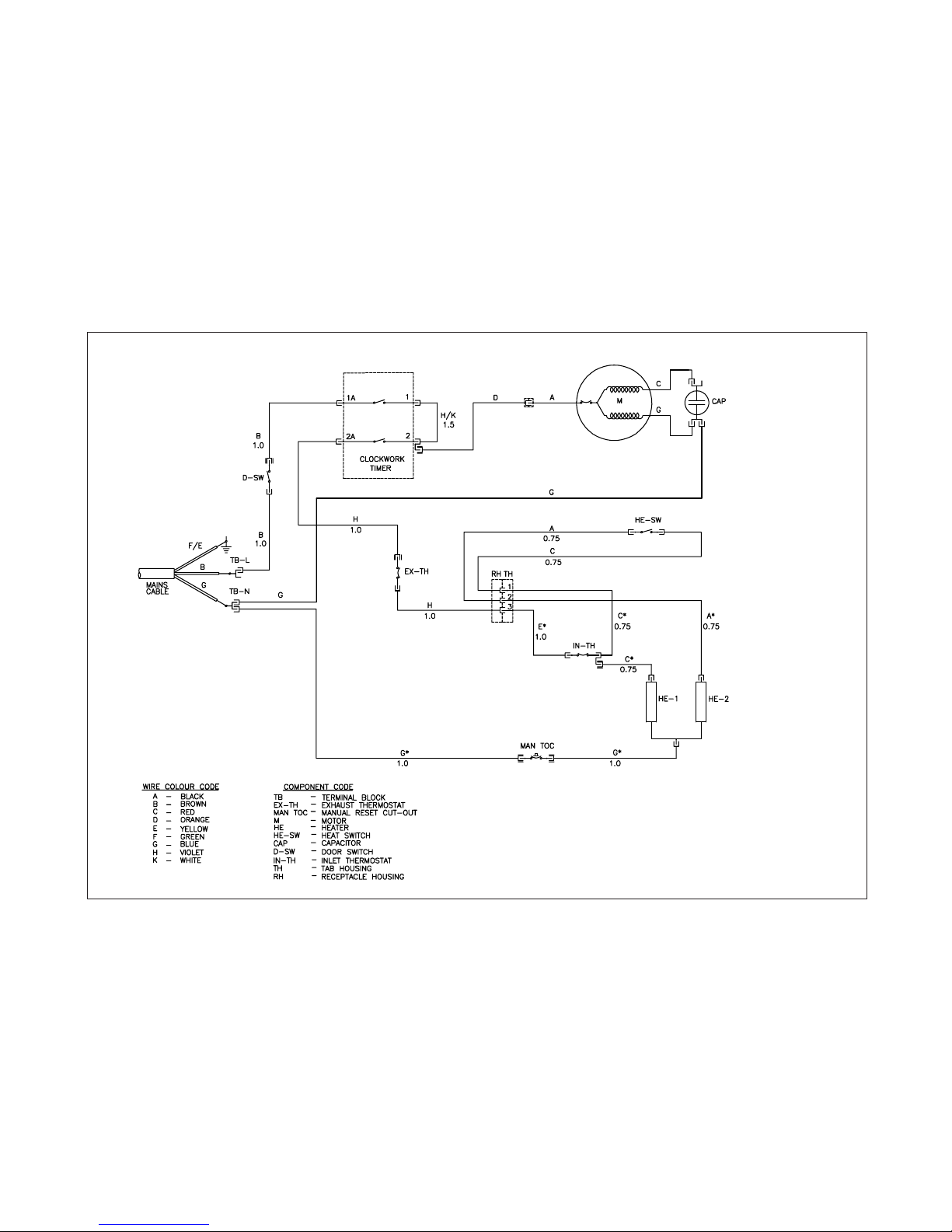

Wiring Diagram

WHITE KNIGHT C372WV Compact Air Vented Dryer Parts List

Item Description Code Expl.View

101 Motor, Pulley & Capacitor Assembly 4213 092 45251 3

112 8uf Capacitor Assembly 4213 092 08091 3

125 Drive Belt 4213 078 57381 3

141 Mains Cable & Plug 4213 076 91771 2

142 Terminal Block 4213 078 44621 2

196 Cabinet Assembly 4213 092 46261 1

197 Access Cover 4213 070 13841 3

201 Door Seal 4213 077 08341 1

203 Complete Door Assembly 4213 092 46271 1

211 Timer Clockwork 4213 078 57481 1

226 Sheathed Heater Assembly 4213 092 35791 2

226a Sheathed Heater & Mounting Plate Assembly only available on

production of

serial No

228 Combined Inlet/TOC 4213 092 35811 2

229 Exhaust Thermostat 4213 078 48373 3

235 Heat Selector Rocker Switch Assembly 4213 092 41871 1

248 Microswitch/Bracket Assembly 4213 092 05251 2

266 Drum Assembly 4213 092 34291 3

352 Timer Knob Assembly 4213 092 46281 1

353 Control Panel Assembly 4213 092 59161 1

359 Hinge Assembly 4213 092 25361 1

361 Captive Nut 8213 130 37711 1

362 Window 4213 077 44095 1

363 Continental Door Frame 4213 077 92132 1

363a Continental Door Handle 4213 077 92351 1

364 Latch Pivot 4213 075 13013 1

365 Latch Spring 4213 075 70833 1

366 Door Latch 4213 077 53413 1

367 Switch Strike 4213 077 53432 1

368 Reset Button 4213 077 69321 2

369 Filter 4213 092 38761 1

370 Latch Guide 4213 077 40113 1

375 Top Cover Assembly 4213 092 46311 1 & 2

378 Exhaust Tube 4213 077 69371 2

387 Rear Bearing Pad Set 4213 092 52051 2

388 Rear Seal 4213 078 43981 2

389 Back Panel Assembly 4213 092 40431 2

391 Rear Banjo Cover Assembly 4213 092 40441 2

396 Lifter 4213 077 69331 3

401 Fan Retaining Clip 8213 130 30721 3

400 Fan Assembly 4213 080 30211 3

407 Motor Drip Cover 4213 070 08344 3

411 Softline Button 4213 077 92511 1

413 Front Bearing Pad Set 4213 092 09731 3

415 Front Seal 4213 078 43981 3

417 Thermostat Cover 4213 074 50602 3

418 Roller Assembly 4213 092 35651 3

420 Foot 4213 077 39832 3

427 Motor Mounting Clip 4213 078 45361 3

432 Motor Mount 4213 070 06756 3

437 Vent Hose Assembly 0312 001 02000 2

438 Felt Strip 4213 078 55111 2

0312 372 15193

WHITE KNIGHT C372WV Compact Air Vented Dryer Parts List

User Instruction Booklet 4213 194 12362

Additional Items Not Shown On Exploded Views

0312 372 15193
