SERVICE MANUAL

6 function oven

AKZ661IX

Model

AKZ661IX

Version

857866158790

Page

Technical Data

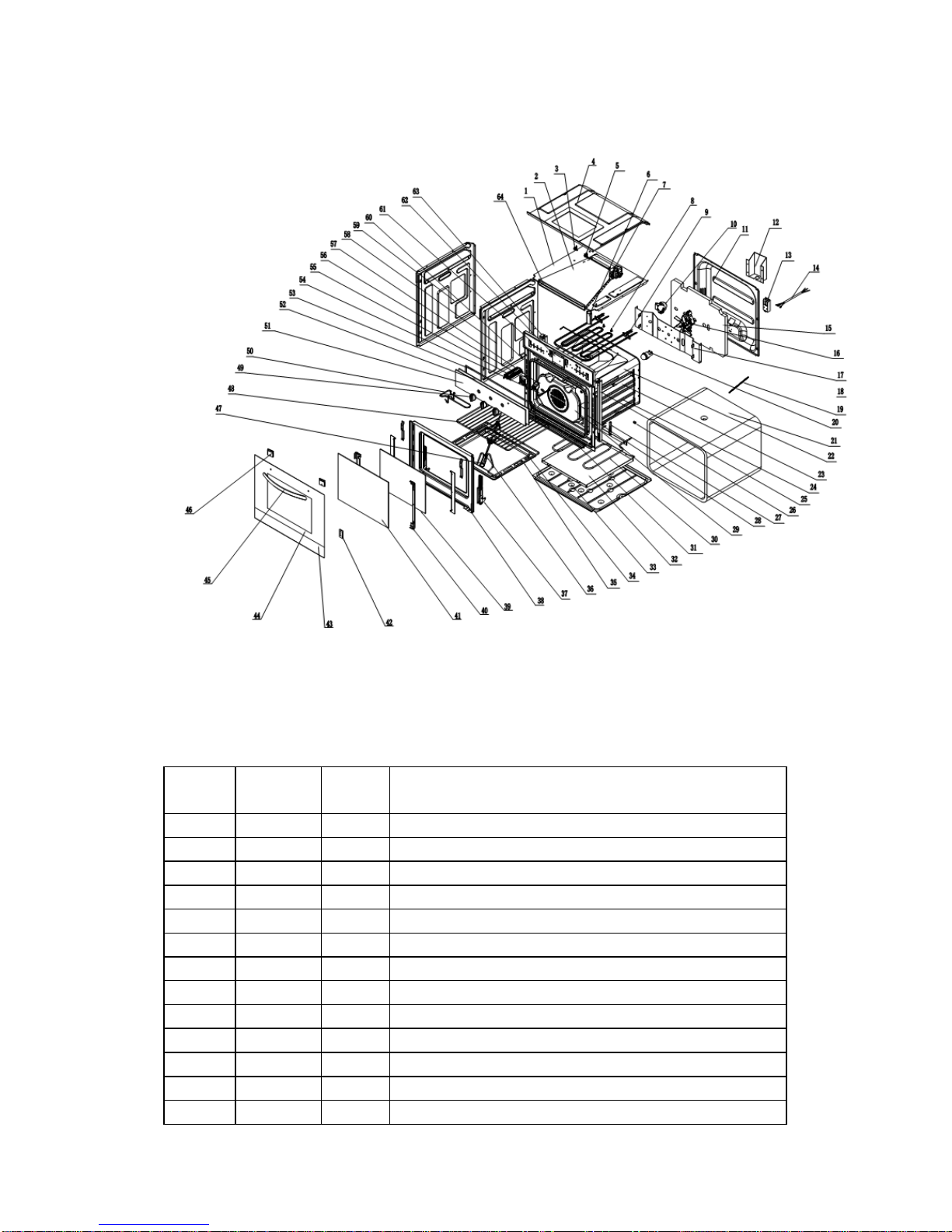

Exploded view

Spare parts list

3-5

Wiring diagram

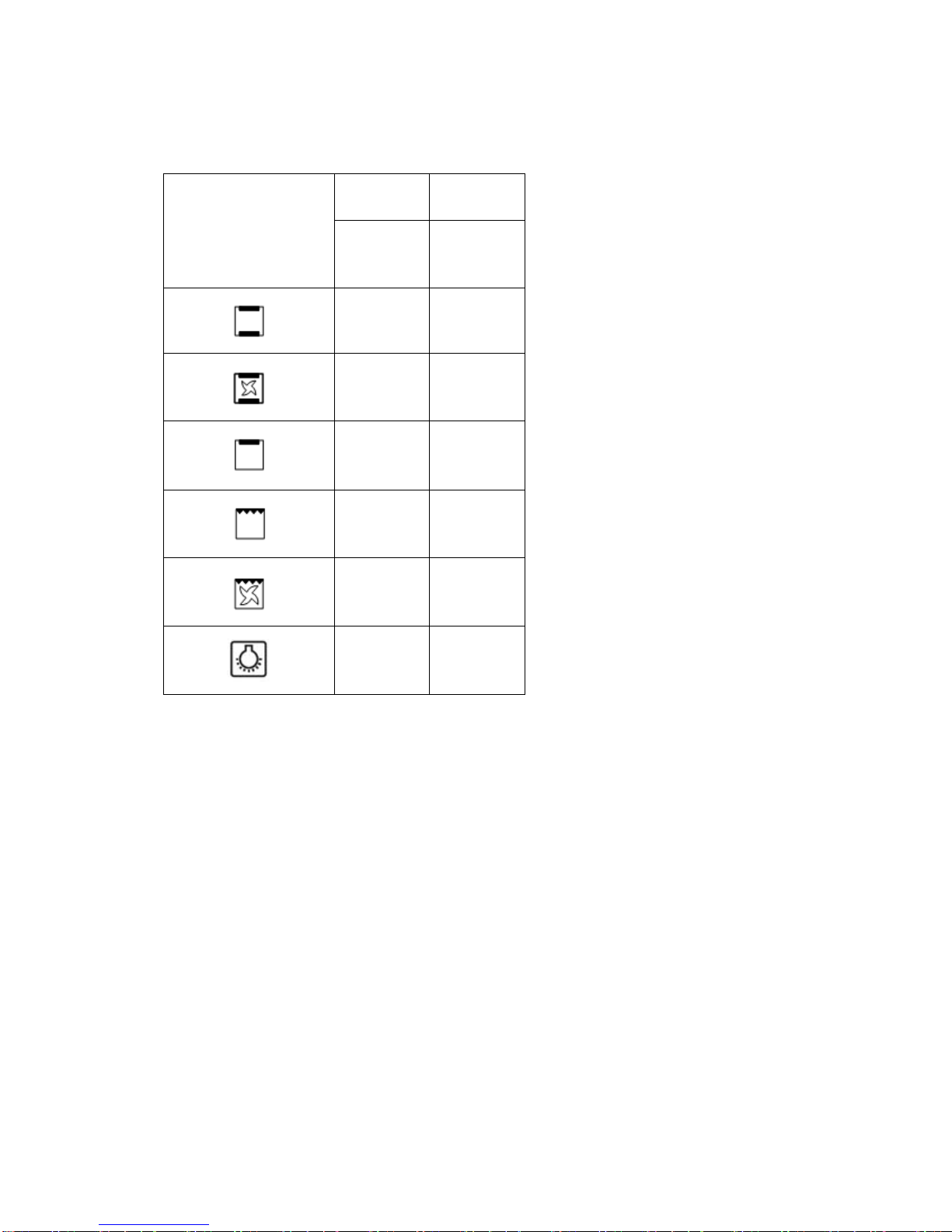

Technical Data

Oven function

MIN

OUTPUT

MAX

OUTPUT

Kw Kw

2.1 2.52

2.125 2.56

0.94 1.11

2.09 2.52

2.1 2.55

0.025 0.025

Electricity supply: 220-240v~50/60Hz

Inner volume of the oven: 56 Liters

Exploded view

Spare parts list

Parts

No. Code Qty Description

1 33027002

1 exhausting pipe base board

2 33028004

1 exhausting pipe cover board

3 33308001

1 overheat protector

4 33031001

1 top cover board

5 33310001

1 heat dissipation thermostat

6 33215002

1 exhausting pipe

7 33313010

1 heat dissipation fan subassembly

8 33035001

2 thermostat switch sensor fixer

9 33303006

1 top grill

10 33314002

1 motor subassembly

11 33030002

1 back cover board

12 33005011

1 cover for connecting wire fixer

13 33305002

1 connecting wire fixer

14 33304045

1 power cord

15 33121002

1 heat preservation fiber

16 33315002

1 circulation fan subassembly

17 33016001

1 back bracket

18 33303004

1 back grill

19 33319001

3 spring

20 33302002

1 bulb subassembly

21 33120002

1 heat preservation fiber

22 33058002

1 inner bladder

24 33140001

2 guide rail bracket

23 33039001

2 plate for guide rail

25 33025003

1 left bracket

26 33141002

2 guide rail bracket fixing axis

27 33005004

2 fixing plate for the hinge

28 33803001

1 doorframe sealer subassembly

29 33001001

1 back grill guard board

30 33303043

1 bottom grill

31 33023001

1 heat dissipation hole guard board

32 33003002

1 bottom grill fixing board

33 33029001

1 base board

34 33224003

1 grease collector(k1-08)

35 33171001

1 rack for turnspit

36 33223008

1 spinning lever subassembly

37 33180009

2 hinge subassembly

38 33010028

1 door frame subassembly

39 33103006

1 inner glass

40 33036008

2 middle glass fixing board

41 33104006

1 middle glass

42 33014001

2 panel bottom fixing bracket

43 33015006

1 panel decorative board A85

44 33102133

1 panel

45 33190002

1 handle no.2

46 33006005

2 fixing plate for the handle

47 33013001

2 joint plate

48 33170001

1 rack

49 32244027

3 knob no.17

50 33172001

1 rack handle

51 33101001

1 switch board-8 function

52 33007006

1 switch board decorative board A62

53 91034002

1 single adhesive tape

54 33312001

1 lamp

55 33301001

1 function switch

56 33307002

1 timer subassembly

57 33311014

1 temperature adjuster

58 33033002

1 left side plate

59 33032002

1 right side plate

60 33214001

4 Inner bladder panel washer

61 33018043

1 front panel for the inner cavity

62 33004001

1 timer fixing board

63 33024003

1 right bracket K1(A)-03

64 33026004

1 exhausting pipe guard board

Wiring diagram
