COOKTOP PARTS

For Models: GJD3044RB03

(Black)

06−08 Litho in U.S.A. (amd)(mek) Part No. W10210820 Rev. A

30" ELECTRIC

BUILT−IN

DOWNDRDAFT COOKTOP

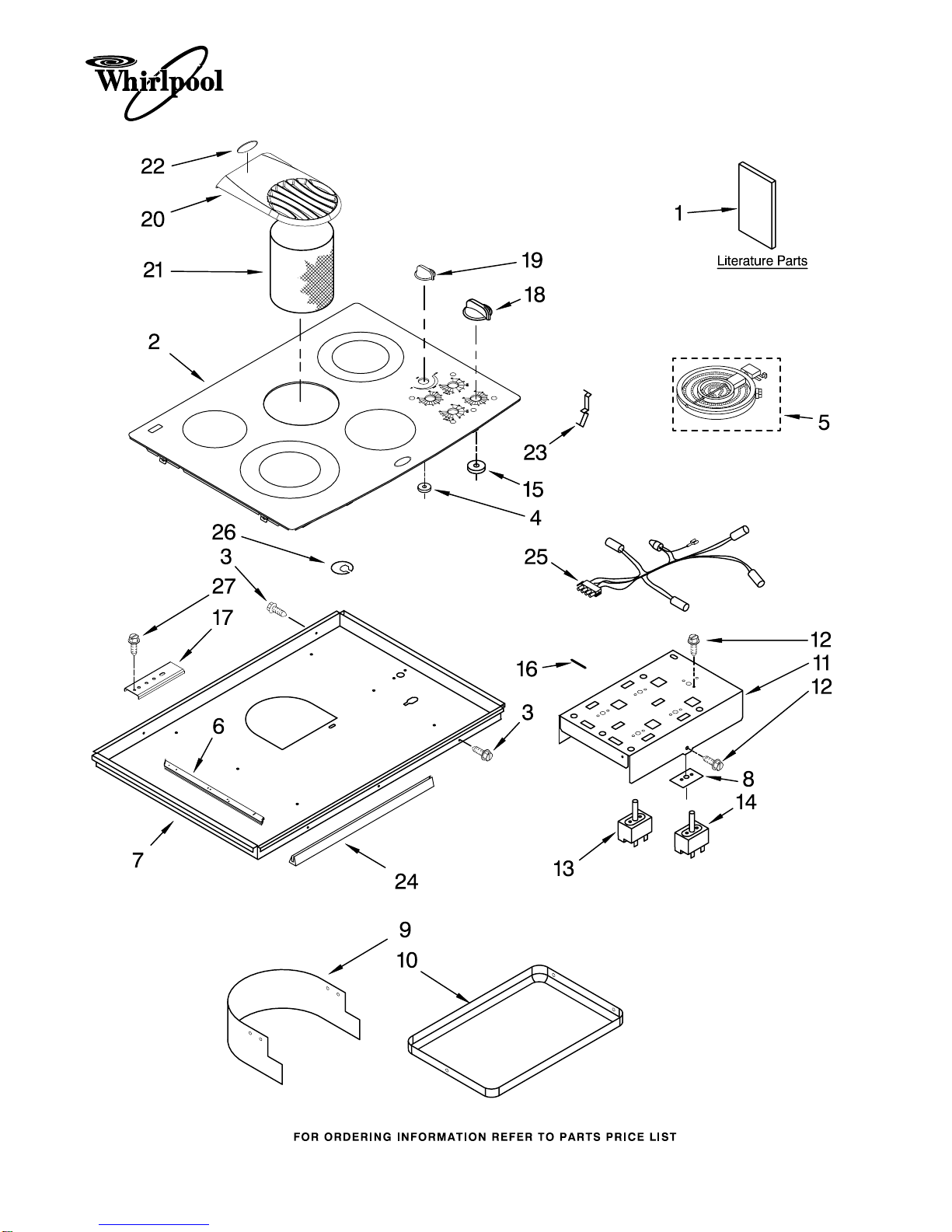

COOKTOP PARTS

For Models: GJD3044RB03

(Black)

W10210820

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286240 Installation

Instructions

8286343 Wiring Diagram

W10162166

Owners Manual

Safe Cooking Tips

9762761 English

W10065852

French

W10141010

Cooktop, Glass &

Bracket Assembly

3 3196537 Screw

4 3191387 Seal, Switch 2"

5 Element, Surface

8523698 LR 1200W

4453909 LF 2500/1200W

8285937 RR 2000/1000W

8523697 RF 1500W

6 Rail, Element

8285933 Right

8286054 Left

7 8285809 Box, Burner

8 3183956 Seal

Switch Cover

W10169758

Shield, Vent

3177991 Screw

10 3190656 Drip Bowl

11 4455354 Bracket, Control

Mounting

12 311865 Screw

13 4456836 Switch, Speed

Control

14 Switch, Infinite

3191049 LR,RF

9759474 RR,LF

15 8285469 Seal, Switch

16 3192439 Seal, Limiter

17 4455917 Bracket, Mounting

8286043BL

Knob, Control

8286045BL

Knob, Downdraft

20 8285115 Grille, Air

21 3192530 Filter, Grease

22 8523552 Badge

23 9759094 Spring, Locator

W10137040

Gasket, Vent

Shield

25 8286055 Light, Hot Surface

Indicator

26 3193094 Plate, Cover

27 3400093 Screw

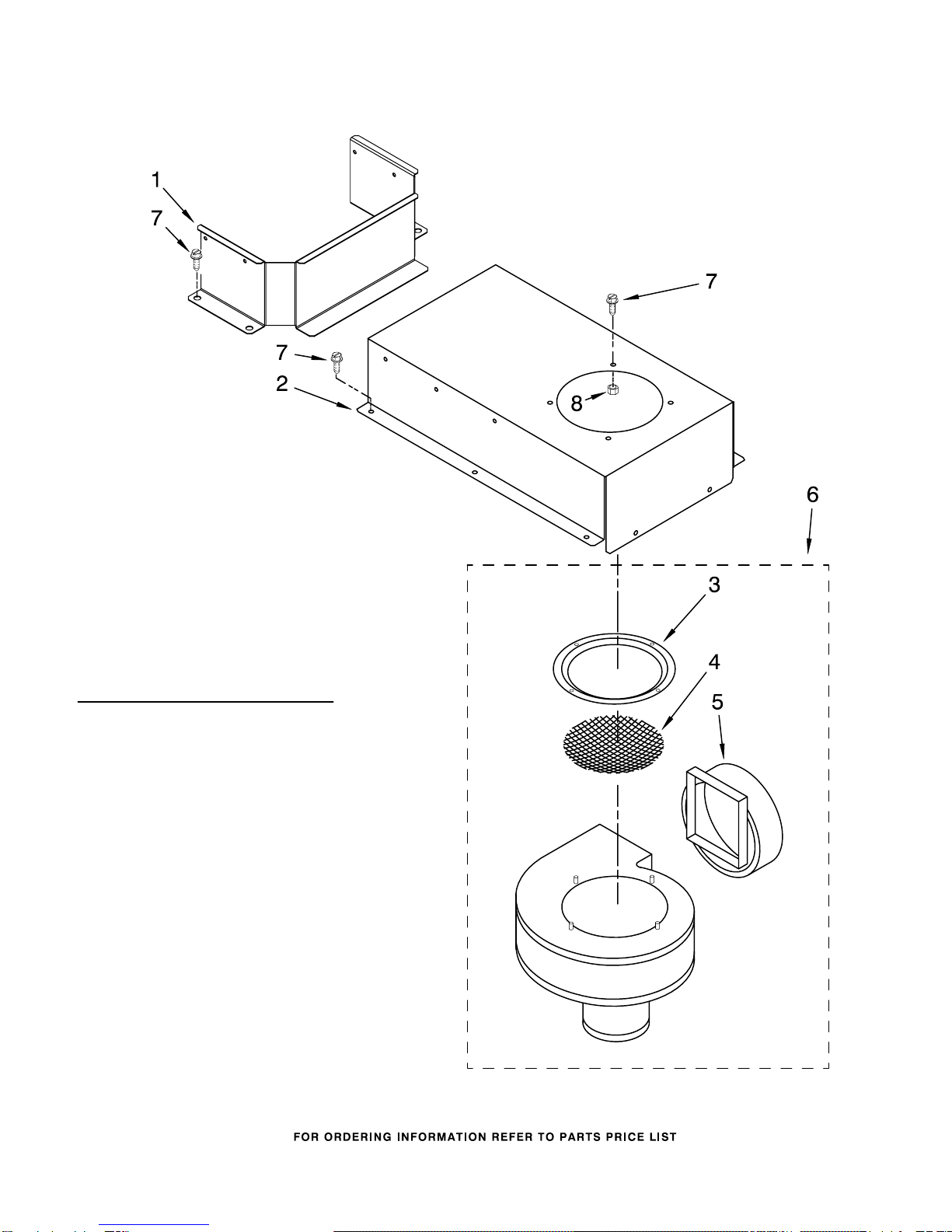

BLOWER UNIT PARTS

For Models: GJD3044RB03

(Black)

W10210820

Illus. Part

No. No. DESCRIPTION

W10169759

Bracket, Shield

2 3192403 Bracket, Blower

Mounting

3 9760484 Ring, Inlet

4 9760485 Screen, Inlet

5 9760483 Vent, Adapter

W10109930

Blower Motor

Assembly,(Includes

Fan Assembly)

7 3367670 Screw

8 488130 Nut

OPTIONAL PARTS

For Models: GJD3044RB03

(Black)

W10210820

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

8286642 Tape, Foam

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242827 Wire, Yellow

14 Ga. 150 C

ACCESSORY PARTS

8286407 Harness, Ceran

Downdraft

4456859 Harness, Blower

Switch

98997 Clip

9760671 Strain Relief

8286416 Conduit, Downdraft

3196160 Screw

3400015 Screw
