COOKTOP PARTS

For Models: GJC3054RB01, GJC3054RS01, GJC3054RP01

(Black) (S.Steel) (Pure White)

2−07 Litho in U.S.A. (cre) Part No. 8186503 Rev.A

30" ELECTRIC

CERAN COOKTOP

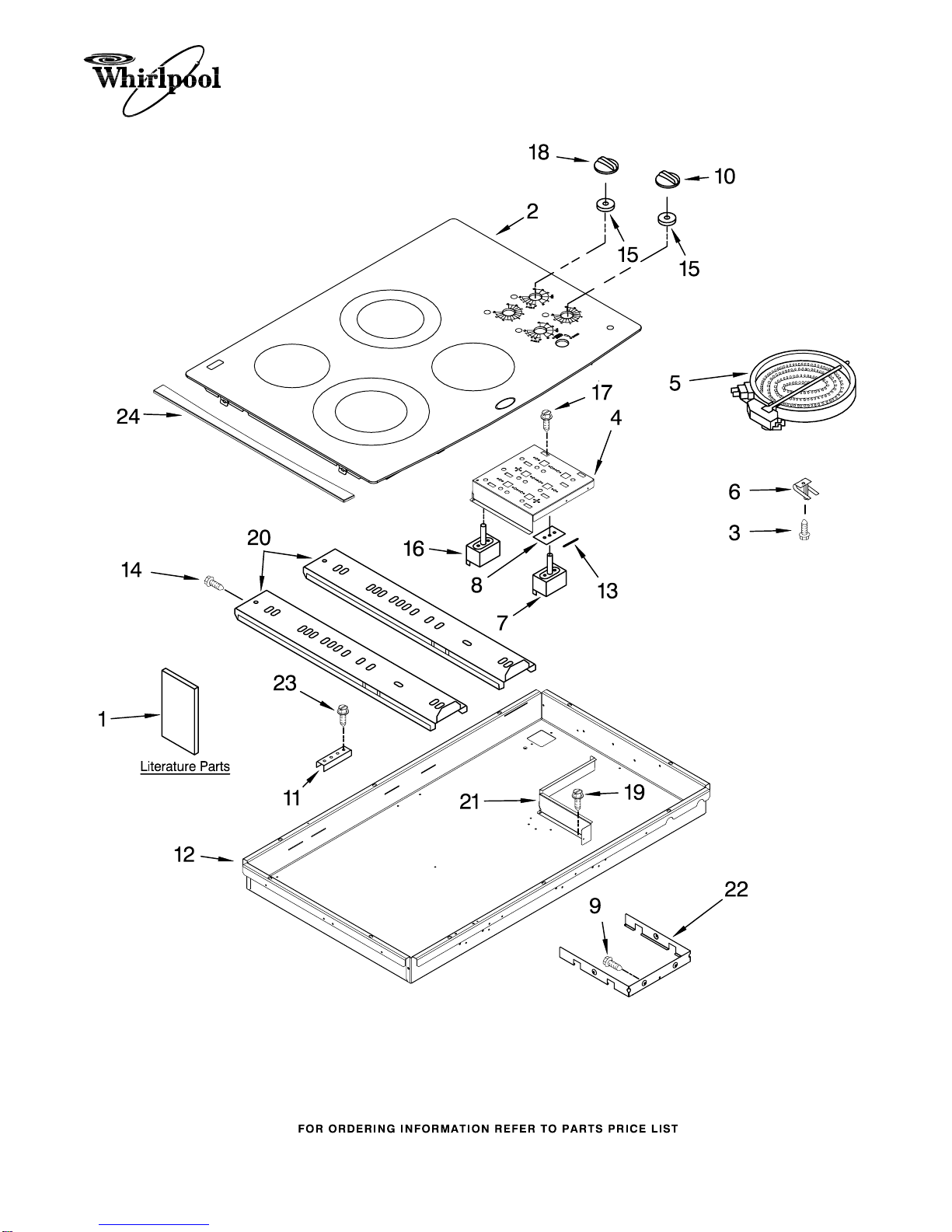

COOKTOP PARTS

For Models: GJC3054RB01, GJC3054RS01, GJC3054RP01

(Black) (S.Steel) (Pure White)

8186503

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286614 Use & Care Guide

8286339 Wiring Diagram

Safer Cooking Tips

3191638 English

9759133 French

2 Cooktop & Bracket

Assembly

9762693 Black

9762694 Pure White

9762695 S. Steel

3 246119 Screw (8)

4 8285928 Bracket, Switch

Mounting

5 Element, Surface

8523698 1200W − LR

8523697 1500W − RF

8285937 2000/1000W − RR

4453909 2500/1200W − LF

6 9759094 Spring,Locator (8)

7 Switch, Infinite

9759474 Dual (2)

3191049 Silver

3191050 Yellow

8 3183956 Seal, Switch Cover

9 3196160 Screw

10 Knob, Control (4)

8286043BL

Black

8286043WH

White

11 4455917 Bracket, Mounting

12 8285862 Box, Burner

13 3192439 Seal, Switch

14 3196537 Screw

15 8285469 Seal, Switch

Shaft (4)

16 8285139 Switch, Rotary

(Accusimer)

17 311865 Screw

18 Knob, Accusimer

8286044BL

Black

8286044WH

White

8286044BT

Biscuit

19 3196537 Screw

20 8286585 Rail, Element

21 8285949 Shield, Heat

Control

3191839 Seal

3196537 Screw

22 8286396 Shield, Heat

8286426 Seal

23 3400093 Screw

24 Trim, Cooktop

(S.Steel Mdl Only)

8285990 LH

8285991 RH

Following Parts Not Illustrated

3172515 Mtg. Hardware Kit

4455364 Bracket,

Support (6)

OPTIONAL PARTS

For Models: GJC3054RB01, GJC3054RS01, GJC3054RP01

(Black) (S.Steel) (Pure White)

8186503

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner

WIRING HARNESS PARTS

8286408 Wiring Harness

Surface Unit

8286413 Harness, Conduit

8286347 Harness, Light

3400015 Screw, 10−32 x 3/8
