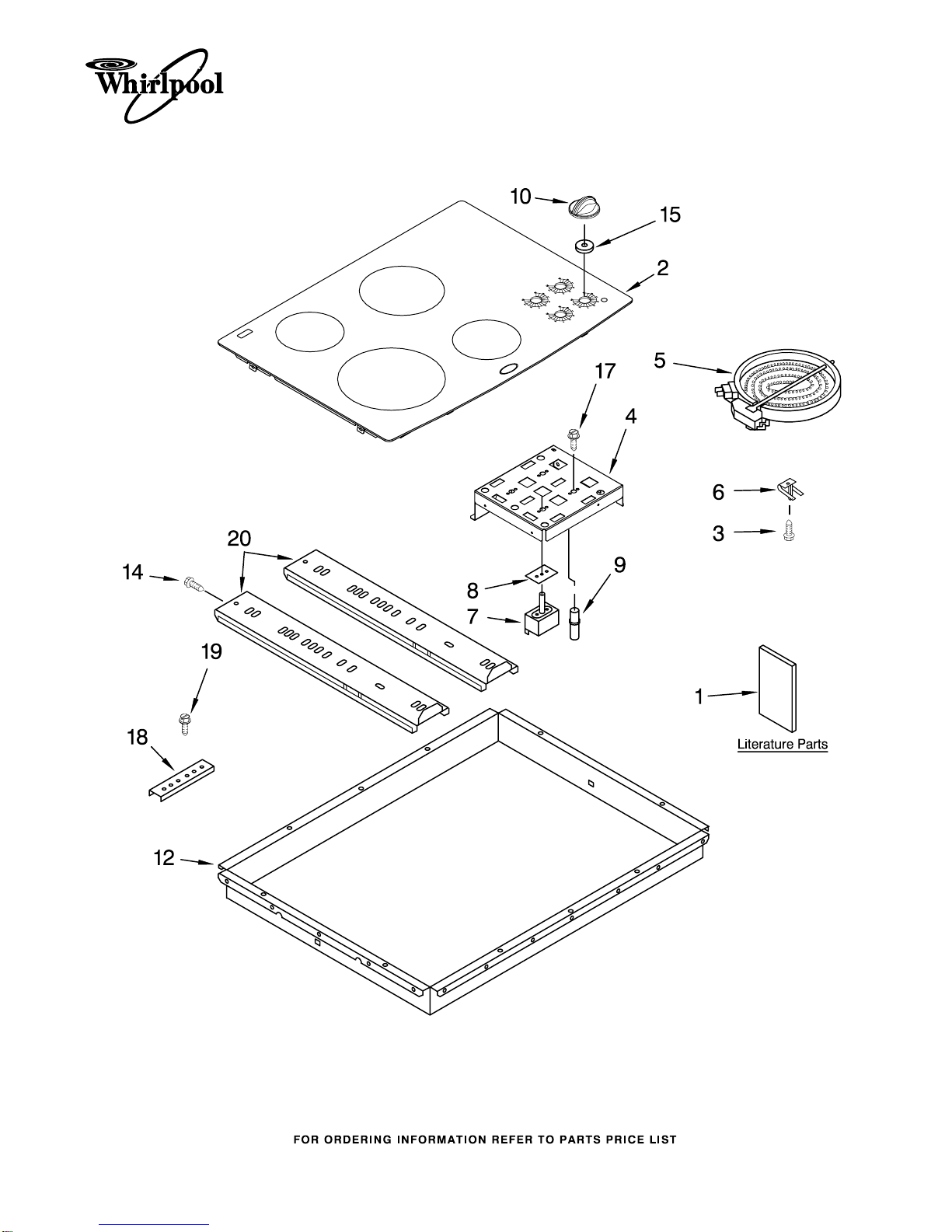

COOKTOP PARTS

For Model: RCC3024RB00,RCC3024RQ00,RCC3024RT00

(Black) (Designer White) (Biscuit)

1−06 Litho in U.S.A. (cre) Part No. 8186309 Rev. A

30" ELECTRIC

BUILT−IN COOKTOP

COOKTOP PARTS

For Model: RCC3024RB00,RCC3024RQ00,RCC3024RT00

(Black) (Designer White) (Biscuit)

8186309

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286337 Wiring Diagram

8286288 Use & Care Guide

3191638 Safe Cooking Tips

9759133 SAFECOOKING TIPS

2 Cooktop, Glass

8285981 Black

8286041 Designer White

8286042 Biscuit

3 246119 Screw (8)

4 8285935 Bracket, Switch

Mounting

3196537 Screw

3196160 Screw

5 Element, Surface

8523698 1200W LR−RF

8523696 1800W RR

8523692 2500W LF

6 9759094 Spring,Locator (8)

7 Switch, Infinite

3191049 Use W/1200W Left

Rear & Right Front

Burners

3191050 Use W/1700W Right

Rear Burner

4454541 Use W/2400W Left

Front Burner

8 3183956 Seal, Switch Cover

9 3187750 Light, Indicator

10 Knob, Control (4)

8286043BL

Black

8286043WH

Designer White

8286043BT

Biscuit

12 8285862 Box, Burner

14 3196537 Screw

15 8285469 Seal, Switch

Shaft (4)

17 311865 Screw

18 4455917 Bracket, Mounting

19 3400093 Screw

20 8285962 Rail, Element

OPTIONAL PARTS

Illus. Part

No. No. DESCRIPTION

Following Parts Not Illustrated

3172515 Hardware, Mtg.

4455364 Bracket, Support

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

4456147 Cleaner, Glass

WIRING HARNESS PARTS

8285996 Wiring Harness

Surface Unit

8286346 Harness Conduit

3400015 Screw, 10−32 x 3/8

For Model: RCC3024RB00,RCC3024RQ00,RCC3024RT00

(Black) (Designer White) (Biscuit)

8186309 3
