Vivotek Supreme SD8363E Manuel utilisateur

Quick Installation Guide

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

1080P • 20x Zoom • NEMA 4x • IP67 • Extreme Weatherproof

All specications are subject to change without notice.

P/N:625019002G Rev.: 1.2

SD8363E/63E-M Speed Dome

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

VIVOTEK Europe

Randstad 22-133, 1316BW Almere, The Netherlands

T:+31(0)36-5298-434 E:[email protected]

TC-9

中文 (繁體)

安裝前應注意事項

有關操作時的溫度，請參閱使用者說明書。

如果發現網路攝影機出現煙霧或聞到異味時，

請立即關閉電源。

閃電時，請勿碰觸網路攝影機。

請勿拆卸網路攝影機。

請勿讓網路攝影機掉落地面。

請勿將任何物件插入網路攝影機，例如細針。

網路攝影機開機後，請勿以外力上下/左右旋

轉網路攝影機。

檢查包裝內容物

軟體光碟

壁掛安裝架/半圓形上蓋/螺絲SD83xxE/-M (含延伸線材)

螺絲/校準貼紙/T25螺絲起子/防潮包

(SD8363E)

接地線

快速安裝手冊

PC/ABS 保護蓋

TC-10

實體外觀說明

內裝

板間連接器

鏡頭

外觀

SD/SDHC/SDXC記憶卡插槽

狀態LED

網路LED

重設鍵

攝影機身

本圖所示為取下外罩的攝影機。

使用 T25 星形螺絲起子取下頂部即

可安裝 SD 卡。

TC-11

中文 (繁體)

硬體架設

重要：

如果您的攝影機未配備除濕裝置，應檢查機殼

內的矽膠顏色是否已轉變為紅色。若已變為

紅色，應更換乾燥劑袋。

更換乾燥劑袋：

1.轉鬆 4 個 T25 防拆螺絲以取下球形外殼。

2.更換新的乾燥劑袋並確實裝入機殼的內部。

3.重新安裝球形外殼。

並請注意：

1.請勿在雨天安裝攝影機。

2.無論使用乾燥劑袋或除濕裝置，皆約需 2

天的時間才能將濕度降低至 30% 或以下。

3.在30分鐘之內，從球形外殼仍可觀察到結露

的情形。

HD WDR Pro

TC-12

3-1. 安裝壁掛支架。

1. 攝影機重達3.66公斤。請選擇剛性安裝位置以免攝影機遭受震動影響。將校準貼紙貼在

牆上。

2. 先在牆上鑽4個(直徑10 mm深度4 cm)的預設孔，再將帶牙錨釘敲入。敲入錨釘時，請

先將錨釘的六角螺帽裝上，以免敲擊使得帶牙釘身變形。您亦可再鑽一個穿纜線過牆

的孔。

3. 用四組鎖緊墊圈及螺帽將安裝支架固定在牆上。

1. 使用者需自備IO線路。

2 切勿接觸電路板以免遭靜電放電損壞。

3. 請務必使用 CAT5e, CAT6 纜線。

注意：

TC-13

中文 (繁體)

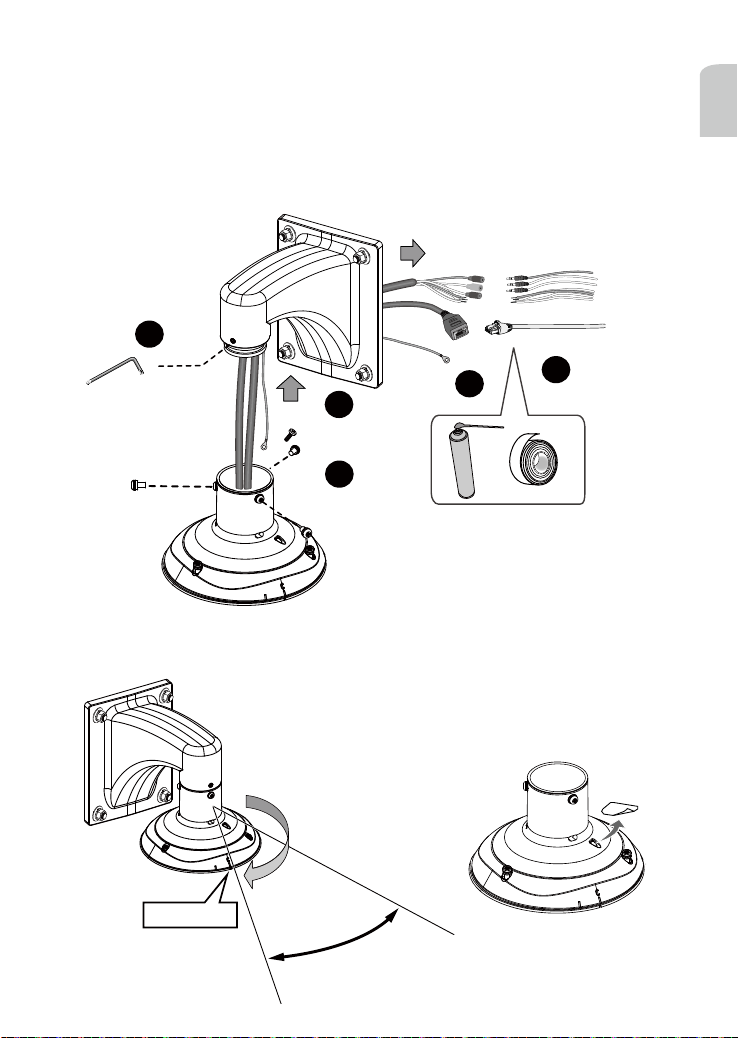

3-2. 纜線連接與安裝頂部。

15°

中心線

C點

如果您的攝影機配備有除濕裝置，請移除位

於頂部的呼吸孔的密封件。

請注意，您必須旋轉並調整頂部的位置，使

C 標記對準偏離中心線 15 度的方向。

1. 一手握住頂部，然後將所有纜線穿過壁掛支架。

2. 將頂部鎖緊於壁掛支架上。

TC-14

4. 將隨附的接地線接上半圓形上蓋，穿過安裝支架，以便後續再將另一端接上接地導管。

HD WDR Pro

對位標誌

C點

1. 將攝影機機身對準上段。將攝影機機身及介接環上的對位標誌互相對齊。將攝影機向

上推入上段。

2. 順時針旋轉攝影機，直到攝影機機身的對位標誌對準C點。

3. 用隨附的T25螺絲起子，從上方鎖緊3個防破壞螺絲。各部零組件務必鎖緊。

3-3. 安裝網路攝影機

3. 連結纜線並使用密封膠與填縫泥，確定纜線連接處與纜線孔可防水。

5. 使用隨附的六角扳手鎖緊頂部。

TC-15

中文 (繁體)

網路連線

HD WDR Pro

1. 將網路攝影機(CAT5e, CAT6)的網路線連上PoE Plus交換機。單一30瓦PoE輸出連接埠

無法驅動內建的加熱器，只使用PoE交換機時，本機不適用於低溫環境。單一30瓦PoE

Plus交換機只能在作業溫度超過-5°C的環境驅動攝影機。

HD WDR Pro

使用非PoE交換機時

使用(另購的) 60瓦輸出高功率PoE電源供應連接網路攝影機及非PoE交換機。在低溫環境

下啟用內建加熱器時，必須有足夠的電源供應。

非PoE交換機

高功率PoE電源供應

2. 將電源線接入AC 24 V電源整流器(使用者自備)。AC 24 V整流器可驅動攝影機及內建

加熱器。

您可連接兩個電源作為電源供應的備援。

乙太網供電(高功率PoE)

一般連結

AC 24 V 3.5 A整流器

(使用者自備))

IEEE 802.3at PoE交換機(30瓦輸出)

及/或

TC-16

1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation

Wizard 2)。

2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」按

鈕，繼續執行安裝程式。

3. 安裝程式會搜尋在相同區域網路上的VIVOTEK影音解碼器、影音伺服器或者網路攝影

機。

4. 主安裝程式視窗會在短暫搜尋後彈出。在與攝影機標籤上所列者一致、或與包裝盒標

籤上序號一致的MAC位址上按兩下，以開啟網路攝影機的瀏覽器管理工作階段。

分配 IP 位址

有關進一步的設定，請參閱軟體CD上的使用手冊。

準備使用

1. 會出現如下圖所示的網路攝影機瀏覽器會話視窗。

2. 您應該可以從您的攝影機看到現場影像。您也可以從軟體光碟中，將32個頻道的錄影

軟體，安裝在由多部攝影機組成的部署環境中。若想瞭解其安裝細節，請參考其相關

文件。

28x

625023800G_QIG, IP83x5EH,V1.0_20140105.indd 80 2014/1/10 下午 02:01:40
