Vivotek IP8371E Manuel utilisateur

CZ-109

Česky

Upozornění před instalací

V takovém případě kontaktujte

distributora.

Když bude ze síťové kamery

vycházet kouř nebo neobvyklý

zápach, okamžitě ji vypněte.

Nedotýkejte se síťové kamery za

bouřky.

Neumisťujte síťovou kameru na

nestabilní povrchy.

Nenechte síťovou kameru spadnout.

Nevkládejte do síťové kamery žádné

předměty, například jehly.

Obsah balení

IP8371E s kabelem RJ45

Vodotěsný konektor (záložní) Nálepka pro vyrovnání / Vysoušecí

sáček

Konzola k montáži na stěnu Vodotěsný konektor pro pouzdro pro

síť Ethernet RJ45

Sluneční clona / Klíč / RJ45 vnitřní /

Spojka / Oboustranná páska / Šrouby

CZ-110

Fyzický popis

IR dioda

Objektiv

Světelné čidlo

Spínač NTSC-PAL

Svorkovnice obecného

vstupu / výstupu

Tlačítko reset

Port pro kartu SD/

SDHC/SDXC

CD se softwarem

Stručná instalační příručka

Quick Installation Guide

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

2MP • Outdoor • Day & Night

IP8371E

Network Bullet Camera

Cable Management

Záruční karta

NTSC PAL

Automatické zaostření

Zmenšit

Zvětšit

Červený kontrolka LED

Zelená kontrolka LED

CZ-111

Česky

1. Nalepte nálepku pro vyrovnání na zeď. Do stěny vyvrtejte čtyři otvory. Do otvorů vklepněte

kladivem dodané plastikové hmoždinky a zajistěte destičku pomocí dodaných šroubků.

2. Konzoli připevněte pomocí dvou šroubů ke straně síťové kamery.

3. Kabel RJ45 veďte skrz přední otvor držáku na zeď. (Pokud chcete používat externí zařízení,

například snímače nebo alarmy, postup montáže najdete na další straně.)

4. Stiskněte pružinový čep a zavěste konzolku na drážku stěnové montážní konzoly.

5. Zašroubujte dva šroubky na druhé straně stěnové montážní konzoly.

6. Zavěste stěnovou montážní konzolu na destičku.

7. Zajistěte stěnovou montážní konzolu pomocí dodaného šroubku.

8. Upravte úhel nastavení stěnové konzoly tak, aby kamera směřovala do požadované snímané

oblasti.

Instalace hardwaru

CZ-112

Vodotěsný konektor

Pin number

Části vodotěsného konektoru

Těsnění (C)

Pouzdro (D)

Matice zámku (E)

Zámek (B)

Matice šroubu (A)

Zapojení kolíků

1 AC 24 V vstup

2 AC 24 V vstup

3 DC12 V+ vstup

4 DC12 V- vstup

5 DI-

6 DI+

7 DO-

8 DO+

9 N/C

10 N/C

11 EXT_MIC

12 Audio výstup

13 Audio – uzemnění

14 TV výstup

15 Uzemnění

Zapojení kolíků

Pokud byste potřebovali otevřít přední kryt,

nezapomeňte jej pak dobře utáhnout, aby

kamera zůstala vodotěsná.

DŮLEŽITÉ:

Instalace kabelů

CZ-113

Česky

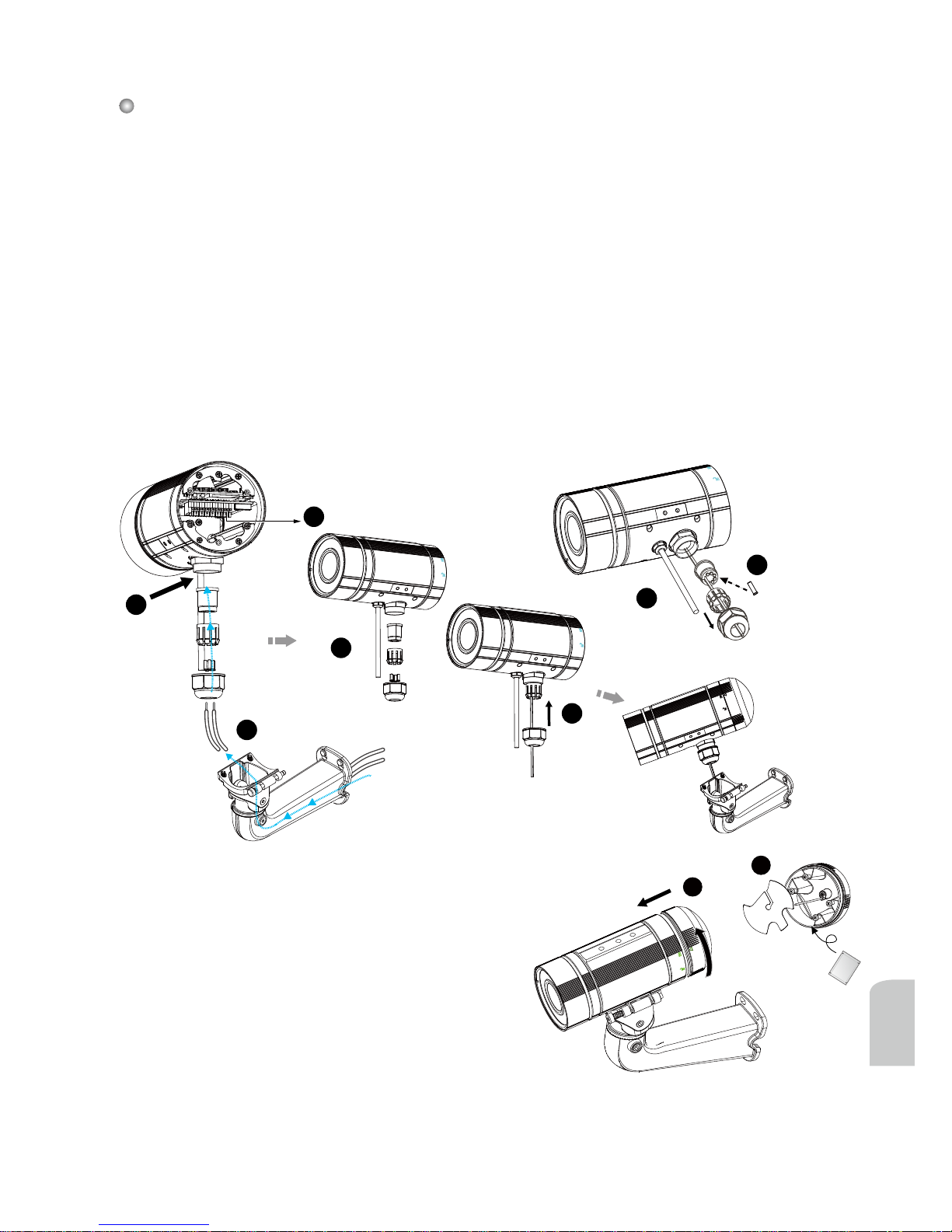

1. Rozeberte vodotěsný konektor na jednotlivé části (A) ~ (E) podle obrázku nahoře.

2. Otevřete zadní kryt síťové kamery.

3. Odstraňte gumovou záslepku ze spodní části síťové kamery a pevně zašroubujte matici (A).

4. Jako zdroj napájení si můžete vybrat AC 24 V nebo DC 12 V. Podle následujícího schématu

protáhněte kabely elektrického vedení skrz držák na zeď a vodotěsný konektor (E --> D --> B -->

A). Veďte kabely elektrického vedení skrz gumové těsnění (B) a pak je připojte k terminálovému

bloku. .

5. Pokud potřebujete zvláštní napájení externích zařízení a alarmů, protáhněte napájecí kabely

stěnovou konzolou a vodotěsným konektorem (E --> D --> B --> A) tak, jak zobrazuje obrázek

níže. Potom podle specikace zapojení kolíků proveďte jejich zapojení do obecné I/O svorkovnice.

Poznámka: Doporučená síla kabelu je 2,0 ~ 2,8 mm.

6. Těsnění (B) zasuňte zpět do pouzdra (D).

7. Vsuňte těsnění (C) do prázdných otvorů v těsnění (B), abyste zamezili pronikání vlhkosti.

8. Pevně utáhněte těsnicí matici (E).

Kroky montáže

(E)

(D)

(B)

(A) 7

6(C)

(B)

(D)

9. Otevřete hliníkový vakuový sáček a vyjměte

vysušovací sáček. Připevněte ho k vnitřní

straně zadního krytu, pod izolaci a potom

zadní kryt utáhněte. (Sáček nahraďte novým

kdykoli zadní kryt otevřete.)

9-2

9-1

CZ-114

(D) (B)

(C)

(A)

(E)

Části vodotěsného konektoru

Matice šroubu (C)

Pouzdro (D)

Těsnění (E)

Zámek (B)

Matice zámku (A)

Rozměr kabelu RJ45 (mm)

Připravte si kabel pro síť

Ethernet a odstraňte na konci

izolaci.

Vložte pouzdro do matice

šroubu.

Vložte zámek do pouzdra.

Prostrčte odizolovaný kabel

Ethernet maticí zámku a

pouzdrem.

Sepněte kabel kon-

covkou RJ45.

Zatlačte koncovku RJ45

do pouzdra a potom pevně

utáhněte matici zámku.

K čelní straně pouzdra

připevněte těsnění.

Kroky montáže

Doporučená specikace kabelu: O.D.

5.5~7

Zapojte kabel Ethernet do kabelu RJ45 a pevně zajistěte konek-

tory.

Konektor kabelu RJ45

CZ-115

Česky

Vytvoření sítě

Power over Ethernet (PoE)

Při používání přepínače nepodporujícího technologii PoE

Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte PoE injektor

(volitelný).

Při používání přepínače podporujícího technologii PoE

Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden

ethernetový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači

podporujícímu technologii PoE podle následující ilustrace.

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

Přepínač

nepodporující

technologii PoE

PoE injektor

(volitelný)

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

Přepínač PoE

CZ-116

1. Nainstalujte průvodce „Installation Wizard 2“ z adresáře softwarových nástrojů na

disku CD se softwarem.

2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s

programem klepnutím na tlačítko „Next“ (Další).

3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné

síti LAN.

4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát klikněte na adresu

MAC, která odpovídá adrese vytištěné na štítku na kameře nebo sériovému číslu na

obalu a otevřete relaci Síťová kamera.

Přiřazení IP adresy

Další podrobnosti o instalaci naleznete v uživatelské příručce na disku

CD se softwarem.

Připraveno k použití

1. Měl by se zobrazit prohlížeč se síťovou kamerou, jak je zobrazeno níže.

2. Z kamery byste měli sledovat živé video. Rovněž můžete z instalačního CD

nainstalovat 32kanálový software pro nahrávání pro vice kamer. Podrobnosti týkající

se instalace viz související dokumenty.

CZ-117

Česky

Chcete-li použít dodanou sluneční clonu pro venkovní prostředí, nainstalujte ji podle níže uvedených

kroků:

1. Utáhněte dva šestihranné konektory.

2. Upevněte k síťové kameře dodanou sluneční clonu a posuňte ji do požadované polohy.

3. Upevněte sluneční clonu dvěma dodanými šrouby.

Poznámka:

Společnost VIVOTEK poskytuje i další doplňky k mnohostrannému použití, viz následující ilustrace. Více

informací o možném nákupu získáte na webových stránkách společnosti VIVOTEK.

Doplňky

Rohová montážní konzola Konzola k montáži na stožár
