Vivotek IP8371E Manuel utilisateur

RU-100

Перед установкой

Допустимый для эксплуатации

диапазон температур указан в

руководстве пользователя.

Отключите питание сетевой

видеокамеры, если появился

дым или произошло сильное

нагревание устройства.

Не дотрагивайтесь до сетевой

видеокамеры во время грозы.

Запрещается устанавливать

сетевую видеокамеру на неровных

поверхностях.

Не допускайте падения сетевой

видеокамеры.

Запрещается вставлять в сетевую

видеокамеру какие-либо объекты,

например иголки.

Проверка комплекта поставки

Камера IP8371E с кабелем RJ45

Водозащитный соединитель

(резервный)

Монтажный шаблон / Пакет с

сиккативом

Настенный кронштейн Водонепроницаемый разъем для

корпуса Ethernet RJ45

Светозащитная бленда / Гаечный ключ

/ Соединитель RJ45 «розетка/розетка» /

Двусторонняя лента / Винты

RU-101

Ρусский

Описание подсоединений

Светодиодный

индикатор ИК-сигнала

Объектив

Светочувствительный

датчик

Переключатель

NTSC-PAL

Общая контактная

группа ввода-вывода

Кнопка сброса

Гнездо карты SD/

SDHC/SDXC

Компакт-диск с ПО

Руководство по быстрой установке

Quick Installation Guide

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

2MP • Outdoor • Day & Night

IP8371E

Network Bullet Camera

Cable Management

Гарантийный талон

NTSC PAL

Автофокусировка

Уменьшение масштаба

Увеличение масштаба

Красный светодиод

Зеленый светодиод

RU-102

1. Прикрепите к стене наклейку для совмещения отверстий. Просверлите в стене четыре

отверстия. Затем вбейте в отверстие пластиковый анкер и закрепите панель винтами,

входящими в комплект поставки.

2. Двумя винтами прикрепите переходную скобу к боковой стороне сетевой камеры.

3. Пропустите кабель RJ45 через переднее отверстие кронштейна для настенного монтажа.

(Если вы хотите использовать внешние устройства, например датчики или сигнальные

устройства, см. этапы сборки на следующей странице.)

4. Нажмите на пружину и подвесьте кронштейн за паз настенного кронштейна.

5. Закрепите настенный кронштейн двумя винтами с другой стороны.

6. Подвесьте настенный кронштейн на плиту.

7. Закрепите настенный кронштейн с помощью прилагаемого винта.

8. Отрегулируйте угол настенного кронштейна, чтобы охватить зону съемки.

Монтаж оборудования

RU-103

Ρусский

Водонепроницаемый разъем

Pin number

Части влагозащитного соединителя

Уплотнения (C)

Кожух (D)

Изолирующая

гайка (E)

Прокладка (B)

Резьбовая втулка (A)

Назначение контактов

1ВХ. 24 В ПЕР. ТОКА

2ВХ. 24 В ПЕР. ТОКА

3ВХ. 12 В+ ПОСТ. ТОКА

4ВХ. 12 В- ПОСТ. ТОКА

5 DI-

6 DI+

7 DO-

8 DO+

9 N/C

10 N/C

11 ВНЕШ_МИК

12 Аудиовыход

13 Аудио (ЗЕМЛЯ)

14 ТВ-выход

15 ЗЕМЛЯ

Назначение контактов

Если необходимо открыть переднюю крышку,

не забудьте потом затянуть ее, чтобы камера

осталась водонепроницаемой.

ВНИМАНИЕ!

Монтаж кабелей

RU-104

1. Разберите компоненты водонепроницаемого разъема на части от (А) до (Е), как показано

выше.

Откройте заднюю крышку сетевой камеры.

Снимите резиновую пробку с нижней части сетевой камеры и туго затяните гайку (А).

4. Можно использовать входы 24 В ПЕР. ТОКА или 12 В ПОСТ. ТОКА в качестве источника

питания. Пропустите провода питания через кронштейн для настенного монтажа и

водонепроницаемый разъем (E --> D --> B --> A), как показано на рисунке ниже. Пропустите

провода питания через резиновый уплотнитель (B), а затем подсоедините их к клеммной

колодке. .

При наличии внешних устройств, таких как датчики и сигнализаторы, протяните кабели через

настенный кронштейн и водонепроницаемый разъем (E --> D --> B --> A), как показано на

рисунке ниже. Затем, следуя назначению контактов, подключите их к блоку главного терминала

ввода/вывода. Примечание: рекомендуемый диаметр кабеля составляет от 2,0 до 2,8 мм.

Протолкните уплотнитель (B) в корпус (D).

Вставьте уплотнители (C) в пустые отверстия на прокладке (B), чтобы избежать попадания

влаги.

Плотно затяните уплотнительную гайку (E).

Порядок сборки

(E)

(D)

(B)

(A) 7

6(C)

(B)

(D)

9. Вскройте алюминиевую фольгу вакуумной

упаковки и выньте пакет с сиккативом.

Прикрепите пакет с сиккативом внутри

задней крышки под изолирующей

прокладкой, и затяните заднюю крышку.

(Пакет с сиккативом следует заменять при

каждом открытии задней крышки.)

9-2

9-1

RU-105

Ρусский

(D) (B)

(C)

(A)

(E)

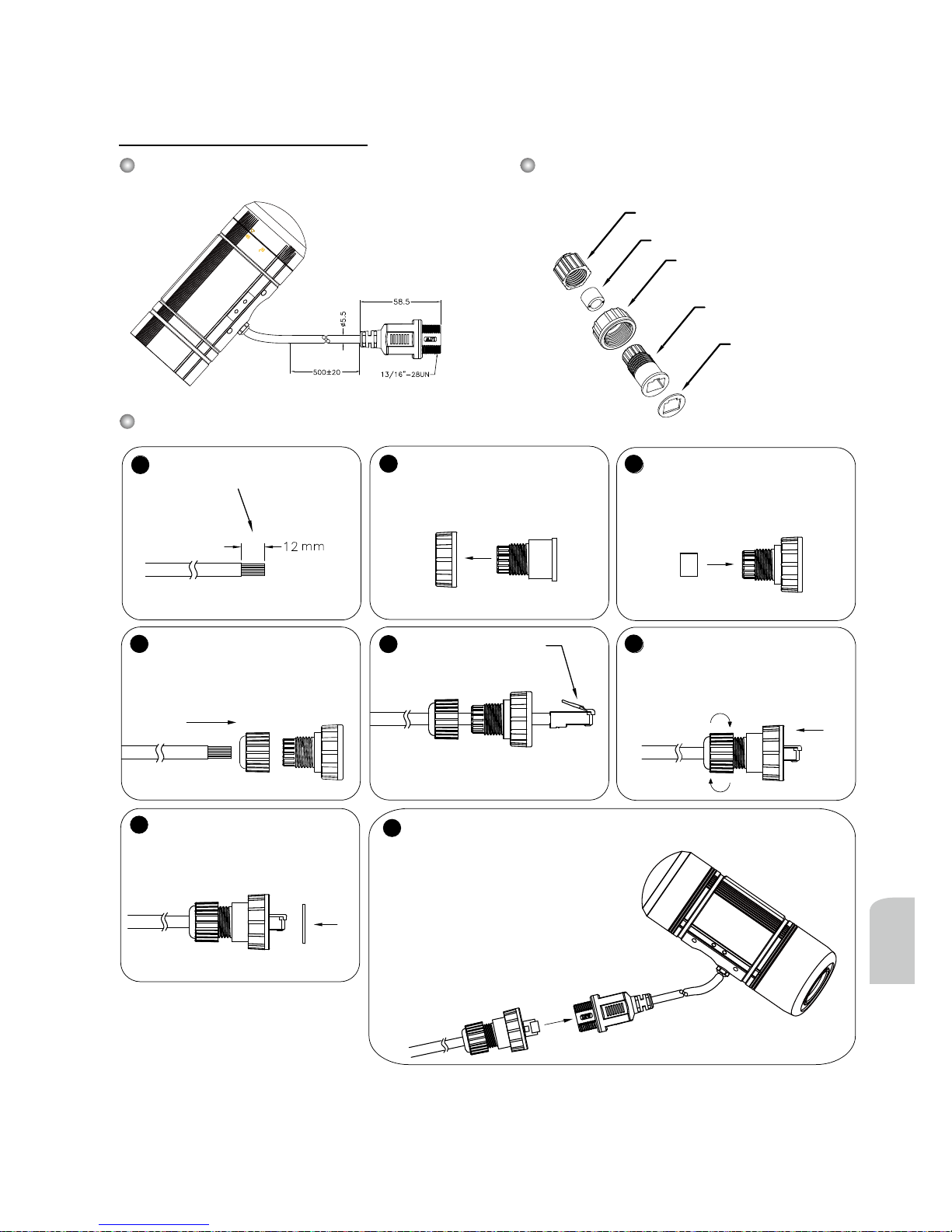

Части влагозащитного

соединителя

Резьбовая втулка (C)

Кожух (D)

Уплотнитель (E)

Прокладка (B)

Изолирующая гайка (A)

Внешний размер кабеля RJ45 (в мм)

Подготовьте кабель Ethernet и

снимите часть оплетки.

Вставьте кожух в

резьбовую втулку.

Вставьте прокладку в кожух.

Пропустите кабель Ether-

net с зачищенной оплеткой

через изолирующую гайку

и кожух.

Зажмите кабель в

штепселе RJ45.

Вставьте штепсель RJ45

в кожух и плотно затяните

изолирующую гайку.

Присоедините уплотнитель

спереди кожуха.

Порядок сборки

Рекомендуемый калибр провода:

O.D. 5.5~7

Подсоедините кабель Ethernet к кабелю RJ45, и плотно

затяните соединители.

Соединитель кабеля RJ45

RU-106

Развертывание в сети

Power over Ethernet (PoE)

При использовании коммутатора, не поддерживающего технологию PoE

Для подключения сетевой видеокамеры к коммутатору, не поддерживающему PoE,

используйте отдельно приобретаемый инжектор питания PoE.

При использовании коммутатора, поддерживающего технологию PoE

Сетевая видеокамера поддерживает технологию PoE, а это значит, что по одному и тому же кабелю

Ethernet возможны и подача питания, и передача данных. Порядок подключения сетевой видеокамеры

к поддерживающему технологию PoE коммутатору через кабель Ethernet показан на рисунке.

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

коммутатор, не

поддерживающий

PoE

инжектор питания

PoE (приобретается

отдельно)

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

Коммутатор PoE

RU-107

Ρусский

1. Запустите мастер установки 2 (Installation Wizard 2), который находится в

каталоге Software Utility на компакт-диске с программным обеспечением.

2. Программа выполнит анализ сетевого окружения. Чтобы продолжить работу с

программой, после завершения анализа нажмите кнопку Next (Далее).

3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых

камер VIVOTEK, расположенных в пределах одной и той же локальной сети.

4. После короткого поиска появится главное окно программы установки. Дважды

щелкните на MAC-адресе, который совпадает с адресом, указанным на ярлыке

камеры, или с серийным номером на упаковочной этикетке, чтобы начать сеанс

веб-управления сетевой камерой.

Назначение IP-адреса

Для получения информации о дальнейшей настройке обратитесь к руководству

пользователя, содержащемуся на компакт-диске с программным обеспечением.

Начало работы

1. При запуске сеанса связи с сетевой камерой через веб-браузер появится

следующее окно.

2. Вы должны увидеть видеоизображение с камеры. При развертывании системы,

включающей несколько камер, вы можете также установить с программного

компакт-диска программу 32-канальной записи. Сведения по ее установке см. в

соответствующей документации.

RU-108

Если входящую в комплект поставки светозащитную бленду планируется использовать на

улице, выполните следующие действия для установки:

1. Вверните два прилагаемых шестигранных соединителя.

Прикрепите к сетевой видеокамере светозащитную бленду и закрепите ее в нужном положении.

3. Зафиксируйте светозащитную бленду двумя винтами (входят в комплект поставки).

VIVOTEK также предоставляет другие аксессуары для широкого применения. Они

представлены на следующих рисунках. Для получения более подробной информацию о

покупке, посетите официальный веб-сайт VIVOTEK.

Аксессуары

Угловой кронштейн

Штативный кронштейн

Примечание:
