Velleman DVM8030 Manuel utilisateur

DVM8030

DIGITAL TACHOMETER

DIGITALE TACHOMETER

TACHYMÈTRE NUMÉRIQUE

TACÓMETRO DIGITAL

DIGITALER TACHOMETER

TACHOMETR CYFROWY

USER MANUAL 3

GEBRUIKERSHANDLEIDING 8

MODE D’EMPLOI 13

MANUAL DEL USUARIO 17

BEDIENUNGSANLEITUNG 21

INSTRUKCJA OBSŁUGI 25

DVM8030

V. 02 –27/06/2013 2 ©Velleman nv

Sensor cover

Sensor

LCD display

Function keys

beschermdop

sensor

lcd-scherm

functietoetsen

capuchon

capteur

afficheur LCD

touches de fonction

tapa

sensor

LCD-Display

teclas de función

Schutzkappe

Sensor

LCD-Display

Funktionstasten

Pokrywa czujnika

Czujnik

Wyświetlacz LCD

Przyciski funkcyjne

Product images are for illustrative purposes only.

De afbeeldingen van het product zijn enkel ter illustratie.

Images à titre d’illustration uniquement.

Las imágenes sólo son a título ilustrativo.

Die Produktabbildungen dienen nur zur Illustration

Rysunki produktu stanowią jedynie punkt odniesienia.

DVM8030

V. 02 –27/06/2013 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of

the device after its lifecycle could harm the environment. Do not

dispose of the unit (or batteries) as unsorted municipal waste; it

should be taken to a specialized company for recycling. This device

should be returned to your distributor or to a local recycling

service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, don't

install or use it and contact your dealer.

2. Safety Instructions

Keep this device away from children and unauthorized users.

DVM8030

V. 02 –27/06/2013 4 ©Velleman nv

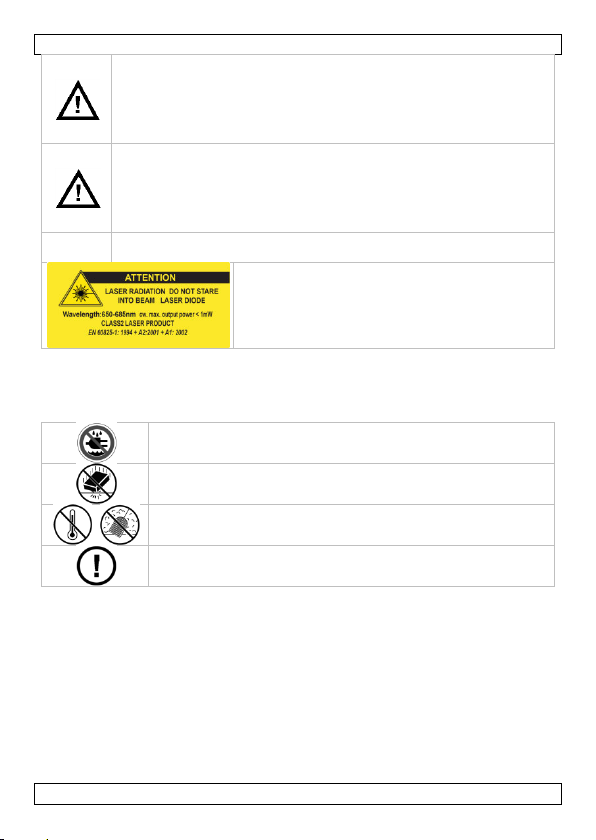

NEVER TOUCH ROTATING PARTS as they may cause serious or

even fatal injury.

CAUTION: due to the persistence of vision, rotating objects might

appear stationary or even move in the opposite direction. This effect is

strengthened under fluorescent or stroboscopic lamps. Always make

sure rotating parts have come to a full stop before touching them.

Use extreme caution when the laser beam is turned on.

When device is in use, do NOT look directly or indirectly

(reflectance) into the laser beam. NEVER point the laser beam

directly or via a reflecting surface towards other people’s or animals’

eyes. Permanent eye damage will result.

Do not point the laser beam towards highly explosive gasses.

For the safety of yourself and your environment: attach the warning

sticker in your language to the device before using it.

Visible laser radiation. Do not stare into the beam

as eye damage may occur. This device contains a

class 2 laser.

Output power does not exceed 1 mW, wavelength

685nm.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this

manual.

Keep this device away from rain, moisture, splashing and

dripping liquids.

Protect this device from shocks and abuse. Avoid brute force

when operating the device.

Protect the device against extreme heat and dust.

There are no user-serviceable parts inside the device.

Refer to an authorized dealer for service and/or spare parts.

Familiarise yourself with the functions of the device before actually using it.

All modifications of the device are forbidden.

Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

4. Features

6 digits LCD

auto power-off

comes with: storage box, wristlet, batteries, reflective marker, user

manual

optional telescopic tripod (not incl.): CAMB17

DVM8030

V. 02 –27/06/2013 5 ©Velleman nv

5. Preparation

Prior to using the tachometer, a piece of reflecting marker (incl.) must

be attached to the rotating device. Make sure the rotating device has

come to a full stop before touching it.

Make sure the measuring area is clean, free of oil and dust.

Cut one piece of the reflective marker and attach it to the rotating

device. Measurement can be done on the side or at the top of a rotating

shaft. When measuring at the top, do not attach the marker to close to

the centre. The size of the marker depends largely on the size of the

rotating device, but it should never cover more than half of the

circumference.

Notes

in case no reflective marker can be attached, check whether a

measurement can be performed without. If the rotating device consists

of multiple reflective surfaces (e.g. fan blades), enter the number (see

§6: Use).

Do not attach more than one marker to the same surface.

6. Use

Refer to the illustrations on pages 2and 3of this manual.

Remove the sensor cover [1] by releasing the screw at the back of the

device and sliding the cover upwards.

Press the -button to switch the device on. The device will switch off

automatically after ±2 minutes of inactivity.

Press the Unit button to switch from rpm (rotations per minute) to rps

(rotations per second) and back.

Press and hold the Unit button for ±2s to switch on the backlight. Press

and hold again for ±2s to switch it off.

Press and hold the -button. The sensor [2] produces a red laser-

beam. Switch on the rotating device and aim the beam at the reflective

marker. To avoid multiple reflections, do not aim the beam

perpendicular to the marker but under an angle of ±30°. Best

measuring distance is between 10 and 40cm (4” ~ 15”).

Note: When the display shows OL, the measured value is outside of the

measuring range (see §10: technical specifications)

Release the -button to end the measuring session.

When the -button is not pressed the device is in hold-mode [A].

Press the Func. button to show the maximum measured value of the

previous session [B].

Press the Func. button again to show the minimum measured value of

the previous session [C].

DVM8030

V. 02 –27/06/2013 6 ©Velleman nv

Press the Func. button again to set the number of reflecting surfaces

the rotating device contains (e.g. when measuring the speed of a fan

with 5 reflective blades, set to 5). Use the -button to increase the

value. Range from 1 ~ 9. After 9, value returns to 1. Press the Func.

button to exit.

Note: For a normal measurement with 1 reflective marker, the number

must be set to 1.

When the battery indicator [F] is shown, replace the batteries (see §9).

Always place the sensor cover [1] back when the device is not in use.

7. Operation tips

Do not measure outside of the operating range (‘OL’ is displayed on the

LCD) and do not measure in places with high humidity. Refer to the

technical specifications for more details.

Make sure the device is at ambient temperature for accurate

measurements.

Remove the batteries when the device is not used for a long time.

8. Maintenance

Wipe the device regularly with a moist, lint-free cloth. Do not use

alcohol or solvents. DO NOT submerge the device in any liquid.

9. Batteries

To replace the batteries, make sure the device is switched off.

Open the battery cover at the back by sliding it downwards (away from

the sensor).

Take out the old batteries and replace them with 3 new and identical

1.5V AAA batteries following the polarity markings inside the battery

compartment.

Slide the battery cover back in place.

Do not puncture or throw batteries in fire. Dispose of batteries

in accordance with local regulations. Do not attempt to

recharge non-rechargeable batteries.

Keep batteries away from children.

10. Technical Specifications

LCD display

6 digits

parameters

rpm, rps

measuring range

100~30000 rpm, 1.7~500 rps

DVM8030

V. 02 –27/06/2013 7 ©Velleman nv

resolution

0.1 rpm (100~999.9 rpm), 0.1 rps (1.7~100 rps)

1 rpm (1000~30000 rpm), 1 rps (100~500 rps)

accuracy

±0.1% reading (100.0~9999 rpm)

±0.02% reading (10000~30000 rpm)

sample rate

1x /s

operating

temperature

-10°c ~ +50°C (14°F~122°F)

humidity

0 ~ 80% RH

power supply

3 x 1.5V AAA batteries LR03C (incl.)

auto power-off

±2 min.

dimensions

121 x 60 x 30mm

weight

± 180g

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulted from

(incorrect) use of this device.

For more info concerning this product and the latest version of this

manual, please visit our website www.velleman.eu.

The information in this manual is subject to change without prior

notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved.

No part of this manual or may be copied, reproduced, translated or reduced

to any electronic medium or otherwise without the prior written consent of

the copyright holder.

DVM8030

V. 02 –27/06/2013 8 ©Velleman nv

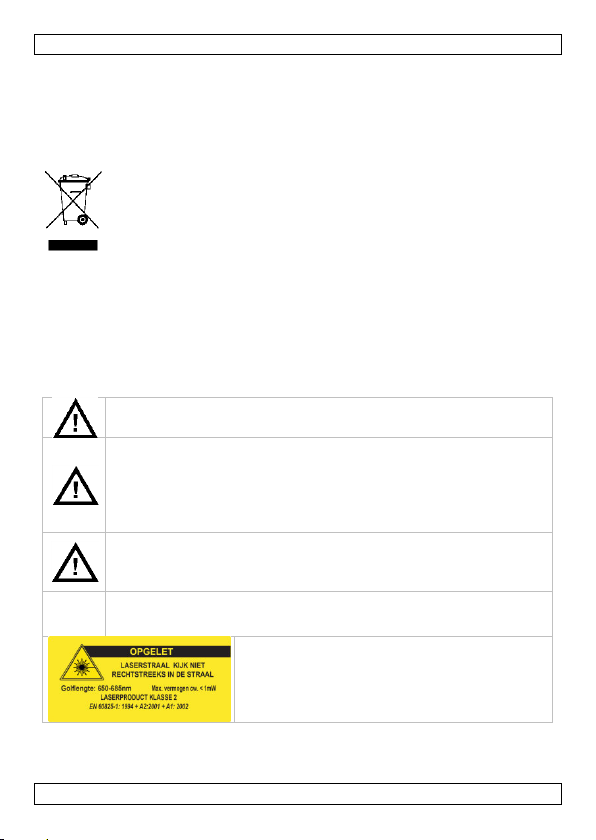

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het

na zijn levenscyclus wordt weggeworpen, dit toestel schade kan

toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffend de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel

in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd buiten het bereik van kinderen en onbevoegden.

RAAK GEEN ROTERENDE OBJECTEN AAN om ernstige kwetsuren

te vermijden. Opgelet: Door de nawerking van het oog lijkt het soms

of roterende objecten stilstaan of in tegengestelde richting draaien. Dit

effect wordt groter bij verlichting met gloeilampen of stroboscopen. Zorg

dat het object niet meer draait alvorens het aan te raken.

Neem de grootst mogelijke voorzichtigheid in acht bij het gebruik van

dit toestel. Kijk niet rechtstreeks in de laserstraal tijdens het

gebruik van dit toestel om permanente oogletsels te voorkomen. Richt

dit toestel NOOIT in de richting van de ogen of ontplofbare gassen.

Voor uw persoonlijke veiligheid en uw omgeving: gelieve de

waarschuwingssticker in uw eigen taal te kleven op het toestel alvorens

deze te gebruiken.

Zichtbare laserstraal. Kijk niet in de laserstraal om

oogletsels te voorkomen. Dit toestel is een

laserproduct klasse 2.

Uitgangsvermogen < 1 mW, golflengte 685nm.

DVM8030

V. 02 –27/06/2013 9 ©Velleman nv

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze

handleiding.

Bescherm tegen regen, vochtigheid en opspattende vloeistoffen.

Bescherm tegen schokken tijdens het gebruik.

Bescherm tegen extreme hitte en stof.

De gebruiker mag geen onderdelen vervangen. Bestel eventuele

reserveonderdelen bij uw dealer

Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig

gebruik vervalt de garantie.

4. Eigenschappen

6-digit lcd-scherm

automatische uitschakeling

inhoud: opbergkoffer, polsbandje, reflecterende sticker, batterijen,

handleiding

optionele, uitschuifbare driepoot (niet meegeleverd): CAMB17

5. Voorbereiding

Bevestig een stukje reflecterende tape (meegeleverd) op het roterend

object. Zorg dat het object volledig stilstaat!

Reinig het oppervlak van het object.

Snijd een stukje tape af (ongeveer een derde van de straal van het

roterende object) en kleef het op het object. U kunt de draaisnelheid

meten langs de zijkant of aan de voorkant van het roterende object.

Kleef de tape niet te dicht in het midden.

Opmerkingen:

Op een weerkaatsend oppervlak hoeft u geen tape te kleven.

Programmeer het aantal weerkaatsende oppervlakken in het toestel (zie

§6. Gebruik).

Kleef niet meer dan een enkel stukje tape op het object.

DVM8030

V. 02 –27/06/2013 10 ©Velleman nv

6. Gebruik

Raadpleeg de figuren op pagina 2en 3van deze handleiding.

Draai de schroef achteraan het toestel los en verwijder de beschermdop

[1].

Druk op om het toestel in te schakelen. Het toestel schakelt

automatisch uit na ± 2 minuten.

Selecteer de meeteenheid voor de snelheid (rpm of rps) met een druk

Unit.

Houd Unit gedurende ± 2 seconden ingedrukt om de

achtergrondverlichting in of uit te schakelen.

Houd bij een ingeschakeld toestel ingedrukt. Richt nu de laser [2]

naar de tape op het roterende object en dit in hoek van ± 30°. Houd

het toestel op een afstand tussen 10 en 40 cm.

Laat los om de meting te beëindigen.

Het toestel staat in HOLD-functie [A] indien u niet indrukt.

Druk op Func. om de maximaal gemeten waarde [B] op de display

weer te geven.

Druk opnieuw op Func. om de minimaal gemeten waarde [C] op de

display weer te geven.

Druk een derde keer op Func. om het aantal weerkaatsende

oppervlakken (gebruikte stukjes tape) in het toestel te programmeren

(bv. geef met waarde 5 in voor een ventilator met 5 weerkaatsende

bladen). Bevestig met Func.

Vervang de batterijen van zodra de aanduiding [F] op de display

verschijnt (zie §9).

Plaats de beschermdop [1] op de sensor na gebruik.

7. Enkele tips

Overschrijd het meetbereik van het toestel niet. Bij overschrijding

verschijnt OL op de display. Gebruik het toestel niet op vochtige

plaatsen. Raadpleeg de technische specificaties voor meer details.

Laat het toestel eerst op kamertemperatuur komen alvorens het te

gebruiken.

Verwijder de batterijen uit het toestel na gebruik.

8. Onderhoud

Maak het toestel regelmatig schoon met behulp van een vochtige doek.

Gebruik geen alcohol of solventen. Dompel het toestel nooit in een

vloeistof.

9. De batterijen

Schakel het toestel uit.

Table des matières

Langues :

Autres manuels Velleman Instrument de mesure

Velleman

Velleman DTO6234N Manuel utilisateur

Velleman

Velleman WS8461 Manuel utilisateur

Velleman

Velleman DVM853 Manuel utilisateur

Velleman

Velleman DVM8020 Manuel utilisateur

Velleman

Velleman K8063 Manuel utilisateur

Velleman

Velleman CAMSETW10 Manuel utilisateur

Velleman

Velleman Personal Scope HPS10 Manuel utilisateur

Velleman

Velleman DVM322DI Manuel utilisateur

Velleman

Velleman Personal Scope HPS50 Manuel utilisateur

Velleman

Velleman PEREL E305EM6 Manuel utilisateur

Velleman

Velleman DVM 68 Manuel utilisateur

Velleman

Velleman AVM2050 Manuel utilisateur

Velleman

Velleman NETBSEM Manuel utilisateur

Velleman

Velleman DVM13MFC2 Manuel utilisateur

Velleman

Velleman DVR8T3 Manuel utilisateur

Velleman

Velleman DVM8050 Manuel utilisateur

Velleman

Velleman DEM500 Manuel utilisateur

Velleman

Velleman OFK1RC Manuel utilisateur

Velleman

Velleman Panel Scope VPS10 Manuel utilisateur

Velleman

Velleman DVM125 Manuel utilisateur

Velleman

Velleman DCM100 Manuel utilisateur

Velleman

Velleman DVM895 Manuel utilisateur

Velleman

Velleman DVM85 Manuel utilisateur

Velleman

Velleman DCM97K Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
