Velleman 055405 Manuel utilisateur

DEM201

SOUND LEVEL METER

GELUIDSNIVEAUMETER

SONOMÈTRE

SONÓMETRO

SCHALLPEGELMESSGERÄT

MIERNIK POZIOMU DŹWIĘKU

MEDIDOR DO NÍVEL DE SOM

USER MANUAL 3

GEBRUIKERSHANDLEIDING 6

MODE D'EMPLOI 10

MANUAL DEL USUARIO 14

BEDIENUNGSANLEITUNG 18

INSTRUKCJA OBSŁUGI 22

MANUAL DO UTILIZADOR 26

DEM201

V. 02 –07/05/2015 2 ©Velleman nv

DEM201

V. 02 –07/05/2015 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal

of the device after its lifecycle could harm the environment. Do

not dispose of the unit (or batteries) as unsorted municipal waste;

it should be taken to a specialized company for recycling. This

device should be returned to your distributor or to a local

recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, do

not install or use it and contact your dealer.

2. Safety Instructions

Keep this device away from children and unauthorized

users.

Keep this device away from rain, moisture, splashing and

dripping liquids.

Protect this device from shocks and abuse. Avoid brute

force when operating the device.

Protect the device against extreme heat and dust.

There are no user-serviceable parts inside the device.

Refer to an authorized dealer for service and/or spare

parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages

of this manual.

Familiarise yourself with the functions of the device before actually

using it.

All modifications of the device are forbidden.

Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

DEM201

V. 02 –07/05/2015 4 ©Velleman nv

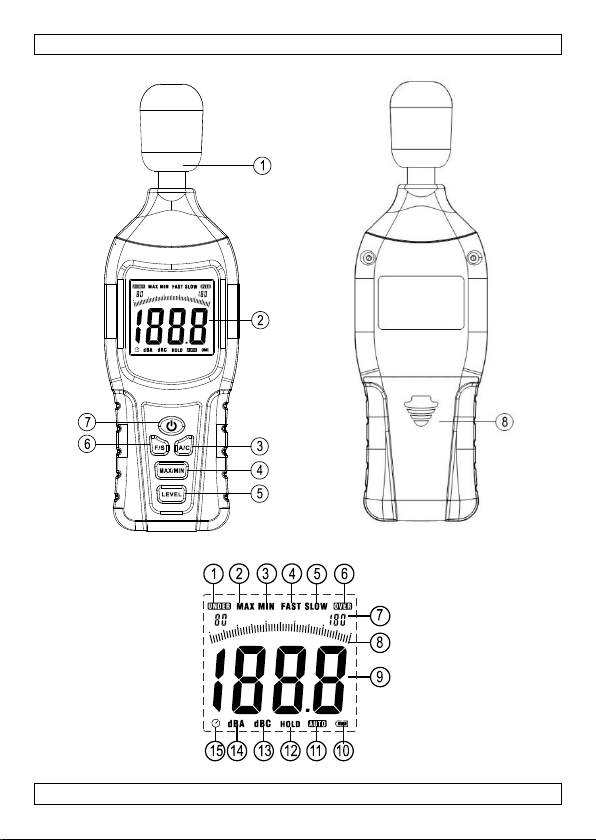

4. Overview

Refer to the illustrations on page 2 of this manual.

windscreen

range level button

LCD display

fast/slow button

A/C weighing button

on-off button

MIN/MAX button

battery compartment

Display

under-range

current reading

MAX

battery level

MIN

auto range

fast sampling

data hold

slow sampling

dBC

over-range

dBA

level range

auto power-off

analogue level range

5. Battery

1. To replace the battery, make sure the device is switched off.

2. Open the battery compartment at the back using an appropriate

screwdriver.

3. Take out the old battery and replace with a new and identical 9 V

battery following the polarity markings inside the compartment.

4. Close the battery compartment.

Warning: Do not puncture batteries or throw them in fire as they

may explode. Do not attempt to recharge non-rechargeable

batteries (alkaline). Dispose of batteries in accordance with local

regulations. Keep batteries away from children.

6. Operation

1. Press the on-off button for 1 second to switch on the meter.

2. Briefly press the on-off button to switch on the backlight.

3. Press the A/C weighing button to select the A or C weighing frequency.

4. Press the fast/slow button to select the fast (1 sample/125 ms) or slow

(1 sample/1 s) weighing mode.

5. Press the range level button to select the range level.

6. Aim the microphone to the sound source at a distance of 1 to 1.5 m.

The sound level appears on the display.

7. Briefly press the MIN/MAX button to freeze the reading on the display.

Press again to unfreeze.

DEM201

V. 02 –07/05/2015 5 ©Velleman nv

8. Hold the MIN/MAX button for 3 seconds to display the recorded

maximum value, briefly press to display the recorded minimum value,

hold pressed to exit the function.

9. Press the on-off button for 3 seconds to switch off the meter.

7. Cleaning and Maintenance

Wipe the device regularly with a moist, lint-free cloth. Do not use

alcohol or solvents. DO NOT submerge the device in any liquid.

Store the meter in a dry place away from humidity and vibrations.

Remove the battery when the meter is to be stored for long periods of

time.

8. Technical Specifications

level range

30 dB ~ 80 dB

Med

50 dB ~ 100 dB

80 dB ~ 130 dB

Auto

30 dB ~ 130 dB

accuracy

+/- 1.4 dB 94 dB @ 1 kHz

frequency range

31.5 Hz to 8 kHz

frequency weighting

A, C

time weighting

fast

125 ms

slow

1 s

power supply

1x 9 V battery 6F22 (incl.)

auto power-off

15 min.

operating temperature

-20° C ~ +60° C (< 90 % RH)

storage temperature

-20° C ~ +60° C (< 75 % RH)

dimensions

189 x 62 x 32 mm

weight (with battery)

178 g

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulting from

(incorrect) use of this device. For more info concerning this product

and the latest version of this manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

DEM201

V. 02 –07/05/2015 6 ©Velleman nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle burgers van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het

na zijn levenscyclus wordt weggeworpen, dit toestel schade kan

toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw dealer of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel

in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel buiten het bereik van kinderen en

onbevoegden.

Bescherm dit toestel tegen regen, vochtigheid en

opspattende vloeistoffen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de

bediening van het toestel.

Bescherm tegen stof en extreme temperaturen.

Er zijn geen door de gebruiker vervangbare onderdelen in

dit toestel. Voor onderhoud of reserveonderdelen,

contacteer uw dealer.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze

handleiding.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt

automatisch bij ongeoorloofd gebruik.

DEM201

V. 02 –07/05/2015 7 ©Velleman nv

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

windscherm

knop voor meetbereik

LCD-display

f/s-knop

selectieknop voor

frequentieweging

aan/uit-knop

MIN/MAX-knop

batterijvak

Display

onder het meetbereik

huidige meetwaarde

MAX

batterijniveau

MIN

automatisch meetbereik

snelle respons

dataholdfunctie

trage respons

dBC

buiten meetbereik

dBA

meetbereik

automatische

uitschakeling

analoog meetbereik

5. Batterij

1. Schakel het toestel uit om de batterij te vervangen.

2. Open het batterijvak achteraan het toestel met een geschikte

schroevendraaier.

3. Verwijder de oude batterij en plaats een nieuwe, identieke 9 V-batterij

in het batterijvak volgens de polariteitsaanduidingen.

4. Sluit het batterijvak.

Waarschuwing: U mag batterijen nooit doorboren of in het vuur

gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi

batterijen weg volgens de plaatselijke milieuwetgeving. Houd de

batterijen buiten het bereik van kinderen.

6. Gebruik

1. Houd de aan/uit-knop gedurende 1 seconde ingedrukt om de meter in

te schakelen.

2. Druk kort op de aan/uit-knop om de achtergrondverlichting in te

schakelen.

3. Druk op de selectieknop voor frequentieweging, om de A- of C-weging

te selecteren.

4. Druk op de f/s-knop, om een snelle (125 ms) of trage (1 s) responstijd

te selecteren.

DEM201

V. 02 –07/05/2015 8 ©Velleman nv

5. Druk op de selectieknop voor meetbereik, om het meetbereik te

selecteren.

6. Richt de microfoon naar de geluidsbron op een afstand van 1 tot 1.5

m. Het geluidsniveau verschijnt op de display.

7. Druk kort op de MIN/MAX-knop om de meetwaarde te bevriezen. Druk

nogmaals om de bevriezing op te heffen.

8. Houd de MIN/MAX-knop gedurende 3 seconden ingedrukt om de

geregistreerde maximumwaarde weer te geven. Druk kort om

geregistreerde minimumwaarde weer te geven en houd ingedrukt om

de functie te verlaten.

9. Houd de aan/uit-knop gedurende 3 seconden ingedrukt om de meter

uit te schakelen.

7. Reiniging en onderhoud

Maak het toestel geregeld schoon met een vochtige, niet pluizende

doek. Gebruik geen alcohol of oplosmiddelen. Dompel het toestel

NOOIT onder in een vloeistof.

Bewaar de meter op een droge plaats en vermijd blootstelling aan vocht

en trillingen.

Verwijder de batterij wanneer u de meter voor een lange periode

opbergt.

8. Technische specificaties

meetbereik

30 dB ~ 80 dB

Med

50 dB ~ 100 dB

80 dB ~ 130 dB

Auto

30 dB ~ 130 dB

nauwkeurigheid

+/- 1.4 dB 94 dB @ 1 kHz

frequentiebereik

31.5 Hz tot 8 kHz

frequentieweging

A, C

tijdweging

snel

125 ms

traag

1 s

voeding

1 x 9V-batterij, 6F22 (meegelev.)

automatische

uitschakeling

15 min

werktemperatuur

-20 °C ~ +60 °C (< 90 % RH)

DEM201

V. 02 –07/05/2015 9 ©Velleman nv

opslagtemperatuur

-20 °C ~ +60 °C (< 75 % RH)

afmetingen

189 x 62 x 32 mm

gewicht (met batterij)

178 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product en de laatste

versie van deze handleiding, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding. Alle

wereldwijde rechten voorbehouden. Het is niet toegestaan om deze

handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te

bewerken en op te slaan op een elektronisch medium zonder voorafgaande

schriftelijke toestemming van de rechthebbende.

DEM201

V. 02 –07/05/2015 10 ©Velleman nv

MODE D'EMPLOI

1. Introduction

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination

d’un appareil en fin de vie peut polluer l'environnement. Ne pas

jeter un appareil électrique ou électronique (et des piles

éventuelles) parmi les déchets municipaux non sujets au tri

sélectif ; une déchetterie traitera l’appareil en question. Renvoyer

l'appareil à votre fournisseur ou à un service de recyclage local. Il

convient de respecter la réglementation locale relative à la protection de

l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode

d'emploi avant la mise en service de l’appareil. Si l’appareil a été

endommagé pendant le transport, ne pas l’installer et consulter votre

revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des

personnes non autorisées.

Protéger de la pluie, de l’humidité et des projections d’eau.

Protéger l’appareil des chocs et de l'abus. Traiter l'appareil

avec circonspection pendant l’opération.

Protéger l'appareil des températures extrêmes et de la

poussière.

Il n’y a aucune pièce réparable par l’utilisateur.

Commander des pièces de rechange éventuelles chez

votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce

mode d'emploi.

Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.

Toute modification est interdite pour des raisons de sécurité.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Velleman Instrument de mesure

Velleman

Velleman DTO2234 Manuel utilisateur

Velleman

Velleman DVM321 Manuel utilisateur

Velleman

Velleman NETBPEM3 Manuel utilisateur

Velleman

Velleman DTP5 Manuel utilisateur

Velleman

Velleman DVR4QA Manuel utilisateur

Velleman

Velleman PPS 10 Manuel utilisateur

Velleman

Velleman DCM97K Manuel utilisateur

Velleman

Velleman DVM8020 Manuel utilisateur

Velleman

Velleman VMA334 Manuel utilisateur

Velleman

Velleman DVR4H3 Manuel utilisateur

Velleman

Velleman DVM322DI Manuel utilisateur

Velleman

Velleman NETBSEM Manuel utilisateur

Velleman

Velleman EC12D Manuel utilisateur

Velleman

Velleman DTO6234N Manuel utilisateur

Velleman

Velleman ED610D2 Manuel utilisateur

Velleman

Velleman DVM8050 Manuel utilisateur

Velleman

Velleman DVM1200 Manuel utilisateur

Velleman

Velleman EMDIN01 Manuel utilisateur

Velleman

Velleman WS8461 Manuel utilisateur

Velleman

Velleman DEM300 Manuel utilisateur

Velleman

Velleman DVM123 Manuel utilisateur

Velleman

Velleman WS8461 Manuel utilisateur

Velleman

Velleman DVM895 Manuel utilisateur

Velleman

Velleman DEM202 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
