Urmet domus 1130 Manuel utilisateur

DS 1130-014A LBT 20532

Mod.

1130

CITOFONO 4+N TRADIZIONALE

4+N DOORPHONE WITH BUZZER CALL

INTERPHONE 4+N TRADITIONNEL

INTERFONO 4+N TRADICIONAL

TRADITIONELLE SPRECHANLAGE 4+N

Sch./Ref. 1130/11

2DS1130-014A

CARATTERISTICHE / CHARACTERISTICS / PRESENTATION

CARACTERÍSTICAS / EIGENSCHAFTEN

LeprincipalicaratteristichedelcitofonoMod.1130,cheappartienealSISTEMADICHIAMATATRADIZIONALE

(ovvero con chiamata su ronzatore), sono le seguenti:

installazione in impianti con soli posti esterni (no impianti intercom, intercom con posto esterno oppure

con centralino uniﬁlare mod. 604);

installazione in impianti di tipo citofonico analogico a 4+n ﬁli o videocitofonico con cavo coassiale.

The main features of the Mod. 1130 door phone in a TRADITIONAL CALLING SYSTEM (i.e. with calls to

buzzer) are:

installation in systems with external door units only (no intercom systems, intercom with door unit or with

one-wire concierge switchboard Mod. 604);

installation in analogue 4+n wire door phone or video door phone with coax cable systems.

Les principales caractéristiques de l’interphone Mod. 1130, qui appartient au SYSTEME D’APPEL

TRADITIONNEL (c’est-à-dire avec appel sur ronﬂeur), sont les suivantes :

installation dans les systèmes avec des postes externes seulement (pas d’installations intercom,

intercom avec poste externe ou avec standard uniﬁlaire mod. 604) ;

installation dans les systèmes de vidéophonie analogique à 4+n ﬁls ou de vidéophonie avec câble

coaxial.

Las principales características del interfono Mod. 1130, que pertenece al SISTEMA DE LLAMADA

TRADICIONAL (es decir, con llamada en zumbador), son las siguientes:

instalación en sistema solo con postes exteriores (no en sistemas intercom, intercom con microaltavoz

o con centralita uniﬁlar mod. 604);

instalación en sistemas de tipo interfónico analógico de 4+n hilos o videointerfónico con cable coaxial.

Die Hauptmerkmale der Sprechanlage Mod. 1130, das zum TRADITIONELLEN RUFSYSTEM gehört (d. h.,

mit Anruf auf Gleichstromwecker), sind:

Installation in Anlagen nur mit Außenstellen (keine Intercom-Anlagen, kein Intercom mit Außenstelle

bzw. mit Eindrahtzentrale Mod. 604);

Installation in Sprechanlagen analogen Typs mit 4+n Drähten oder Videosprechanlagen mit

Koaxialkabel.

INSTALLAZIONE / INSTALLATION / INSTALLATION

INSTALACIÓN / INSTALLATION

•

DS1130-014A

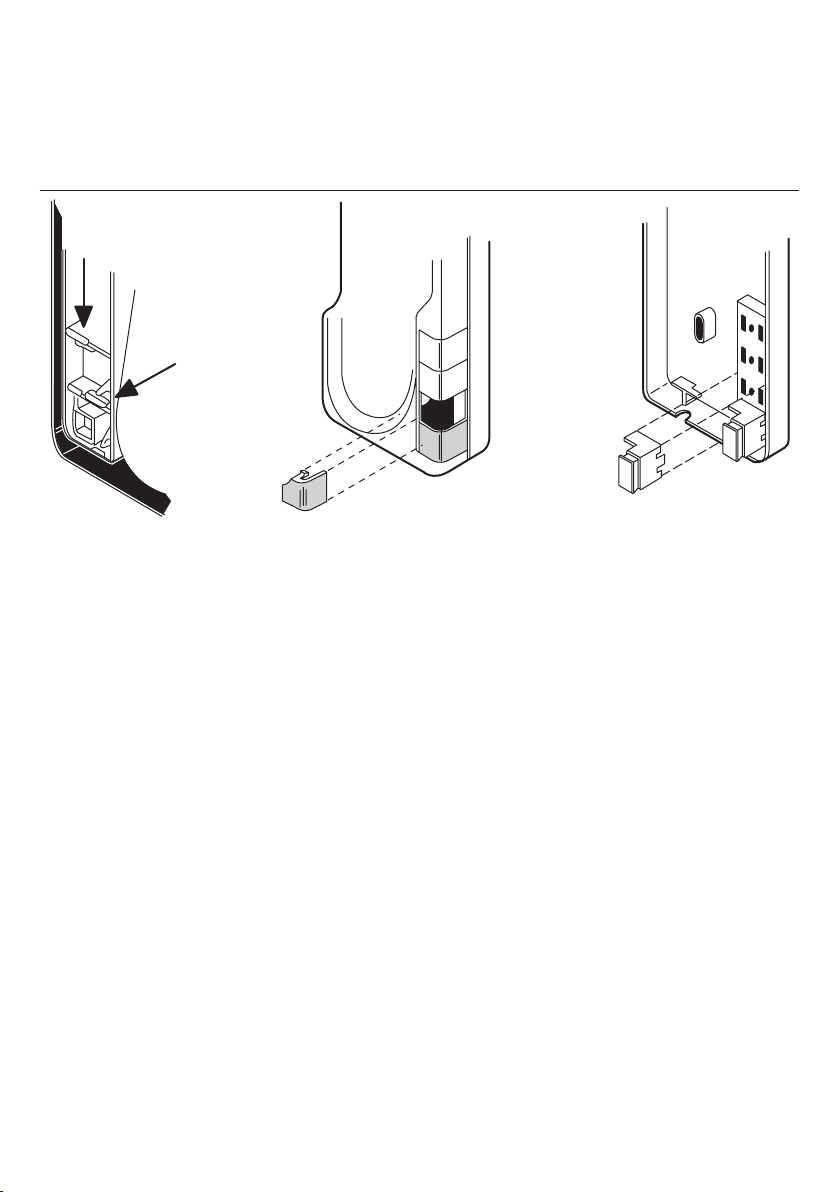

MONTAGGIO - Tasti supplementari

MOUNTING - Additional keys

MONTAGE - Touches additionelles

MONTAJE - Pulsadores adicionales

EINBAU - Zusätzliche Tasten

4DS1130-014A

SCHEMA DI COLLEGAMENTO / CONNECTION DIAGRAM

SCHÉMA DE RACCORDEMENT / ESQUEMA DE CONEXIÓN

ANSCHLUSSANLAGE

SC101-1565A

(C4.004)

(VX.014)

~12

G/T

~12

G/T

-6

~18

~12

-J

~12

G/T

~12

110

DS1130-014A

NOTE LEGATE AGLI SCHEMI

NOTES ON DIAGRAMS

REMARQUES CONCERNANT LES SCHÉMAS

NOTAS REFERIDAS A LOS ESQUEMAS

HINWEISE IN VERBINDUNG MIT DEN PLÄNEN

C4.004 Negli impianti con linee lunghe (>30m), per evitare ronzii, si consiglia di comandare l’azionamento

della serratura tramite un relè ausiliario Sch. 788/52.

La variante del collegamento è il seguente:

Use auxiliary relay Ref. 788/52 for operating the lock in systems with long lines (>30m) to avoid

buzzing.

The connection variant is:

Dans les installations comportant des lignes longues (>30m), aﬁn d’éviter les bourdonnements, il est

conseillé de commander l’actionnement de la serrure au moyen d’un relais auxiliaire Réf. 788/52.

La variante de connexion est la suivante:

En los sistemas con líneas largas (>30m), para evitar zumbidos se recomienda controlar el

accionamiento de la cerradura mediante un relé auxiliar Ref. 788/52.

La variante de la conexión es la siguiente:

In den Anlagen mit langen Leitungen wird (>30m), um Summen zu vermeiden, die Betätigung der

Verriegelung mittels Hilfsrelais empfohlen, Karte 788/52.

Die Variante des Anschlusses ist die Folgende:

12 S1

~12

Relé

Relay

Relais

Relé

Relais

Sch./Ref.788/52

Serratura elettrica

Electric lock

Serrure electrique

Cerradura eléctrica

Elektrisches schloss

Alimentatore citofonico

Door phone power supply

Alimentation d’interphone

Alimentador interfónico

Netzteil für Sprechanlagen

Apriporta

Door lock release

Ouvre-porte

Abrepuerta

Türöffner

Dal 9 dei citofoni

From door phone 9

Du 9 des interphones

Del 9 de los interfonos

Von der 9 der Sprechanlagen

VX.014 Eventuale interruttore crepuscolare o similare per accensione luce.

Dusk switch or similar device for switching lights on, where relevant.

Eventuel interrupteur crépusculaire, ou d’un type semblable, pour l’allumage de l’éclairage.

Posible interruptor crepuscular o similar para el encendido de la luz.

Eventuelle Zeitschalter oder ähnliche Vorrichtungen zum Einschalten der Beleuchtung.

6DS1130-014A

LEGENDA / KEY / LEGENDE / LEYENDA / KURZZEICHEN

A- Colonna

Column

Colonne

Columna

Steigleigtung

B- Trasformatore per illuminazione cartellini

Name tag light transformer

Transformateur pour l’éclairage des étiquettes

Transformador para la iluminación de tarjeteros

Transformator für die Namensschildbeleuchtung

C- Illuminazione cartellini

Name tag lighting

Eclairage des étiquettes

Iluminación de tarjeteros

Namensschildbeleuchtung

D- Rete~

Mains~

Réseau~

Red~

Netz~

E- Serratura elettrica

Electric lock

Serrure électrique

Cerradura eléctrica

Elektrisches Schloß

F- Apertura serratura

Door opener

Ouverture serrure

Pulsador abrepuerta

Tür-Öffner

G- Alimentatore citofonico

Door phone power supply

Alimentation d’interphone

Alimentador interfónico

Netzteil für Sprechanlagen

DS1130-014A

ITALIANO

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012

sui riﬁuti di apparecchiature elettriche ed elettroniche (RAEE)

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il

prodotto alla ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali

di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera

smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo

equivalente.

Presso i rivenditori di prodotti elettronici con superﬁcie di vendita di almeno 400 m2è inoltre

possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire

con dimensione massima inferiore a 25 cm.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al

riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare

possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali

di cui è composta l’apparecchiatura.

ENGLISH

DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 4 July

2012 on waste electrical and electronic equipment (WEEE)

The symbol of the crossed-out wheeled bin on the product or on its packaging indicates that this

product must not be disposed of with your other household waste.

Instead, it is your responsibility to dispose of your waste equipment by handing it over to a

designated collection point for the recycling of waste electrical and electronic equipment.

The separate collection and recycling of your waste equipment at the time of disposal will help to

conserve natural resources and ensure that it is recycled in a manner that protects human health

and the environment.

For more information about where you can drop off your waste equipment for recycling, please

contact your local city ofﬁce, your household waste disposal service or the shop where you

purchased the product.

DS 1130-014A LBT 20532

Area tecnica

servizio clienti +39 011.23.39.810

http://www.urmet.com

e-mail: [email protected]

MADE IN CHINA

URMET S.p.A.

10154 TORINO (ITALY)

VIA BOLOGNA 188/C

Telef. +39 011.24.00.000 (RIC. AUT.)

Fax +39 011.24.00.300 - 323
