urmet domus 1083 Manuel d'installation et d'exploitation
DS 1083-128 LBT 20848
Mod.
1083
KIT CALLME MULTIUTENZA
CALLME MULTI-USER KIT
CALLME MULTI-NUTZER KIT
Sch./Ref./Typ 1083/783
LIBRETTO DI INSTALLAZIONE
INSTALLATION BOOKLET
INSTALLATIONSANLEITUNG
2DS1083-128
ITALIANO
DESCRIZIONE
Il Kit CallMe Multiutenza è composto dal Dispositivo Rinvio di Chiamata Multiutenza Sch. 1083/83, dal
router MF283V e da una Sim dati presente all’interno del router per l’accesso ad Internet. Il Kit è predisposto
per l’utilizzo del dispositivo Sch. 1083/83 accedendo ad Internet attraverso il router MF283V, permettendo
il rinvio delle chiamate videocitofoniche su smatphone e tablet senza che sia presente un rete Internet
condominiale nell’impianto.
ATTENZIONE! Il router MF283V deve essere utilizzato SOLAMENTE per permettere l’utilizzo e il
funzionamento del Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83 presente
all’interno del Kit Sch. 1083/783. Urmet declina ogni responsabilità per l’impiego del
dispositivo in qualsiasi altro utilizzo diverso da quello descritto in questo libretto.
CONFEZIONE
La confezione del kit comprende:
Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83
Router modello MF283V
Sim dati mini-USIM (2FF) per l’accesso ad Internet
Cavo di alimentazione del router
ATTENZIONE! Per le informazioni sull’installazione e sul funzionamento del Dispositivo Rinvio
Chiamata Multiutenza Sch. 1083/83 vedere il libretto a corredo del prodotto.
CONNETTORI, INDICATORI LED E PORTE DEL ROUTER MF283V
1. Indicatori led di stato
2. Predisposizioni per antenne esterne
3. Interruttore di accessione e spegnimento (ON/OFF)
4. Ingresso di alimentazione (POWER)
5. Porte LAN (LAN1 ÷ LAN4)
ATTENZIONE! Non utilizzare il pulsante RESET e il pulsante WPS.
•
•
•
•
VISTA FRONTALE
WIFI
3G/4G
SIG
1
LAN1/WAN LAN2 LAN3 LAN4
POWER
ON
OFF
2
345

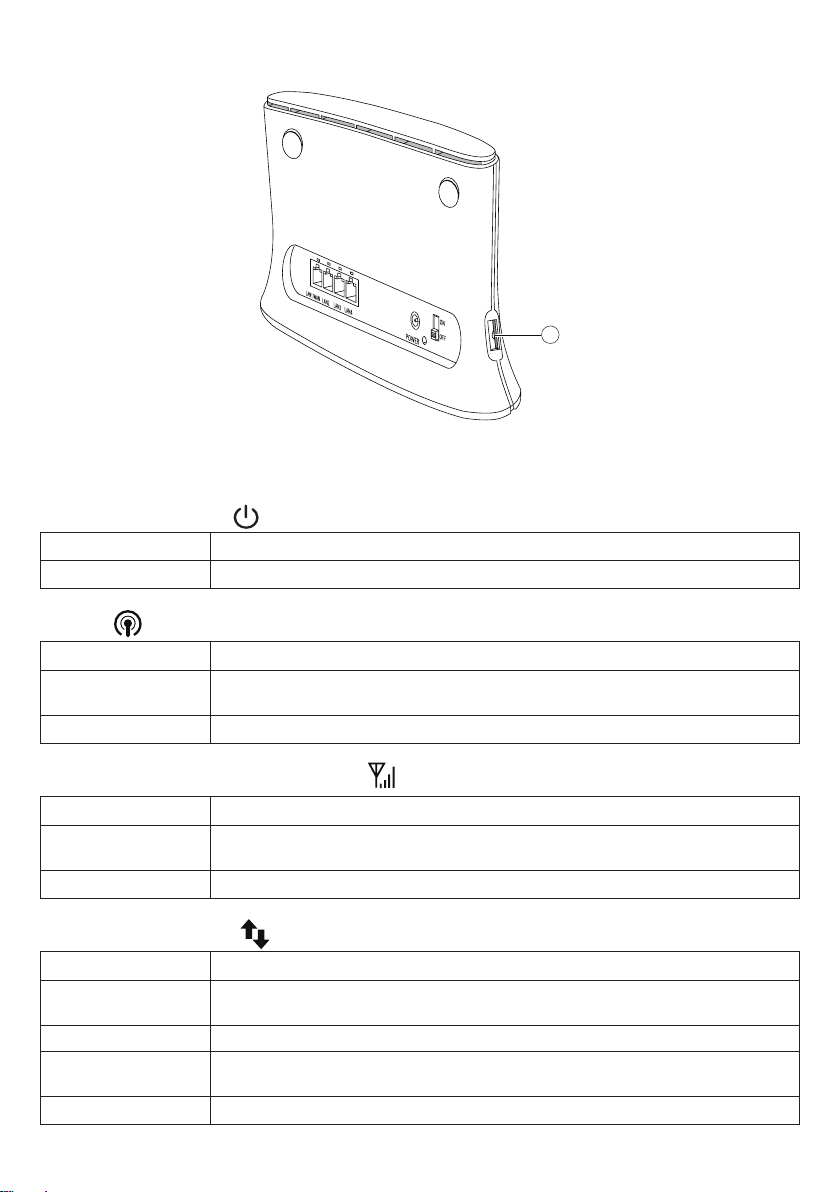

VISTA POSTERIORE
3
DS1083-128
6
6. Alloggiamento per SIM
INDICAZIONI STATO DEI LED
LED DI ALIMENTAZIONE
Acceso Blu Router alimentato e acceso
Spento Router non alimentato o spento
LED WiFi
Acceso Blu Il WiFi è acceso ma il dispositivo non sta trasmettendo dati
Acceso Blu
lampeggiante Il WiFi è acceso e il dispositivo sta trasmettendo dati con un altro dispositivo
Spento Il WiFi è spento o non funziona correttamente
LED INTENSITÀ SEGNALE RADIO MOBILE
Acceso Blu Intensità del segnale forte
Acceso Blu
lampeggiante Intensità del segnale debole
Spento Segnale radio mobile assente
LED CONNESSIONE DATI
Acceso Rosso Il dispositivo è acceso ma non è registrato in rete
Acceso Blu
lampeggiante Connessione dati su rete 4G
Acceso Blu fisso Dispositivo registrato su Rete 4G
Acceso Verde
lampeggiante Connessione dati su rete 3G o 2G
Acceso Verde fisso Dispositivo registrato su rete 3G o 2G
VISTA LATERALE
4DS1083-128
INSTALLAZIONE DEL ROUTER MF283V
1. Installare il router ad appoggio tavolo come mostrato di seguito.
2. Collegare l’alimentatore all’ingresso di alimentazione (4) e successivamente alla presa di
alimentazione.
3. Portare l’interruttore di accensione (3) su ON per accendere il dispositivo.
COLLEGAMENTO DEL KIT
In merito alle modalità di collegamento del Kit Sch. 1083/783 attenersi ESCLUSIVAMENTE alle indicazioni
presenti nel seguente paragrafo.
COLLEGAMENTO TRAMITE WiFi
LAN1/WAN LAN2 LAN3 LAN4
POWER
ON
OFF
É possibile collegare il Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83 al Router tramite connessione
WiFi. Per effettuare la connessione è necessario spuntare la casella WiFi come tipo di connessione durante
la configurazione del dispositivo Sch. 1083/83. Per configurare il dispositivo è necessario uno smartphone
o tablet in cui sia installata l’app CallMe.
5
DS1083-128
Selezionare tipo di
connessione
Cavo
Wi-Fi (default)
Avanzate
LAN_Solo
Continua
Wi-Fi Password
Selezionare dal menù a tendina la rete WiFi del router e inserire la relativa password nella casella di testo.
Il nome della rete WiFi del router (WLAN NAME) e la password di default (WLAN KEY) sono presenti
sull’etichetta del router posizionata nella parte inferiore del dispositivo.
COLLEGAMENTO TRAMITE CAVO CAT5/CAT5E
LAN1 ÷ LAN4LAN
LAN1/WAN LAN2 LAN3 LAN4
POWER
ON
OFF
In alternativa è possibile collegare il Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83 al router tramite
un cavo CAT5/CAT5E.
Utilizzare un cavo CAT5/CAT5E intestato con connettori RJ45 per connettere i dispositivi.
Collegare la porta LAN del Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83 ad una delle 4 porte LAN
del router.
Successivamente, tramite l’app CallMe, spuntare la casella Cavo come tipo di connessione durante la
configurazione del dispositivo Sch. 1083/83.
6DS1083-128
Selezionare tipo di
connessione
Cavo
Wi-Fi (default)
Continua
ATTENZIONE! Affinché il Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83 permetta il rinvio delle
chiamate su smartphone/tablet è necessario attivare la Sim dati presente nel Router. La procedura
di attivazione della Sim è disponibile sul libretto “ATTIVAZIONE SIM E CONFIGURAZIONE ROUTER”
a corredo del Kit Sch. 1083/783.
DISTANZE MASSIME E SEZIONI CAVI
Tipologia di collegamento Distanza max Sezione min - max
LAN 100 m (*) CAT5e (#)
(*) La distanza massima consentita è quella definita dalla norma IEEE 802.3 per le reti Fast Ethernet (100
Mb/s) con connessioni in cavo UTP CAT5, la quale prevede che tra due dispositivi Ethernet collegati tra
loro non vengano superati i 100 m.
(#) Per garantire il funzionamento del dispositivo alle massime distanze, il cavo deve essere di categoria 5e
e la sezione dei doppini deve essere AWG24.
La resistenza massima del singolo conduttore non deve superare i 10 ohm/100m.
Il collegamento tra il dispositivo e switch POE deve essere effettuato con un cavo unico senza
l’utilizzo di patch cord aggiuntive.
Il cavo deve rispettare le seguenti normative:
- EIA/TIA 568-B.2 o EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
I cavi impiegati devono rispondere alla norma IEC 60332-1-2 se di sezione 0,5 mm² o superiore,
oppure alla norma IEC 60332-2-2 se di sezione inferiore a 0,5 mm².
LEGENDA SIMBOLI
Simbolo Spiegazione
~Tensione di alimentazione alternata
Tensione di alimentazione continua
Riferirsi al manuale d’installazione del dispositivo
7
DS1083-128
CARATTERISTICHE TECNICHE
Dispositivo Rinvio Chiamata Multiutenza Sch. 1083/83
Per le caratteristiche tecniche del dispositivo vedere il libretto a corredo del prodotto.
Router MF283V
Tensione di alimentazione:.......................................................................................................... 100 - 240 V~
Tensione di uscita dell’alimentatore e di ingresso del router:.............................................................. 12 V
Wi-Fi: ................................................................................................................2,4 GHz con antenna interna
Connettività: .................................................................................................................................................4G
Standard 4G:..............................................................................................................................................LTE
Temperatura di funzionamento: ..................................................................................................0 °C÷ +45 °C
Dimensioni (L x A x P):.......................................................................................................195 x 150 x 55 mm
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante, URMET S.p.A., dichiara che i tipi di apparecchiature radio:
KIT CALLME MULTIUTENZA Sch. 1083/783 è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.urmet.com
8DS1083-128
ENGLISH
DESCRIPTION
The CallMe Multi-User Kit consists of a Multi-User Call Forwarding Device Ref. 1083/83, the router
MF283V and a data SIM card in the router for Internet access. The kit is prepared for the use of the device
Ref. 1083/83 by accessing the Internet through the router MF283V, allowing video door phone calls to be
sent to smartphones and tablets without a condo Internet network in the system.
IMPORTANT The Router MF283V must be used ONLY to enable the use and operation of the Multi-
User Call Forwarding Device Ref. 1083/83 present inside the kit Ref. 1083/783. Urmet
is not liable for the use of the device in any other use other than that described in this
booklet.
PACKAGE
The kit package includes:
Multi-User Call Forwarding Device Ref. 1083/83
Router MF283V
Mini-USIM (2FF) data SIM card for accessing the Internet
Power cord of the router
IMPORTANT For information on the system and operation of the Multi-User Call Forwarding Device
Ref. 1083/83, see the booklet supplied with the product.
CONNECTORS, LED INDICATORS AND PORTS OF THE ROUTER MF283V
1. Status LED indicators
2. Setup for external aerials
3. Power switch (ON/OFF)
4. Power input (POWER)
5. LAN ports (LAN1 - LAN4)
IMPORTANT Do not use RESET button or the WPS button.
•
•
•
•
FRONT VIEW
WIFI
3G/4G
SIG
1
LAN1/WAN LAN2 LAN3 LAN4
POWER
ON
OFF
2
345
REAR VIEW
9
DS1083-128
6
6. SIM card slot
LED STATUS INDICATIONS
POWER LED
On blue Router powered and running
Off Router not powered or off
WiFi LED
On blue WiFi is on but the device is not transmitting data
Blue flashing WiFi is on and the device is transmitting data with another device
Off WiFi is off or not working properly
RADIO MOBILE SIGNAL STRENGTH LED
On blue Strong signal
Blue flashing Weak signal
Off No phone signal
DATA CONNECTION LED
On red The device is on but not registered on the network
Blue flashing Data connection over 4G network
Blue fixed Device registered on the 4G network
Green flashing Data connection over 3G or 2G network
Green fixed Device registered on the 3G or 2G network
SIDE VIEW
10 DS1083-128
INSTALLATION OF THE ROUTER MF283V
1. Install the desktop router as shown below.
2. Connect the power supply to the power input (4) and then to the power socket.
3. Turn the power switch (3) to ON to turn the device on.
CONNECTING THE KIT
For connecting the kit Ref. 1083/783, EXCLUSIVELY follow the instructions in the following
paragraph.
CONNECTING OVER WiFi
LAN1/WAN LAN2 LAN3 LAN4
POWER
ON
OFF
The Multi-User Call Forwarding Device Ref. 1083/83 can be connected to the router over a WiFi connection.
To make the connection, check the WiFi box as the connection type when configuring the device Ref.
1083/83. A smartphone or tablet with the CallMe app installed is needed to set up the device.
