U-Line H-5493 Manuel utilisateur

PAGE 1 OF 6 0521 IH-5493

ROLL-UP TRAFFIC

SIGN STAND

1-800-295-5510

uline.com

H-5493, H-5494, H-5495

H-5496, H-5497

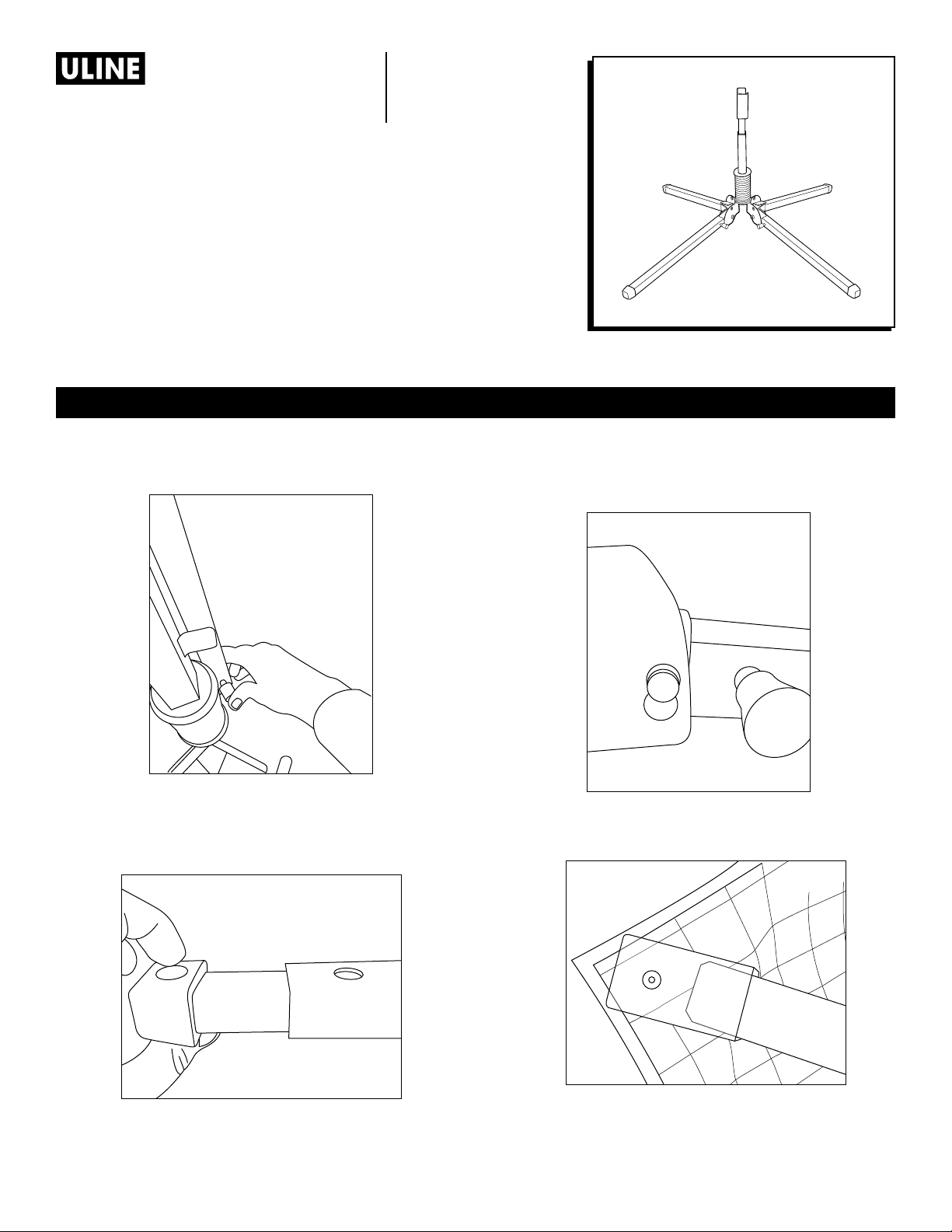

SET-UP

1. Push in kick pins and release each of the four legs.

(See Figure 1)

2. To adjust the length of the legs, pull on the black

foot of the leg until the locking pin clicks into place.

(See Figure 2)

3. If desired, adjust the height of the legs by pulling

up on the stand until the locking pins slide into their

second position. (See Figure 3)

4. Unroll sign and insert cross brace into the plastic

pockets. (See Figure 4)

Figure 1

Figure 3

Figure 2 Figure 4

Para Español, vea páginas 3-4.

Pour le français, consulter les pages 5-6.

PAGE 2 OF 6 0521 IH-5493

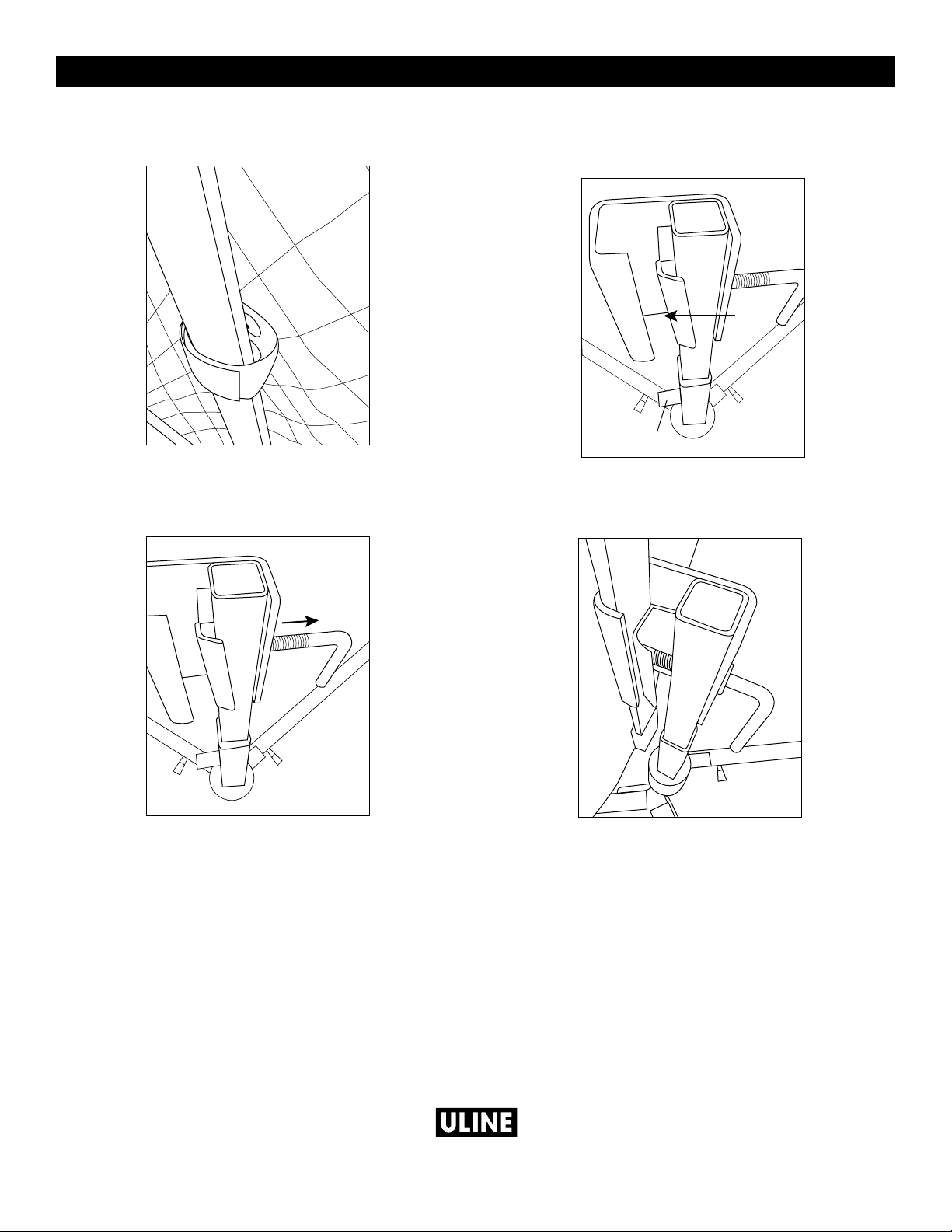

SET-UP CONTINUED

5. Tighten Velcro strap around cross brace to secure it

to the back of the sign face. (See Figure 5)

6. Unscrew the locking mechanism on the stand and

push it back all the way in order to allow room to

insert the sign. (See Figure 6)

7. Insert the sign into the stand so that the bottom

plastic pocket is resting on the ledge protruding

from the stand. (See Figure 7)

8. Tighten screw until the locking mechanism secures

the sign in place. (See Figure 8)

Figure 5

Figure 6 Figure 8

Figure 7

Insert

Sign

Here

Ledge

-800-295-551

uline.com

PAGE 3 OF 6 0521 IH-5493

800-295-5510

uline.mx

BASE PARA LETREROS

VIALES ENROLLABLES

H-5493, H-5494, H-5495

H-5496, H-5497

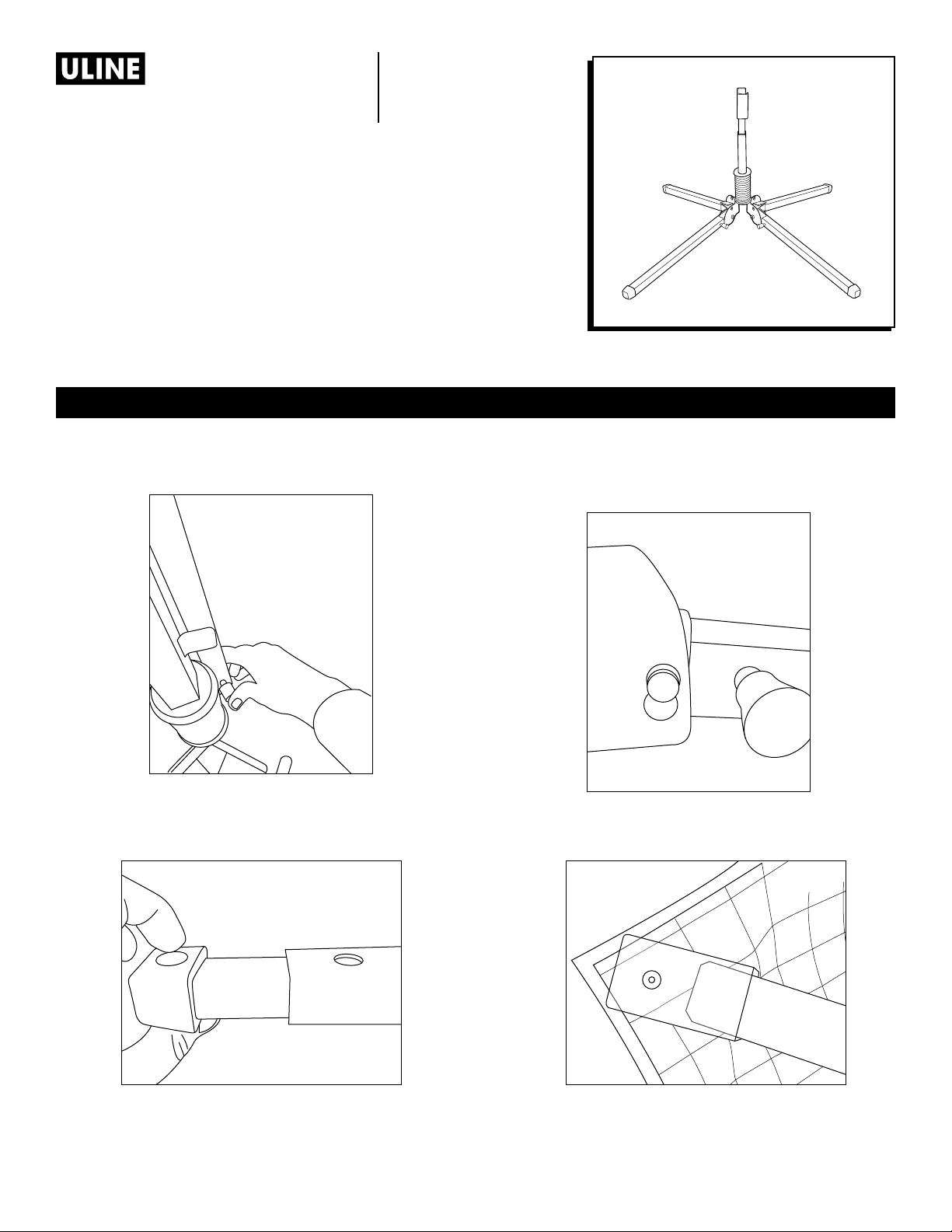

INSTALACIÓN

1. Presione los pernos ajustadores y libere cada una

de las cuatro patas. (Vea Diagrama 1)

2. Para ajustar lo largo de las patas, jale la pata

negra hasta que el pasador de bloqueo se ajuste

en su lugar haciendo clic. (Vea Diagrama 2)

3. Si lo desea, ajuste la altura de las patas jalando la

base hacia arriba hasta que los pasadores de bloqueo

se deslicen a su segunda posición. (Vea Diagrama 3)

4. Desenrolle el letrero e inserte la cruceta dentro de

los bolsillos de plástico. (Vea Diagrama 4)

Diagrama 1

Diagrama 3

Diagrama 2 Diagrama 4

PAGE 4 OF 6 0521 IH-5493

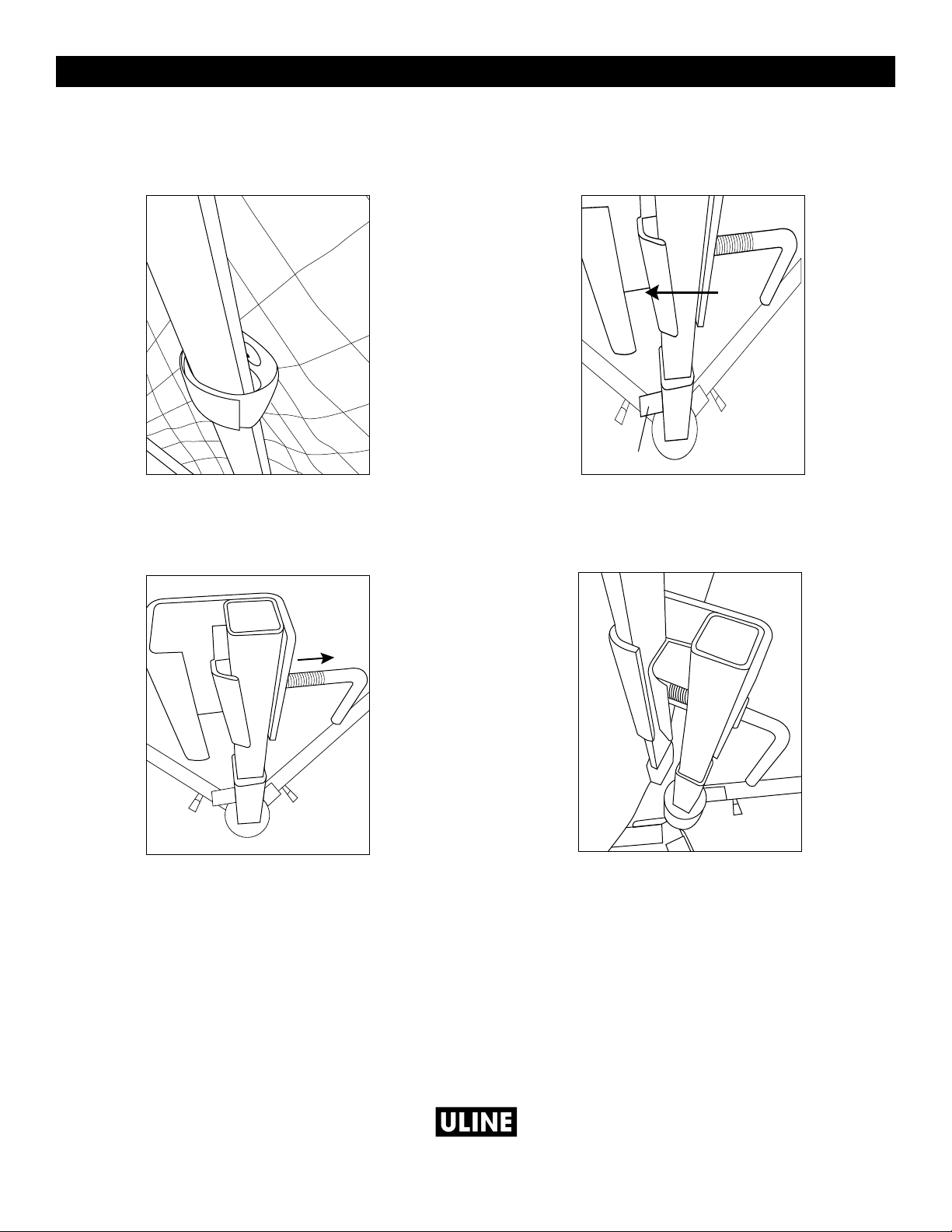

CONTINÚA INSTALACIÓN

5. Apriete la cinta de Velcro alrededor de la cruceta

para asegurarla a la cara posterior del letrero.

(Vea Diagrama 5)

6. Desatornille el mecanismo de seguro de la base y

sáquelo todo para dar espacio a insertar el letrero.

(Vea Diagrama 6)

7. Inserte el letrero en la base para que el fondo del

bolsillo de plástico descanse en el reborde salido

de la base. (Vea Diagrama 7)

8. Apriete el tornillo hasta que el mecanismo de cierre

asegure el letrero en su lugar. (Vea Diagrama 8)

Diagrama 5

Diagrama 6 Diagrama 8

Diagrama 7

Inserte

Letrero

Aquí

Reborde

00-295-551

uline.mx

PAGE 5 OF 6 0521 IH-5493

1-800-295-5510

uline.ca

SUPPORT POUR PANNEAU

DE SIGNALISATION

ENROULABLE

H-5493, H-5494, H-5495

H-5496, H-5497

INSTALLATION

1. Appuyez sur les goupilles pour relâcher chacun des

quatre pieds. (Voir Figure 1)

2. Pour régler la longeur des pieds, pressez et tirez sur

la partie noire au bas du pied jusqu'à ce que les

goupilles de verrouillage s'encliquettent en place.

(Voir Figure 2)

3. Pour régler la hauteur des pieds, tirez le support vers

le haut jusqu'à ce que les goupilles de verrouillage

glissent dans leur deuxième position. (Voir Figure 3)

4. Déroulez le signe et insérez la barre transversale

dans la pochette en plastique. (Voir Figure 4)

Figure 1

Figure 3

Figure 2

Figure 4

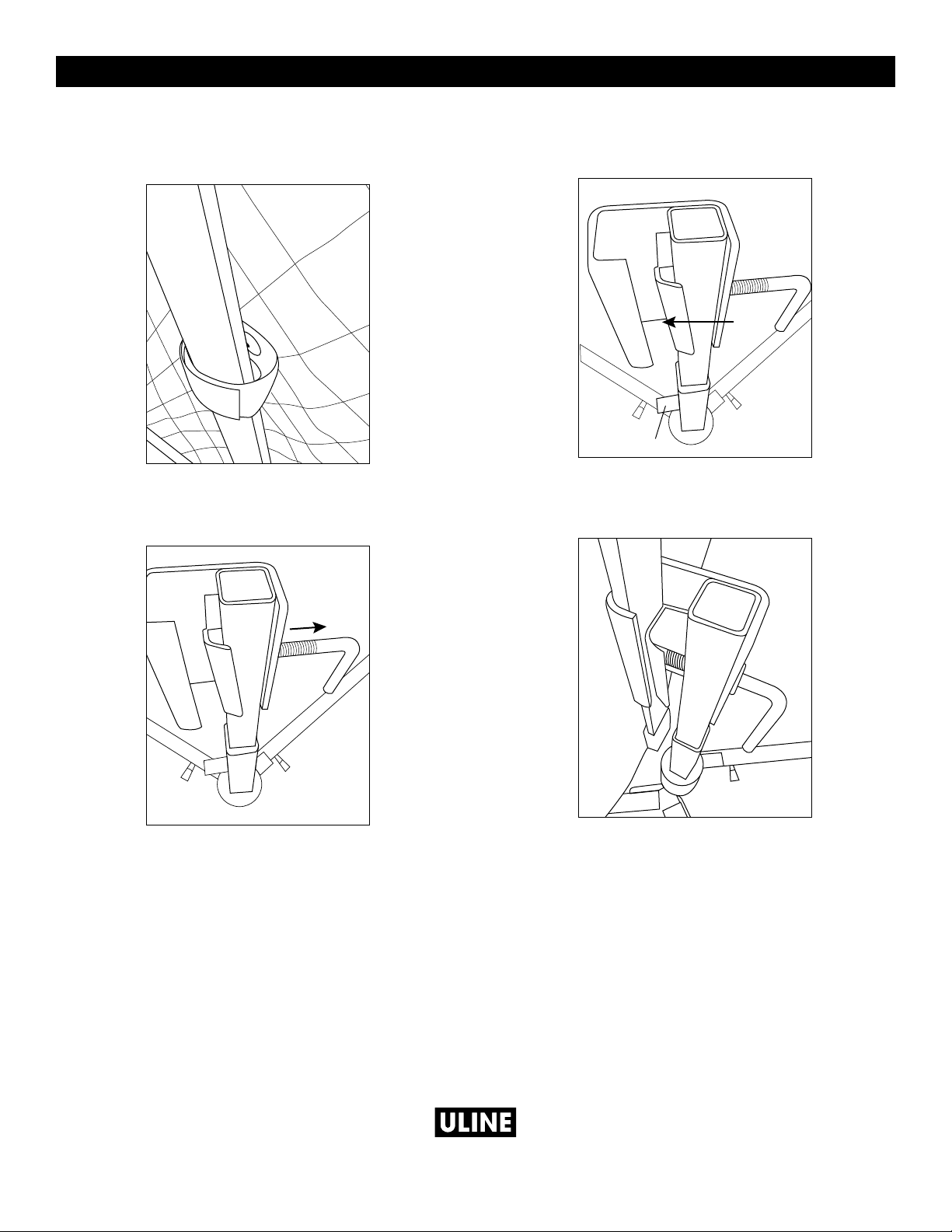

PAGE 6 OF 6 0521 IH-5493

INSTALLATION SUITE

5. Serrez la sangle en Velcro autour de la barre

transversale pour la fixer à l'arrière du centre du

signe. (Voir Figure 5)

6. Dévissez le mécanisme de verrouillage du support et

déplacez-le complètement vers l'arrière afin d'avoir

assez d'espace pour insérer le signe. (Voir Figure 6)

7. Insérez le signe dans le support de telle manière

que la pochette en plastique inférieure repose sur le

rebord en saillie du support. (Voir Figure 7)

8. Serrez la vis jusqu'à ce que le mécanisme de

verrouillage maintenne le signe en place.

(Voir Figure 8)

Figure 5

Figure 6 Figure 8

Figure 7

Insérez

le signe

ici

Rebord

-800-295-551

uline.ca
