H-4203

DRUM CRADLE

1-800-295-5510

uline.com

PARTS

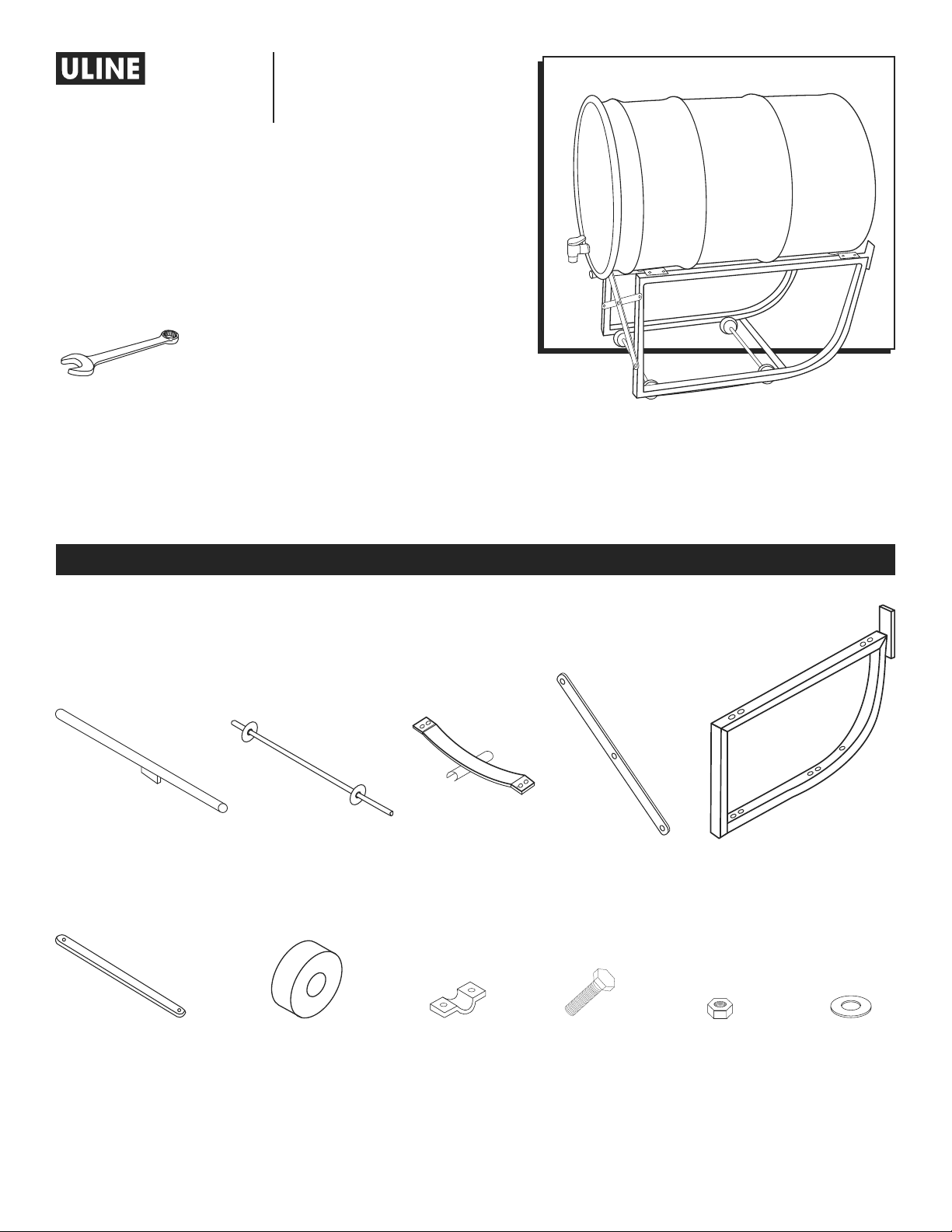

Tilt Bar Axle x 2 Saddle x 2 Cross Brace x 2 Side Frame x 2

TOOL NEEDED

3/8"(10mm) Wrench x 2

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

Bottom Spreader Bar Washer x 23Nut x 23

3"Wheel Polyprop. x 4 Axle Clip x 4 Bolt x 23

PAGE 2 OF 9 0321 IH-4203

WARNING! Intended for specific functions.

Please adhere to the following instructions to

ensure safe and proper use:

• The maximum capacity, including drum, is 600 lbs.

• Use with standard 55 gallon steel drums.

• Make sure spigot is in proper position before

tilting. Drum should not be rolled when cradle

and drum are horizontal.

• Tilt drums only standing directly on floor. Do not

attempt to tilt drums from pallets or dollies.

• Wheels are supplied to facilitate moving cradle

easily into storage or dispensing position. Do not

move cradle long distances. When movement is

needed, move loaded unit slowly.

• Do not roll down inclines.

NOTE: Initially assemble all parts loosely. Tighten

bolts at end of assembly and before using.

1. Attach saddles to the tops of both side frames using

4 bolts, 4 nuts and 4 washers per saddle.

(See Figure 1)

2. Attach the 2 cross braces together using 1 bolt, 1 nut

and 1 washer. Attach the assembled cross braces to

the front of both side frames using 4 bolts, 4 nuts and 4

washers. (See Figure 2)

3. Turn drum cradle upside down. Attach spreader bar

to side frames using 2 bolts, 2 nuts and 2 washers.

(See Figure 3)

4. With drum cradle upside down, slide wheels onto axles.

Place axle clips over the axles and attach to side

frames using 4 bolts, 4 nuts and 4 washers per axle.

(See Figure 4)

5. Tighten all bolts. Insert tilting bar into slotted tubes

under saddles. (See Figure 5)

ASSEMBLY

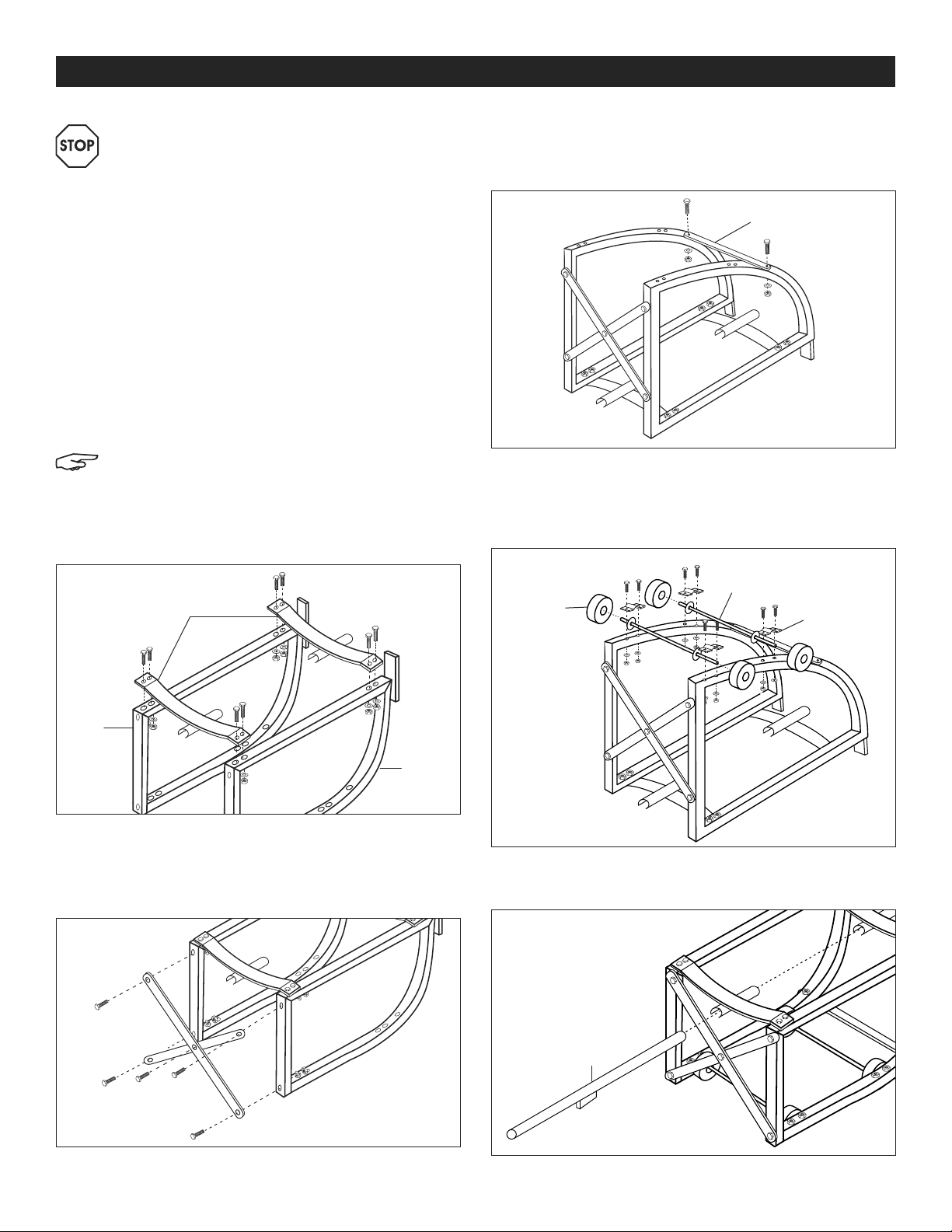

Figure 1

Side

Frame

Side

Frame

Saddles

Spreader

Bar

Wheel

Axle

Clip

Tilting

Bar

Figure 2

Figure 3

Figure 4

Figure 5

PAGE 3 OF 9 0321 IH-4203

OPERATION

1. Place cradle next to drum. (See Figure 6)

NOTE: Make sure cradle prongs are securely

under drum.

2. Place tilting bar into slotted tube in saddle. Place

hook over lip of drum. (See Figure 7)

3. Tip load on curved section of cradle. (See Figure 8)

4. Move cradle to storage or dispensing location.

(See Figure 9)

NOTE: Store tilting bar in slotted tubes under

the saddles while drum and cradle are in use

or being stored.

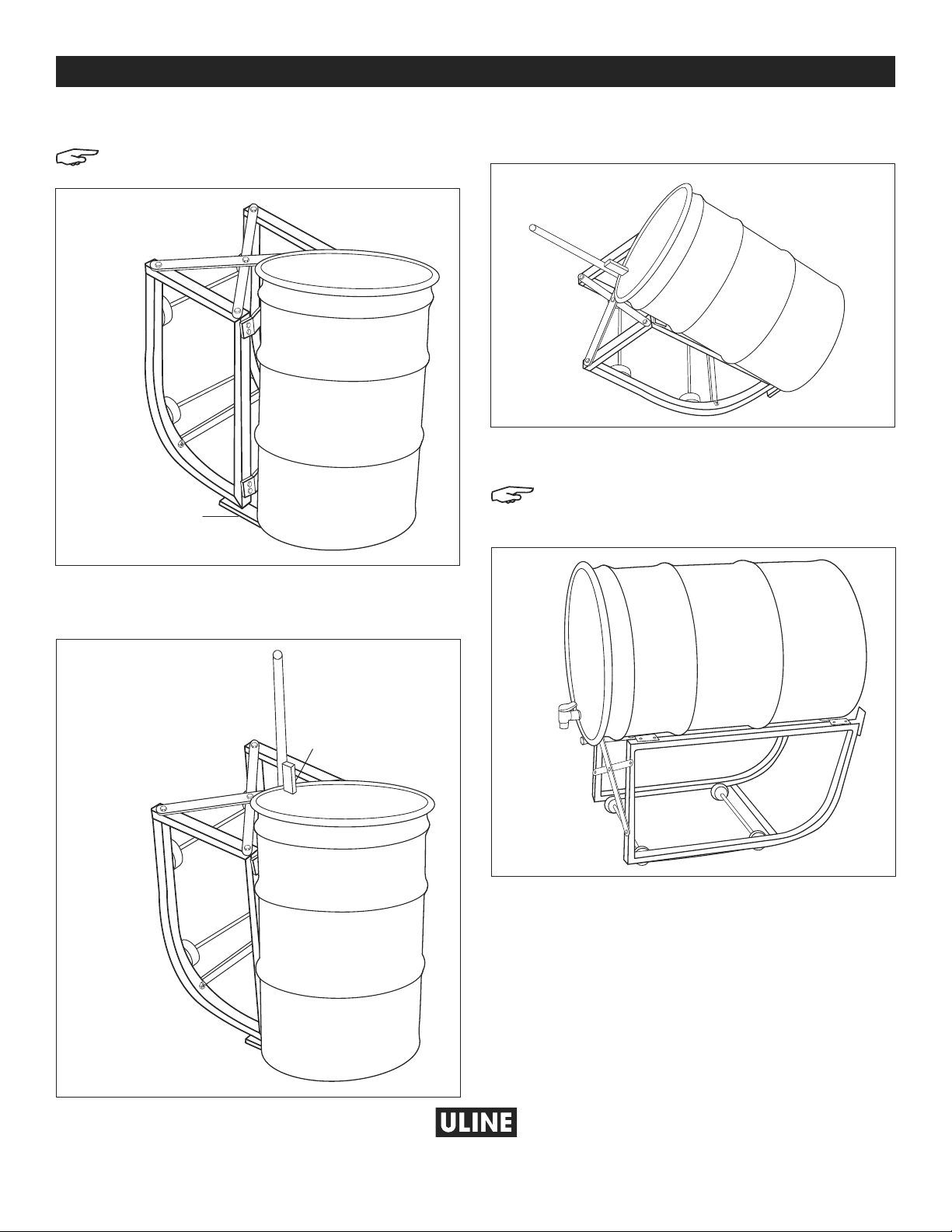

Figure 6

Figure 7

Figure 8

Figure 9

Cradle

Prong

Hook

-800-295-551

uline.com

PAGE 4 OF 9 0321 IH-4203

H-4203

BASE PARA TAMBO

800-295-5510

uline.mx

PARTES

HERRAMIENTA NECESARIA

2 Llaves 10 mm (3/8")

Palanca para Inclinar 2 Eje 2 Monturas 2 Refuerzos

Transversales

2 Armazones Laterales

Barra Separadora

Inferior

23 Rondanas23 Tuercas

4 Ruedas de Poliprop.

de 7.6 cm (3”)

4 Clips de Eje 23 Pernos

PAGE 5 OF 9 0321 IH-4203

¡ADVERTENCIA! Destinado para funciones específicas.

Favor de adherirse a las instrucciones siguientes por

seguridad y para uso adecuado.

• La capacidad máxima, incluyendo el tambo, es 272 kg

(600 lbs.)

• Use con tambos de acero estándar de 208 L (55 galones.)

• Asegúrese que la boquilla está en la posición adecuada

antes de inclinarlo. El tambo no debe rodarse cuando la

base y el tambo están horizontales.

• Incline el tambo solamente si está de pie directamente

en el piso. No intente inclinar tambos en tarimas o

plataformas con ruedas.

• Las llantas son proporcionadas para facilitar el traslado

de la base durante almacenamiento o en la posición

para despachar. No mueva la base en distancias largas.

Cuando necesite moverla, mueva la unidad lentamente.

• No rodarla hacia abajo por superficies inclinadas.

NOTA: Inicialmente ensamble todas las partes sueltas.

Ajuste los pernos al terminar de ensamblar y antes de

utilizarla.

1. Fije las monturas en la parte superior lateral de ambos

armazones utilizando 4 pernos, 4 tuercas y 4 rondanas.

(Vea Diagrama 1)

2. Fije los refuerzos transversales uniéndolos con 1 perno, 1

tuerca y 1 rondana. Fije el refuerzo transversal ensamblado

al frente de ambos lados del armazón utilizando 4 pernos,

4 tuercas y 4 rondanas. (Vea Diagrama 2)

3. Ponga la base para tambo boca abajo. Fije la barra

separadora a los lados del armazón utilizando 2 pernos,

2 tuercas y 2 rondanas. (Vea Diagrama 3)

4. Con la base para tambo boca abajo, deslice las ruedas

dentro de los ejes. Coloque los clips sobre los ejes y fíjelos

a los armazones laterales utilizando 4 pernos, 4 tuercas y

4 rondanas. (Vea Diagrama 4)

5. Apriete todos los pernos. Inserte la palanca para

inclinación dentro de los tubos ranurados debajo de las

monturas. (Vea Diagrama 5)

ENSAMBLE

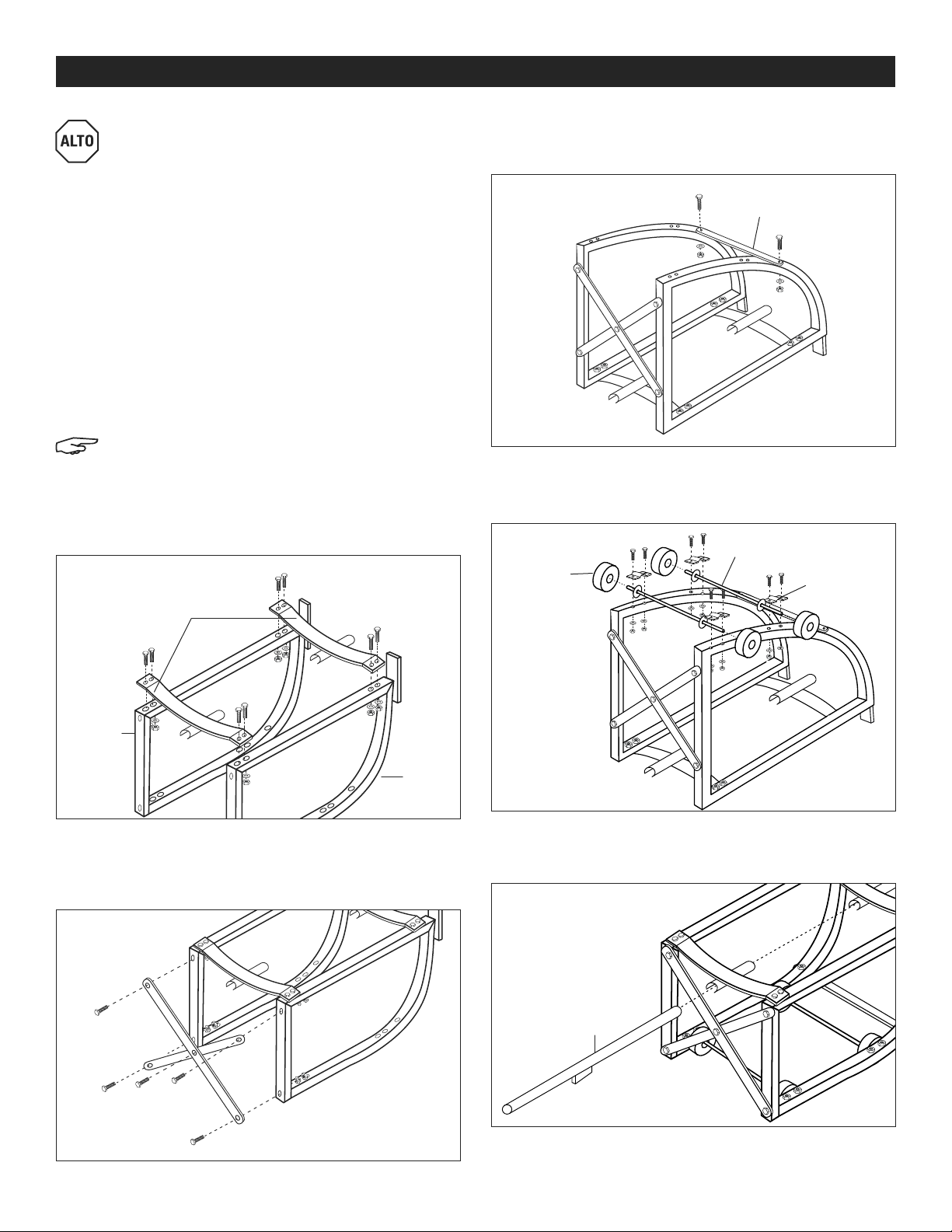

Diagrama 2

Diagrama 3

Diagrama 4

Diagrama 5

Diagrama 1

Armazón

Lateral

Monturas

Palanca

para

Inclinación

Barra

Separadora

Rueda

Eje

Clip de

Eje

Armazón

Lateral

PAGE 6 OF 9 0321 IH-4203

FUNCIONAMIENTO

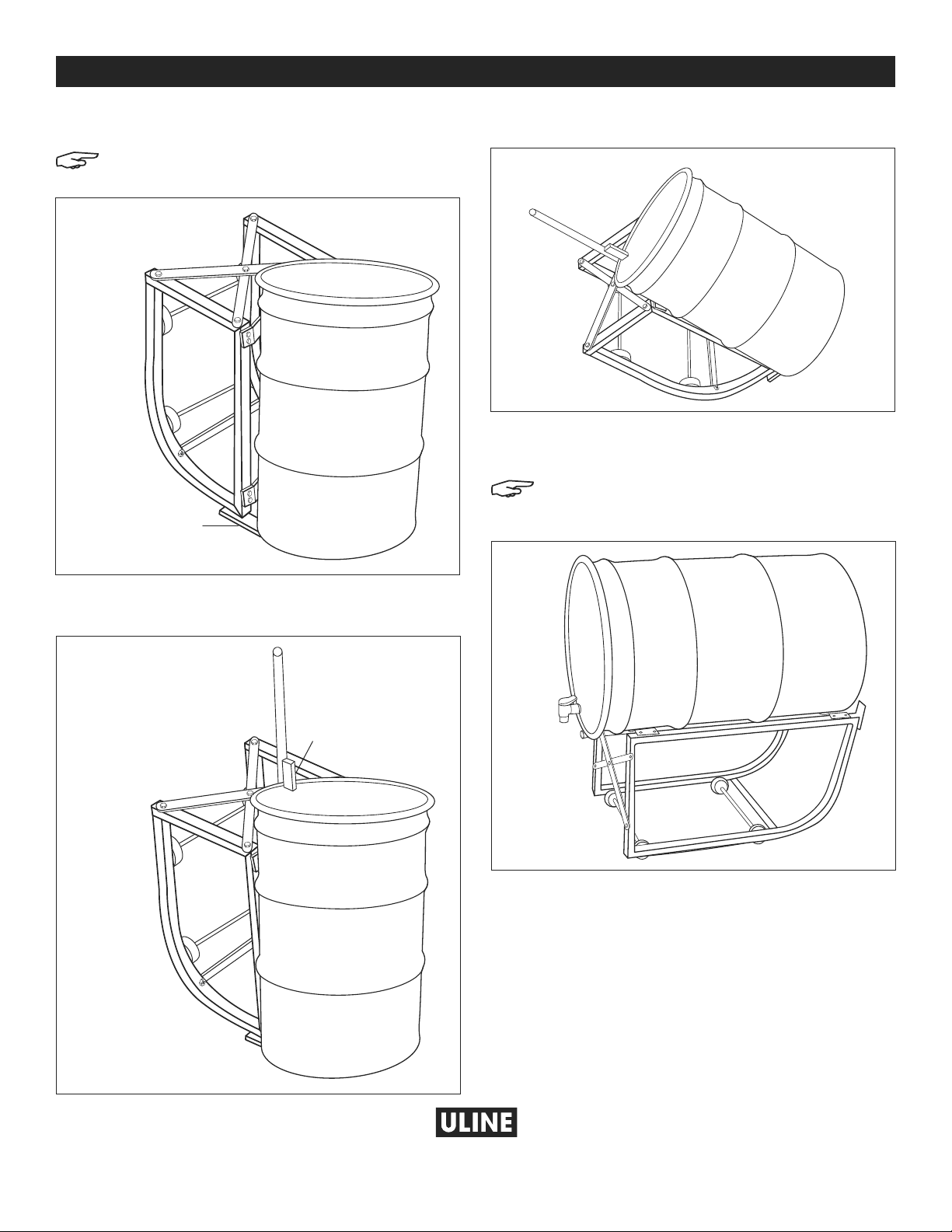

1. Coloque la base al lado del tambo. (Vea Diagrama 6)

NOTA: Cerciórese que las puntas de la base están

aseguradas debajo del tambo.

2. Coloque la palanca para inclinación dentro del tubo

en la montura. Coloque el gancho sobre el borde del

tambo. (Vea Diagrama 7)

3. Cargue el extremo en la sección curvada de la base.

(Vea Diagrama 8)

4. Mueva la base a la ubicación para almacenamiento o

despacho. (Vea Diagrama 9)

NOTA: Guarde la barra para inclinación en los

tubos ranurados debajo de las monturas mientras

el tambo y la base están siendo utilizados o

almacenados.

Diagrama 6

Diagrama 7

Diagrama 8

Diagrama 9

Puntas

de Base

Gancho

00-295-551

uline.mx

PAGE 7 OF 9 0321 IH-4203

H-4203

SUPPORT À FÛT

1-800-295-5510

uline.ca

PIÈCES

OUTIL REQUIS

Clé 10 mm (3/8po) x 2

Levier de basculement Essieu x 2 Appui x 2 Renfort transversal x 2 Cadre latéral x 2

Barre d’écartement

inférieure

Rondelle x 23Écrou x 23

Roue de 7.6 cm (3po),

polyprop. x 4

Attache d’essieu x 4 Boulon x 23

PAGE 8 OF 9 0321 IH-4203

AVERTISSEMENT! Conçu pour des utilisations particulières.

Veuillez respecter les instructions suivantes afin d'assurer

une utilisation sécuritaire et appropriée

:

• La capacité de poids maximale est 272 kg. (600lb.)

fût inclus.

• Utiliser avec des fûts en acier standard de 208 litres

(55 gallons US).

• Assurez-vous que le robinet est à la position

appropriée avant d'incliner. Le fût ne doit pas être

roulé quand le support et le fût sont en position

horizontale.

• Inclinez des fûts uniquement lorsque vous êtes

directement sur le sol. Ne tentez pas d

incliner des

fûts lorsque vous êtes sur une palette ou un chariot.

• Les roues sont fournies pour faciliter le déplacement

du support aux emplacements de distribution ou

d’entreposage. Ne déplacez pas le support sur de

grandes distances. Si un support chargé doit être

déplacé, déplacez-le lentement.

• Ne le faites pas rouler dans des pentes descendantes.

REMARQUE: Assemblez d'abord lâchement

toutes les pièces. Serrez les boulons au terme de

l'assemblage, avant l'utilisation.

1. Fixez les appuis sur le dessus des deux cadres latéraux

à l'aide de 4 boulons, 4 écrous et 4 rondelles par appui.

(Voir Figure1)

2. Raccordez les deux renforts transversaux à l'aide

de 1 boulon, 1 écrou et 1 rondelle. Fixez les renforts

transversaux assemblés à l'avant des deux cadres

latéraux à l’aide de 4 boulons, 4 écrous et 4 rondelles.

(Voir Figure2)

3. Inversez le support de fût. Fixez la barre d'écartement

aux cadres latéraux à l'aide de 2 boulons, 2 écrous et

2 rondelles. (Voir Figure3)

4. Avec le support à fût à l'envers, installez les roues sur les

essieux. Positionnez les attaches d'essieu sur les essieux

et fixez-les aux cadres latéraux à l'aide de 4 boulons, 4

écrous et 4 rondelles par essieu. (Voir Figure4)

5. Serrez tous les boulons. Insérez le levier de basculement

dans les tubes fendus sous les appuis. (Voir Figure5)

ARRÊT

ASSEMBLAGE

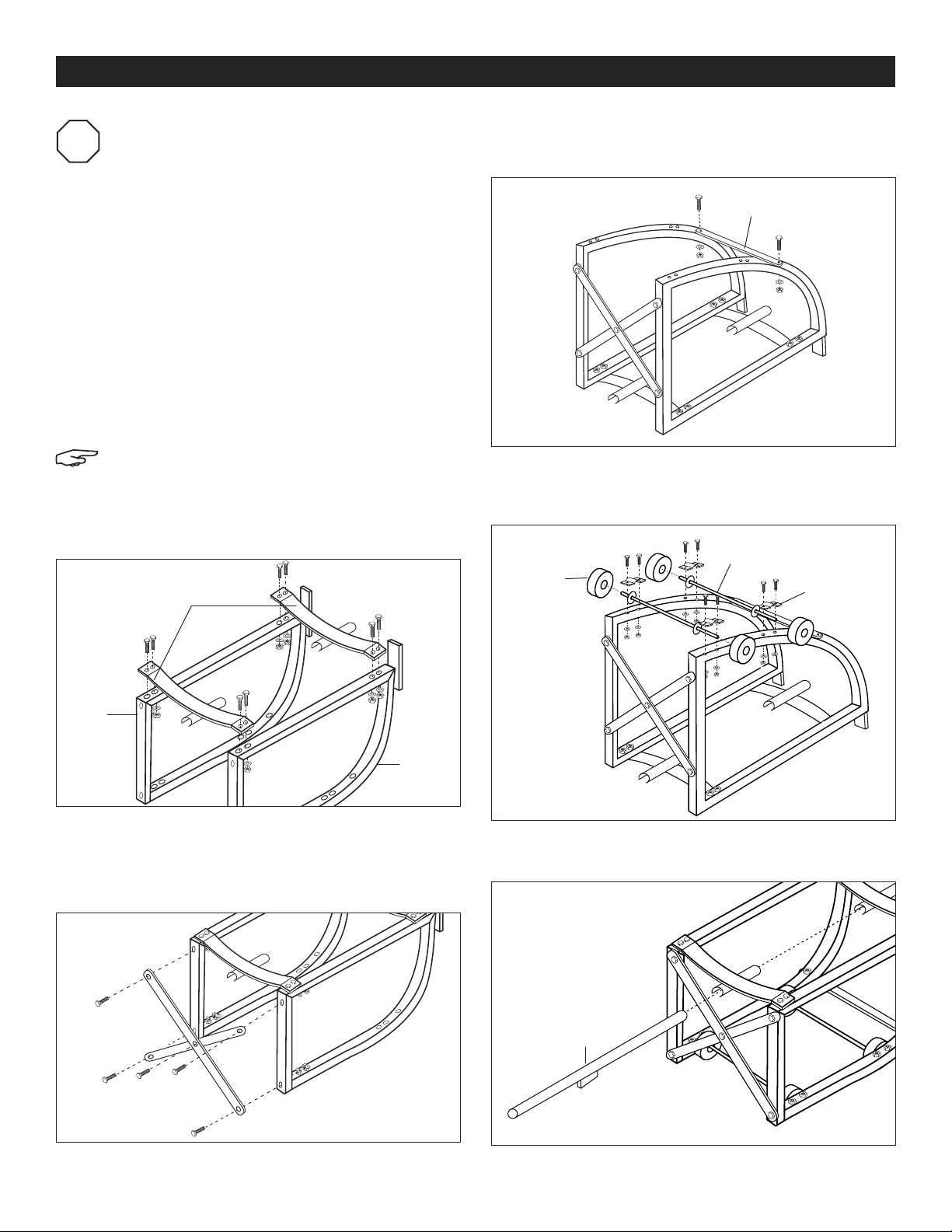

Figure 2

Figure 1

Cadre

latéral

Cadre

latéral

Appuis

Figure 5

Levier de

basculement

Figure 3 Barre

d'écartement

Figure 4

Roue

Essieu

Attache

d'essieu

PAGE 9 OF 9 0321 IH-4203

FONCTIONNEMENT

1. Positionnez le support à côté du fût. (Voir Figure6)

REMARQUE: Assurez-vous que les fourches du

support sont fermement insérées sous le fût.

2. Insérez le levier de basculement dans le tube fendu de

l'appui. Positionnez le crochet par dessus le rebord du fût.

(Voir Figure7)

3. Renversez la charge sur la section courbe du support.

(Voir Figure8)

4. Déplacez le support à l'emplacement de distribution ou

d'entreposage. (Voir Figure9)

REMARQUE: Rangez le levier de basculement dans

les tubes fendus sous les appuis pendant l'utilisation

ou l'entreposage de l'ensemble support et fût.

Figure 6

Figure 7

Figure 8

Figure 9

Fourche du

support

Crochet

-800-295-551

uline.ca
