3.7 Einstellen/Justieren
1. Höhe einstellen (SET ALTI)

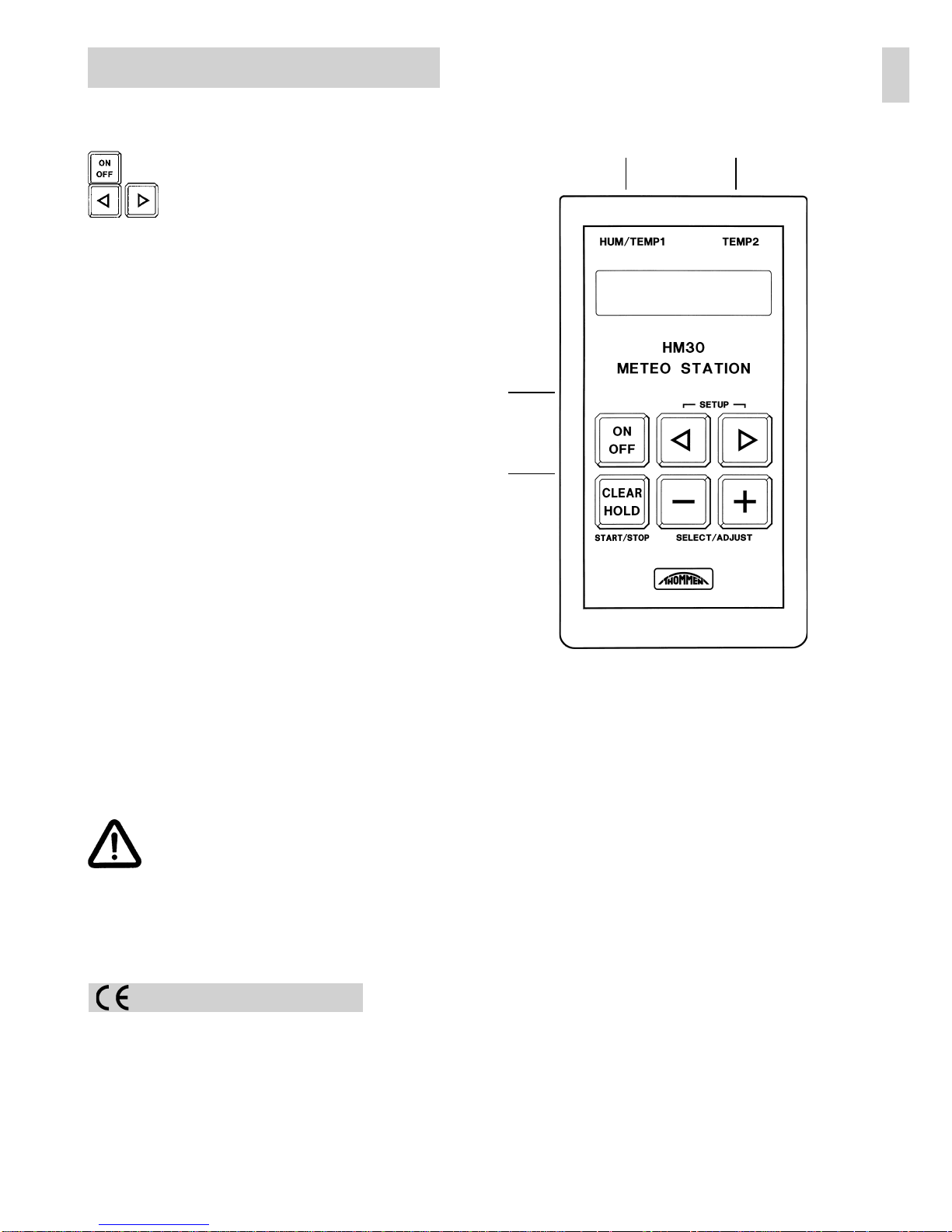

Zu Beginn einer Höhenmessung muss das
HM30 auf die Ist-Höhe eingestellt werden.
Verändern Sie Ihren Standort, muss von Zeit
zuZeitdieHöheanhandbekannterFixpunkte
überprüftundeventuellkorrigiertwerden.Dies
isterforderlich,weildieBestimmungderHöhe
über den Luftdruck erfolgt, welcher ständigen
Schwankungen unterworfen ist. Das Instru-
ment berechnet dabei die Höhe aus dem
gemessenen Luftdruck und der Temperatur.
Die im Jahresmittel herrschenden Druck-/
Temperaturwerte sind in der Norm DIN/ISO
2533 festgelegt. Leider hält sich die Atmo-
sphäre nicht immer an die Norm, was sich in
entsprechenden Abweichungen der Höhen-
messung auswirkt.
Aus der eingestellten Höhe und dem gemes-
senen aktuellen Luftdruck wird der reduzierte
Luftdruck QNH automatisch berechnet.
2. QNH einstellen (SET QNH)
DerreduzierteLuftdruckQNHistderabsolute
LuftdruckinStandorthöhe,reduziertaufMee-
reshöhe (nach DIN/ISO 2533).
Wird der QNH eingestellt, so kann aus dem
aktuellen Luftdruck die momentane Standort-
höheüberMeerberechnetwerden.DasHM30
zeigt die berechnete Höhe an.
3. Barometer justieren (SET BARO)
Der aktuelle Luftdruck-Messwert (QFE) kann
beiBedarfjustiertwerden.Dazuistjedochein
genaues Referenzinstrument erforderlich.
REVUETHOMMENAGbietetIhnenalsSCS-
Kalibrierstelle auch die Neu-Kalibration des
Instrumentes an.
4. Feuchte-/Temperatur-Kombifühler ju-
stieren
Zum Justieren des Fühlers benötigen Sie die
separate Anleitung und entsprechende
Kalibrier-Lösungen, sowie einen Adapter.
Der Fühler kann aber auch direkt an folgende
akkreditierteSCS-PrüfstellezurNeu-Kalibrie-
rung gesandt werden:
ROTRONIC AG, Grindelstr. 6, Postfach,
CH-8303 Bassersdorf
Tel.Nr.+4118381111,FaxNr.+4118364424
5. Thermometer(Einstechfühler)justieren
(SET TEMP2)
Wenn nötig kann der Temperaturmesswert
justiert werden. Der Fühler muss dazu mit
einemgenauen Referenzthermometer vergli-
chen werden.
3.8 RS 232 - Betrieb
DasHM30 kann voneinem Personal Compu-
ter mit RS 232-Interface fernbedient werden.
Die automatische Abschaltung (Kapitel 3.2)
ist ausser Funktion. Die Verbindung erfolgt
mit dem optionalen Kommunikationspaket.

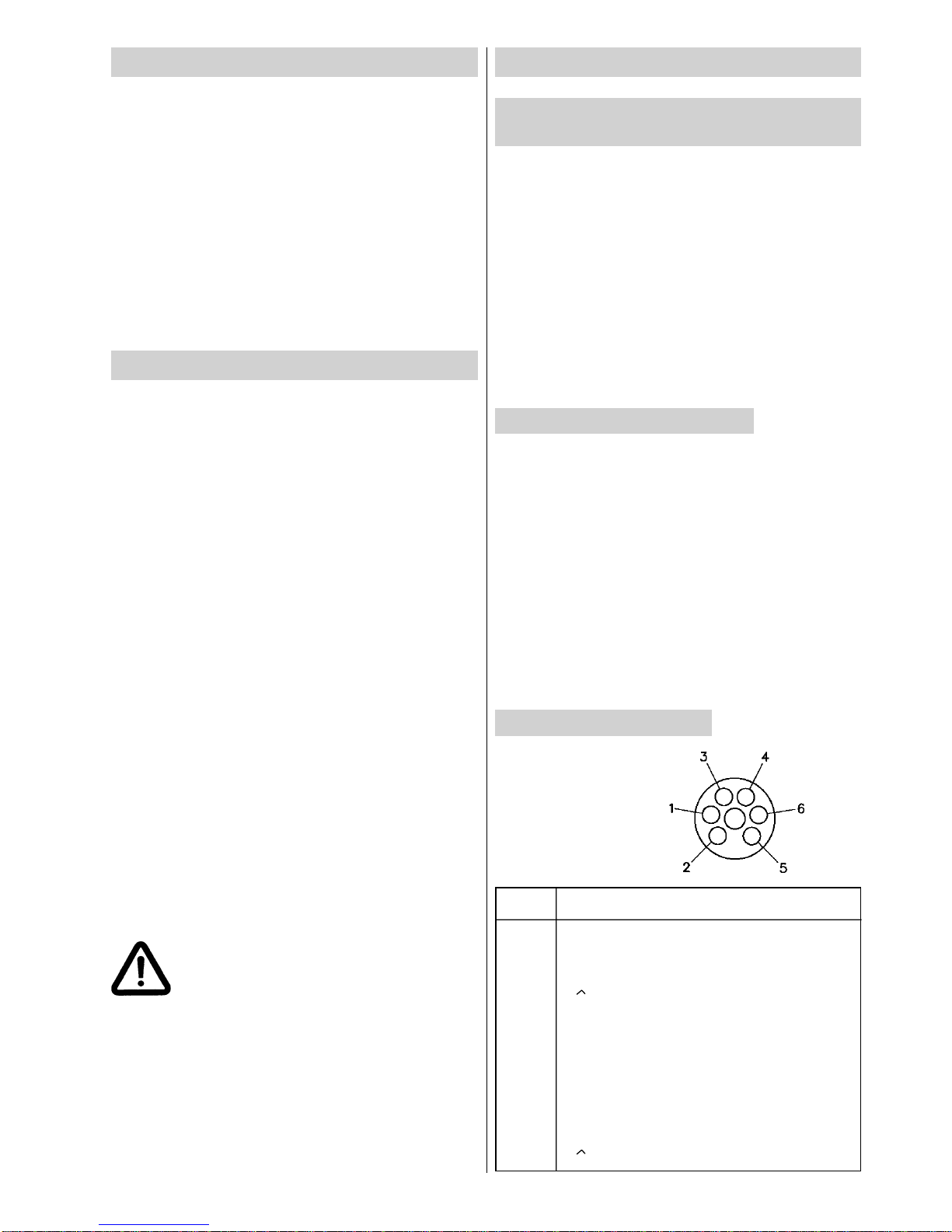

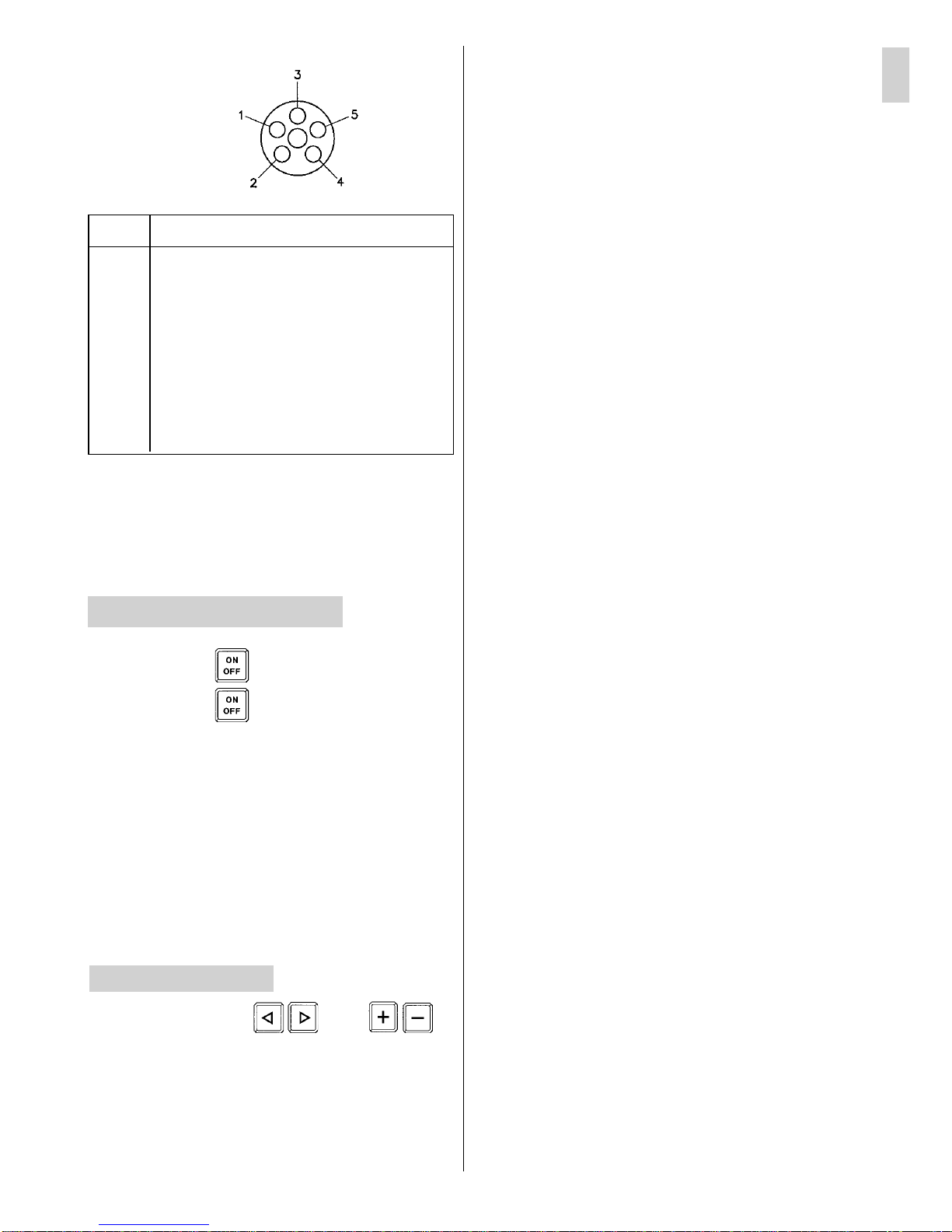

Steckerbelegung RS 232, DB 9 (female)
Pin Belegung Pin Belegung
1 DCD 6 DSR
2 TXD 7 RTS
3 RXD 8 CTS
4 DTR 9 SHIELD
5 GND
Protokoll
ASCII-Befehle
9600/2400/1200baud,8bit,noparity,1stopbit
Hinweise
• Es werden nur Kleinbuchstaben akzeptiert
• Nach "setbaud"-Befehl >100 ms Wartezeit
vor dem nächsten Befehl
• NachderAntwort>10msWartezeitvordem
nächsten Befehl
• Nach dem Einschalten bzw. "setdefault"-
Befehl >6 sec Wartezeit vor dem nächsten
Befehl
• Jedem Steuerbefehl kann "*" und "Check-
summe" angehängt werden. Die Zeichen-
kette muss in jedem Fall mit "CR" (13 dez)
abgeschlossen werden
• Die Checksumme wird aus dem nieder-
wertigsten Byte gebildet (inkl. *)
• Die Antwort vom HM30 ersehen Sie aus der
nachfolgenden Tabelle
• Das Zeichen _ steht für Leertaste (Space)
