TESTO 831 Manuel utilisateur
Bedienungsanleitung de
Instruction manual en
Mode d’emploi fr
Manual de instrucciones es
Manuale di istruzioni it
Manual de instruções pt
Handleiding nl
testo 831 (0560 8316)
2
1. Allgemeine Hinweise
Lesen Sie dieses Dokument aufmerksam durch und machen Sie
sich mit der Bedienung des Produkts vertraut, bevor Sie es ein-
setzen. Bewahren Sie dieses Dokument griffbereit auf, um bei
Bedarf nachschlagen zu können.
2. Produktbeschreibung
3. Sicherheitshinweise
Elektrische Gefahren vermeiden:
Infrarotmessung: Bei Messung von spannungsführenden
Teilen erforderliche Sicherheitsabstände einhalten.
Produktsicherheit / Gewährleistungsansprüche wahren:
Nur sach- und bestimmungsgemäß und unter Einhaltung der
vorgegebenen Parameter einsetzen. Keine Gewalt anwenden.
Nicht elektromagnetischer Strahlung (z. B. Mikrowellen, Induk-
tionsheizungen), statischer Aufladung, Hitze oder starken
Temperaturschwankungen aussetzen.
Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instand-
haltungsarbeiten ausdrücklich in der Dokumentation beschrie-
ben ist.
Infrarot-Sensor, Laser
Batteriefach
Display Messtaste:
Infrarot-Messung
Infrarot-
Messung
Zubehör
Bezeichnung Artikel-Nr.
Emissionsklebeband
= 0,95 0554 0051
Ein-/Aus-
schalten
Lederschutzhülle,
inkl. Gürtelhalter
Art.-Nr. 0516 8302
3
Laserstrahlung!
Nicht in den Laserstrahl blicken.
Fachgerecht entsorgen:
Defekte Akkus / leere Batterien an den dafür vorgesehenen
Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit direkt an Testo senden.
Wir sorgen für eine umweltschonende Entsorgung.
4. Bestimmungsgemäße Verwendung
Das testo 831 ist ein kompaktes Infrarot-Thermometer zur
berührungslosen Messung von Oberflächentemperaturen.
Nicht für diagnostische Messungen im medizinischen
Bereich geeignet!
5. Technische Daten
Eigenschaft testo 831
Messgröße °C/°F
Messbereich IR -30...+210 °C
Auflösung IR 0,1 °C
Genauigkeit IR ±1,5 °C oder 1,5% v.Mw. (-20,0...+210,0 °C) 1;
(bei 23°C)+/- 1 Digit ±2,0 °C oder 2,0% v.Mw. (-30,0...-20,1 °C) 1
Emissionsfaktor 0,1...1,0 einstellbar
Messrate IR 0,5 s
Optik (90%-Wert) 30:1 (typisch bei einem Abstand von
1,0 m zum Messobjekt) 2
Einsatztemperatur -20...+50 °C
Transport- / Lagertemperatur -40...+70°C
Spannungsversorgung 9V-Block
Batterie-Standzeit 15 h
Gehäuse ABS
Maße in mm (LxHxB) 190 x 75 x 38
CE-Richtlinie 2014/30/EU
Laser
Lasertyp 2-fach Laser
Leistung < 1 mW
Wellenlänge 645 bis 660 nm
Klasse 2
Norm DIN EN 60825-1:2001-11
1der größere Wert gilt
2+ Öffnungsdurchmesser des Sensors (16mm)
6. Inbetriebnahme
Batterie einlegen: siehe 9.1 Batterie wechseln.
deenfresitptsvnl????
4
7. Bedienung
7.1 Ein- / Ausschalten
Gerät einschalten: Messtaste drücken.
- Alle Display-Segmente leuchten kurz auf. Das Gerät wechselt
in die Infrarot-Messansicht ( leuchtet).
Die Displaybeleuchtung wird bei jeder Tastenbetätigung für 10s
eingeschaltet.
Gerät ausschalten: gedrückt halten, bis das Display erlischt.
Das Gerät schaltet nach 1min ohne Tastenbetätigung selbständig
aus.
7.2 Messen
Hinweise zur Infrarot-Messung (Kapitel 11) beachten.
Das Zurücksetzen der Min- / Max.-Werte erfolgt mit Drücken
der Messtaste.
- Gerät ist eingeschaltet.
IR-Messung
1 Messung starten: Messtaste gedrückt halten.
2 Messobjekt mit Hilfe der Laserpunkt e anpeilen: Laser mar-
kieren oberes und unteres Ende des Messflecks (bei Abstand
zum Messobjekt von 1,0 m; siehe Kapitel 11.2 Messfleck,
Entfernung).
- Der aktuelle Messwert wird angezeigt (2 Messungen pro s)
3 Messung beenden: Taste loslassen.
-HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert
werden bis zur nächsten Messung gehalten.
Zwischen Min.-, Max.- und festgehaltenem Wert wechseln:
drücken.
Messung erneut starten: Messtaste drücken.
Emissionsgrad einstellen
- Gerät befindet sich in der Infrarot-Messansicht.
Wird im Emissionsgradmodus für 3s keine Taste gedrückt,
wechselt das Gerät zur Infrarot-Messansicht.
1 3s gedrückt halten.
2 Emissionsgrad einstellen: oder drücken.
- Das Gerät wechselt zur Infrarot-Messansicht.
5

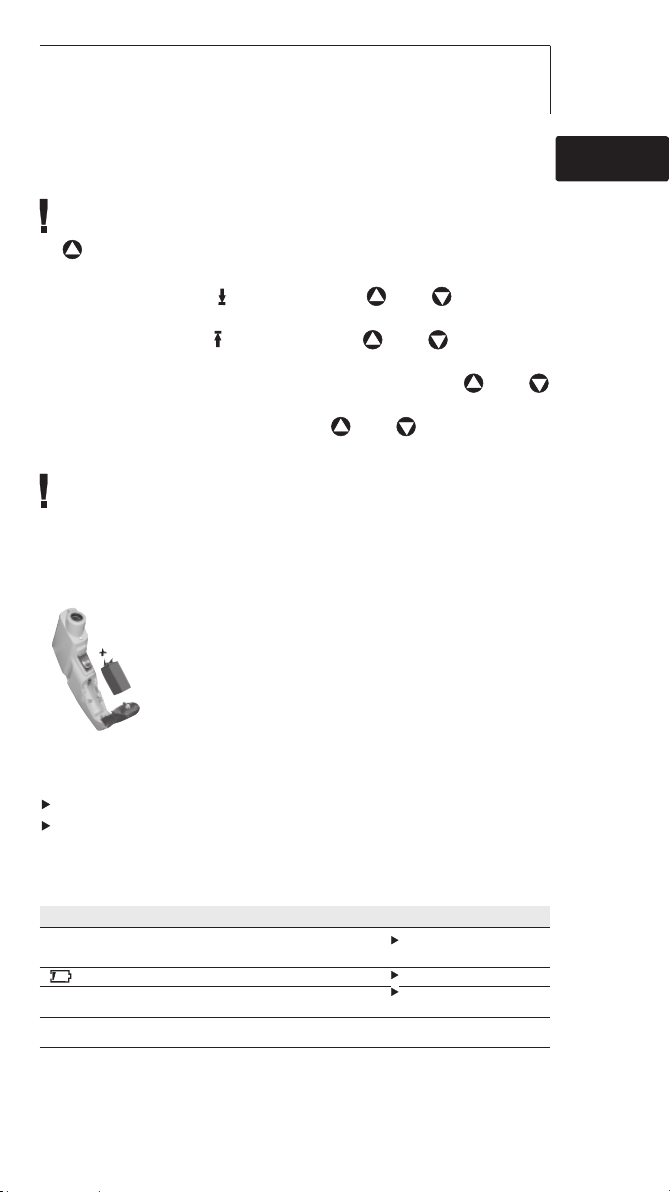

8. Einstellungen
- Gerät ist ausgeschaltet
Wird im Einstellmodus für 3s keine Taste gedrückt, wechselt
das Gerät zur nächsten Ansicht.
1 3s gedrückt halten.
- Das Gerät wechselt in den Einstellmodus.
2 Unteren Alarmwert ( ALARM) einstellen: oder drücken.
Für schnellen Vorlauf Taste gedrückt halten.
3 Oberen Alarmwert ( ALARM) einstellen: oder drücken.
Für schnellen Vorlauf Taste gedrückt halten.
4 Alarmfunktion ein- (on) / ausschalten (oFF) einstellen: oder
drücken.
5 Messgröße einstellen (°C oder °F) : oder drücken.
- Das Gerät wechselt zur Infrarot-Messansicht.
Bei Über- / Unterschreitung der eingestellten Alarmwerte
erfolgt ein optischer und akustischer Alarm.
9. Wartung und Pflege
9.1 Batterie wechseln
Gerät muss ausgeschaltet sein!
1 Batteriefach öffnen: Deckel aufklappen.
2 Verbrauchte Batterie herausnehmen und neue
einlegen. Polung beachten! Minuspol muss
nach einlegen der Batterie sichtbar sein.
3 Batteriefach schließen: Deckel zuklappen.
9.2 Gerät reinigen
Keine scharfen Reinigungs- oder Lösungsmittel verwenden!
Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben.
Die Linse vorsichtig mit einem mit Wasser oder medizinischem
Alkohol benetzten Wattestäbchen reinigen.
10. Fragen und Antworten
Frage Mögliche Ursachen Mögliche Lösung
Displaybeleuchtung funktioniert - Batterie fast leer. Batterie wechseln.
nicht mehr
leuchtet. - Batterie leer. Batterie wechseln.
Gerät läßt sich nicht - Batterie leer. Batterie wechseln.
einschalten
IR-Messansicht: - Messwerte außerhalb des -
- - - leuchtet. Messbereichs.
Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich
bitte an Ihren Händler oder den Testo-Kundendienst.
deenfresitptsvnl????
6
11. Hinweise zur Infrarot (IR) - Messung
11.1 Messmethode
IR-Messung ist eine optische Messung
Linse sauber halten.
Nicht mit beschlagener Linse messen.
Messbereich (Bereich zwischen Gerät und Messobjekt) von
Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine
Feuchtigkeit (Regen, Dampf) oder Gase.
IR-Messung ist eine Oberflächenmessung
Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche
befinden, wird nur die oberste Schicht gemessen, sprich der
Schmutz.
Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen
messen.
Bei kritischen Werten immer mit Kontakt-
Thermometer nachmessen. Besonders im
Lebensmittelbereich: Kerntemperatur mit
Einstech- / Eintauchthermometer messen.
Angleichzeit
Bei Veränderung der Umgebungstemperatur (Wechsel des
Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät
für die Infrarot-Messung eine Angleichzeit von 15min.
11.2 Messfleck, Entfernung
Abhängig von der Entfernung des Messgeräts zum Messobjekt
wird ein bestimmter Messfleck erfasst.
Messoptik (Verhältnis Entfernung : Messfleck)
testo 831
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mmØ 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
Laser
Laser
7
1. General Information
Please read this document through carefully and familiarise
yourself with the operation of the product before putting it to use.
Keep this documentation to hand so that you can refer to it when
necessary.
2. Product Description
3. Safety Information
Avoid electrical hazards:
Infrared measurement: Please adhere to the required safe
distance when measuring on live parts.
Preserving product safety/warranty claims:
Operate the instrument properly and according to its intended
purpose and within the parameters specified. Do not use
force.
Do not expose to electromagnetic radiation (e.g. microwaves,
induction heating systems), static charge, heat or extreme
fluctuations in temperature.
Do not store together with solvents (e.g. acetone).
Open the instrument only when this is expressly described in
the documentation for maintenance purposes.
Laser radiation!
Do not look into laser beam. Laser class 2.
deenfresitptsvnl????
Infrared sensor, laser
Battery
compartment
Display
On/Off switch
Measurement button:
infrared measurement
Infrared
measurement
Accessories
Name Item no.
Emissivity adhesive tape
= 0.95 0554 0051
Leather pouch,
including belt holder
Item no. 0516 8302
8
Ensure correct disposal:
Dispose of defective rechargeable batteries and spent
batteries at the collection points provided.
Send the instrument directly to us at the end of its life cycle.
We will ensure that it is disposed of in an environmentally
friendly manner.
4. Intended Use
testo 831 is a compact infrared thermometer for the non-contact
measurement of surface temperatures.
Not suitable for diagnostic measurements in the medical
sector!
5. Technical Data
Feature testo 831
Parameter °C / °F
Infrared measurement range -30 to +210°C / -22 to +410°F
Infrared resolution 0.1°C / 0.1°F
Infrared accuracy ±1.5°C / 1.8°F or 1.5% of reading (-20 to +210°C / -4 to +412°F) 1;
(at 23°C/73°F) ±2.0°C / 3.6°F or 2.0% of reading (-30 to -20.1°C / -22 to -4°F)1;
+/- 1 digit
Emissivity 0.1 to 1.0 adjustable
Infrared measurement rate 0.5s
Optics (90% value) 30:1 (regarding the distance of
1,0 m to measuring object typically) 2
Operating temperature -20 to +50°C / -4 to +122°F
Transport / Storage temperature -40 to +70°C / -40 to +158°F
Power supply 9V block battery
Battery life 15 h
Housing ABS
Dimensions (LxHxB) 190 x 75 x 38 mm / 7.5 x 3.0 x 1.5 in
CE guideline 2014/30/EC
Laser
Laser type 2 x laser
Power < 1 mW
Wavelength 645 to 660 nm
Class 2
Standard DIN NE 60825-1:2001-11
1the larger value applies
2+ Opening diameter of the sensor (16mm / 0.6 in)
6. Initial Operation
Insert battery: See 9.1 Changing the battery.
9
7. Operation
7.1 Switching on/off
Switch on instrument: Press measurement button.
- All display segments light up briefly. The instrument changes to
the infrared mode ( lights up). The display light remains for
10 seconds every time a button is activated.
Switch off instrument: Keep pressed until display darkens.
The instrument switches off after 1min if no buttons are activated.
7.2 Measuring
Observe information on infrared measurement (chapter 11).
The min./max. values are reset by pressing the measurement
button.
- The instrument is switched on.
Infrared measurement
1 Start measurement: Hold down measurement button.
2 Locate object to be measured using laser point: Laser
marks the upper and lower end of the measurement spot
(at distance to measurment object from 1,0m; see chapter
11.2 measurement spot, distance).
- The current reading is shown (2 measurements per second)
3 End measurement: Release button.
-HOLD lights up. The last measured value and min./max. value
are saved until the next measurement.
Switch between min., max. and recorded value: Press .
Restart measurement: Press measurement button.
Setting the emissivity
- Instrument is in the infrared measurement mode.
If no button is pressed for 3 s in the emissivity mode, the
instrument switches to the infrared measurement mode.
1 Press for 3 s.
2 Set emissivity: Press or .
- The instrument switches to the infrared measurement mode.
deenfresitptsvnl????
10
8. Settings
- Instrument is switched off.
If no button is activated in the setting mode for 3 s, the
instrument changes to the next mode.
1 Press for 3 s.
- The device switches to settings mode.
2 Set lower alarm value ( ALARM): Press or . Hold the
button down to go forward quickly.
3 Set upper alarm value ( ALARM): Press or . Hold the
button down to go forward quickly.
4 Set alarm function on / oFF: Press or .
5 Select parameter (°C / °F) : Press or .
- The device returns to IR measurement view.
If the set alarm values are exceeded/not reached, a visual and
acoustic alarm is output.
9. Service and Maintenance
9.1 Changing the battery
Instrument must be switched off!
1 Open battery compartment:
Open up cover.
2 Remove used battery and insert new
one. Observe +/-. The minus should be
visible once the battery is inserted.
3 Close battery compartment: Close
cover.
9.2 Clean instrument
Do not use abrasive cleaning agents or solutions.
Clean the housing with a damp cloth (soap water).
Carefully clean the lens with water or cotton buds dipped in
water or medical alcohol.
10. Questions and Answers
Query Possible causes Possible solution
Display is no longer illuminated - Low battery. Change battery.
lights up. - Battery empty. Change battery.
Instrument cannot be - Battery empty. Change battery.
switched on
Infrared measurement mode: - Readings outside -
- - - lights up. measurement range.
If we have not answered your question, please contact your local
distributor or Testo´s Customer Service.
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels TESTO Thermomètre
TESTO
TESTO 104-IR Manuel utilisateur
TESTO
TESTO 105 Manuel utilisateur
TESTO
TESTO 922 Manuel utilisateur
TESTO
TESTO 835 Manuel utilisateur
TESTO
TESTO 720 Manuel utilisateur
TESTO
TESTO 826-T1 Manuel utilisateur
TESTO
TESTO 915i Manuel utilisateur
TESTO
TESTO Ex-Pt 720 Manuel utilisateur
TESTO
TESTO 830-T3 Manuel utilisateur
TESTO
TESTO 105 Manuel utilisateur
TESTO
TESTO 830-T1 Manuel utilisateur
TESTO
TESTO 810 Manuel utilisateur
TESTO
TESTO 845 Manuel utilisateur
TESTO
TESTO 104-IR BT Manuel utilisateur
TESTO
TESTO Quicktemp 824-2 Manuel utilisateur
TESTO
TESTO 106 Manuel utilisateur
TESTO
TESTO 105 Manuel utilisateur
TESTO
TESTO 106-T2 Manuel utilisateur
TESTO
TESTO 0560 8316 Manuel utilisateur
TESTO
TESTO 915i Manuel utilisateur
