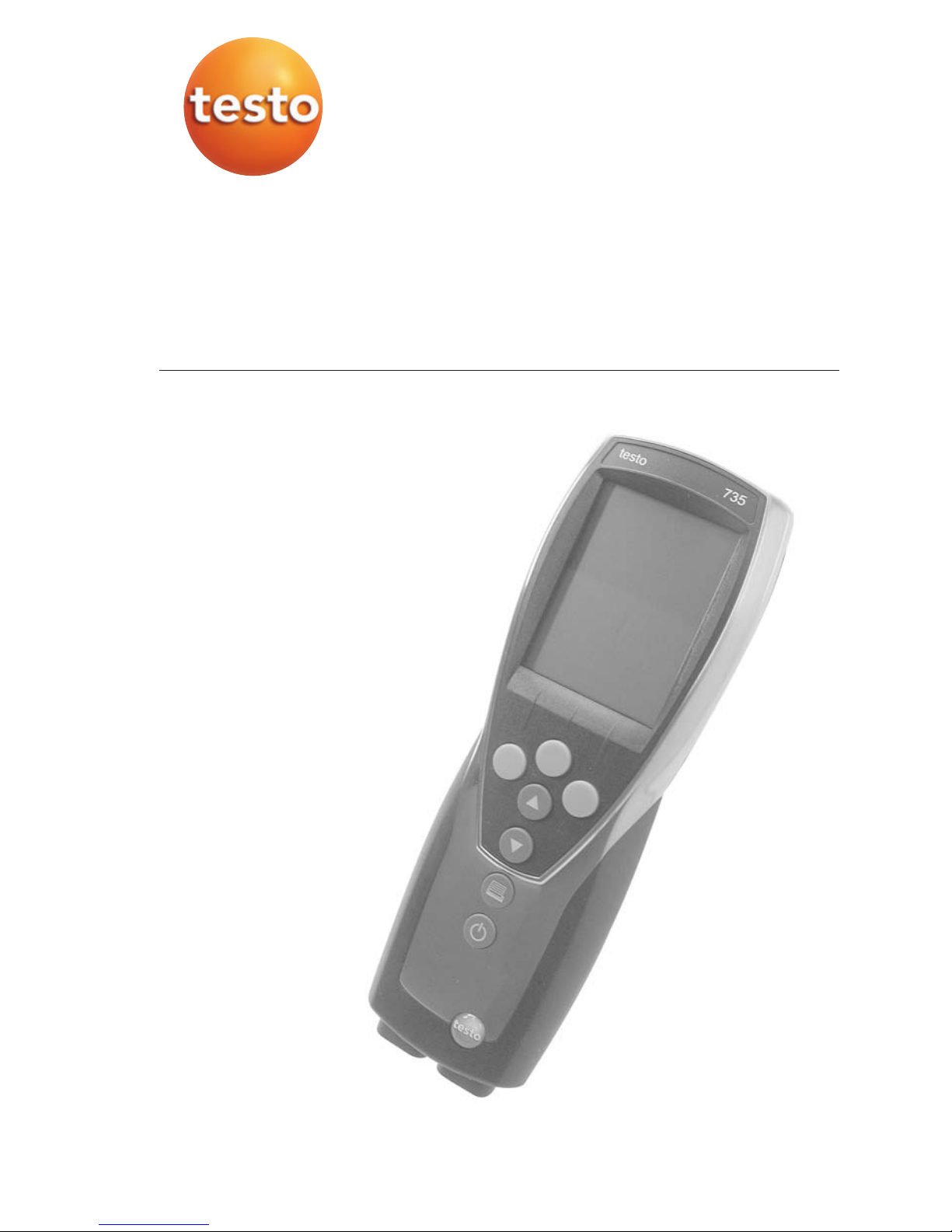

TESTO 735 Manuel utilisateur
Bedienungsanleitung de
Instruction manual en
Inhalt
Allgemeine Hinweise ............................................2
1. Sicherheitshinweise..............................................4
2. Bestimmungsgemäße Verwendung ......................5
3. Produktbeschreibung ..........................................6
3.1 Anzeige- und Bedienelemente ........................................6
3.2 Schnittstellen ..................................................................8
3.3 Spannungsversorgung ....................................................8
4. Inbetriebnahme ....................................................9
5. Bedienung..........................................................10
5.1 Fühler anschließen ........................................................10
5.2 Ein- / Ausschalten ........................................................10
5.3 Displaybeleuchtung ......................................................11
6. Gerät einstellen ..................................................12
6.1 Konfigurationsmenü ......................................................12
6.1.1 Profil................................................................................12
6.1.2 Einheiten ........................................................................13
6.1.3 Gerät ..............................................................................13
6.1.4 Fühler..............................................................................14
6.1.5 Language........................................................................16
6.2 Hauptmenü ..................................................................17
6.2.1 Speicher (nur 735-2 ) ......................................................18
6.2.2 Messreihe (nur 735-2 ) ..................................................19
6.2.3 Mittelwert ......................................................................20
6.2.4 Zyklisch Drucken (nur 735-1) ..........................................20
6.2.5 Alarm ..............................................................................21
7. Messen ..............................................................22
8. Wartung und Pflege............................................24
9. Fragen und Antworten........................................25
10. Technische Daten ..............................................26
11. Zubehör / Ersatzteile ..........................................27
testo 735
Temperatur-Messgerät
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
Allgemeine Hinweise2
Allgemeine Hinweise
Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vorliegenden
Dokumentation.
Diese Dokumentation enthält Informationen, die für einen sicheren und
effizienten Einsatz des Produkts beachtet werden müssen.
Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit
der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie
dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können.
Kennzeichnungen
Darstellung Bedeutung Bemerkungen
Warnhinweis: Warnung! Warnhinweis aufmerksam lesen und die genannten
Vorsichtsmaßnahmen treffen! Schwere Körperverletzungen können
eintreten, wenn die genannten Vorsichtsmaßnahmen nicht getroffen
werden.
Warnhinweis: Vorsicht! Warnhinweis aufmerksam lesen und die genannten
Vorsichtsmaßnahmen treffen! Leichte Körperverletzungen oder Sach-
schäden können eintreten, wenn die genannten Vorsichtsmaßnahmen
nicht getroffen werden.
Hinweis Gibt hilfreiche Tipps und Informationen.
±, 1, 2 Handlungsziel Nennt das Ziel, welches durch nachfolgend beschriebene Handlungs-
schritte erreicht wird. Bei nummerierten Handlungszielen die
vorgegebene Reihenfolge beachten!
Voraussetzung Voraussetzung muss erfüllt sein, damit eine Handlung wie
beschrieben ausgeführt werden kann.
i, 1, 2, ... (Handlungs-)Schritt Handlungsschritte ausführen. Bei nummerierten Handlungsschritten
die vorgegebene Reihenfolge beachten!
Text Displaytext Text erscheint auf dem Gerätedisplay.
Bedientaste Taste drücken.
Funktionstaste Taste drücken.
- Resultat Nennt das Ergebnis eines vorangegangenen (Handlungs-)Schritts.
ºQuerverweis Verweis auf weiterführende oder detailliertere Informationen.
Taste
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
Allgemeine Hinweise 3
Kurzschreibweise
In diesem Dokument wird eine Kurzschreibweise verwendet, um Handlungs-
schritte (z. B. den Aufruf einer Funktion) darzustellen.
Beispiel: Funktion „Gerätedaten“ aufrufen
Kurzschreibweise: Gerät ¬¬Ger.-Dat. ¬.
(1) (2) (3) (4)
Erforderliche Handlungsschritte:
1Mit / die Funktion Gerät wählen.
2Mit Auswahl bestätigen.
3Mit / die Funktion Ger.-Dat. wählen.
4Mit Auswahl bestätigen.
OK
OK
OKOK
de
enfresitptsvnl????
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
1. Sicherheitshinweise4
1. Sicherheitshinweise
Dieses Kapitel nennt allgemeine Regeln, die für einen sicheren Umgang mit
dem Produkt unbedingt beachtet werden müssen.
Personenschäden/Sachschäden vermeiden
iMit dem Messgerät und Fühlern nicht an oder in der Nähe von spannungs-
führenden Teilen messen.
iDas Messgerät/Messzellen nie zusammen mit Lösungsmitteln lagern, keine
Trockenmittel verwenden.
Produktsicherheit/Gewährleistungsansprüche wahren
iDas Messgerät nur innerhalb der in den Technischen Daten vorgegebenen
Parameter betreiben.
iDas Messgerät nur sach- und bestimmungsgemäß verwenden. Keine
Gewalt anwenden.
iHandgriffe und Zuleitungen nicht Temperaturen über 70°C aussetzen, wenn
diese nicht ausdrücklich für höhere Temperaturen zugelassen sind. Tempera-
turangaben auf Sonden/Fühlern beziehen sich nur auf den Messbereich der
Sensorik.
iDas Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungs-
zwecken ausdrücklich in der Dokumentation beschrieben ist.
Nur Wartungs- und Instandsetzungsarbeiten durchführen, die in der Doku-
mentation beschrieben sind. Dabei die vorgegebenen Handlungsschritte
einhalten. Aus Sicherheitsgründen nur Original-Ersatzteile von Testo ver-
wenden.
Fachgerecht entsorgen
iDefekte Akkus/leere Batterien an den dafür vorgesehenen Sammelstellen
abgeben.
iProdukt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine
umweltschonende Entsorgung.
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
2. Bestimmungsgemäße Verwendung 5
2. Bestimmungsgemäße
Verwendung
Dieses Kapitel nennt die Anwendungsbereiche, für die das Produkt bestimmt
ist.
Setzen Sie dass Produkt nur für die Bereiche ein, für die es konzipiert wurde.
Im Zweifelsfall bitte bei Testo nachfragen.
Das testo 735 ist ein kompaktes Messgerät zur Messung von Temperaturen.
Das Produkt wurde für folgende Aufgaben/Bereiche konzipiert:
· Lebensmittelbereich
· Einsatz als Gebrauchnormal mit hochpräzisem Pt100-Tauch-/Einstechfühler
In folgenden Bereichen darf das Produkt nicht eingesetzt werden:
· In explosionsgefährdeten Bereichen.
· Zu diagnostischen Messungen im medizinischen Bereich
de
enfresitptsvnl????
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
3. Produktbeschreibung6
3. Produktbeschreibung
Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und
deren Funktionen.
3.1 Anzeige- und Bedienelemente
Übersicht
Infrarot-, USB-Schnittstelle
Display (Beleuchtung zuschaltbar)
Bedientasten
Rückseite: Batterie- und Funkmodulfach, Haltemagnete
Starke Magnete
Beschädigung aanderer GGeräte!
iSicherheitsabstand zu Produkten einhalten,
die durch Magnetismus beschädigt werden
können (z. B. Monitore, Computer,
Herzschrittmacher, Kreditkarten).
Fühlerbuchse(n)
Tastenfunktionen
Taste Funktionen
Funktionstaste (3x): Funktion ist abhängig von der aktuellen Tasten-
belegung
Anzeige der 1. Messwertzeile wechseln
Im Konfigurationsmodus: Wert erhöhen, Option wählen
Anzeige der 2. Messwertzeile wechseln
Im Konfigurationsmodus: Wert verringern, Option wählen
Daten drucken
Nur 735-1: Ist die Funktion Zyklisches Drucken aktiviert, wird die
programmierte Messreihe gestartet.
Gerät einschalten, Displaybeleuchtung ein-/ausschalten;
Gerät ausschalten (gedrückt halten)
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
3. Produktbeschreibung 7
Funktionstasten (Belegung abhängig von Profil und Einstellung)
Taste Funktionen
(Haupt-)Menü öffnen
Eingabe bestätigen
Abbrechen
/ Messwert halten/Aktuellen Messwert anzeigen
Max.-/Min-Werte auf aktuellen Messwert zurücksetzen
Menüpunkt „Zeitliche Mittelwertbildung“ öffnen
Menüpunkt „Messreihe“ öffnen (nur 735-2)
Messreihe starten (nur 735-2)
Messreihe beenden (nur 735-2), Zyklisches Drucken beenden (nur 735-1)
Werte speichern (nur 735-2)
Menüpunkt „Funk“ öffnen
Menüpunkt „Messort“ öffnen
Wichtige Displayanzeigen
Anzeige Bedeutung
Batteriekapazität (nur bei Akku-/Batteriebetrieb):
· Im Batteriesymbol leuchten 4 Segmente: Batterie des Geräts ist voll
· Im Batteriesymbol leuchten keine Segmente: Batterie des Geräts ist fast leer
(blinkt) Druckfunktion: Daten werden an den Drucker gesendet
, Messkanal-Nr.: Kanal 1, Kanal 2.
Handelt es sich bei einem Messkanal um einen Funk-Kanal, leuchtet zusätzlich zur Messkanal-Nr.
das Funk-Symbol.
Prot.
Funk
M+
Ende
Start
Messr
Mittl
Reset
ACTHold
ESC
OK
de
enfresitptsvnl????
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
3. Produktbeschreibung8
3.2 Schnittstellen
Infrarot-Schnittstelle
Über die Infrarot-Schnittstelle an der Kopfseite des Geräts können Messdaten
an einen Testo-Protokolldrucker gesendet werden.
USB-Schnittstelle
Über die USB-Schnittstelle an der Kopfseite des Geräts kann das Netzteil
(Zubehör) zur Spannungsversorgung des Geräts angeschlossen werden.
Geräte mit Speicher: Mess-/Gerätedaten können über die USB-Schnittstelle
mit einem PC ausgetauscht werden. Das Messgerät ist ein HighPower-Gerät,
evtl. ist ein zusätzlicher USB-Hub erforderlich!
Fühlerbuchse(n)
Über die Fühlerbuchse(n) an der Fußseite des Geräts können steckbare Mess-
fühler angeschlossen werden.
Funkmodul (Zubehör)
Funkfühler dürfen nur in Ländern verwendet werden, in denen sie zugelassen
wurden (siehe Anwendungshinweise zum Funkfühler).
Über das Funkmodul können bis zu drei Funkfühler angeschlossen werden.
3.3 Spannungsversorgung
Die Spannungsversorgung erfolgt über drei Mignon-Batterien (im Lieferumfang)
bzw. -akkus bzw. über ein Netzteil (Zubehör). Das Laden von Akkus im Gerät
ist nicht möglich.
Legen Sie auch bei Betrieb über das Netzteil Batterien in das Gerät ein,
um ein Ausschalten des Geräts bei Stromunterbrechung zu verhindern.
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
4. Inbetriebnahme 9
4. Inbetriebnahme
Dieses Kapitel beschreibt die Handlungsschritte, die zur Inbetriebnahme des
Produkts erforderlich sind.
²Batterien /Akkus uund FFunkmodul ((Zubehör) eeinlegen:
1Die beiden Schrauben auf der Rückseite des Geräts lösen und
Batteriefachdeckel abnehmen.
2Batterien/Akkus (3x Mignon) in das Batteriefach einlegen. Polung
beachten!
3Funkmodul (Zubehör) in den Funkmodulschacht einschieben, bis dieses
einrastet. Führungsnut beachten.
4Batteriefachdeckel aufsetzen, andrücken und durch Anziehen der beiden
Schrauben befestigen.
de
enfresitptsvnl????
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
5. Bedienung10
5. Bedienung
Dieses Kapitel beschreibt die Handlungsschritte, die beim Einsatz des Produkts
häufig ausgeführt werden.
5.1 Fühler anschließen
Steckbare Fühler
Steckbare Fühler müssen vor dem Einschalten des Messgeräts angeschlossen
werden, damit diese vom Messgerät erkannt werden.
iAnschlussstecker des Fühlers in die Fühlerbuchse des Messgeräts
stecken.
Funkfühler
Funkfühler dürfen nur in Ländern verwendet werden, in denen sie zugelassen
wurden (siehe Anwendungshinweise zum Funkfühler).
Zur Verwendung von Funkfühlern ist ein Funkmodul erforderlich (Zubehör). Das
Funkmodul muss vor dem Einschalten des Messgeräts angeschlossen werden,
damit dieses vom Messgerät erkannt wird.
Jeder Funkfühler besitzt eine Fühler-ID (Identifikationsnummer), diese muss im
Konfigurationsmodus eingestellt werden.
¾Siehe Kapitel FÜHLER, S. 15.
5.2 Ein-/Ausschalten
²Gerät eeinschalten:
idrücken.
- Nur 735-2: Sind Fühler-Abgleichdaten im Gerät hinterlegt und aktiviert,
erscheint Abgleich aktiv im Display (Dauer: 2s).
ºSiehe Kapitel FÜHLER, S. 15.
- Die Messansicht wird geöffnet: Der aktuelle Messwert wird angzeigt
bzw. ---- leuchtet, wenn kein Messwert verfügbar ist.
Geräte mit Speicher: Der aktivierte Messort wird angezeigt (oberste
Zeile).
-ooder-
1.888.475.5235info@Testo-Direct.com www.Testo-Direct.com
Table des matières
Langues :
Autres manuels TESTO Thermomètre
TESTO
TESTO 104 Manuel utilisateur
TESTO
TESTO 935 Manuel utilisateur
TESTO
TESTO 925-2 Manuel utilisateur
TESTO
TESTO 845 Manuel utilisateur
TESTO
TESTO 922 Manuel utilisateur
TESTO
TESTO 830-T3 Manuel utilisateur
TESTO
TESTO 104 Manuel utilisateur
TESTO
TESTO 810 Manuel utilisateur
TESTO
TESTO 826-T1 Manuel utilisateur
TESTO
TESTO 104 Manuel utilisateur
TESTO
TESTO 905-T2 Manuel utilisateur
TESTO
TESTO 830-T1 Manuel utilisateur
TESTO
TESTO Ex-Pt 720 Manuel utilisateur
TESTO
TESTO TEO104 Manuel utilisateur
TESTO
TESTO 810 Manuel utilisateur
TESTO
TESTO 915-2 Manuel utilisateur
TESTO
TESTO 825-T1 Manuel utilisateur
TESTO
TESTO 110 Manuel utilisateur
TESTO
TESTO 922 Manuel utilisateur
TESTO
TESTO 915i Manuel utilisateur
