Testboy TV 950 Manuel utilisateur

Testboy®TV 950

Version 1.1

Hinweise

2 Testboy® TV 950

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren

Verletzungen von Personen kommen kann. Auch die Gefährdung von

Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen

sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die

Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende

Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge

hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl

deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen

und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit

dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke

und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

|Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen

Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.

|Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur

Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst

werden um den IR-Sensor zu stabilisieren.

|Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.

|Vermeiden Sie staubige und feuchte Umgebungsbedingungen.

|Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in

Kinderhände!

|In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des

Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen

und Betriebsmittel zu beachten.

Hinweise

Testboy® TV 950 3

DEUTSCH

Bitte beachten Sie die fünf Sicherheitsregeln:

1Freischalten

2Gegen Wiedereinschalten sichern

3Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)

4Erden und kurzschließen

5Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen

bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung

des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher

Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei

längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachtung der Sicherheitshinweise verursacht werden,

übernehmen wir keine Haftung. In solchen Fällen erlischt jeder

Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist

auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor

Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft

und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden,

erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren,

übernehmen wir keine Haftung!

Hinweise

4 Testboy® TV 950

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,

| von Testboy nicht freigegebenen Änderungen am Produkt oder

| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen

| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und

Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr

übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die

Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für

Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von

Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet,

Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu

recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“

Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln

und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit

diesem Logo gekennzeichnet.

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und

Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die

Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten

Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung

unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf

www.testboy.de

Bedienung

Testboy® TV 950 5

DEUTSCH

Bedienung

Vielen Dank, dass Sie sich für den Testboy®TV 950, einen EVSE-Tester mit LED-Anzeige,

entschieden haben. Mit diesem Gerät lassen sich EVSE-Ladesäulen auf Funktion testen. Die

LEDs zeigen an welche und wie viele Phasen an der Ladebuchse anliegen. Außerdem kann

die Stecker-Verriegelung getestet werden, sofern diese gegeben ist.

Erklärung des Gerätes

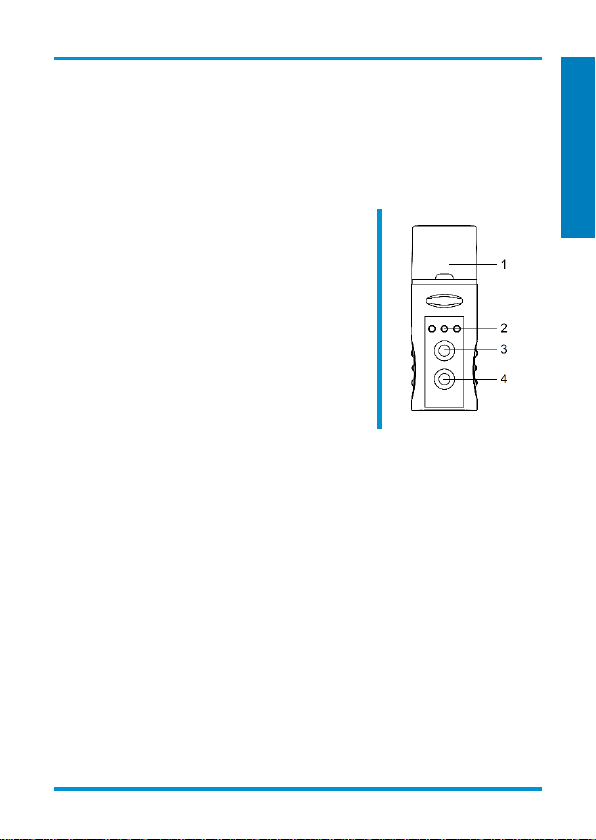

1. EVSE Stecker

2. LED Phasenanzeige L1, L2, L3

3. Entriegeln-Taste

4. Laden-Taste

Funktion

Der Testboy TV 950 ist ein EVSE-Ladesäulenprüfgerät, welches die wichtigsten Funktionen

der Ladesäule im Handumdrehen überprüft, um ein sicheres Laden zu gewährleisten. Das Ge-

rät simuliert ein ladebereites Fahrzeug, überprüft die Stecker-Verriegelung und zeigt die anlie-

genden Phasen per LED-Anzeige an.

Vorbereitung

Zum Einschalten des Gerätes halten Sie die Entriegeln-Taste und verbinden Sie es mit Ihrer

EVSE-Ladesäule. Lassen Sie die Entriegeln-Taste wieder los, sobald der TV 950 vollständig

eingesteckt ist. Ggf. schaltet die Ladesäule automatisch frei, anderenfalls ist es notwendig, die

Ladesäule per Benutzeroberfläche freizuschalten. Um die Ladesäule zu testen, muss diese

freigeschaltet sein. Stellen Sie vor dem Prüfvorgang sicher, dass evtl. benötigte Unterlagen

wie z. B. ein Freischalt-Code vorliegen.

Prüfen der Steckerverriegelung

Wenn die Ladesäule freigeschaltet wurde und bereit für einen Ladevorgang ist, kann der TV

950 in die EVSE-Ladesäule eingesteckt werden. Sobald das Prüfgerät eingesteckt wurde,

sollte die automatische Verriegelung der Ladesäule den TV 950 arrettieren (CP-State B).

Bedienung

6 Testboy® TV 950

Phasenanzeige

Sofern die EVSE-Ladesäule freigeschaltet wurde und der TV 950 in die Ladesäule eingesteckt

ist, kann die Laden-Taste gedrückt und gehalten werden (CP-State C). Das Gerät zeigt bei ge-

drückter Laden-Taste an, welche Phasen anliegen (z. B. L1, L2, L3). Wird die Laden-Taste los-

gelassen so ist der simulierte Ladevorgang abgeschlossen.

Entriegeln des Steckers / Gerät entfernen

Um das Gerät von der Ladesäule zu entfernen, drücken und halten Sie die Entriegeln-Taste

und ziehen Sie gleichzeitig das Gerät ab (CP-State A).

CP-State Erläuterung

Position

Simulation

Beschreibung

Ladeeinrichtung/-säule

ist nicht angeschlossen

TV 950 ist im Ruhezustand, Ladeeinrichtung/-säule

liefert keine Energieversorgung

Ladeeinrichtung/-säule

ist angeschlossen

TV 950 wurde erkannt, Ladeeinrichtung/-säule liefert

keine Energieversorgung

Ladeeinrichtung/-säule

ist aktiv ohne Ventilator

Ladeeinrichtung/-säule ist ladebereit, TV 950 startet

Ladevorgang und erfordert keine Belüftung, Energie-

versorgung nur, wenn keine Belüftung vorhanden ist.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit

einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe

Reiniger oder Lösungsmittel zur Reinigung verwenden.

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Ge-

häuse eindringen lassen.

Wartung

Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Technische Daten

3 LEDs für Phasenanzeige (L1, L2, L3)

Spannungsversorgung

EVSE-Ladesäule, Netzspannung

Abmessungen

165 x 58 x 51 mm

Gewicht

330 g

Notes

Testboy® TV 950 7

DEUTSCH

ENGLISH

Notes

Safety notes

WARNING

An additional source of danger is posed my mechanical parts which can cause

severe personal injury.

Objects can also be damaged (e.g., the instrument itself can be damaged).

WARNING

An electric shock can result in death or severe injury. It can also lead to property

damage and damage to this instrument.

WARNING

Never point the laser beam directly or indirectly (on reflective surfaces) towards the

eyes. Laser radiation can cause irreparable damage to the eyes. You must first

deactivate the laser beam when measuring close to people.

General safety notes

WARNING

Unauthorized changes or modifications of the instrument are forbidden –such

changes put the approval (CE) and safety of the instrument at risk. In order to

operate the instrument safely, you must always observe the safety instructions,

warnings and the information in the "Proper and Intended Use" Chapter.

WARNING

Please observe the following information before using the instrument:

|Do not operate the instrument in the proximity of electrical welders, induction

heaters and other electromagnetic fields.

|After an abrupt temperature fluctuation, the instrument should be allowed to

adjust to the new temperature for about 30 minutes before using it. This helps

to stabilize the IR sensor.

|Do not expose the instrument to high temperatures for a long period of time.

|Avoid dusty and humid surroundings.

|Measurement instruments and their accessories are not toys. Children should

never be allowed access to them!

|In industrial institutions, you must follow the accident prevention regulations for

electrical facilities and equipment, as established by your employer's liability

insurance organization.

Notes

8 Testboy® TV 950

Please observe the following five safety rules:

1Disconnect.

2Ensure that the instrument cannot be turned back on again.

3Ensure isolation from the main supply voltage (check that there is no

voltage on both poles).

4Earth and short-circuit.

5Cover neighbouring parts that are under live electrical load.

Proper and intended use

This instrument is intended for use in applications described in the operation manual

only. Any other usage is considered improper and non-approved us-age and can result in

accidents or the destruction of the instrument. Any misuse will result in the expiry of all

guarantee and warranty claims on the part of the operator against the manufacturer.

Remove the batteries during longer periods of inactivity in order to avoid

damaging the instrument.

We assume no liability for damages to property or personal injury caused

by improper handling or failure to observe safety instructions. Any warranty

claim expires in such cases. An exclamation mark in a triangle indicates

safety notices in the operating instructions. Read the instructions

completely before beginning the initial commissioning. This instrument is

CE approved and thus fulfils the required guidelines.

Disclaimer and exclusion of liability

The warranty claim expires in cases of damages caused by failure to

observe the instruction! We assume no liability for any resulting damage!

Notes

Testboy® TV 950 9

DEUTSCH

ENGLISH

Testboy is not responsible for damage resulting from:

| failure to observe the instructions,

| changes in the product that have not been approved by Testboy,

| the use of replacement parts that have not been approved or manufactured by Testboy,

| the use of alcohol, drugs or medication.

Correctness of the operating instructions

These operating instructions have been created with due care and attention. No claim is

made nor guarantee given that the data, illustrations and drawings are complete or

correct. All rights are reserved in regards to changes, print failures and errors.

Disposal

For Testboy customers: Purchasing our product gives you the opportunity to return the

instrument to collection points for waste electrical equipment at the end of its lifespan.

The WEEE directive regulates the return and recycling of electrical

appliances. Manufacturers of electrical appliances are obliged to take back

and recycle all electrical appliances free of charge. Electrical devices may

then no longer be disposed of through conventional waste disposal

channels. Electrical appliances must be recycled and disposed of

separately. All equipment subject to this directive is marked with this logo.

Certificate of quality

All aspects of the activities carried out by Testboy GmbH relating to quality during the

manufacturing process are monitored permanently within the framework of a Quality

Management System. Furthermore, Testboy GmbH confirms that the testing equipment

and instruments used during the calibration process are subject to a permanent

inspection process.

Declaration of Conformity

The product conforms to the present directives. For more detailed information, go to

www.testboy.de

Function

10 Testboy® TV 950

Function

Thank you for choosing the Testboy®TV 950, an EVSE tester with LED display. This device

can be used to test the function of EVSE charging posts. The LEDs indicate which and how

many phases are present at the charging socket. In addition, the plug interlock can be tested, if

this is given.

Legend for the instrument

1. EVSE-Plug

2. Phase Indicating LEDs L1, L2, L3

3. Unlock Button

4. Loading Button

Function

The Testboy TV 950 is an EVSE charging pole tester that checks the most important charging

pole functions in no time at all to ensure safe charging. The device simulates a vehicle ready

for charging, checks the plug interlock and shows the applied phases via LED display.

Preparation

To switch on the device, hold the unlock button and connect it to your EVSE charging pole.

Release the unlock button as soon as the TV 950 is fully plugged in. It is possible that the

charging pole will unlock automatically, otherwise it is necessary to unlock the charging pole

via user interface. To test the charging pole, it must be unlocked. Before the test procedure,

make sure that any required documents, such as an activation code, are available.

Checking the plug locking

When the charging pole has been unlocked and is ready for charging, the TV 950 can be plug-

ged into the EVSE charging pole. As soon as the tester has been plugged in, the automatic lo-

cking of the charging pole should arrest the TV 950 (CP state B).

Phase display

If the EVSE charging station has been enabled and the TV 950 is plugged into the charging

station, the charge key can be pressed and held (CP state C). When the charge button is pres-

sed, the device indicates which phases are present (e.g. L1, L2, L3). When the load key is re-

leased, the simulated load process is completed.

Table des matières

Langues :

Autres manuels Testboy Équipement de test

Testboy

Testboy TV 900 Manuel utilisateur

Testboy

Testboy TV 431 Manuel utilisateur

Testboy

Testboy TESTAVIT 416 Manuel utilisateur

Testboy

Testboy TV 328 Manuel utilisateur

Testboy

Testboy TV435 Manuel utilisateur

Testboy

Testboy TB 29 Manuel utilisateur

Testboy

Testboy Profi LED Plus Manuel utilisateur

Testboy

Testboy TV 440 Manuel utilisateur

Testboy

Testboy TV 455 Manuel utilisateur

Testboy

Testboy TV 800 Manuel utilisateur

Testboy

Testboy 105 Manuel utilisateur

Testboy

Testboy TV 441 Manuel utilisateur

Testboy

Testboy TV 430 N Manuel utilisateur

Testboy

Testboy TB 40 Simple Manuel utilisateur

Testboy

Testboy TV 450 Manuel utilisateur

Testboy

Testboy Testavit Schuki 1 LCD Manuel utilisateur

Testboy

Testboy TV 470 Manuel utilisateur

Testboy

Testboy 40 Plus Manuel utilisateur

Testboy

Testboy TB 74 Manuel utilisateur

Testboy

Testboy TV 293 Manuel utilisateur

Testboy

Testboy TV 410N Manuel utilisateur

Testboy

Testboy TB 60 Version 1.3 Manuel utilisateur

Testboy

Testboy Profi III LED Manuel utilisateur

Testboy

Testboy TB 312 Manuel utilisateur

Manuels Équipement de test populaires d'autres marques

SMART

SMART KANAAD SBT XTREME 3G Series Manuel utilisateur

Agilent Technologies

Agilent Technologies BERT Serial Manuel utilisateur

Agilent Technologies

Agilent Technologies N3280A Manuel utilisateur

Vernier

Vernier Go Direct Voltage Manuel utilisateur

Lifeloc

Lifeloc R.A.D.A.R. Manuel utilisateur

Fluke

Fluke T5-600 Instructions d'utilisation et d'installation

Mercury

Mercury TSL01 Manuel utilisateur

MAHA

MAHA MBT Series Manuel utilisateur

Fuji Electric

Fuji Electric P-61 Manuel utilisateur

ETC

ETC SealerAtor Manuel utilisateur

Skyfine

Skyfine ETHYWAY V2 Manuel utilisateur

Appion

Appion G5 Twin Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuel utilisateur

BW Technologies

BW Technologies MicroDock II Manuel utilisateur

Sun Nuclear

Sun Nuclear 1027 Manuel utilisateur

Biomark

Biomark HPR LITE READER Manuel utilisateur

Hioki

Hioki 3169-20 Manuel utilisateur

Ashcroft

Ashcroft ATE-100 Manuel utilisateur
