SUMAKE PNEUMATIC TOOLS

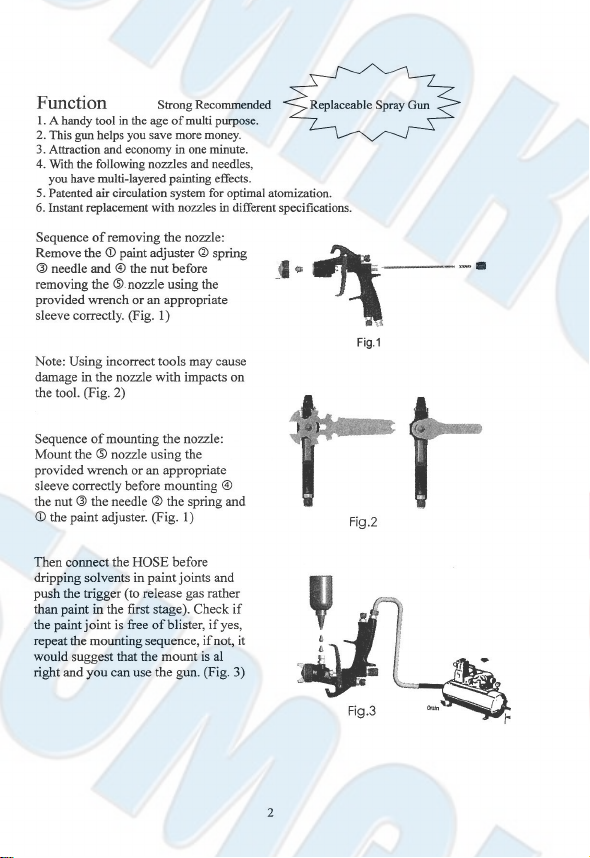

Suction Type High Pressure Air Spray Gun

SS-1231

SUMAKE INDUSTRIAL CO., LTD

4F,NO.351,Yangguang St.,Neihu District TAIPEI, TAIWAN, ZIP:114-91

Specification:

Free Type Suction

Standard Nozzle 1.8 mm

Optional Nozzle 1.5, 2.0 & 2.5mm

Capacity Of Cup 1 L

Air Consumption 11.7 CFM (331 L/min)

Air Inlet (NPS) 1/4” (6.35 mm)

Air Hose (NPS) 3/8” (10 mm)

Air Pressure 60 psi (4.2 kg/cm²) (4.2Bar)

Net Weight 2.53 lbs (1.15 kg)

Noise and Vibration:

Vibration Noise Remark

0.2 m/s²

Sound Pressure Level

: 86 dB(A) Please always

wear ear

protector at

environment

noise level > 80

dB(A) due to

risk of impaired

hearing!

Sound power level

: 97 dB(A)

Uncertainty

K= 1.5 m/s²Uncertainty

K= 3dB

SS-1231-S-1805B-GWF

SS-1231

(

A

)

SUCTION TYPE HIGH PRESSURE AIR SPARY GUN

PARTS LIST

No. Part No. Description Q'ty No. Part No. Description Q'ty

1 1231-01 Air Cap 1 15 1231-15 Fluid Adj. Guide Set 1

1231-02C Fluid Nozzle 1.5 1 1231-16C Fluid Needle 1.5 1

1231-02D Fluid Nozzle 1.8 1 1231-16D Fluid Needle 1.8 1

1231-02E Fluid Nozzle 2.0 1 1231-16E Fluid Needle 2.0 1

1231-02F Fluid Nozzle 2.5 1 1231-16F Fluid Needle 2.5 1

17 1231-17 Needle Spring 1

18 1231-18 Fluid Adj. Knob 1

5 1231-05 Body Set 1 19 1231-19 Air Inlet Nipple 1

6 1231-06 Fluid Nipple 1 20 1231-20 Air Adj. Set 1

7 1231-07 Pattern Adj. Set 1 21 1231-21 Trigger 1

8 1231-08 Air Valve Shaft 1 22 1231-22 Gasket 1

9 1231-09 Packing Holder 1 23 1231-23 Trigger Stud 1

10 1231-10 O-Ring 1 24 1231-24 E-Ring 1

11 1231-11 Gasket 1 25 1231-25 Spanner 1

12 1231-12 Air Valve Seat Set 1 26 1231-26 Plastic Grip Brush 1

12-1 1231-12-1 O-Ring 1 27 1231-27 Complete Lid Ass'y 1

3S 1231-03S Needle Packing Set [Incl. 3A,

3A-1, 4] 1

162

13 1231-13 Air Valve Seat Set 1 28 1231-28 Gasket 1

13-1 1231-13A O-Ring 1 29 1231-29 Cannister 1

14 1231-14 Air Valve Spring 1 SS-1231(A)-P-1805F-GW

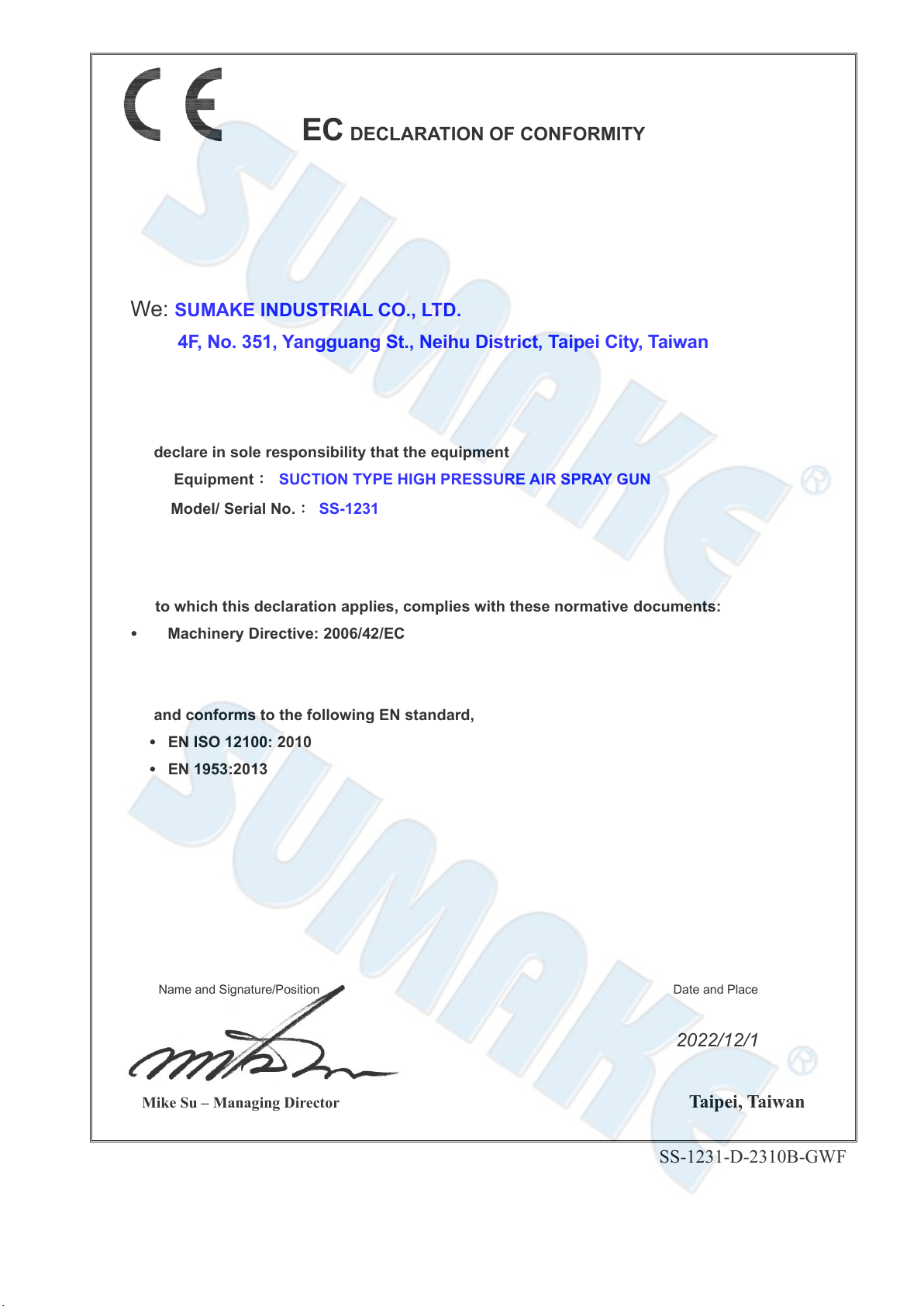

EC DECLARATION OF CONFORMITY

We: SUMAKE INDUSTRIAL CO., LTD.

4F, No. 351, Yangguang St., Neihu District, Taipei City, Taiwan

declare in sole responsibility that the equipment

Equipment：SUCTION TYPE HIGH PRESSURE AIR SPRAY GUN

Model/ Serial No.：SS-1231

to which this declaration applies, complies with these normative documents:

Machinery Directive: 2006/42/EC

and conforms to the following EN standard,

EN ISO 12100: 2010

EN 1953:2013

Name and Signature/Position Date and Place

2022/12/1

Mike Su –Managing Director Taipei, Taiwan

SS-1231-D-2310B-GWF
