Subaru H501SVA200 Manuel utilisateur

Installation instructions

Instructions d’installatiion

Auto dimming mirror

Tetroviseur antieblouissement

Wire harness cover

Couvre-faisceau de câblage

Tools required

Outils requis

Wire harness

Faisceau de câblage Mirror User Guide

Manuel d’utilisation du rétroviseur

Part number:

Numéro de piéce:

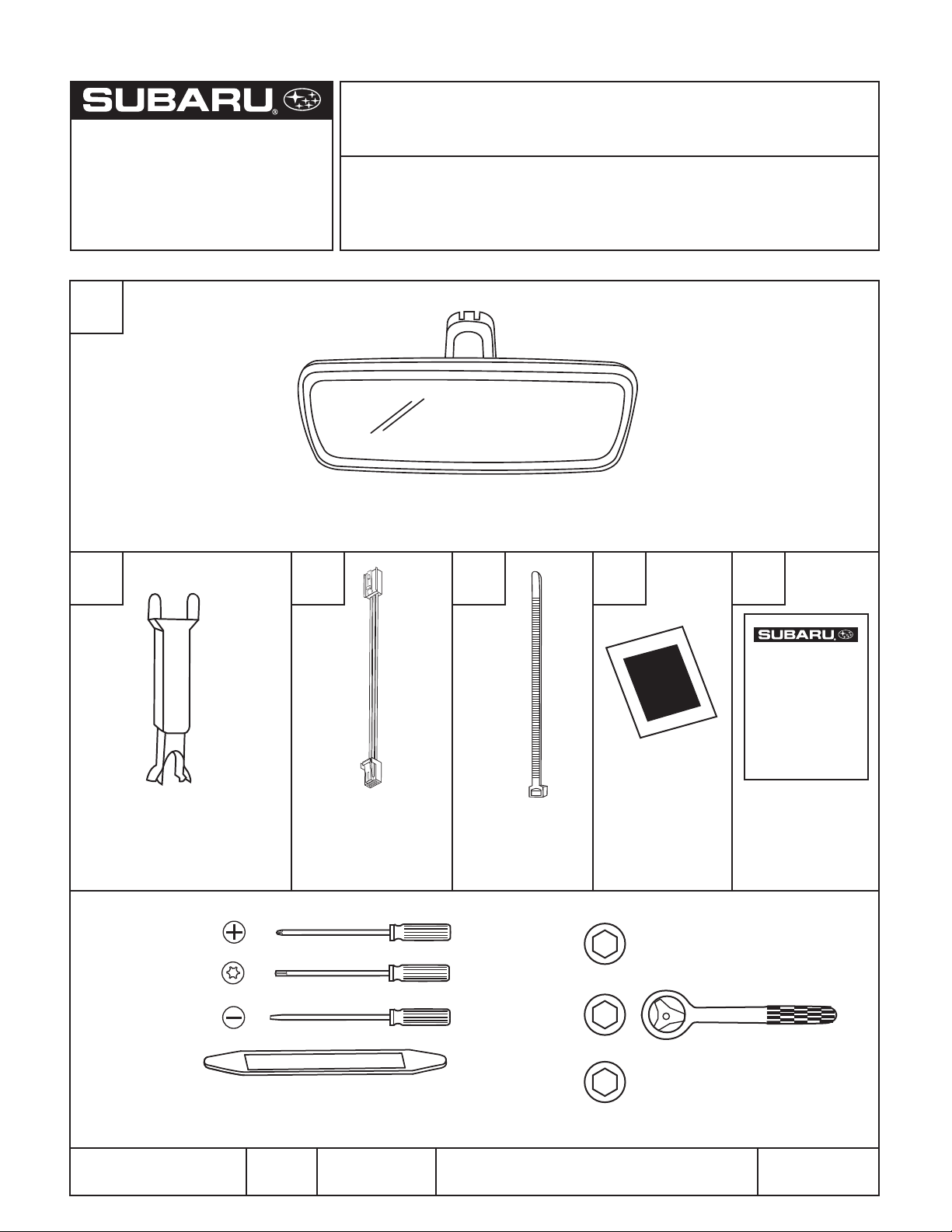

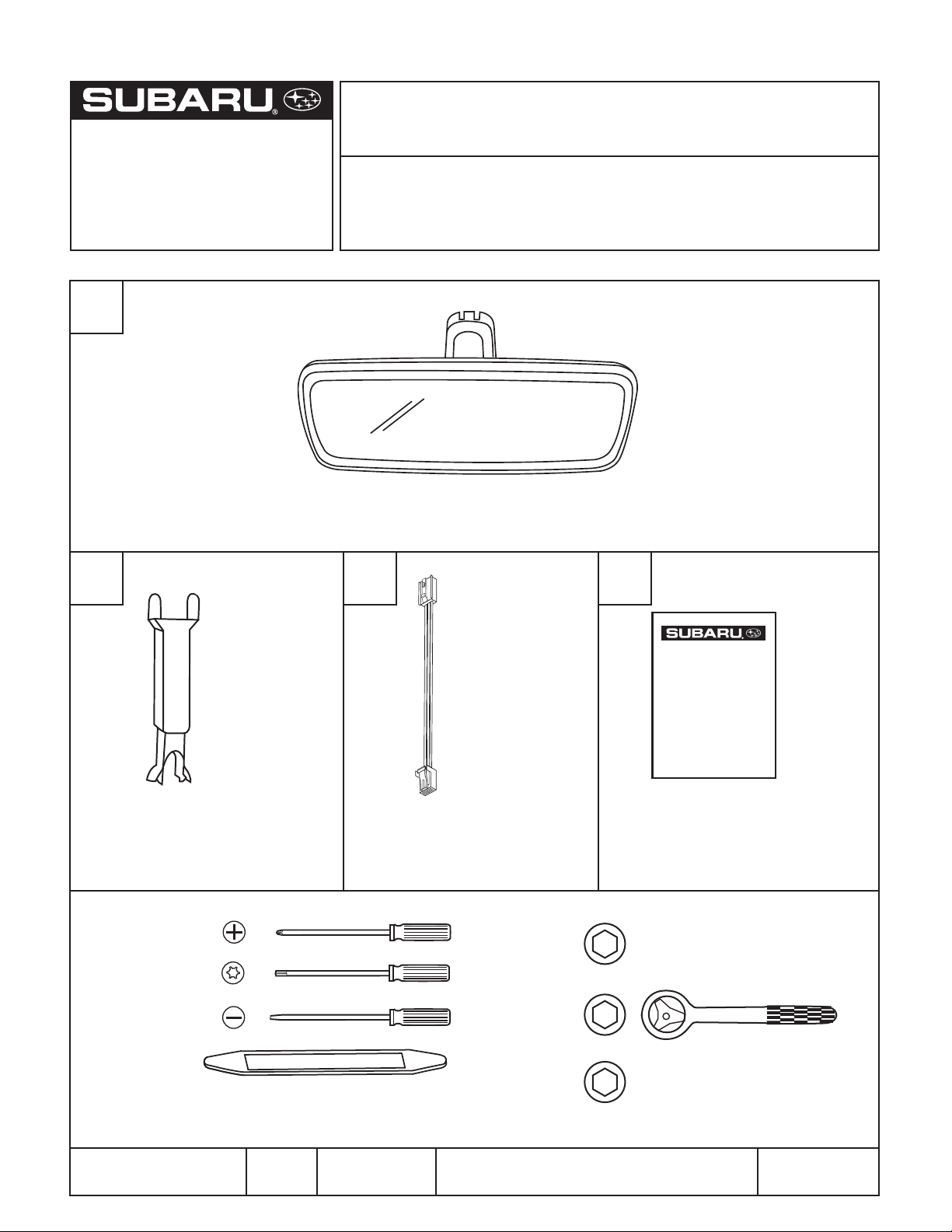

Kit contents Contenu de la trousse

H501SVA200 / H501SVA301

Description: Auto dimming mirror

Description: Tetroviseur antieblouissement

PART NUMBER

H501SVA200

H501SVA301

ISSUE

APAGE

1/7

DATE

4/30/21 SUBARU OF AMERICA

B C D

T-20

DRIVE CARD

10 mm

12 mm

8 mm

Panel removal tool

Outil de dépose du panneau

Crosstrek

Vehicle:

Véhicule:

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

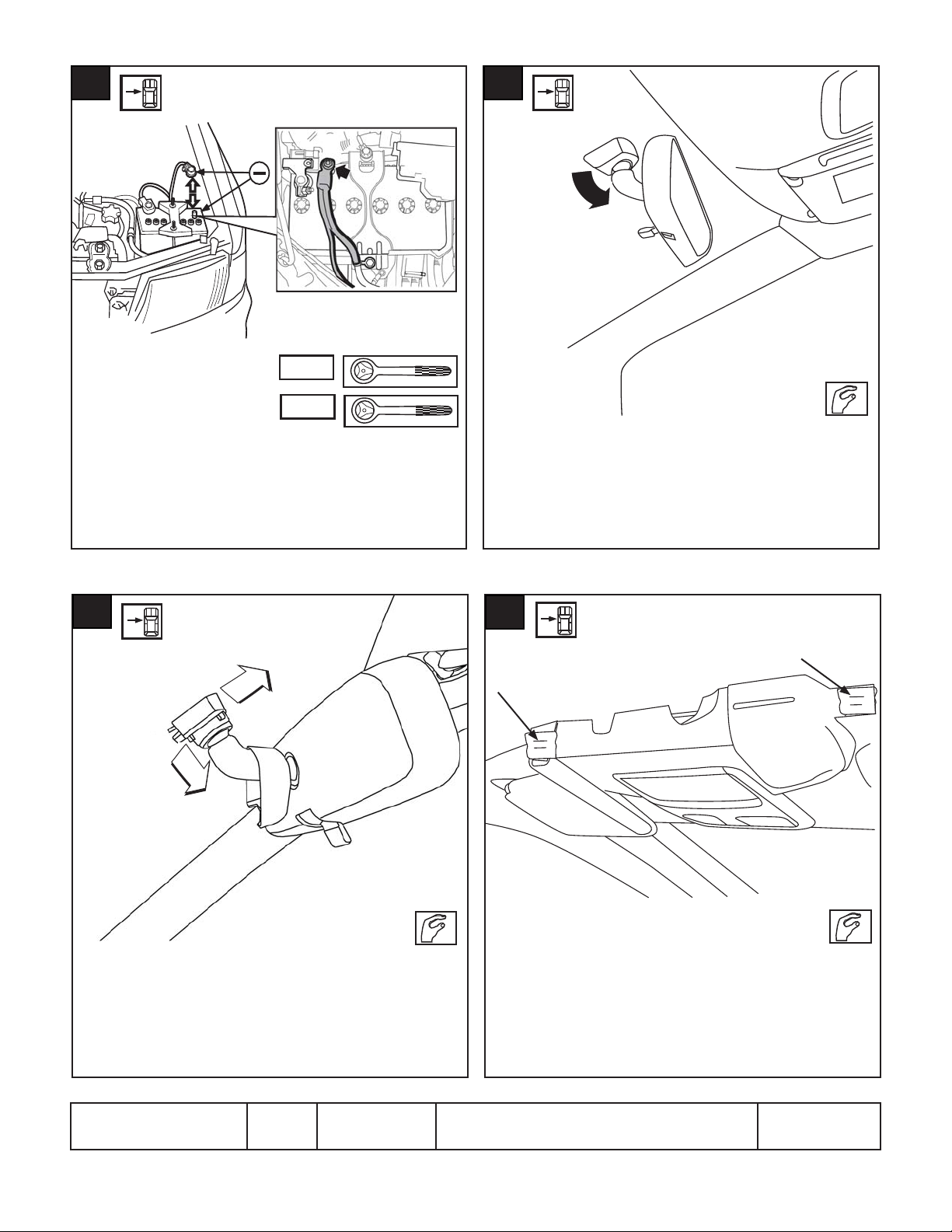

Disconnect battery. If equipped disconnect eyelet cable only.

Déconnectez la batterie. Si elle en est équipée, déconnectez

le câble de l’œillet uniquement.

PAGE

2/7

10 mm

12 mm

Twist mirror base cover and pull cover away from windshield.

Par un mouvement de torsion, décrochez la coquille du pied

du rétroviseur et éloignez-la du pare-brise

1 - Pull tab away from windshield. 2 - While holding tab, gen-

tly slide mirror up and off of windshield mirror mount.

1 – Tirez la languette à l’opposé du pare-brise. 2 – Tout en

retenant la languette, glissez doucement le rétroviseur vers le

haut pour l’enlever de son pied.

1 - Warning: Do not touch Eyesight camera lens. 2 - Place

protective tape (a) to stereo camera cover assembly as

shown.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Placez une bande de protection adhésive (a)

sur le boîtier de la caméra stéréo, comme il est illustré.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

PAGE

3/7

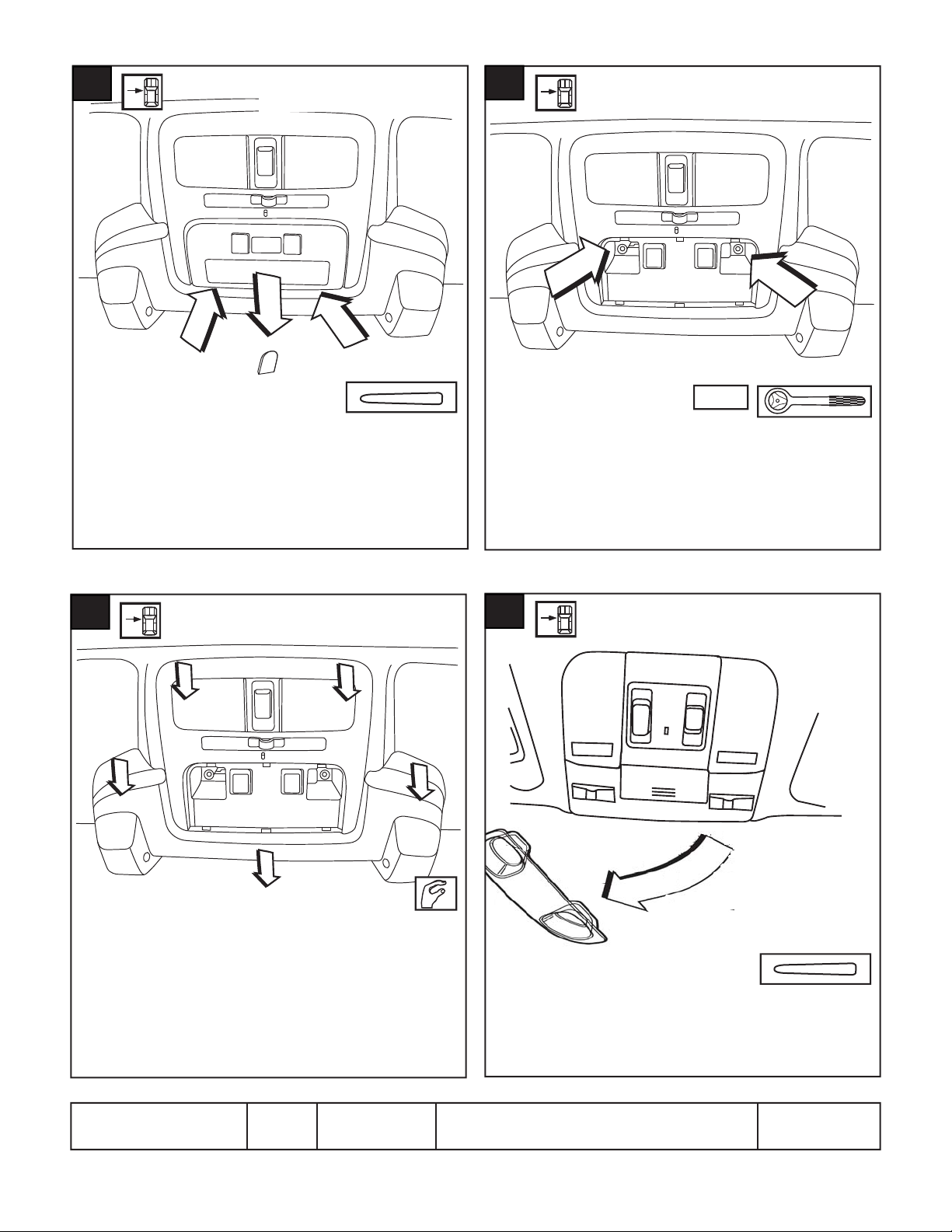

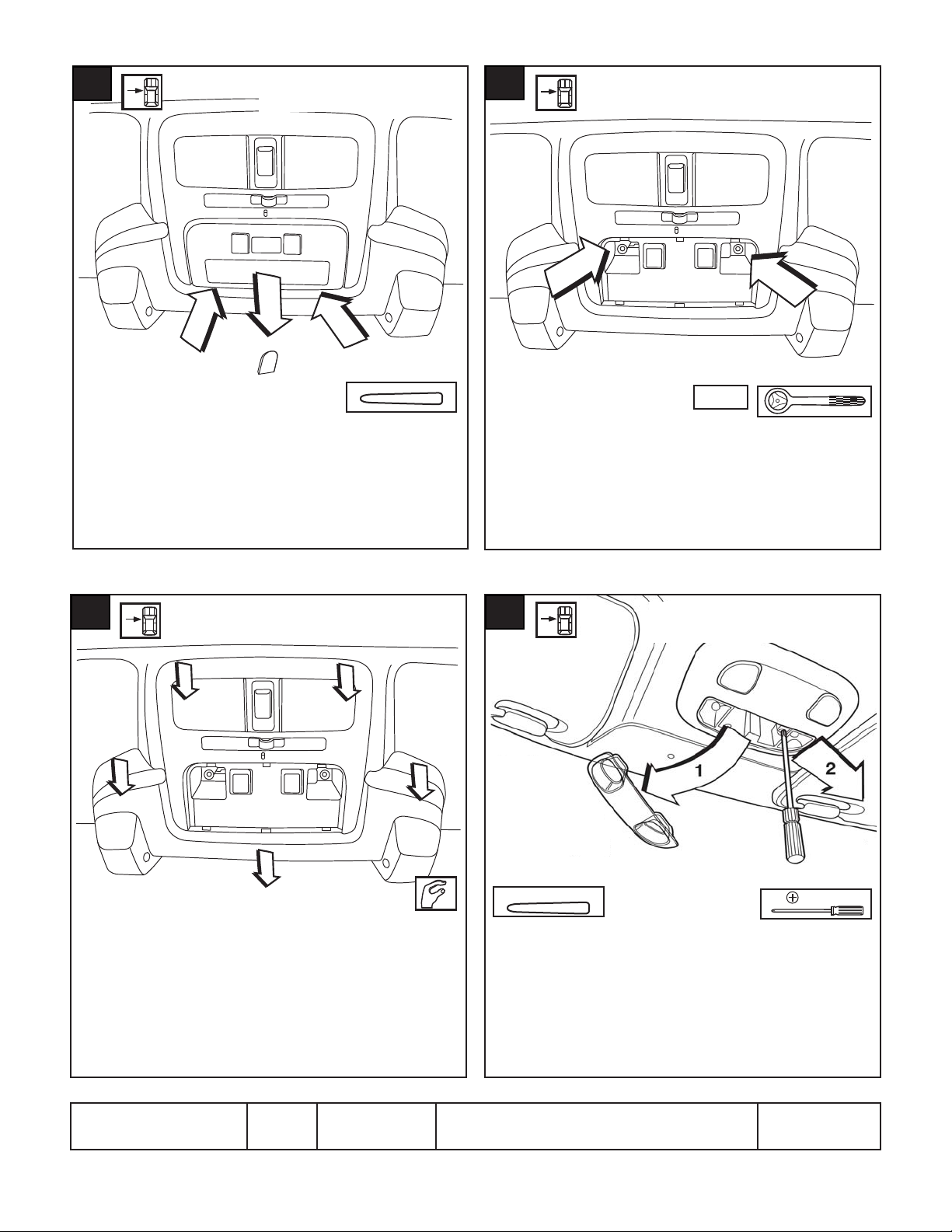

1 - Warning: Do not touch Eyesight camera lens. 2 - Using

panel removal tool, pry cap at locations shown. 3 - Remove

the stereo camera cover.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Au moyen de l’outil de dépose du panneau,

décollez le boîtier aux endroits illustrés. 3 – Enlevez le boîtier

de la caméra stéréo.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

1 - Warning: Do not touch Eyesight camera lens. 2 - Remove

2 bolts.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Enlevez deux boulons.

8mm

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

1 - Warning: Do not touch Eyesight camera lens. 2 - Pull

down on stereo camera overhead at locations (2) shown to

disconnect clips. 3 - Then slide overhead forward slightly and

remove at location (3).

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Tirez le dessus de la caméra stéréo vers le bas

aux points indiqués (2) pour dégager les attaches. 3 – Faites

glisser le dessus légèrement vers l’avant et détachez la ca-

méra au point 3.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

1 - Remove lens.

1 - Enlevez la lentgille.

VEHICLE’S WITHOUT EYESIGHT

VÉHICULES SANS EYESIGHT

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

PAGE

4/7

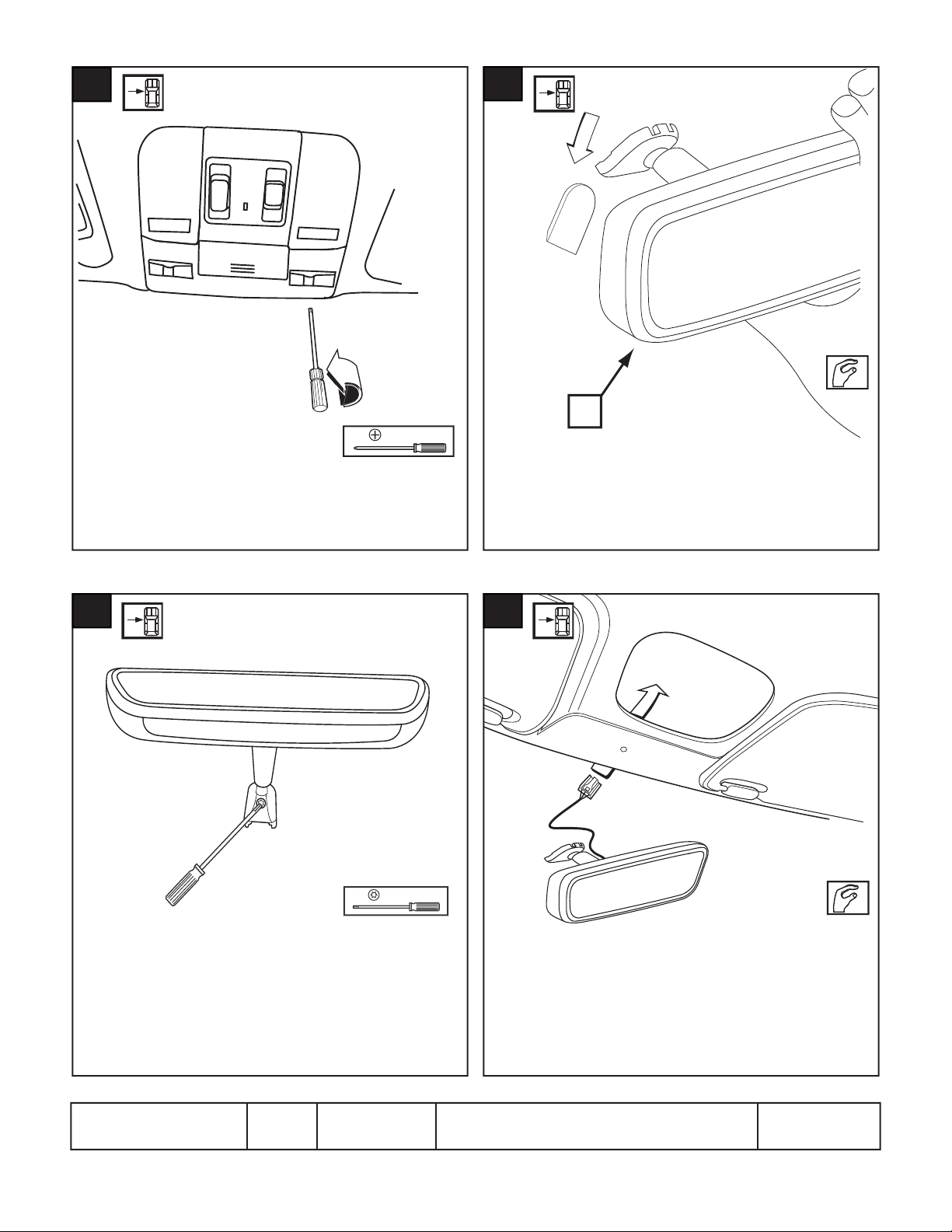

1 - Remove screws. 2 - Remove overhead console.

1 - Enlevez les vis. 2 - Enlevez la console au pavillon.

VEHICLE’S WITHOUT EYESIGHT

VÉHICULES SANS EYESIGHT 10

Slide auto dimming mirror onto windshield mount.

Glissez le rétroviseur auto-assombrissant sur son pied de

pare-brise.

Tighten Torx set screw to 13.3 - 17.7 in-lbs.

Serrez la vis de blocage Torx à 13,3 – 17,7 lb-po.

1 - Feed wire harness between roof trim panel and roof.

1 – Faites passer le faisceau entre le pavillon et le toit.

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

PAGE

5/7

Connect to wire harness. Connect other end of wire harness

to auto dimming mirror.

Branchezle the wiring harness. Branchez l’autre extrémité du

faisceau au rétroviseur autoassombrissant.

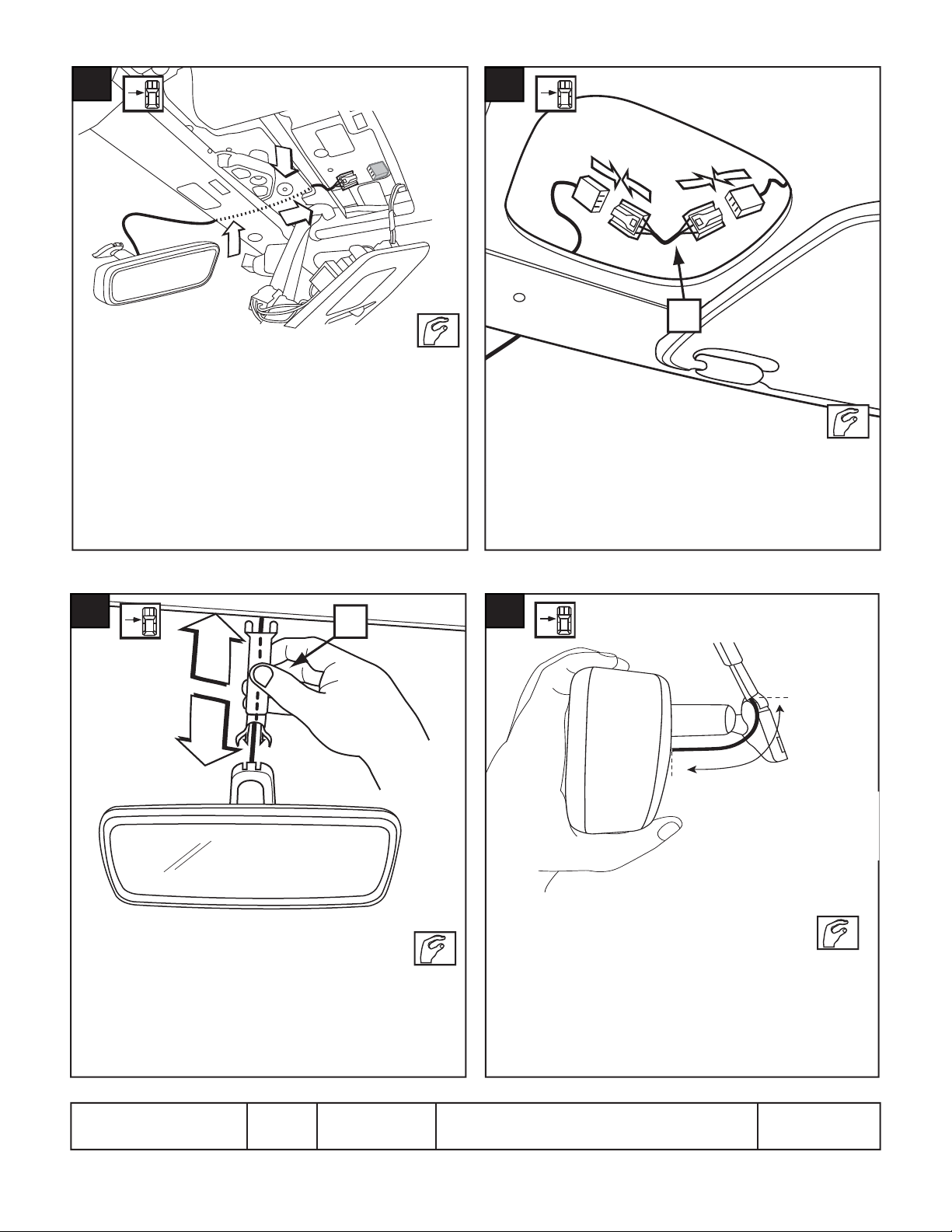

1 - Warning: Do not touch Eyesight camera lens. 2 - Route

wire harness above stereo camera assembly as shown and

connect to pre-arranged vehicle connector. 3 - Ensure wire

harness is routed away from mounting hole. 4 - Feed wire

harness between roof trim panel and roof.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Faites passer le faisceau de câblage au-dessus

de la caméra stéréo comme il est illustré et branchez-le au

connecteur déjà installé dans le véhicule. 3 – Assurez-vous

que le faisceau de câblage passe à bonne distance de l’oriﬁce

de montage. 4 – Faites passer le faisceau entre le pavillon et

le toit.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

1 - Install wire harness cover onto mirror. 2 - Extend wire har-

ness cover to ﬁt snug against roof trim.

1 – Posez le couvre-faisceau sur le rétroviseur. 2 – Tirez

le couvre-faisceau jusqu’au pavillon pour faire disparaître

l’interstice.

B16

Leave 3 - 4” of wire harness to allow for mirror adjustment.

Laissez 3 à 4 po de faisceau pour permettre le réglage du

rétroviseur.

3 - 4” Wire Length

Longueur de ﬁl de 3 à 4 po

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

PAGE

6/7

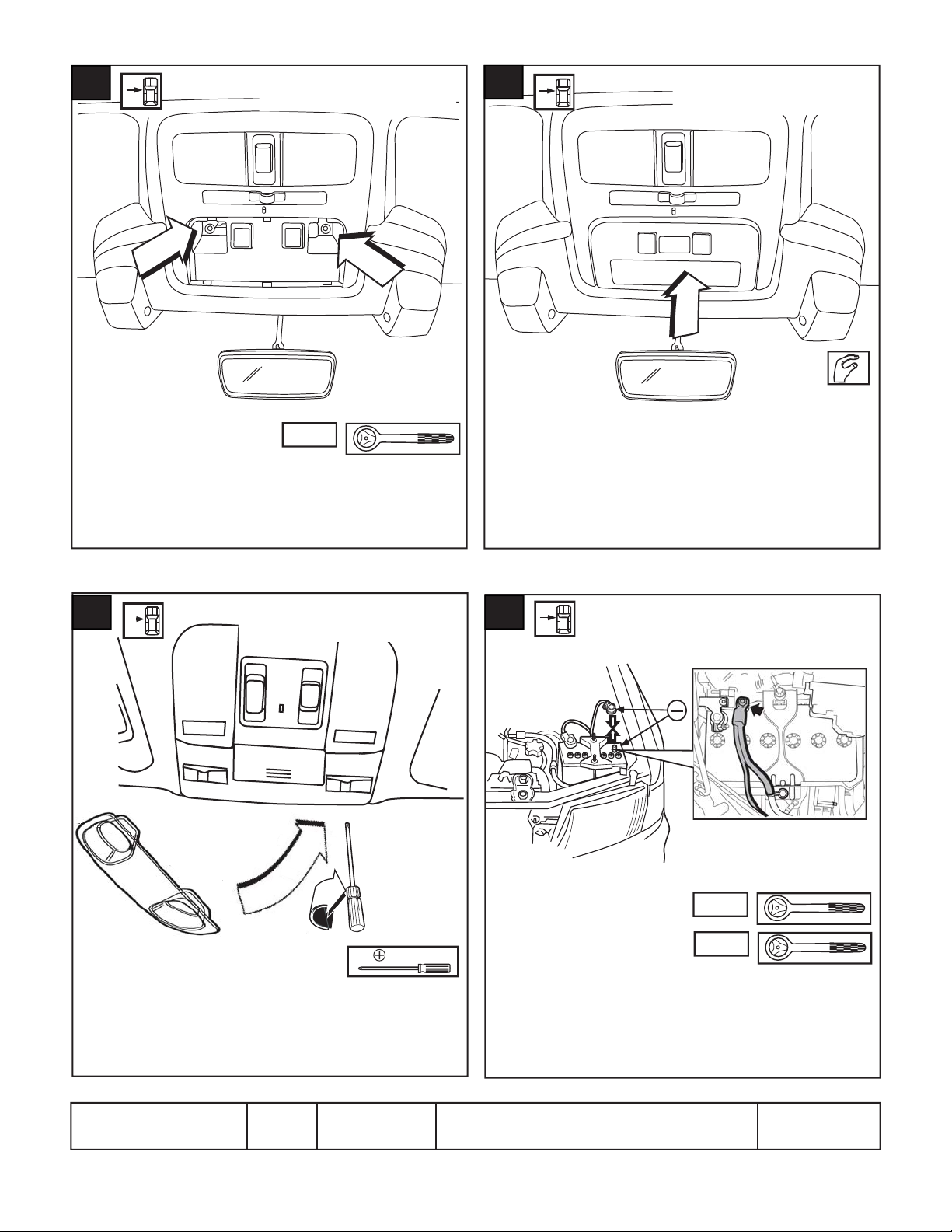

1 - Warning: Do not touch Eyesight camera lens. 2 - Reinstall

stereo camera overhead. 3 - Tighten bolts to 4 +/- 0.5 ft-lbs.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Reposez la caméra stéréo. 3 – Serrez les

boulons à 4 +/- 0,5 lb-pi.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

8mm

Reconnect battery. If equipped reconnect eyelet cable.

Rebranchez la batterie. Si elle en est équipée, rebranchez le

câble de l’œillet.

10 mm

12 mm

1 - Install overhead console. 2 - Tighten screws. 3 - Install

lens.

1 – Posez la console au pavillon. 2 – Serrez les vis. 3 – Posez

les lentilles.

VEHICLE’S WITHOUT EYESIGHT

VÉHICULES SANS EYESIGHT

1 - Warning: Do not touch Eyesight camera lens. 2 - Reinstall

stereo camera cover. 3 - Remove tape from stereo camera

cover.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Reposez le boîtier de la caméra stéréo. 3 – En-

levez la bande de protection adhésive du boîtier de la caméra

stéréo.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

PAGE

7/7

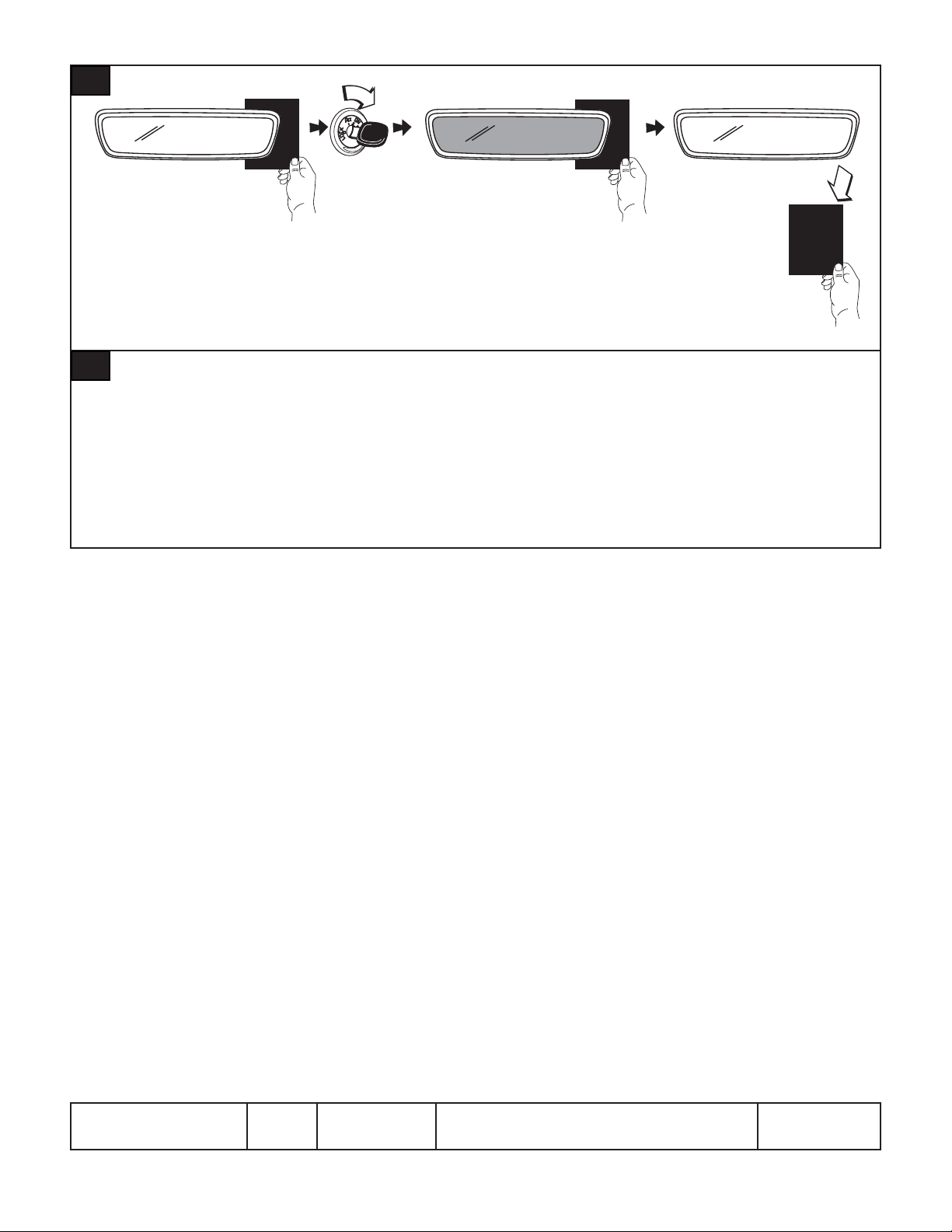

Using dark cloth or cardboard, completely

cover forward-looking sensor.

Avec un linge sombre ou un carton,

couvrez complètement le capteur pointé

vers l’avant.

To calibrate compass reference mirror user guide.

Pour étalonne la boussole, reportez-vous au manuel du rétro-

viseur.

Installation instructions

Instructions d’installatiion

Auto dimming mirror

Tetroviseur antieblouissement

Wire harness cover

Couvre-faisceau de câblage

Tools required

Outils requis

Wire harness

Faisceau de câblage Mirror User Guide

Manuel d’utilisation

du rétroviseur

Part number:

Numéro de piéce:

Kit contents Contenu de la trousse

H501SVA200 / H501SVA301

Description: Auto dimming mirror

Description: Tetroviseur antieblouissement

PART NUMBER

H501SVA200

H501SVA301

ISSUE

APAGE

1/7

DATE

4/30/21 SUBARU OF AMERICA

BC F

T-20

10 mm

12 mm

8 mm

Panel removal tool

Outil de dépose du panneau

WRX

Vehicle:

Véhicule:

DRIVE CARD

Wire Tie

Attache autoblo-

quante

Foam Tape

Ruban mousse

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

Disconnect battery. If equipped disconnect eyelet cable only.

Déconnectez la batterie. Si elle en est équipée, déconnectez

le câble de l’œillet uniquement.

PAGE

2/7

10 mm

12 mm

Twist mirror base cover and pull cover away from windshield.

Par un mouvement de torsion, décrochez la coquille du pied

du rétroviseur et éloignez-la du pare-brise

1 - Pull tab away from windshield. 2 - While holding tab, gen-

tly slide mirror up and off of windshield mirror mount.

1 – Tirez la languette à l’opposé du pare-brise. 2 – Tout en

retenant la languette, glissez doucement le rétroviseur vers le

haut pour l’enlever de son pied.

1 - Warning: Do not touch Eyesight camera lens. 2 - Place

protective tape (a) to stereo camera cover assembly as

shown.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Placez une bande de protection adhésive (a)

sur le boîtier de la caméra stéréo, comme il est illustré.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

ISSUE

ASUBARU OF AMERICA

PART NUMBERS

H501SVA200

H501SVA301

DATE

4/30/21

PAGE

3/7

1 - Warning: Do not touch Eyesight camera lens. 2 - Using

panel removal tool, pry cap at locations shown. 3 - Remove

the stereo camera cover.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Au moyen de l’outil de dépose du panneau,

décollez le boîtier aux endroits illustrés. 3 – Enlevez le boîtier

de la caméra stéréo.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

1 - Warning: Do not touch Eyesight camera lens. 2 - Remove

2 bolts.

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Enlevez deux boulons.

8mm

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT

1 - Warning: Do not touch Eyesight camera lens. 2 - Pull

down on stereo camera overhead at locations (2) shown to

disconnect clips. 3 - Then slide overhead forward slightly and

remove at location (3).

1 – Avertissement : Ne touchez pas à la lentille de la caméra

EyeSight. 2 – Tirez le dessus de la caméra stéréo vers le bas

aux points indiqués (2) pour dégager les attaches. 3 – Faites

glisser le dessus légèrement vers l’avant et détachez la ca-

méra au point 3.

VEHICLE’S WITH EYESIGHT

VÉHICULES AVEC EYESIGHT VEHICLE’S WITHOUT EYESIGHT

VÉHICULES SANS EYESIGHT

1 - Remove lens. 2 - Remove screws. 3 - Remove overhead

console.

1 - Enlevez la lentgille. 2 - Enlevez les vis. 3 - Enlevez la

console au pavillon.

VEHICLE’S WITHOUT EYESIGHT

VÉHICULES SANS EYESIGHT

Ce manuel convient aux modèles suivants

Autres manuels Subaru Accessoires automobiles

Subaru

Subaru 2014 Legacy Manuel utilisateur

Subaru

Subaru Impreza H001SFG310 Manuel utilisateur

Subaru

Subaru F555EAJ200 Manuel utilisateur

Subaru

Subaru F411SAN030 Manuel utilisateur

Subaru

Subaru H501SXA201 Manuel utilisateur

Subaru

Subaru SPLASH GUARD Manuel utilisateur

Subaru

Subaru H001ssC800 Manuel utilisateur

Subaru

Subaru E3610FS980 Manuel utilisateur

Subaru

Subaru F411SXC030 Manuel utilisateur

Subaru

Subaru H001ssC800 Manuel utilisateur

Subaru

Subaru F541SFL000 Manuel utilisateur

Subaru

Subaru H621SFG501 Manuel utilisateur

Subaru

Subaru TRAILER HITCH HARNESS Manuel utilisateur

Subaru

Subaru H6710SG000 Manuel utilisateur

Subaru

Subaru F411SFL030 Manuel utilisateur

Subaru

Subaru starlink Manuel utilisateur

Subaru

Subaru BlueConnect Manuel utilisateur

Subaru

Subaru J1010FN800 Manuel utilisateur

Subaru

Subaru SOA3991000 Manuel utilisateur

Subaru

Subaru 2017MY Impreza Manuel de référence

Subaru

Subaru SERAYA1000 Manuel utilisateur

Subaru

Subaru J101SAN800 Manuel utilisateur

Subaru

Subaru 2013 BRZ Manuel utilisateur

Subaru

Subaru F411SFL010 Manuel utilisateur

Manuels Accessoires automobiles populaires d'autres marques

James Baroud

James Baroud Odyssey Manuel utilisateur

Motorola

Motorola i50sx Manuel utilisateur

Yakima

Yakima 9MM STANDARD BIKE MOUNT Manuel utilisateur

Feniex

Feniex T3 Manuel utilisateur

Renault

Renault 77 11 423 180 Manuel utilisateur

Kia

Kia E8300-4D000 Manuel utilisateur

Brink

Brink 756843 Manuel utilisateur

Whispbar

Whispbar K085W Manuel utilisateur

v.link

v.link CI-VL2-PC-HSD Manuel utilisateur

Viking

Viking Stack-Rack Guide de configuration rapide

Aries

Aries 203015 Manuel utilisateur

Choetech

Choetech AT0005 Manuel utilisateur

ZZ2

ZZ2 ZZAIR-PRO Manuel utilisateur

Holman

Holman 4A80L Manuel utilisateur

Thule

Thule 2075 Manuel utilisateur

Motorola

Motorola T325 Manuel utilisateur

TAUBENREUTHER

TAUBENREUTHER 16-3950 Guide d'installation

DV8

DV8 FBJL-02 Manuel utilisateur
