Subaru TRAILER HITCH HARNESS Manuel utilisateur

FORESTER

TRAILER HITCH HARNESS

PART NUMBER: H771SSG000

FAISCEAU D’ATTELAGE DE REMORQUE

NUMÉRO DE PIÈCE: H771SSG000

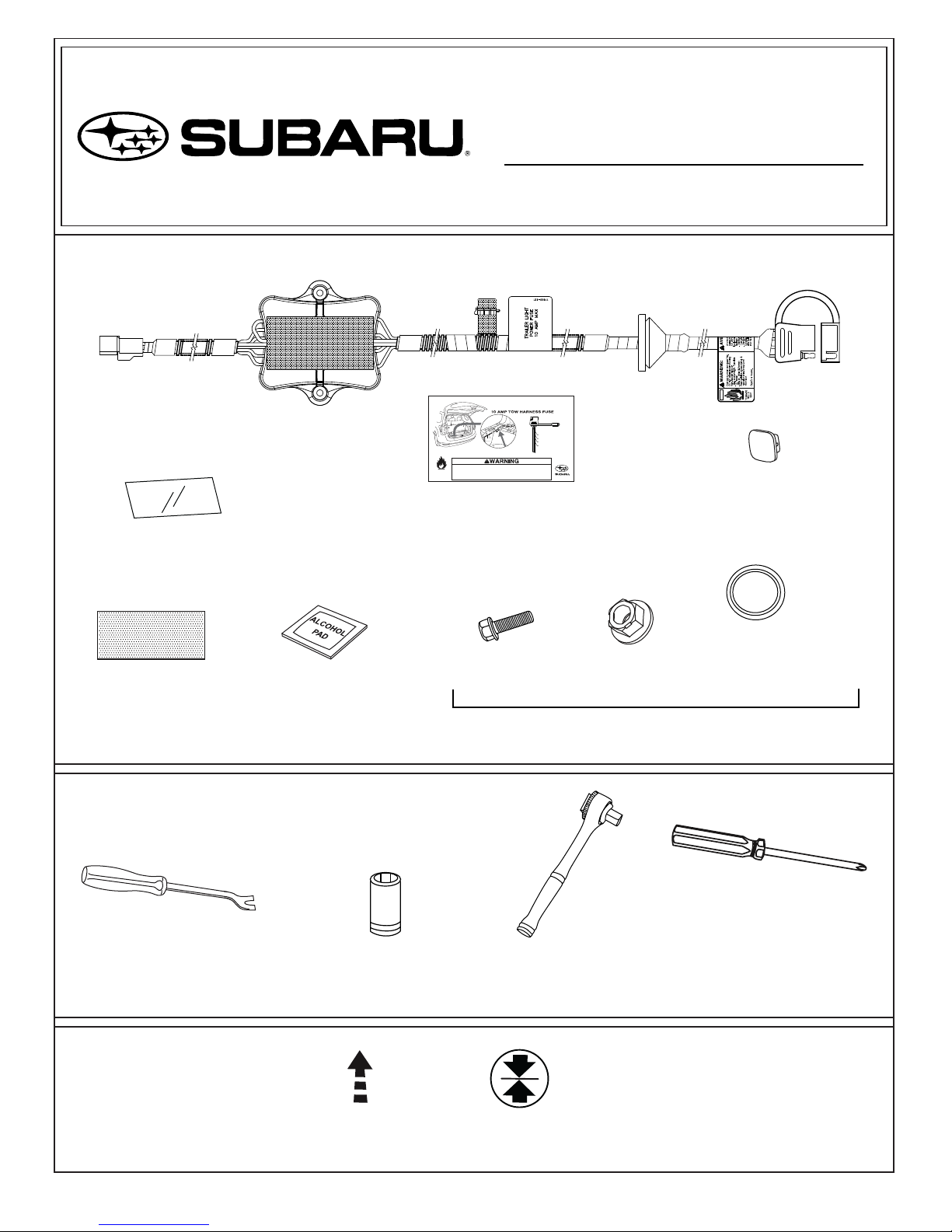

KIT CONTENTS: CONTENU DE LA TROUSSE:

TRAILER HARNESS

ATTELAGE DE REMORQUE

TOOLS REQUIRED: OUTILS REQUIS:

CLIP REMOVAL TOOL

OUTIL DE DÉPOSE

D’ATTACHE

10MM SOCKET

DOUILLE DE 10 MM

RATCHET

ROCHET

1 ALUMINUM TAPE

1 RUBAN EN ALUMINIUM

3 ALCOHOL PAD

3 TAMPON IMBIBÉ

D’ALCOOL

6 FOAM TAPE

6 TAMPON

MOUSSE

11/12/12 SUBARU OF AMERICA

1 FUSE LOCATION CARD

1 CARTON D’EMPLACEMENT

DES FUSIBLES

1 of 4

LEGEND: LÉGENDE:

Connect

Brancher

Remove

Enlever

1 RECEIVER COVER

1 COUVERCLE

DE RÉCEPTEUR

PHILLIPS HEAD

#2 SCREWDRIVER

TOURNEVIS PHILLIPS

NO 2

1 GASKET

1 JOINT

D'ÉTANCHÉITÉ

2 BOLT

2 BOULON

2 NUT

2 ÉCROU

“NOTICE”

16506-326

SPN0001740

REV.A

10-2-12

Ground - White Wire

Tail/SideMarkers - Brown Wire

LeftTurn/Stop - Yellow Wire

RightTurn/Stop - Green Wire

10 amp Towharness fuse located in rear cargo area, under threshold cover.

Caution: Only use a 10 amp replacement fuse,never use a higher rated fuse.

Overloading circuit can cause res. DO NOT exceed:

• Max. stop/turn light: 1 per side and 2.1 amps max current draw per side.

• Max. tail lights: 5.6 amps

Read vehicle’s owners manual for additional information.

TO BE USED DURING INSTALLATION OF THE HITCH

UTILISER DURANT L'INSTALLATION DE L'ATTELAGE

11/12/12

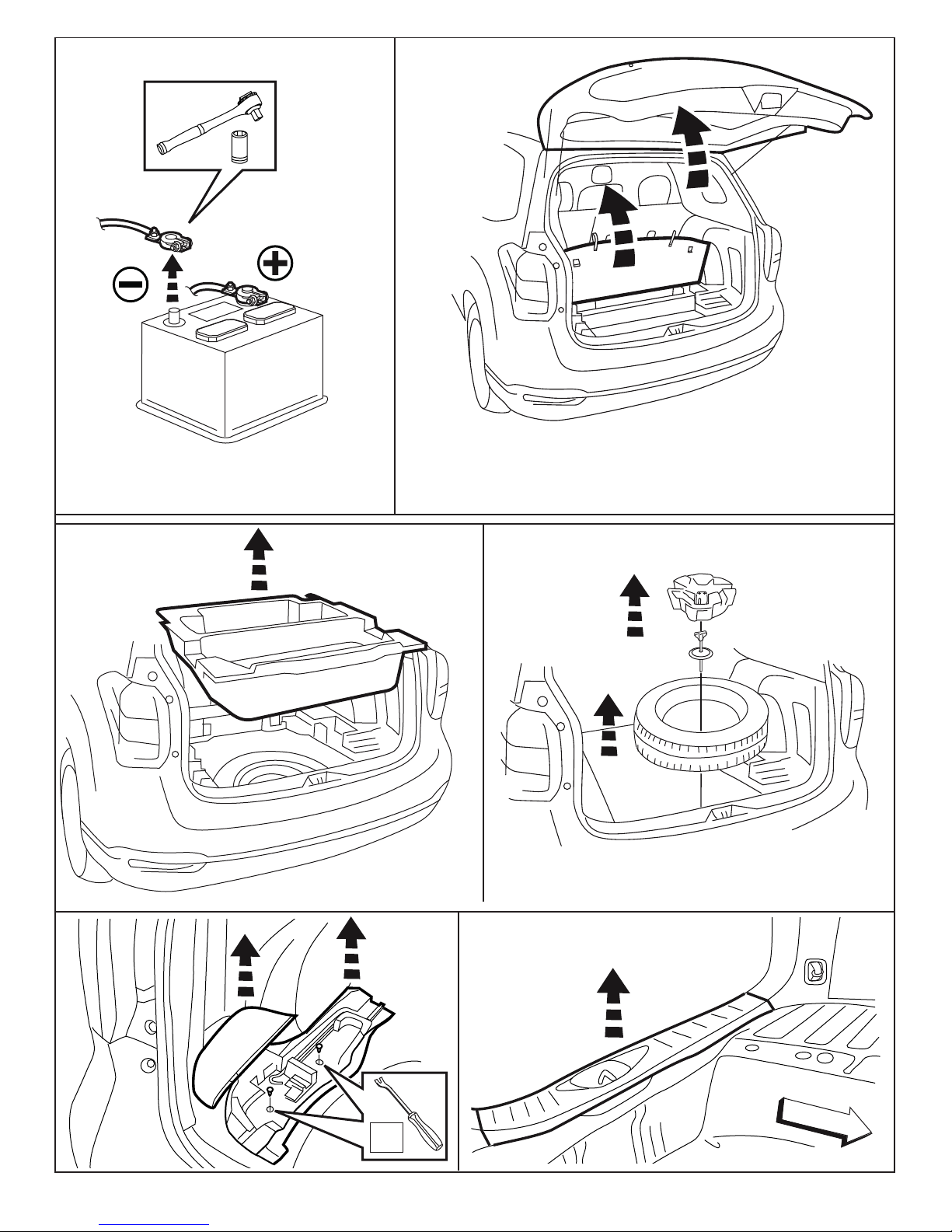

REMOVE CARPETED SPARE TIRE COMPARTMENT COVER.

ENLEVEZ LE COUVERCLE DU COMPARTIMENT

DE PNEU DE SECOURS MOQUETTÉ.

SUBARU OF AMERICA 2 of 4

FWD

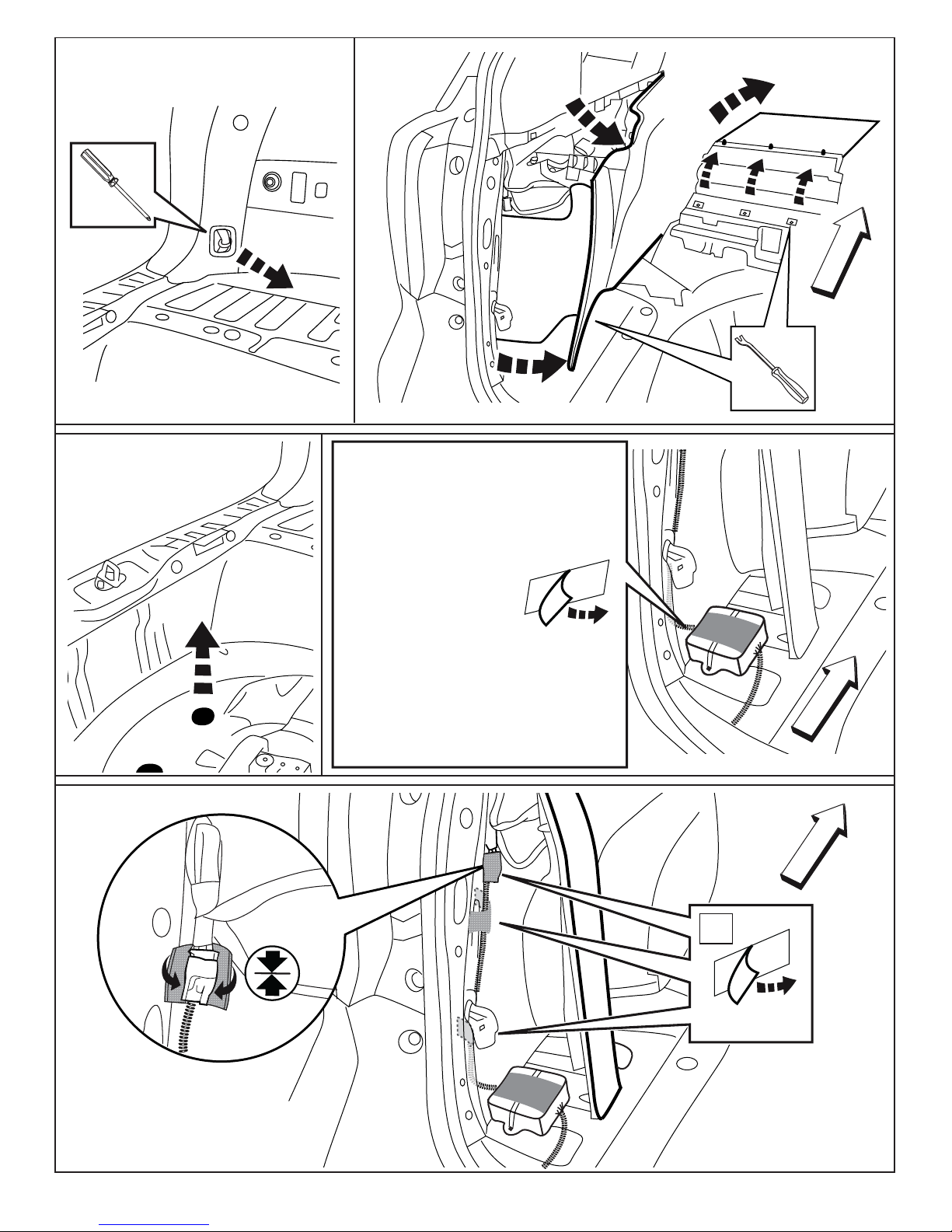

11/12/12 3 of 4SUBARU OF AMERICA

FWD

FOAM TAPE

TAMPON MOUSSE

FWD

ALIGN EDGE OF BLACK BOX WITH

EDGE OF CARGO FLOOR,

ENSURING BOX IS MOUNTED

COMPLETELY BEHIND TRIM PANEL.

SECURE USING FOAM TAPE

ATTACHED TO THE BOTTOM OF

BLACK BOX.

ALIGNER LE REBORD

DE LA BOÎTE NOIRE

AVEC CELUI DU PLANCHER DE

L’ESPACE UTILITAIRE EN

S’ASSURANT QUE LA BOÎTE EST

BIEN INSTALLÉE DERRIÈRE LE

PANNEAU. FIXER À L’AIDE DU

RUBAN MOUSSE ATTACHÉ AU

DESSOUS DE LA BOÎTE NOIRE.

11/12/12

ROUTE 4 PIN FLAT CONNECTOR & HARNESS THROUGH EXPOSED HOLE, PAST GROMMET.

PULL GROMMET BACK TO SEAT.

FAITES PASSER LE CONNECTEUR ET LE FAISCEAU À QUATRE FILS PLATS DANS LE TROU AINSI

DÉCOUVERT, PASSÉ LA RONDELLE. RAMENEZ LA RONDELLE VERS LE SIÈGE.

LOOP 4 PIN FLAT CONNECTOR'S CAP

THROUGH CHAIN PLATE TO SECURE.

FAITES REPASSER LE CAPUCHON DU

CONNECTEUR À QUATRE FILS

PAR LA CHAÎNE POUR LA FIXER EN PLACE.

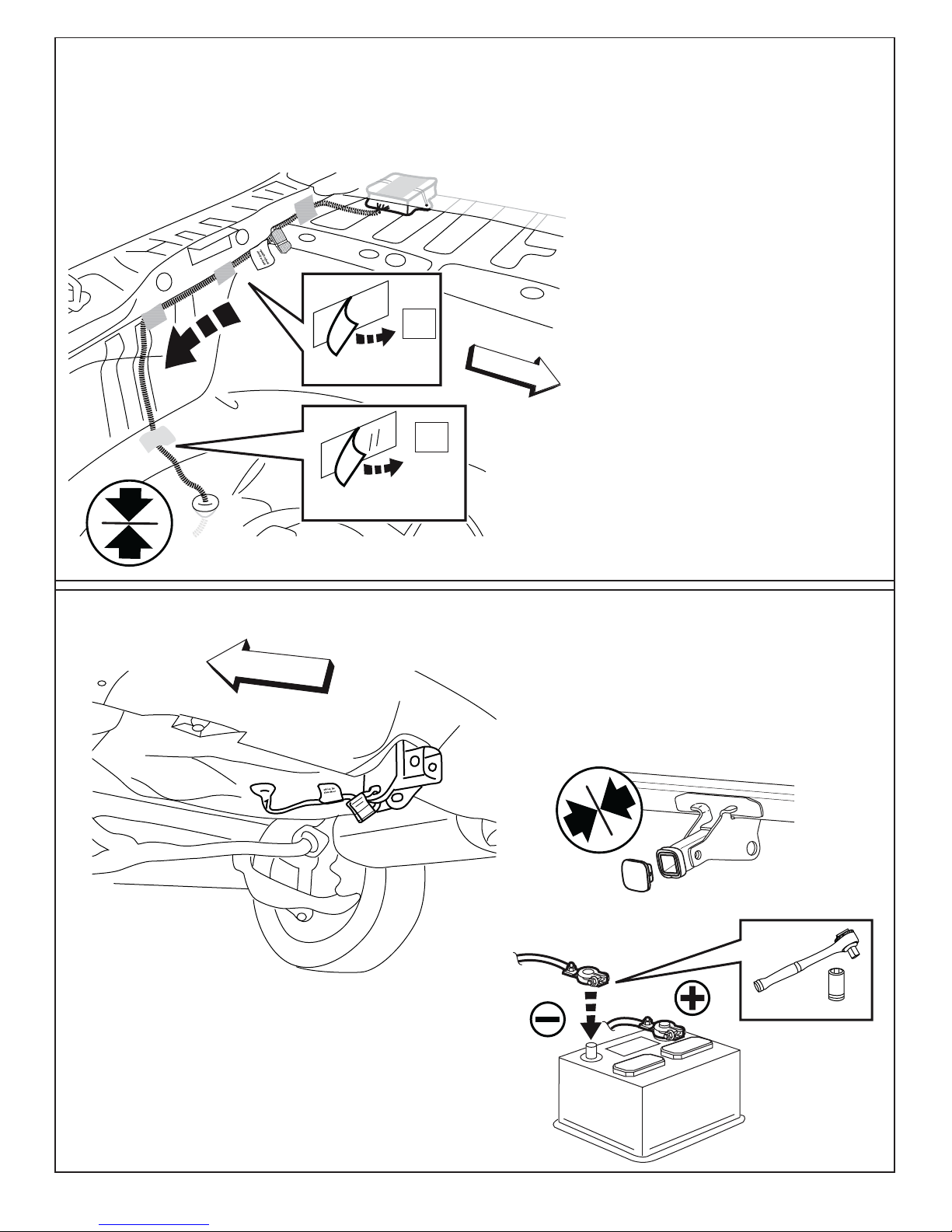

4 of 4SUBARU OF AMERICA

PLACE FUSE LOCATION CARD IN GLOVE BOX,

WITH OWNER'S INFORMATION KIT.

PLACEZ LE CARTON D’EMPLACEMENT DES FUSIBLES

DANS LA BOÎTE À GANTS, AVEC LA TROUSSE

D’INFORMATION À L’INTENTION DU PROPRIÉTAIRE.

USING ALUMINUM TAPE SECURE

HARNESS TO REAR CARGO FLOOR.

ENSURE THE HARNESS IS CLEAR

OF THE SPARE TIRE.

AVEC DU RUBAN EN ALUMINIUM,

FIXEZ LE FAISCEAU AU PLANCHER

DE L’ESPACE UTILITAIRE. ASSUREZ-

VOUS QUE LE FAISCEAU NE FAIT

PAS OBSTACLE AU PNEU DE SEC-

OURS.

IN REVERSE ORDER, REPLACE ALL

REMOVED ITEMS.

DANS L’ORDRE INVERSE, REPLACEZ

TOUS LES ARTICLES ENLEVÉS.

FWD

ALUMINUM TAPE

RUBAN EN ALUMINIUM

FOAM TAPE

TAMPON MOUSSE
