Sony VCT-1170RM Manuel utilisateur

VCT-1170RM

AEP Model

REMOTE CONTROL TRIPOD

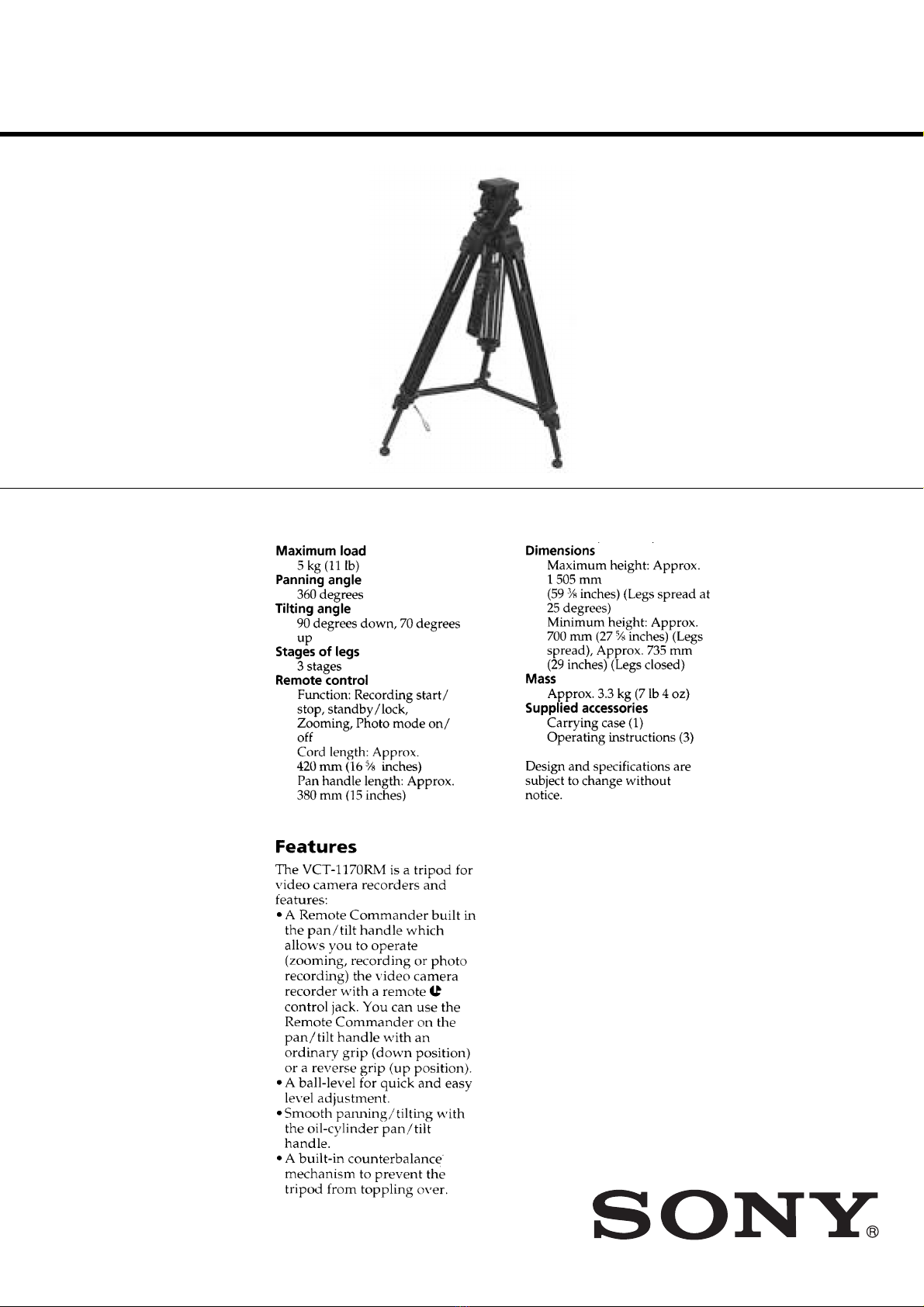

SPECIFICATIONS

Ver 1.1 2004 04

SERVICE MANUAL

VCT-1170RM

— 2 —

Sony EMCS Co. 2004D1600-1

Published by DI Technical Support Section

9-929-812-11

1 3-063-115-01 STRAP

2 3-972-177-01 KNOB, BALL LEVELLER FIXED

*3 3-972-267-01 HEAD, MAIN ASSY

4 3-061-693-01 SCREW, SHAFT FIXED

5 X-3950-700-1 LOCK ASSY, PAN HANDLE

6 A-7096-167-A REMOTE CONTROL ASSY, PAN HANDLE

7 3-972-173-01 SHOE, QUICK

8 3-972-174-01 TABLE (ASSY), CAMERA (WITH FIXED LEVER,

HEXAGON SOCKET BOLT)

9 3-972-175-01 SCREW, TILT FIXED

10 3-972-176-01 SCREW, PAN FIXED

11 3-972-179-01 LEG

12 7-683-457-04 BOLT, HEXAGON SOCKET 6X20

13 7-688-006-02 W6, SMALL

14 3-972-178-01 RETAINER

Ref. No. Part No. Description Ref. No. Part No. Description

15 3-972-181-01 SCREW, STAY FIXED

16 3-972-180-01 STAY

17 3-972-182-01 RUBBER, FERRULE (WITH E WASHER 6)

18 3-062-983-01 RING, TRANSPORT

ACCESSORIES

************

3-061-695-12 MANUAL, INSTRUCTION (ENGLISH, FRENCH,

SPANISH,KOREAN)

3-061-695-21 MANUAL, INSTRUCTION (GERMAN, DUTCH,

SWEDISH, ITALIAN)

3-061-695-31 MANUAL, INSTRUCTION (PORTUGUESE,

RUSSIAN, ARABIC, TRADITIONAL CHINESE)

3-972-167-01 BAG, TRIPOD

NOTE :

• -XX, -X mean standardized parts, so they

may have some difference from the original

one.

• Items marked “ * ”are not stocked since they

are seldom required for routine service. Some

delay should be anticipated when ordering

these items.

EXPLODED VIEWS

• The mechanical parts with no reference

number in the exploded views are not

supplied.

not

supplied

12 12

(Including

Sony EMCS Co.

SERVICE MANUAL

2004D1600-1

Published by DI Technical Support Section

9-929-812-82

SUPPLEMENT-1

File this supplement-1 with the Service Manual.

(PV04-001)

VCT-1170RM

Ver 1.1 2004. 04

VCT-1170RM

AEP Model

• Addition of service part

: Added portion : Changed portion

Page Before change After change

Ref. No. Part No. Description

19 1-696-933-81 CORD, CONNECTION

Ref. No. Part No. Description

Revision History

992981212.pdf

Reverse

Ver.

1.0

1.1

Date

2000.04

2004.04

History

Official Release

Supplement-1

Contents

—

Addition of service part

S.M. Rev.

issued

—
