SOMFY Compact Manuel utilisateur

SOMFY COMPACT Lire attentivement cette notice

avant toute utilisation.

5012702A

Le moteur extérieur SOMFY COMPACT triphasé est destiné tout particulièrement à la motorisation des rideaux, grilles et portes sectionnelles.

Vous trouverez dans cette notice tous les éléments de base vous permettant de brancher et de régler le moteur extérieur SOMFY COMPACT.

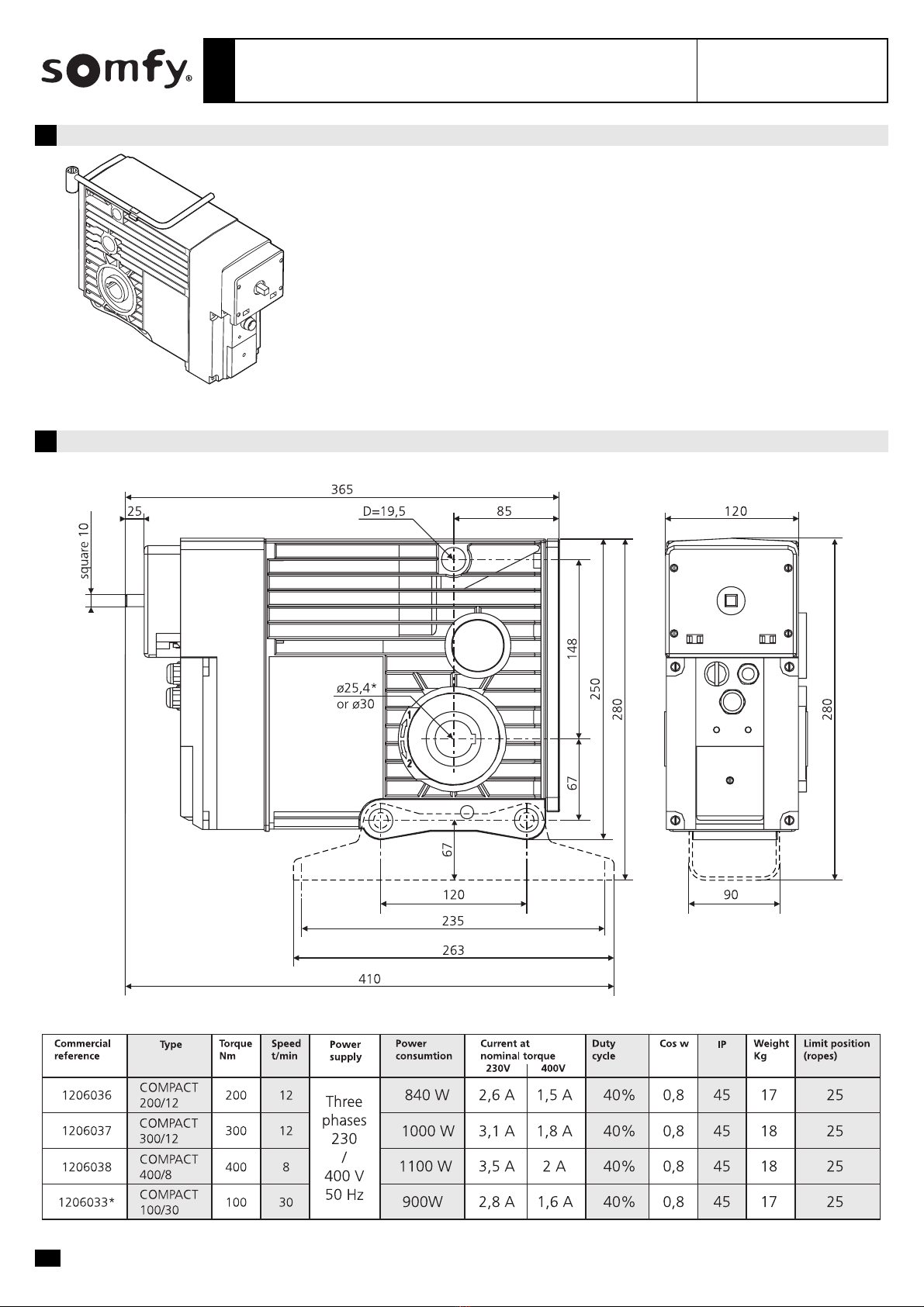

1.1 Cotes d’encombrement (en mm)

1/5

.1. Descriptif et caractéristiques techniques page 1

.2. Changement de la tension d’alimentation (230V - 400V) page 2

.3. Montage du SOMFY COMPACT page 3

.4. Câblage du SOMFY COMPACT page 4

.5. Réglage des fins de course page 5

.6. Accessoires page 6

.7. Maintenance page 6

SOMFY SAS, 400 Avenue de la République, 74300 CLUSES - FRANCE - & (33) 4 50 96 70 00 - capital 20.000.000 d - RCS Bonneville 303.970.230

1Descriptif et caractéristiques technique

.Sommaire

1.2 Caractéristiques techniques

* Moteur pour porte sectionnelle.

Important : Avant d’enlever le couvercle connecteur, vous devez impérativement couper l’alimentation électrique.

2Changement de la tension d’alimentation (230V - 400V)

230

400

400 V

230

400

400 V

230

400

400 V

230V

400

032

230

400

400 V

1 1

Enlever le couvercle connecteur pour accéder à la plaquette de communtation :

Couvercle connecteur

1. Enlever le couvercle en dévissant les 4 vis

imperdables

2. Sélectionner l’arrivée de l’alimentation et, en

fonction de cela, fixer le presse-étoupe vers le

bas ou sur les côtés avec un découpage sup-

plémentaire.

Le SOMFY COMPACT est livré en position 400V

Sélectionner la tension d’alimentation à l’aide de la plaquette de commutation 230V/400V TRI de la façon suivante :

Pour changer la tension d’alimentation de 400V TRI en 230V TRI

Le câble d’alimentation doit obligatoirement être passé par le presse-étoupe situé sur le bas ou sur les cotés du boîtier électrique.

Section des fils : mini 1,5 mm2(3 conducteur + terre).

Les orifices situés sur le couvercle sont exclusivement réservés au circuit de commande en 24 V de sécurité.

Fusible de rechange •

Plaquette de commutation 230V / 400V •

• bornes de puissance

• fusibles

• circuit imprimé 24V de sécurité

• presse-étoupe à fixer

• desserrer légèrement les 8 écrous • resserrer les 8 écrous• faire coulisser la plaquette

comme indiqué ci-dessous

1.3 Description face avant du moteur

À la livraison :

Enlever le couvercle cache-molette :

autre possibilitée pour les entrées puissances •

entrées puissances 230 / 400 V triphasé •

molettes réglages fin de course

sens 1(bleu) •

molette réglages fin de course

sens 2 (jaune) •

• 3 entrées circuit de commande 24V de sécurité

• couvercle connecteur

• couvercle cache-molettes

• 4 vis imperdables fixation couvercle connecteur

bouton d’essai bleu

• sens 1

bouton d’essai rouge

• stop

bouton d’essai jaune

• sens 2

2/5

3Montage du SOMFY COMPACT

• 1. SOMFY COMPACT

• 2. Doigt de maintien (réf. : 9146521)

• 3. Plaque côté moteur

• 4. Embout claveté

• 5. Embout claveté

• 6. Plaque côté opposé

• 7. Antichute

• 1. SOMFY COMPACT

• 2. Socle moteur (réf. : 9146500)

• 3. Equerre (réf. : 9146510)

• 4. Embout claveté

• 5. Embout claveté

• 6. Equerre (réf. : 9146510)

• 7. Antichute

3.1 Grilles et rideaux

Avec socle moteur et équerres :Avec doigt de maintien :

• 1. Support tension de chaîne à visser (x1)

• 2. Socle moteur (x1)

• 3. Arbre ø30 (x1) (livré avec 2 clavettes + 3 circlips)

• 4. Pignon ø19 dents (alésage ø30mm) (x1)

• 5. Chaîne de 1,5m avec attaches rapides (x1)

• 6. Pignon ø38 dents (alésage ø50mm) (x1)

• 7. Palier à semelle (alésage ø50mm) (x1)

• 8. Arbre 50mm (x1), sans rondelle, livré avec 1 clavettes + 2 circlips)

Avec transmission par chaîne :

• 1. SOMFY COMPACT

• 2. Doigt de maintien (réf. : 9146521)

• 3. Equerre + visserie (réf. : 9146587)

• 4. Bague d’arret ø30 (réf. : 9146583)

3.2 Pour portes sectionnelles

3/5

4Câblage du SOMFY COMPACT

L’interrupteur doit être conforme à l’annexe H de la norme EN 60335-1.

L’interrupteur doit être situé en vue directe de la partie à entraîner et éloigné des parties mobiles.

Le mouvement du tablier ne doit pas être initié par des commandes autres que des commandes nécessitant une action maintenue avec un interrupteur sans ver-

rouillage, revenant automatiquement à la position d’arrêt lorsque son organe de mnoeuvre est relaché.

Exemple de schéma de câblage:

Le presse-étoupe pour le câbe d’alimentation se trouve à l’interieur du couvercle connecteur

1. Enlever le couvercle guide-chaîne en dévissant

les 4 vis.

2. Mise en place du guide-chaîne (réf. :

9550114) et de la chaine (réf. :9146501).

3. Passer les maillons dans le guide-chaîne et

dans la roue crantée en les introduisant dans

les crans.

4. Remettre le couvercle.

3.3 Montage de la manoeuvre de secours par chaîne

Le raccordement des organes de commandes exterieur doit s’effectuer grâce au bornier

connecteur enfichable. Une fois les branchements réalisés, il suffit d’enfoncer le couvercle

connecteur et les connexions se font automatiquement !

• Section des fils : 1,5mm2(norme NF c 15-100)

• Longueur de dénudage maxi : 8mm

Passage des fils uniquement par les presse-etoupes situés sur le couvercle du boîtier.

Utilisation d’organe de commande sans alimentation propre (contact sec).

Toute modification du circuit électrique interne du moteur extérieur entraîne l’annulation de toutes garanties.

Schéma électrique :

1234567891011121314151617181920RST S1 C S2

sens 2

sens 1

Contacts auxiliaires

5Réglage des fins de course

230

400

400 V

Câblage de puissance Câblage de commande

5.1. Vérification du sens de rotation

- Une fois le branchement de l’alimentation éléctrique effectué, remettre en place le couvercle connecteur.

Le présenter bien parralèle à son emplacement. Enfoncer le couvercle, le connecteur s’enfiche automatiquement sur celle-ci.

Enfin, resserrer les 4 vis.

- Mettre l’installation sous tension.

- Appuyer sur le bouton d’essai supérieur (bleu) référencé “sens 1”. L’axe de sortie doit tourner dans le sens de la flèche “sens 1”.

- Renouveler éventuellement l’opération pour le sens 2 (bouton jaune).

- Si l’axe de sortie tourne dans le sens opposé à celui désiré :

- relâcher immédiatement le bouton,

- couper l’alimentation,

- inverser indiferemment 2 phases, soit sur la ligne d’alimentation, soit sur le

bornier de puissance.

- remettre l’installation sous tension et renouveler l’opération de vérification du

sens de rotation.

SENS 1

STOP

SENS 2

Diagrame interne coté moteur

Câblage de puissance Câblage de commande

4/5

5.2. Réglage de fin de course

Utiliser les boutons (bleu, rouge, jaune) pour les manœuvres de montage du rideau. Si l’opérateur s’arrête en cours de manœuvre, enfoncer la molette correspon-

dant au sens choisi avec un tournevis et :

- pour augmenter la course : tourner la molette vers le “+” en appuyant simultanement sur le bouton d’essai correspondant.

Arrêter l’opération à la position désirée en relachant la molette.

- pour diminuer la course : revenir en arrière de quelque tours moteur puis tourner la molette vers le sens “-”

Attention si le moteur ne repart pas en sens inverse voir paragraphe 5.1.

Le SOMFY COMPACT est muni de dispositifs de sécurité. En cas de fonctionnement prolongé avec un sens de rotation inversé ou en cas

de fausse manoeuvre, la cage fin de course est automatiquement débrayable (système breveté). Une butée de sécurité condamne alors

toute commande électrique. Pour dégager la butée, rétablir tout d’abord le bon sens de rotation (voir paragraphe 5.1)

Tourner ensuite les deux molettes de réglages vers le “+” d’environ 3 à 7 tours. Recommencer les réglages après dégagement de la

butée.

5.3. Contacts supplémentaires

La cage fin de course dispose de deux contacts supplementaires libres de potentiel qui permettent entre autres l’inhibition d’une barre palpeuse avant son écrase-

ment au sol ou la connaissance de l’information porte en position haute, porte en position basse.

Les sorties se font sur un connecteur 3 bornes fixé sur la plaque de fermeture (voir schéma ci dessous).

Les contacts supplementaires sont independants du circuit imprimé.

230

400

400 V

Fusible de rechange •

Contact suplementaires •

Si les contacts sont utilisés à une tension inférieure à 24V, la sortie du câble pourra se

faire par le couvercle connecteur.

Si les contacts supplementaires sont utilisés à une tension supérieur à 24V, la sortie du

câble devra se faire par un presse-étoupe placé sur le coté, à l’emplacement prévu a cet

éffet.

Sortie des contacts supplémentaires sur connecteur 3 bornes :

• une borne pour le sens 1

• une borne pour le sens commun

• une borne pour le sens 2

• Type de sortie : contact sec normalement ouvert

• Pouvoir de coupure : 3A sous 230V

• Tension maximum : 253V

6Accessoires

6.1 Pour grilles et rideaux 6.2 Pour portes sectionnelles

Kit de débrayage :

7Maintenance

Le SOMFY COMPACT a été concu avec soin et ne demande aucun entretien particulier. Il est toutefois obligatoire de l’installer à l’abris des projections d’eau.

Il est lubrifié a vie. Le lubrifiant spécial ne doit jamais être changé. Tout démontage du couvercle du carter entraîne l’annulation de la garantie (8 vis du couvercle

sont plombées).

Pour tout fonctionnement autre que la motorisation des grilles et rideaux enroulables, et portes sectionnelles nous consulter.

Ne pas oublier de graisser l’arbre claveté de la bobine avant le montage du moteur.

Manoeuvre de secours :

Réf: 9146501 + 9550114

Réf: 9550037 + 9550043

Réf: 9550037

5/5

SOMFY COMPACT Read carfully these instructions

befor any use.

5012702A

The external three phase SOMFY COMPACT 120/25 motor is particularly aimed at the motorization of shutters, grilles and sectional doors.

These instructions cover all the basic components for the connection and adjustment of the external SOMFY COMPACT.

1.1 Dimensions (mm)

.1. Description and technical data page 1

.2. Change of power supply (230V – 400V) page 2

.3. Installation of Somfy COMPACT page 3

.4. Wiring of Somfy COMPACT page 4

.5. End limit switch Adjustment page 5

.6. Accessories page 6

.7. Maintenance page 6

S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

1Description and technical data

.Table of contents

1.2 Technical data

* Motor for sectional doors.

1/5

Warning : Before removing the wiring cover, it is imperative that the power supply is switched off.

2Change of power supply (230V-400V)

230

400

400 V

230

400

400 V

230

400

400 V

230V

400

032

230

400

400 V

1 1

Remove the wiring cover to access the connection plate :

1. Remove the wiring cover by unscrewing the 4

captive screws.

2. Select the input for the supply. Fix the gland

to the bottom or using the supplementary

knock-out on the side.

When delivered, the SOMFY COMPACT motor is set for 400 V

Select the correct supply voltage with the aid of the connection plate (230V-400V) :

To switch to 230V three-phase

Connect the power supply to the terminal. It is necessary that the cable goes through the cable glands which are located on the bottom or on the sides of the electrical

box. CABLE SIZE : MINI 1,5mm2 (3 cores and earth). Openings located on the covering cap are exclusively intended for a control circuit with a Low Safety Voltage of 24

Spare fuse •

Connection plate 230V / 400V •

• Terminal plug power

• fuse

• Printed circuit with low safety

voltage 24V

• Cable gland to fix

• Slightly unscrew the 8 nuts

on the connection plate

• Retighten the 8 nuts of the connection plate• Move the connection plate to the left and

line up 230 V arrow with the lower mark

1.3 Description of front face of SOMFY COMPACT motor

On Delivery :

Remove the cap of screw-cover to access the screws :

Alternative supply connection •

Imput power 230/400V Three phases •

Limit switch adjusting screws

direction 1(bleu) •

Limit switch adjusting screws

direction 2 (jaune) •

• 3 imputs for 24V control circuit

• Wiring cover

• Cap of roller-cover

• 4 captive screws fixing the wiring cover

Test button (blue)

• direction1

Test button (red)

• stop

Test button (yellow)

• direction 2

Wiring cover

2/5

3Installation of SOMFY COMPACT

• 1. SOMFY COMPACT

• 2. Block rod (réf. : 9146521)

• 3. Plate motor side

• 4. Adjustable bobbin with key

• 5. Adjustable bobbin with key

• 6. Plate opposite side

• 7. Safety brake

• 1.

SOMFY COMPACT

• 2. Mounting bracket (réf. : 9146500)

• 3. Bracket (réf. : 9146510)

• 4. Adjustable bobbin with key

• 5. Adjustable bobbin with key

• 6. Bracket opposite side (réf. : 9146510)

• 7. Safety brake

3.1 Grills and shutters

Installation with braket :Installation with block rod :

• 1. Chain adjuster bracket to be screwed (x1)

• 2. Mounting bracket (x1)

• 3. ø30 Shaft (x1) (with 2 slinding keys + 3 circlips)

• 4. Pinion 19 sprockets (boring ø30mm) (x1)

• 5. 1,5m chain and end-fastening (x1)

• 6. pinion 38 sprockets (boring ø50mm) (x1)

• 7. bearing (ø50mm bore) (x1)

• 8. ø50mm shaft (x1), washers (not delivered), + 1 slinding key and 2

circlips)

Installation with chain :

• 1. SOMFY COMPACT

• 2. Block rod (réf. : 9146521)

• 3. Bracket + screw and bolts (réf. : 9146587)

• 4. Stop ring ø30 (réf. : 9146583)

3.2 For sectionnal doors

3/5

4Wiring of SOMFY COMPACT

The switch must comply with annex H of standard EN 60335-1.

The switch must be located within direct sight of the driven part and away from moving parts.

The movment of the shutter may only be initiated by controls that require substained action with a key type switch or similar device (switch without locking,

which automatically returns to the stop position when the control is released).

Exemple of wiring:

The cable glands for the power supply are in the wiring cover.

1. Remove the chain cover by unscewing the 4

screws.

2. Install the chain (réf. : 9550114) and the

chain guide (réf. :9146501).

3. Pass thes chain links in the chain guide and in

the notched wheel by introducing them in.

4. Replace the cover.

3.3 Installing the emergency chain

To connect the operating devices use the plug-in connector terminal.

Once the connections are completed, put the wiring cover in position and all the connections

are automatically made.

• Wire size: 1,5 mm2(Standard NF C 15-100)

• Length of bare wire : 8 mm

Wires must only go through the cable glands located on the cover of the terminal.

Use only operating devices without a supply (volt-free contact).

Any modification of the internal electrical circuit of the operator results in the cancellation of all warranties.

Electrical connection diagram :

Terminal auxiliary

contacts

5End limit adjustment

230

400

400 V

Power supply wiring Command wiring

5.1. Checking the direction of rotation

- Once the power supply is connected, replace the wiring cover. Ensure that it is presented parallel to its location. Press in the cover.

The connector plugs in automatically on the electronic card. Finally, retighten the 4 screws.

- Switch on the installation.

- Push the upper test button (blue buton) ref. “Direction 1”. The output shaft must rotate in the direction of the arrow “ Direction 1”.

- Repeat the operation in “Direction 2”(yellow button).

- If the output shaft is rotating in the opposite direction to that which is required :

- immediately release the switch,

- switch off the supply,

- iinterchange 2 phases either on the power supply line or on the terminal box

(RST),

- switch the machine on and check the rotation direction.

Internal motor diagram

Terminal Wiring cover Terminal

4/5

5.2. End limit adjutment

Use the test buttons (blue, red, yellow) to operate the shutter. If the motor stops during this operation, turn the screw which corresponds to the chosen

direction :

- to increase the number of turns : turn the screw to “+” , simultaneously pushing in the corresponding test button.

Stop the operation on the desired position releasing the screw.

- to decrease the number of turns : bring the motor back a few turns then turn the screw to the direction “- ”.

Be careful that the motor does not run in the opposite direction (see § 5.1).

SOMFY COMPACT motor is equipped with safety devices. If it runs the wrong way for a prolonged period or if there is an incorrect

operation, the limit switch cage is automatically disengaged (a patented system). A safety stop interrupts any electrical command. To

disengage the stop, simply re-establish the correct direction of rotation (see § 5.1). Then rotate the 2 adjustment screws to “+” at

about 3 to 7 turns. Reset the limits after disengaging the stop.

5.3. Auxiliary contacts

2 auxiliary contacts are available in the limit position casing.

For example, they allow you to deactivate the safety edge before it strikes the ground or to know if the door is in open or closed position.

The outputs are made on a 3 terminal connector, which is fixed on the cover plate (see diagram below).

The auxiliary contacts are independent of the printed circuit.

230

400

400 V

Spare fuse •

Extra switch •

If contacts are used at a voltage lower than 24 V, the cable can be connected through the wiring cover.

If contacts are used at a voltage greater than 24 V, the cable must be connected through a gland.

Outputs of auxiliary contacts on 3 terminal connector :

• 1 terminal for direction 1

• 1 terminal for common

• 1 terminal for direction 2

• Type of output : volt-free contacts normally open

• Capacity : 3 A under 230 V

• Maxi. voltage : 253 V

6Accessories

6.1 Grills and shutters 6.2 Sectionals doors

Declutching kit :

7Maintenance

SOMFY COMPACT was designed with care and does not need any particular maintenance. However, it is necessary to install it away from sources of water. It is

lubricated for its lifetime. This lubricant never needs to be changed. Any dismantling of the covering case of the guards results in cancellation of the warranty (the

8 screws of the cover are sealed).

Do not hesitate to contact us if any applications other than the motorisation of sectional doors are required.

Do not forget to grease the keyed shaft of the bobbin before motor assembly.

Manuel overide :

Réf: 9146501 + 9550114

Réf: 9550037 + 9550043

Réf: 9550037

5/5

Table des matières

Langues :

Autres manuels SOMFY Entraînement CC

SOMFY

SOMFY OXIMO BASIC WF RTS Manuel utilisateur

SOMFY

SOMFY Sonesse Ultra 50 RS485 Manuel utilisateur

SOMFY

SOMFY Sonesse ULTRA 30 WireFree RTS Li-ion Mode d'emploi

SOMFY

SOMFY Sonesse 50 RTS Guide d'installation

SOMFY

SOMFY S&SO-RS100 io Manuel utilisateur

SOMFY

SOMFY sonesse 30 rts Manuel utilisateur

SOMFY

SOMFY HOME MOTION Orea WT Series Manuel utilisateur

SOMFY

SOMFY S&SO-RS100 io Manuel utilisateur

SOMFY

SOMFY YSLO FLEX RTS 1P Manuel utilisateur

SOMFY

SOMFY SONESSE 30 WF RTS LI-ION Manuel utilisateur

SOMFY

SOMFY Sonesse ULTRA 30 WF Zigbee Li-ion Manuel utilisateur

SOMFY

SOMFY Sonesse 30 RS485 Manuel utilisateur

SOMFY

SOMFY Sunea 40 Solar io Manuel utilisateur

SOMFY

SOMFY JR RU 30 Manuel utilisateur

SOMFY

SOMFY Sonesse 30 RS485 Manuel utilisateur

SOMFY

SOMFY Maestria WT Series Manuel utilisateur

SOMFY

SOMFY Sonesse 40 RTS Manuel utilisateur

SOMFY

SOMFY Roll Up Basic 28 Manuel utilisateur

SOMFY

SOMFY Sunilus io Manuel utilisateur

SOMFY

SOMFY Sonesse 40 Zigbee Manuel utilisateur

SOMFY

SOMFY mMotion Plus Manuel utilisateur

SOMFY

SOMFY ilmo2 50 WT Manuel utilisateur

SOMFY

SOMFY Sonesse 50 RTS Guide d'installation

SOMFY

SOMFY Roll Up 24 WF RTS Li-ion Manuel utilisateur

Manuels Entraînement CC populaires d'autres marques

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Manuel utilisateur

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Manuel de la liste des pièces

Chamberlain Garog

Chamberlain Garog D Series Manuel utilisateur

Parker

Parker PDS Series Manuel utilisateur

Festo

Festo DGC G Series Guide de configuration

Binks

Binks QS-5012-1-CE Manuel utilisateur

Danfoss

Danfoss VLT 2800 Series Fiche technique

ABB

ABB ACQ580-01 Series Manuel d'installation

YASKAWA

YASKAWA CANopen SI-S3 Manuel utilisateur

GE D20A6 Manuel utilisateur

Unex

Unex MC-D-250-1000-050W-TW Manuel utilisateur

Geckodrive

Geckodrive G213V Manuel utilisateur

ABB

ABB RSYC-01 Manuel utilisateur

Rockwell Automation

Rockwell Automation PowerFlex 700S Manuel du propriétaire

WEG

WEG DeviceNet CFW500 Manuel utilisateur

Siemens

Siemens SINAMICS G Fiche technique

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Mode d'emploi

Beckhoff

Beckhoff AX8911 Manuel de l'opérateur
