SOMFY P.TILT RTS M+L Manuel utilisateur

CONTROL UNIT

P.TILT RTS M+L

Notice

Anleitung

Instructions

Instrucciones

Manuale

Handeliding

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 1 25/03/2020 17:06:42

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 1 3/25/2020 5:19:02 PM

1. INFORMATIONS PRÉALABLES

1. 1. DOMAINE D’APPLICATION

Le CONTROL UNIT P.TILT RTS M+L est un récepteur équipé de la technologie radio RTS. Il permet de

piloter une motorisation ﬁlaire Somfy à réglage de ﬁns de course mécanique pour pergolas et une source

de lumière DEL blanche à l'aide d'un boîtier d'alimentation en tension constante (12 V ou 24 V), à partir

d'un point de commande RTS Somfy (pour plus de précision, se renseigner auprès de votre revendeur).

1. 2. RESPONSABILITÉ

Avant d’installer et d’utiliser le récepteur CONTROL UNIT P.TILT RTS M+L, lire attentivement cette notice.

Le récepteur CONTROL UNIT P.TILT RTS M+L doit être installé par un professionnel de la

motorisation et de l’automatisation de l’habitat, conformément aux instructions de Somfy et à la

réglementation applicable dans le pays de mise en service.

Ce produit ne dispose pas de sécurité anti-pincement. La pergola devra être installée de façon à

respecter la protection des personnes et des biens pour des hauteurs inférieures à 2,50 m.

Toute utilisation du récepteur CONTROL UNIT P.TILT RTS M+L hors du domaine d’application décrit

ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions ﬁgurant dans cette notice

toute responsabilité et garantie de Somfy.

L’installateur doit informer ses clients des conditions d’utilisation et de maintenance du récepteur

CONTROL UNIT P.TILT RTS M+L et doit leur transmettre les instructions d’utilisation et de maintenance,

après l’installation du récepteur CONTROL UNIT P.TILT RTS M+L. Toute opération de Service Après-

Vente sur le récepteur CONTROL UNIT P.TILT RTS M+L nécessite l’intervention d’un professionnel de la

motorisation et de l’automatisation de l’habitat.

Si un doute apparaît lors de l’installation du récepteur CONTROL UNIT P.TILT RTS M+L ou pour

obtenir des informations complémentaires, consulter un interlocuteur Somfy ou aller sur le site

www.somfy.com.

Avertissement Sécurité! 1

Attention ! Information

Cette notice s’applique à toutes les déclinaisons de CONTROL UNIT P.TILT RTS M+L dont les déclinaisons

sont disponibles au catalogue en vigueur.

NOTICE TRADUITE

SOMMAIRE

1. Informations préalables 2

1. 1. Domaine d’application 2

1. 2. Responsabilité 2

2. Installation 3

2. 1. Montage 3

2. 2. Câblage 3

2. 3. Description et connexions 4

2. 4. Description des voyants de la carte électronique 5

2. 5. Mise en service 6

2. 6. Astuces et conseils d’installation 7

3. Utilisation et maintenance 7

3. 1. Utilisation de la motorisation avec un point

de commande RTS 7

3. 2. Utilisation de l'éclairage avec un point

de commande RTS standard 8

3. 3. Utilisation de l'éclairage avec un point

de commande Variation RTS 8

3. 4. Ajout et suppression de la position favorite 8

3. 5. Utilisation des capteurs 8

4. Caractéristiques techniques 9

FR CONTROL UNIT P.TILT RTS M+L

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 2 25/03/2020 17:06:42

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 2 3/25/2020 5:19:18 PM

2. INSTALLATION

Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un

fourreau

En utilisation extérieure, installer les câbles du CONTROL UNIT P.TILT RTS M+L dans un conduit

résistant aux UV, par exemple sous goulotte.

1

Consignes à suivre impérativement par le professionnel de la motorisation et de l’automatisation de

l’habitat réalisant l’installation de le CONTROL UNIT P.TILT RTS M+L.

1

Ne jamais laisser tomber, choquer, percer, immerger le récepteur.

1

Installer un point de commande individuel pour chaque motorisation.

1

Toujours travailler hors tension pendant les étapes de montage et de câblage.

1

Monter la commande de manière isolée.

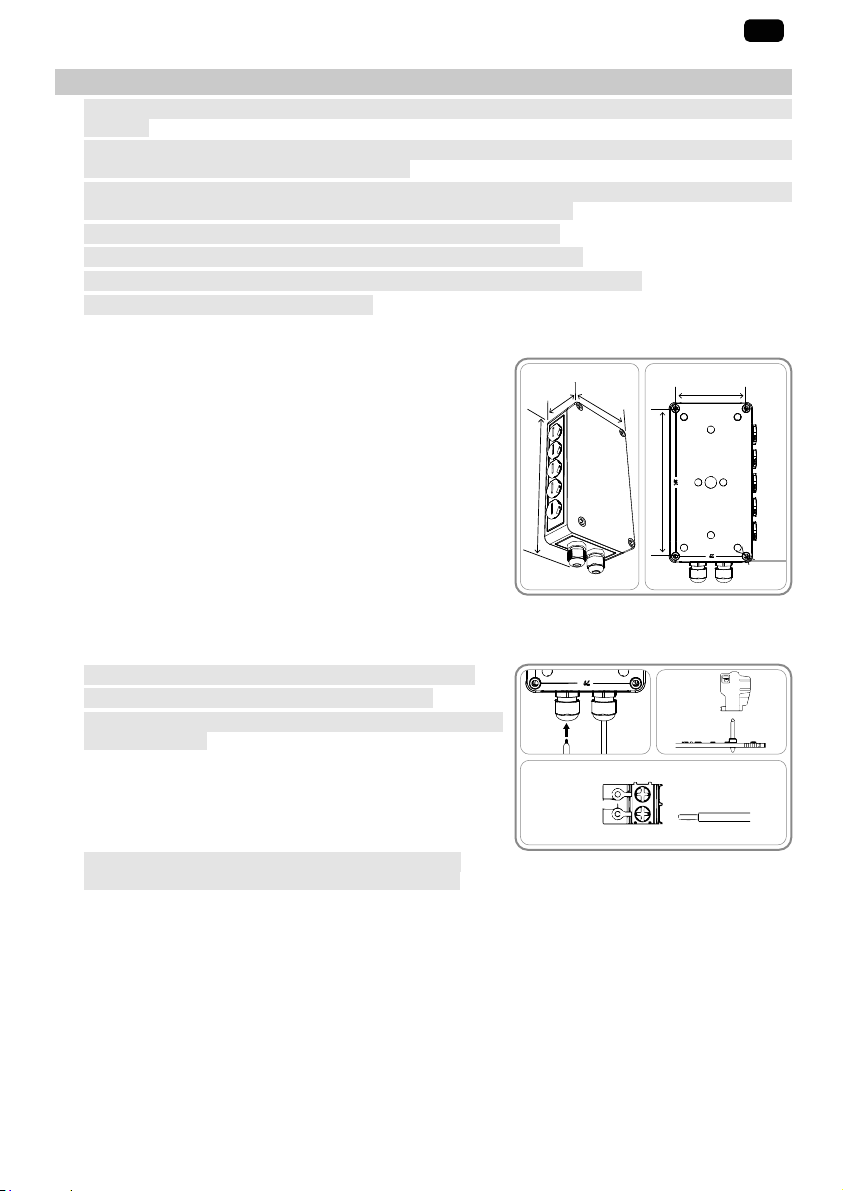

2. 1. MONTAGE

Encombrement et trous de ﬁxation en millimètre.

2. 2. CÂBLAGE

1

La longueur des câbles ne doit pas excéder 30 mètres.

1

Un seul câble doit être inséré par presse-étoupe.

1

Faire attention aux cheminements des câbles pour éviter les

inﬁltrations d’eau.

1) Passer chaque câble par son presse-étoupe. (Diamètre de

câbles entre 5 et 9 mm).

2) Retirer les connecteurs pour le câblage.

3) Dénuder les ﬁls (maximum 5 mm) et serrer les ﬁls dans les

connecteurs.

1

Si plus de deux passages de câble sont nécessaires,

utiliser les presse-étoupes fournis avec le récepteur.

Ø4,8

205

165

CONTROL UNIT P.TILT RTS M+L FR

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 3 25/03/2020 17:06:44

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 3 3/25/2020 5:19:18 PM

2. 3. DESCRIPTION ET CONNEXIONS

Interrupteur 1

ON Motorisation avec capteur de codeur

OFF Motorisation sans capteur de codeur

Interrupteur 2

(non utilisé)

ON Non utilisé

OFF Non utilisé

Interrupteur 3

ON 5 A max. par sortie

OFF 3 A max. par sortie

Interrupteur 4

ON Active le capteur température

OFF Désactive le capteur température

Interrupteur 5

ON Fermeture en cas de vent

OFF Ouverture en cas de vent

Entrée Alimentation

-Alimentation 12 ou 24 V C.C ->

Transformateur de séparation (TBTS) –

3 A / 5 A: Courant max. en fonction de

l'interrupteur 3

Sortie motorisation

-Motorisation 12 ou 24 V C.C. - 3 A/5 A :

Courant max. en fonction de l'interrupteur 3

Sortie lumière

-PWM 24 Vdc - 4A

Entrée codeur motorisation

(Interrupteur 1 = ON)

↑ Entrée codeur (ILS ou HALL) motorisation 1

↓ Entrée codeur 2 (ILS ou HALL) motorisation 1

-Sortie Alimentation : 24 Vdc - 300mA Max

Capteur pluie

Contact Entrée contact sec

Commun

-Sortie Alimentation : 24 Vdc - 300mA Max

Antenne externe

Signal Âme

GND Tresse de blindage

Antenne

externe

Bouton PROG.

Sortie

Alimentation

Capteur pluie

Entrée

Alimentation

Sortie lumière

Sortie

motorisation

ONON

OFFOFF

Interrupteur 1

Interrupteur 2

Interrupteur 3

Interrupteur 4

Interrupteur 5

PNP HALL

Sortie

motorisation S1

Motorisation

avec codeur

HALL

Motorisation

sans codeur

FR CONTROL UNIT P.TILT RTS M+L

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 4 25/03/2020 17:06:45

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 4 3/25/2020 5:19:19 PM

2. 4. DESCRIPTION DES VOYANTS DE LA CARTE ÉLECTRONIQUE

Statut

La LED « ﬂash » toutes les 4 secondes :

Carte en attente.

La LED clignote rapidement :

Commande en cours.

Défaut

La LED rouge reste allumée pendant 5 secondes :

Seuil de consommation courant dépassé ou

échauﬀement trop important de la carte électronique

pendant la commande d'une sortie.

La LED rouge clignote :

défaut de synchronisation des motorisations.

La LED orange reste allumée plusieurs secondes :

sauvegarde de la mémoire.

Vent (1)

La LED orange reste allumée : seuil de vent dépassé.

La LED orange clignote rapidement : protection

toujours en cours pendant 15 minutes après le dernier

dépassement de seuil.

Pluie (capteur ﬁlaire uniquement) (1) (2)

La LED orange reste allumée : seuil de pluie dépassé.

La LED orange clignote rapidement : protection

toujours en cours pendant 15 minutes après le dernier

dépassement de seuil.

Température (1) (2)

La LED orange reste allumée : seuil de gel dépassé.

La LED orange clignote rapidement : protection

toujours en cours pendant 15 minutes après le dernier

dépassement de seuil.

Neige : Combinaison des informations de pluie et de température.

(1) Le bon fonctionnement des capteurs dépendra des conditions d’installation et d’entretien à l’extérieur

au plus près de la pergola. Se référer à la notice des capteurs avant de les installer.

(2) L'indication des voyants restera visible même si les capteurs ont été désactivés.

CONTROL UNIT P.TILT RTS M+L FR

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 5 25/03/2020 17:06:47

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 5 3/25/2020 5:19:19 PM

2. 5. MISE EN SERVICE

2. 5. 1. Réglages automatique des ﬁns de course

1

Les ﬁns de course de la motorisation doivent correspondre

au ﬁns de course de la Pergola.

1) Appuyer plus de 2 secondes sur le bouton PROG. de la carte

électronique jusqu'à ce que les LED S1 et S2 clignotent puis

relâcher (va-et-vient de la pergola).

2) Sélectionner la sortie 1 par appui bref sur le bouton PROG.,

la LED correspondante à la sortie choisie clignote.

3) Sur le point de commande RTS, sélectionner le canal

souhaité.

4) Appuyer simultanément sur « Montée » et « Descente » : la

pergola eﬀectue un va-et-vient.

5) Appuyer sur la touche « Montée » pour vériﬁer le sens de

rotation :

• Si le produit motorisé s'ouvre, le sens de rotation est

correct.

• Si le produit motorisé se ferme, le sens de rotation est

incorrect. Appuyer sur la touche « my », jusqu’au va-et-

vient du produit motorisé : le sens de rotation est modiﬁé.

6) Appuyer sur la touche « Montée » pour contrôler le sens de

rotation.

7) Appuyer sur « Montée » et « Descente » simultanément.

1

Ne pas interrompre le mouvement : la motorisation va

chercher sa ﬁn de course haute et sa ﬁn de course basse

automatiquement.

8) Placer la pergola dans la position souhaitée en cas de gel /

neige (appuyer et maintenir les touches « Montée » ou

« Descente »).

9) Valider les réglages en appuyant sur « my » pendant plus de

2 secondes (renvoi d'information sur la sortie sélectionnée).

10) Appuyer brièvement sur le bouton PROG au dos du point de

commandeRTSjusqu'àlaréactionsurlasortiesélectionnée.

Les positions de ﬁn de course sont enregistrées.

2. 5. 2. Enregistrement du premier point de commande RTS sur la sortie DEL

1) Appuyer plus de 2 secondes sur le bouton PROG. de la carte

électronique jusqu'à ce que les LED S1 et S2 clignotent puis

relâcher (va-et-vient de la pergola).

2) Sélectionner la sortie 2 par appui bref sur le bouton PROG.,

la LED correspondante à la sortie choisie clignote.

3) Appuyer brièvement sur le bouton PROG au dos du point de

commande RTS jusqu'à la réaction sur la sortie sélectionnée.

2. 5. 3. Retour en Conﬁguration d'Origine

Eﬀacement complet de la mémoire :

Appuyer sur le bouton PROG de la carte électronique pendant

plus de 7 secondes jusqu’à que tous les voyants de la carte

s’allument.

> 2 s.

< 0,5 s.

10)

Le sens de

rotation est

correct

> 2 s.

PROG.

> 2 s.

< 0,5 s.

PROG.

> 7 s.

OUTPUTVdc

POWERSUPPLY

OUTPUTVdc

FR CONTROL UNIT P.TILT RTS M+L

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 6 25/03/2020 17:06:58

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 6 3/25/2020 5:19:20 PM

2. 5. 4. Ajout ou suppression d’un point de commande

depuis un autre point de commande

Point de commande RTS 1 : déjà enregistré aux sorties

concernées qui ne sera pas eﬀacé.

Point de commande RTS 2 : à enregistrer ou à eﬀacer aux

mêmes sorties que l’émetteur 1.

1) Appuyer plus de 2 secondes sur le bouton PROG au dos du

point de commande RTS 1 jusqu’au va-et-vient du produit

motorisé sur la sortie concernée.

2) Appuyer brièvement sur le bouton PROG au dos du point de

commande RTS 2 jusqu’au va-et-vient du produit motorisé

sur la sortie concernée.

La procédure est identique pour enregistrer ou eﬀacer un

capteur RTS.

2. 6. ASTUCES ET CONSEILS D’INSTALLATION

2. 6. 1. Questions sur le CONTROL UNIT P.TILT RTS M+L ?

Constats Causes possibles Solutions

Le produit motorisé

ne fonctionne pas. Le câblage est incorrect. Contrôler le câblage et le modiﬁer si besoin.

Le câble utilisé est non conforme. Contrôler le câble utilisé

Le point de commande n’est pas

compatible. Contrôler la compatibilité et remplacer le

point de commande si besoin.

3. UTILISATION ET MAINTENANCE

Ce récepteur ne nécessite pas d’opération de maintenance.

3. 1. UTILISATION DE LA MOTORISATION AVEC UN POINT DE COMMANDE RTS

1) Appuyer sur la touche Montée : le produit motorisé s'ouvre.

2) Appuyer sur la touche Descente : le produit motorisé se

ferme.

3) Appuyer sur la touche my : le produit motorisé stoppe ou va

en position favorite.

PROG.

> 2 s.

CONTROL UNIT P.TILT RTS M+L FR

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 7 25/03/2020 17:07:02

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 7 3/25/2020 5:19:25 PM

3. 2. UTILISATION DE L'ÉCLAIRAGE AVEC UN POINT DE COMMANDE RTS STANDARD

1) Appuyer brièvement sur la touche Montée : La lumière

s'allume.

2) Appuyer brièvement sur la touche Descente : La lumière

s'éteint.

3) Appuyer longuement sur la touche Montée : l'intensité

lumineuse augmente.

4) Appuyer longuement sur la touche Descente : l'intensité

lumineuse diminue.

5) Appuyer brièvement sur la touche my : la lumière s'allume

en position favorite pré-réglée.

3. 3. UTILISATION DE L'ÉCLAIRAGE AVEC UN POINT DE COMMANDE VARIATION RTS

1) Appuyer brièvement sur la touche Montée : La lumière

s'allume.

2) Appuyer brièvement sur la touche Descente : La lumière

s'éteint.

3) Utiliser le variateur pour augmenter ou diminuer l'intensité

lumineuse.

4) Appuyer brièvement sur la touche my : la lumière s'allume

en position favorite pré-réglée.

3. 4. AJOUT ET SUPPRESSION DE LA POSITION FAVORITE

Une position entrouverte appelée « position favorite (my) » autre que la position haute et la position

basse, peut être enregistrée ou supprimée dans la motorisation, de même qu'une intensité

lumineuse peut-être enregistrée comme position d'éclairage favorite ou supprimée.

1) Placer le produit motorisé ou ajuster l'intensité lumineuse

dans la position favorite (my) souhaitée.

2) Appuyer sur la touche « my » jusqu’au va-et-vient du

produit motorisé ou jusqu’à ce que la lumière s’allume puis

s’éteigne : la nouvelle position favorite (my) est enregistrée

et l’ancienne position favorite (my) est supprimée.

3. 5. UTILISATION DES CAPTEURS

3. 5. 1. Fonctionnement des capteurs

Protection contre le vent (nécessite le capteur de vent) :

Selon la position de l'interrupteur 5, les lames s'ouvrent ou se

ferment en cas de vent.

Protection contre la pluie (1) (nécessite le capteur de pluie ﬁlaire)

En cas de pluie, les lames se referment totalement.

Si un capteur de pluie radio est utilisé, se reporter à la

notice de ce dernier.

)

FR CONTROL UNIT P.TILT RTS M+L

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 8 25/03/2020 17:07:05

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 8 3/25/2020 5:19:26 PM

Protection contre le gel / neige

En cas de gel / neige la pergola se positionne sur la position

déﬁnie lors des réglages.

Le capteur de température est intégré à la centrale. Le seuil de déclenchement dépendra des conditions

d’installations.

(1) Dans le cas où les capteur pluie est actif, se référer à la notice du point de commande

ASTUCES ET CONSEILS D’UTILISATION

3. 5. 2. Questions sur le CONTROL UNIT P.TILT RTS M+L ?

Constats Causes possibles Solutions

Le produit motorisé ne

fonctionne pas. La motorisation est au

thermique. Attendre que la motorisation

refroidisse.

Si le produit ne fonctionne toujours pas, contacter un professionnel de la motorisation et de

l’automatisation de l’habitat.

4. CARACTÉRISTIQUES TECHNIQUES

Fréquence radio 433.42 MHz

Indice de protection IP 65

Isolation électrique Classe 3 (TBTS)

Température d’utilisation - 20 °C à + 60 °C

Dimensions (L x l x H) 99 x 205 x 57 mm

Nombre maximal de points de commandes et

de capteurs associés

3 points de commandes maximum

9 capteurs maximum

Alimentation Transformateur de séparation (TBTS) 12 ou

24 V C.C.

Puissance maximale 228 W

Courant moteur en fonction de l'interrupteur 3 3 A ou 5 A

Courant lumière 4 A

Action type 1

Degré de pollution 2

Tension de choc 500 V

Par la présente SOMFY ACTIVITES SA déclare que l'équipement radio couvert par ces

instructions est conforme aux exigences de la Directive Radio 2014/53/UE et aux autres

exigences essentielles des Directives européennes applicables.

Le texte complet de la déclaration UE de conformité est disponible sur www.somfy.com/ce.

Philippe Geoﬀroy, responsable des homologations, agissant au nom du Directeur de

l'Activité, Cluses, 03/2020.

CONTROL UNIT P.TILT RTS M+L FR

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 9 25/03/2020 17:07:06

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 9 3/25/2020 5:19:28 PM

1. VORBEMERKUNGEN

1. 1. BESTIMMUNGSGEMÄßE VERWENDUNG

Die CONTROL UNIT P.TILT RTS M+L ist eine mit RTS-Funktechnologie ausgestattete Betriebssteuerung.

Damit lassen sich ein kabelgebundener Somfy-Pergola-Antrieb mit mechanischer Endlageneinstellung

und eine weiße LED-Lichtquelle ansteuern. Dies geschieht über die Verwendung eines

Konstantspannungsnetzteils (12 V oder 24 V) von einem Somfy-RTS-Funksender aus (wenden Sie sich

für genauere Angaben an Ihren Händler).

1. 2. HAFTUNG

Lesen Sie bitte diese Anleitung vor der Montage und Verwendung des Empfängers CONTROL UNIT

P.TILT RTS M+L aufmerksam durch.

Der Funkempfänger CONTROL UNIT P.TILT RTS M+L muss von einer fachlich qualiﬁzierten

Person (Elektrofachkra nach DIN VDE 1000-10) für Antriebe und Automatisierungen im

Haustechnikbereich entsprechend den Somfy-Anweisungen und den geltenden Vorschrien im

Land der Inbetriebnahme installiert werden.

Dieses Produkt hat keine Schutzvorrichtungen gegen ein etwaiges Einquetschen. Die Pergola muss so

installiert werden, dass Personen und Gegenstände unter einer Höhe von 2,50 m vor Verletzungen bzw.

Schäden geschützt sind.

Jede Verwendung des Funkempfängers CONTROL UNIT P.TILT RTS M+L zu anderen als den

oben beschriebenen Anwendungen ist untersagt. Für Schäden und Mängel, die durch nicht

bestimmungsgemäße Verwendung oder Nichtbeachtung der Anweisungen und Hinweise in dieser

Anleitung entstehen, ist die Haung und Gewährleistung durch Somfy ausgeschlossen.

Der Installationstechniker muss seine Kunden über die Bedienungs- und Wartungsanforderungen des

Empfängers CONTROL UNIT P.TILT RTS M+L informieren und ihnen nach Installation des Empfängers

CONTROL UNIT P.TILT RTS M+L die Bedienungs- und Wartungsanleitung übergeben. Jegliche Wartungs-

und Reparaturarbeiten am Funkempfänger CONTROL UNIT P.TILT RTS M+L dürfen nur von qualiﬁzierten

Fachkräen für Gebäudetechnik und -automatisierung ausgeführt werden.

Für Fragen zur Installation des Empfängers CONTROL UNIT P.TILT RTS M+L und weiterführende

Informationen wenden Sie sich bitte an Ihren Somfy-Ansprechpartner oder besuchen Sie unsere Website

www.somfy.com.

Sicherheitswarnung! 1

Achtung! Information

Diese Anleitung gilt für alle Ausführungen der CONTROL UNIT P.TILT RTS M+L, die im aktuellen Katalog

zu ﬁnden sind.

ÜBERSETZTE ANLEITUNG

INHALTSVERZEICHNIS

1. Vorbemerkungen 10

1. 1. Bestimmungsgemäße Verwendung 10

1. 2. Haung 10

2. Installation 11

2. 1. Installation 11

2. 2. Verkabelung 11

2. 3. Beschreibung und Anschlüsse 12

2. 4. Beschreibung der LEDs der Platine 13

2. 5. Inbetriebnahme 14

2. 6. Tipps und Empfehlungen für die Installation 15

3. Bedienung und Wartung 15

3. 1. Bedienung des Antriebs mit

einem RTS-Funksender 15

3. 2. Bedienung der Beleuchtung mit einem

RTS-Standard-Funksender 16

3. 3. Bedienung der Beleuchtung mit einem

RTS-Funksender Variation 16

3. 4. Hinzufügen und Löschen der Lieblingsposition 16

3. 5. Verwendung von Sensoren 16

4. Technische Daten 17

DE CONTROL UNIT P.TILT RTS M+L

5149700B001_Control Unit Pergola Tilt RTS M+L.indb 10 25/03/2020 17:07:06

5149700B001_Control Unit Pergola Tilt RTS M+L.pdf 10 3/25/2020 5:19:28 PM

Table des matières

Langues :

Autres manuels SOMFY Unité de contrôle

SOMFY

SOMFY CB 230 RTS Manuel utilisateur

SOMFY

SOMFY animeo IB+ 4 Zone Touch Building Controller Manuel utilisateur

SOMFY

SOMFY Control Box 3S io Manuel utilisateur

SOMFY

SOMFY Ondeis 24 V DC Manuel utilisateur

SOMFY

SOMFY animeo LON 1860239 Manuel utilisateur

SOMFY

SOMFY CD 1 x 4 P6 Manuel utilisateur

SOMFY

SOMFY SMOOVE LIGHTING io Manuel utilisateur

SOMFY

SOMFY CONTROL BOX 3S RTS Manuel utilisateur

SOMFY

SOMFY Animeo IB+ Flush Mounting Box TouchBuco Manuel utilisateur

SOMFY

SOMFY CONTROL BOX 3S RTS Manuel utilisateur

SOMFY

SOMFY Animeo Solo 1860143 Manuel utilisateur

SOMFY

SOMFY inteo CENTRALIS UNO IB VB Manuel utilisateur

SOMFY

SOMFY Oximo 40 Solar io Manuel utilisateur

SOMFY

SOMFY animeo IB + Manuel utilisateur

SOMFY

SOMFY animeo 1860114 Manuel utilisateur

SOMFY

SOMFY animeo KNX Master Control W8 Manuel utilisateur

SOMFY

SOMFY Control Box 3S io Manuel utilisateur

SOMFY

SOMFY 1810880 Manuel utilisateur

SOMFY

SOMFY MATIC Series Manuel utilisateur

SOMFY

SOMFY EOLIS Inteo Wind Control Manuel utilisateur

SOMFY

SOMFY EOLIS RECEIVER Manuel utilisateur

SOMFY

SOMFY SLIDYMOOVE Manuel utilisateur

SOMFY

SOMFY N1841014 V2 Manuel utilisateur

SOMFY

SOMFY animeo Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
