SMC Networks 2304WBR-AG Manuel utilisateur

SMC2304WBR-AG

EZ-StreamTM Universal

Broadband Router

Model Number:SMC2304WBR-AG

Quick Installation Guide

Installationskurzanleitung

Guide d’installation rapide

Guía de inicio rápido

Guida rapida all’avvio

Snabbinstallation

Beknopte installatiehandleiding

Manual de instalação rápida

Kort installationsvejledning

EZ-StreamTM Universal Broadband Router

EZ-StreamTM Universal-Breitband-Router

Routeur haut débit EZ-StreamTM Universal

Router de banda ancha universal EZ-StreamTM`

Router a banda larga EZ-StreamTM Universal

EZ-StreamTM Universal Broadband Router

English

Contents

After unpacking the SMC2304WBR-AG, check the contents of the

box to be sure you have received the following components:

• One EZ-StreamTM Universal 2.4/5GHz Broadband Router.

• One Power Adapter.

• One Ethernet Cable.

• One Quick Installation Guide.

• One EZ 3-Click Installation Wizard and Documentation CD-ROM.

Immediately inform your dealer in the event of any incorrect,

missing or damaged parts. If possible, please retain the carton

and original packing materials in case there is a need to return

the product.

Please register this product and upgrade the product warranty

at SMC’s Web site: www.smc.com or www.smc.europe.com.

Package Contents

English 2 - 11

Deutsch 12 - 21

Français 22 - 31

Español 32 - 41

Italiano 42 - 51

Svenska 52 - 61

Nederlands 62 - 71

Português 72 - 81

Dansk 82 - 91

Compliances & Information 92 - 98

Contents

The EZ-StreamTM Universal 2.4/5GHz Broadband Router

(SMC2304WBR-AG) is equipped with:

•1Auto-Sensing 10/100 Mbps RJ-45 WAN connection.

•4Auto-Sensing 10/100 Mbps RJ-45 LAN connections.

•1Power connection.

•1Reset button.

•2Dual-band Antennas.

There are six LED indicators to display status, connectivity,

and data traffic.

English

Hardware description

English

System requirements

To install and connect to the SMC2304WBR-AG, you must have:

•APC running Windows 9x/Me/2000/XP, MAC OS 8.X or above,

or Linux/Unix.

•Each PC should have a wired or wireless network adapter

correctly installed.

•Internet Explorer/Netscape Navigator 5.0 or higher.

•An external Cable or xDSL modem.

•ACD-ROM drive*.

*Note: A CD-ROM drive is only required if you want to use

the EZ 3-Click Installation Wizard application to configure

your EZ-StreamTM Universal Router. The process can be

completed manually through the web interface.

English

Thank you for choosing the SMC Networks EZ-StreamTM Universal

2.4/5GHz Wireless Broadband Router. This EZ Quick Installation

Guide provides simple setup instructions. For additional informa-

tion and advanced settings configurations please refer to the

manual included on the CD-ROM.

Before you use the EZ 3-Click Installation Wizard, you will need to

setup your hardware connections. Use the diagram below to assist

you with setting up your network.

Hardware installation

PDA with Wireless

Compact Flash Card

Power

Adapter

Computer 1

Computer 2

Broadband Modem

(Cable/DSL)

English

LED (Label)

Power (PWR)

WLAN (11a)

WLAN (11b/g)

WAN (WAN)

LAN (Link/ACT)

LAN (Speed)

Color

Green

Orange

Activity

Solid LED indicates that the unit

is powered on.

No light indicates the unit is powered off.

Blinking LED indicates 802.11a signal

is working correctly.

No light indicates 802.11a signal

is disabled.

Blinking LED indicates 802.11b signal

is working correctly.

No light indicates 802.11b signal

is disabled.

Solid LED indicates a LAN connection

was detected.

Blinking LED indicates traffic is being

transmitted through the WAN connection.

No light indicates a WAN connection

was not detected.

Solid LED indicates the WAN connection

is detected at 100Mbps.

No light indicates the WAN connection

is detected at 10Mbps.

No light indicates a WAN connection

was not detected.

Solid LED indicates the WAN connection

is detected at 100Mbps.

No light indicates the WAN connection

is detected at 10Mbps.

English

Connection Information

English

Use the LEDs on the SMC Router to confirm your cable connec-

tions are working correctly. The WAN LED should be On when your

external Broadband modem is connected. For each PC connected

to the LAN ports on the Router an LED should be On. If you don’t

have a WAN or LAN LED on then please try another cable.

Note: Please use standard Category 5 (CAT-5) Ethernet cables with

RJ-45 connectors.

Once you have all of your computers connected, you are ready to

use the EZ 3-Click Installation Wizard.

The EZ 3-Click Installation Wizard will guide you through a simple

process to get your new SMC Router online. During this installation

process you may need to provide information about your

connection type, such as Username or Password. Before you run

the wizard, please make sure you have this information. If you

are unsure of your Internet Connection type and the required

information please contact your ISP to obtain this information.

English

Note: If the EZ 3-Click Installation Wizard does not start automa-

tically then you can manually launch the program by viewing

the contents of the CD ROM and double-clicking on the

[Router] Icon.

Macintosh Users!

If you are setting up this Router in an ALL Macintosh

network environment, please refer to the Manual located

in the manual folder on the CD-ROM.

The EZ 3-Click Installation Wizard is not compatible

with the Mac OS.

English

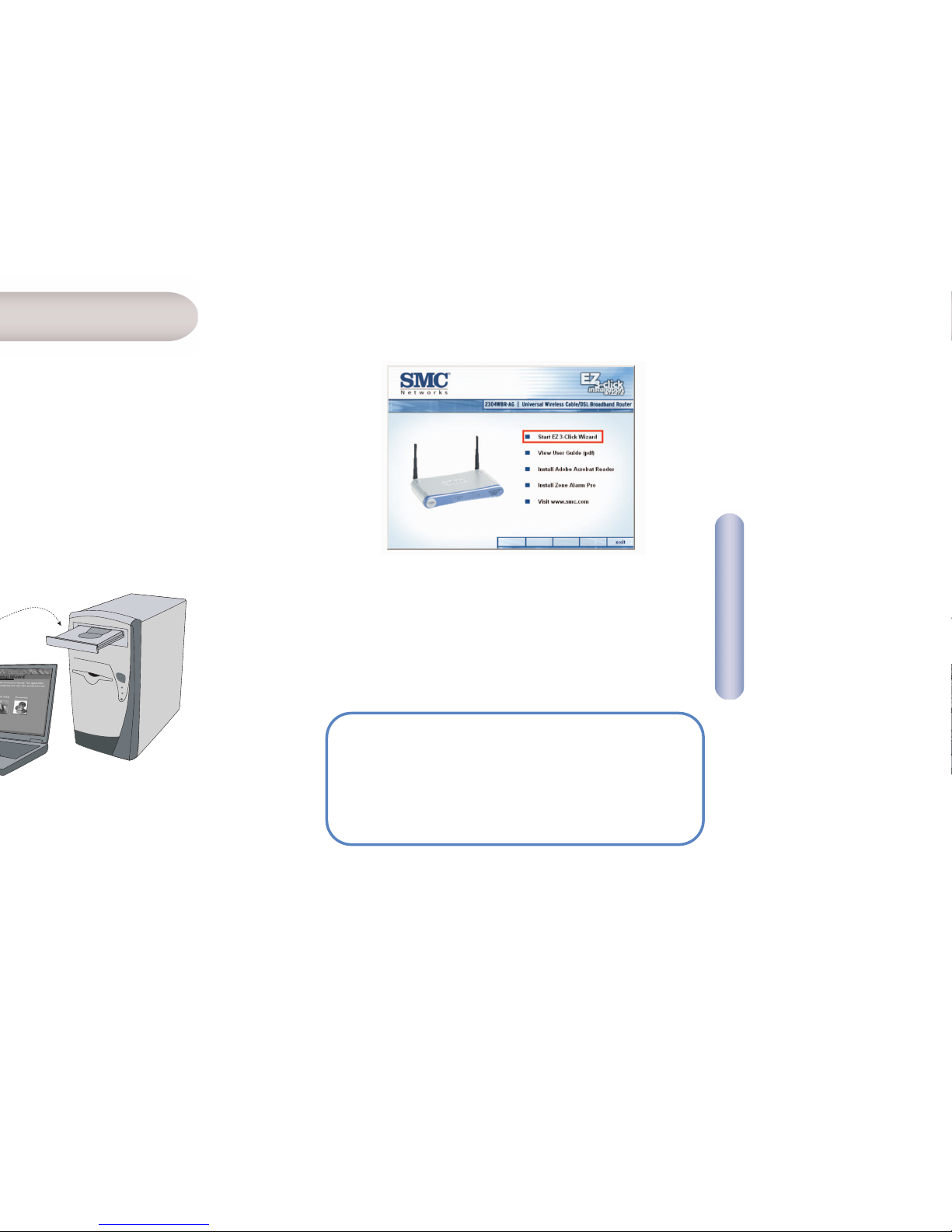

After you confirm your hardware setup and get your Internet

connection information you are ready to run the EZ 3-Click

Installation Wizard. Using the PC that was previously connected

to your broadband modem, please follow the steps below:

1. Remove the CD-ROM from the box.

2. Insert the SMC Installation CD into the CD-ROM drive.

3. The EZ 3-Click Wizard will auto-run, to begin click the

[Start EZ 3-Click Wizard] option.

Using the EZ Installation

Wizard

Deutsch

1212

Prüfen Sie nach dem Auspacken des SMC2304WBR-AG den Packung-

sinhalt, um sicherzustellen, dass folgende Teile geliefert wurden:

•Ein EZ-StreamTM Universal 2,4/5 GHz Breitband-Router.

•Ein Netzteil.

•Ein Ethernet-Kabel.

•Ein Installationskursanleitung.

•Eine CD-ROM mit EZ 3-Click-Installationsassistent

und Dokumentation.

Informieren Sie bitte sofort Ihren Händler, wenn Teile fehlen,

falsch sind oder Beschädigungen aufweisen. Heben Sie,

wenn möglich, den Karton und die Originalverpackung auf.

Sie benötigen diese, wenn Sie das Produkt zurücksenden.

Bitte lassen Sie das Produkt registrieren und aktivieren Sie

die Produktgarantie auf der SMC-Website: www.smc.de oder

www.smc-europe.com.

Lieferumfang

English

You can access the web-based management tools using a java-

enabled web browser by typing http://192.168.2.1 in the Browser

Address bar.

If you are unable to access the web-based management, please

refer to the manual to confirm your web-browser is configured

correctly.

Default Settings:

Router IP Address: 192.168.2.1

Default Password: smcadmin

SSID: SMC

Deutsch

Der EZ-StreamTM 2,4/5 GHz Universal-Breitband-Router

(SMC2304WBR-AG) verfügt über:

•1RJ-45-WAN-Verbindung mit automatischer

10/100-Mbit/s-Erkennung.

•4RJ-45-LAN-Verbindung mit automatischer

10/100-Mbit/s-Erkennung.

•1Stromanschluss.

•1Reset-Taste.

•2Dual-Band-Antennen.

Sechs LEDs geben Informationen über Status, Verbindung

und Datenverkehr.

Hardwarebeschreibung

Deutsch

1313

Systemanforderungen

Um den SMC2304WBR-AG installieren und anschließen zu können,

müssen folgende Voraussetzungen erfüllt sein:

•Ein PC mit Windows 9x/Me/2000/XP, MAC OS 8.X oder

eine spätere Version oder Linux/Unix.

•Bei jedem PC sollte ein kabelbasierender oder kabelloser

Netzwerkadapter ordnungsgemäß installiert sein.

•Internet Explorer/Netscape Navigator 5.0 oder spätere Version.

•Ein externes Kabel oder xDSL.Modem.

•Ein CD-ROM-Laufwerk*.

*Hinweis: Ein CD-ROM-Laufwerk ist nur erforderlich, falls Sie Ihren

EZ-StreamTM Universal-Router mit dem EZ3-Click-Instal-

lationsassistenten konfigurieren möchten. Der Prozess

kann manuell über die Web-Schnittstelle ausgeführt

werden.

Deutsch

Danke, dass Sie sich für den EZ-StreamTM 2,4/5 GHz Wireless-

Universal-Breitband-Router von SMC Networks entschieden haben.

Dieses Installationshandbuch enthält eine einfache Kurzanleitung.

Weitere Informationen und Hinweise zur Konfiguration erweiterter

Einstellungen finden Sie im Handbuch auf der CD-ROM.

Bevor Sie den EZ 3-Click-Installationsassistenten verwenden

können, müssen Sie Ihre Hardwareverbindungen herstellen. Richten

Sie Ihr Netzwerk mit Hilfe des nachstehenden Diagramms ein.

Hardwareinstallation

PDA mit Wireless

Compact Flash-Karte

Netzteil

Computer 1

Computer 2

Breitbandmodem

(Kabel/DSL)

Deutsch

1515

LED (Beschriftung)

Netz (PWR)

WLAN (11a)

WLAN (11b/g)

WAN (WAN)

LAN (Link/ACT)

LAN (Speed)

Farbe

Grün

Orange

Aktivität

Wenn die LED leuchtet, bedeutet dies,

dass das Gerät mit Spannung versorgt wird.

Wenn die LED nicht leuchtet, ist das Gerät

ausgeschaltet.

Eine blinkende LED zeigt an, dass das

802.11a-Signal ordnungsgemäß funktioniert.

Wenn die LED aus ist, bedeutet dies,

dass das 802.11a-Signal deaktiviert ist.

Eine blinkende LED zeigt an, dass das

802.11b-Signal ordnungsgemäß funktioniert.

Wenn die LED aus ist, bedeutet dies,

dass das 802.11b-Signal deaktiviert ist.

Wenn die LED leuchtet, bedeutet dies,

dass eine LAN-Verbindung entdeckt wurde.

Wenn die LED blinkt, bedeutet dies,

dass Daten über die LAN-Verbindungen

übertragen werden.

Wenn die LED nicht leuchtet, bedeutet dies,

dass keine WAN-Verbindung entdeckt wurde.

Wenn die LED leuchtet, bedeutet dies, dass

eine WAN-Verbindung mit 100 Mbit/s besteht.

Wenn die LED nicht leuchtet, bedeutet dies,

dass eine WAN-Verbindung mit 10 Mbit/s

besteht.

Wenn die LED nicht leuchtet, bedeutet dies,

dass keine WAN-Verbindung entdeckt wurde.

Wenn die LED leuchtet, bedeutet dies, dass

eine WAN-Verbindung mit 100 Mbit/s besteht.

Wenn die LED nicht leuchtet, bedeutet dies,

dass eine WAN-Verbindung mit 10 Mbit/s

besteht.

Deutsch

Der EZ 3-Click-Installationsassistent führt Sie durch den einfachen

Vorgang, mit dem Sie den neuen SMC-Router in den Online-Status

versetzen. Während des Installationsvorgangs müssen Sie mögli-

cherweise Informationen über den Verbindungstyp wie Benutzer-

name oder Kennwort eingeben. Bevor Sie den Assistenten aus-

führen, müssen Sie diese Informationen bereitliegen haben. Wenn

Sie nicht wissen, welchen Internet-Verbindungstyp Sie haben und

wie Ihre Informationen lauten, wenden Sie sich an Ihren Internet-

Provider.

Verbindungsinformationen

Deutsch

1717

Anhand der LEDs am SMC-Router können Sie feststellen,

ob Sie über ordnungsgemäße Kabelverbindungen verfügen.

Die WAN-LED sollte leuchten, wenn das externe Breitbandmodem

angeschlossen ist. Für jeden PC, den Sie an die LAN-Ports

des Routers anschließen, sollte eine LED leuchten. Wenn keine

WAN- oder LAN-LED leuchtet, verwenden Sie ein anderes Kabel.

Hinweis: Bitte verwenden Sie Ethernet-Standardkabel

der Kategorie 5 (CAT-5) mit RJ-45-Steckern.

Wenn Sie alle Computer angeschlossen haben, können Sie

den EZ 3-Click-Installationsassistenten verwenden.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels SMC Networks Routeur réseau

SMC Networks

SMC Networks SMCFS1601 - FICHE TECHNIQUE Instructions d'utilisation et de sécurité

SMC Networks

SMC Networks Barricade SMC7401BRA Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7401BRA Manuel utilisateur

SMC Networks

SMC Networks EZ Switch SMCGS1601P Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7404BRA EU Manuel utilisateur

SMC Networks

SMC Networks SMC Barricade SMCBR24Q Manuel utilisateur

SMC Networks

SMC Networks TigerAccess SMC7824M/VSW Guide d'installation

SMC Networks

SMC Networks TigerSwitch SMC6709FL2 Manuel de programmation

SMC Networks

SMC Networks 7004VBR Manuel utilisateur

SMC Networks

SMC Networks SMC6752AL2 Manuel utilisateur

SMC Networks

SMC Networks Barricade SMCBR21VPN Manuel utilisateur

SMC Networks

SMC Networks TigerCard 1000 Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7404BRA EU Manuel utilisateur

SMC Networks

SMC Networks EZ Switch SMC-EZ1016DT Manuel utilisateur

SMC Networks

SMC Networks Barricade SMC7904BRA2 Manuel utilisateur

SMC Networks

SMC Networks Barricade SMCWBR14S-N Manuel utilisateur

SMC Networks

SMC Networks TigerSwith 100 SMC6924VF Manuel utilisateur

SMC Networks

SMC Networks EZ Connect g Manuel utilisateur

SMC Networks

SMC Networks SMC6724AL2 Manuel utilisateur

SMC Networks

SMC Networks SMCFS1601 - FICHE TECHNIQUE Manuel utilisateur

SMC Networks

SMC Networks SMCGS501P Manuel utilisateur

SMC Networks

SMC Networks SMC7901BRA5 Manuel utilisateur

SMC Networks

SMC Networks BARRICADE N SMCWBR14SN5V2 Manuel utilisateur

SMC Networks

SMC Networks EZ109DT Manuel utilisateur

Manuels Routeur réseau populaires d'autres marques

Allnet

Allnet ALL0333AU Manuel utilisateur

HomeSeer

HomeSeer HT-SEL Manuel utilisateur

Sercomm

Sercomm Genesis OC3505D Manuel utilisateur

Billion

Billion BIPAC 5102 Series Manuel utilisateur

TP-Link

TP-Link TD-8817 Manuel utilisateur

Motorola

Motorola MR1900 Manuel utilisateur

Digi

Digi IX14 Manuel utilisateur

Cisco

Cisco NCS 540 Manuel

XAVi

XAVi X8821e Manuel utilisateur

BEC

BEC 6200WZL Manuel utilisateur

MikroTik

MikroTik hAP ac3 Series Manuel utilisateur

Korenix

Korenix JetNet 5428G Series Manuel utilisateur

NETGEAR

NETGEAR FS526T - Switch Manuel utilisateur

Korenix

Korenix JetNet 5710G Series Manuel utilisateur

Automated Logic

Automated Logic ZN551 Manuel du propriétaire

Cisco

Cisco ASR 1000 Series Manuel de l'opérateur

EnGenius

EnGenius ESR-9710 Manuel utilisateur

Cisco

Cisco 805 Series Instructions d'utilisation et de sécurité
