AP05

Absolute / elektronische Positionsanzeige

Originalmontageanleitung Deutsch Seite2

Absolute / Electronic Position Indicator

Translation of the Original Installation Instructions English page23

AP05

Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

Inhaltsverzeichnis

1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3

2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3

2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3

2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . 3

2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . 4

2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 5

3 Identiﬁkation . . . . . . . . . . . . . . . . . . . . . 5

4 Installation . . . . . . . . . . . . . . . . . . . . . . 5

4.1 Mechanische Montage . . . . . . . . . . . . . . . . 6

4.2 Elektrische Installation . . . . . . . . . . . . . . . 8

4.3 Anschlusskonzept (RS485, CANopen) . . . . . . . . . . 8

4.4 Anschlusskonzept (IO-Link) . . . . . . . . . . . . 11

5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . 13

6 Batteriewechsel . . . . . . . . . . . . . . . . . . . 15

6.1 Art, Funktion und Lebensdauer der Batterie . . . . . . 16

6.2 Betriebszustand . . . . . . . . . . . . . . . . . 16

6.3 Austausch der Batterieeinheit . . . . . . . . . . . 16

6.4 Störung nach Batteriewechsel . . . . . . . . . . . 17

7 Transport, Lagerung, Wartung und Entsorgung . . . . . . 17

8 Zubehör Anschluss-Stecker . . . . . . . . . . . . . . 18

8.1 Gegenstecker M8 gerade inkl. Kabel . . . . . . . . . 18

8.2 Gegenstecker M8 gerade . . . . . . . . . . . . . . 18

8.3 Gegenstecker M8 BUS-Abschluss . . . . . . . . . . 19

9 Technische Daten . . . . . . . . . . . . . . . . . . 19

AP05

Dokumentation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

1 Dokumentation

Zu diesem Produkt gibt es folgende Dokumente:

• Datenblatt beschreibt die technischen Daten, die Abmaße, die

Anschlussbelegungen, das Zubehör und den Bestellschlüssel.

• Montageanleitung beschreibt die mechanische und die elektrische

Montage mit allen sicherheitsrelevanten Bedingungen und den dazu-

gehörigen technischen Vorgaben.

• Benutzerhandbuch und Softwarebeschreibung zur Inbetriebnahme

und zum Einbinden des Positionsanzeige in ein Feldbussystem.

Diese Dokumente sind auch unter "http://www.siko-global.com/p/

ap05" zu ﬁnden.

2 Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung

Die absolute Positionsanzeige AP05 dient für Verstell- und Positionierauf-

gaben an Anlagen und Maschinen. Die Positionsanzeige ist nur für die Ver-

wendung im Industriebereich vorgesehen die keinen besonderen elektri-

schen oder mechanischen Sicherheitsanforderungen unterliegen.

1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.

2. Eigenmächtige Umbauten und Veränderungen an der Positionsanzeige

sind verboten.

3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind

einzuhalten.

4. Die Positionsanzeige darf nur innerhalb der technischen Daten und der

angegebenen Grenzen betrieben werden (siehe Kapitel 9).

2.2 Kennzeichnung von Gefahren und Hinweisen

Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-

wort.

Gefahrenklassen

Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet-

zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen

führen können, sofern Sie die gegebenen Anweisungen missachten.

GEFAHR

AP05

Sicherheitshinweise Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder

ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen

Anweisungen missachten.

Gefährdungen, die zu leichten Verletzungen, Sachschäden oder ungeplan-

ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-

gen missachten.

Wichtige Betriebshinweise, die die Bedienung erleichtern oder die bei

Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und

somit möglicherweise zu Sachschäden führen können.

Signalzeichen

2.3 Zielgruppe

Montageanleitung und Benutzerhandbuch wenden sich an das Projek-

tierungs-, Inbetriebnahme- und Montagepersonal von Anlagen- oder

Maschinenherstellern. Dieser Personenkreis benötigt fundierte Kenntnisse

über die notwendigen Anschlüsse einer Positionsanzeige und deren Integ-

ration in die komplette Maschinenanlage.

Nicht ausreichend qualiﬁziertes Personal

Personenschäden, schwere Schäden an Maschine und Positionsanzeige

werden durch nicht ausreichend qualiﬁziertes Personal verursacht.

`Projektierung, Inbetriebnahme, Montage und Wartung nur durch

geschultes Fachpersonal.

`Dieses Personal muss in der Lage sein, Gefahren, welche durch die

mechanische, elektrische oder elektronische Ausrüstung verursacht

werden können, zu erkennen.

Qualiﬁziertes Personal

sind Personen, die

• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-

und Automatisierungstechnik vertraut sind;

• als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom-

kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-

nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

AP05

Identiﬁkation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

2.4 Grundlegende Sicherheitshinweise

Explosionsgefahr

`Positionsanzeige nicht in explosionsgefährdeten Zonen einsetzen.

Rotierende Teile

Quetschungen, Reibung, Abschürfen, Erfassen von Gliedmaßen und Klei-

dung durch Berühren von rotierenden Teilen wie z. B. Klemmring, Drehmo-

mentstütze oder Hohlwelle im Betrieb.

`Zugrismöglichkeit durch Schutzmaßnahmen verhindern.

Externe Magnetfelder

Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe

Magnetfelder das interne Messsystem beeinﬂussen.

`Schützen Sie die Positionsanzeige vor Einﬂüssen von Fremdmagneten.

3 Identiﬁkation

Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-

piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung

zu.

z. B. AP05-0023

Varianten-Nr.

Geräte-Typ

4 Installation

Ausfall Positionsanzeige/Beschädigung Steckereinsatz

Bei zu hohem Anzugsmoment des Gegensteckers wird der Steckereinsatz

im Gerät beschädigt.

`Gegenstecker mit Drehmomentschlüssel des jeweiligen Steckerherstel-

lers anziehen. Anzugsmoment des Herstellers beachten.

`Gegenstecker (siehe Kapitel 8.1, 8.2 und 8.3) mit Drehmoment-

schlüssel anziehen. Herstellerbezeichnung eines geeigneten Drehmo-

mentschlüssels auf Anfrage erhältlich. Anzugsmoment: 0.4Nm (M8),

0.6Nm (M12).

`Drehmoment/Kräfte nicht über Gehäuse des Gegensteckers oder über

das Kabel in das Gerät übertragen. Nur Befestigungsmutter des Gegen-

steckers anziehen.

GEFAHR

WARNUNG

VORSICHT

WARNUNG

AP05

Installation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

Ausfall Positionsanzeige/mechanische Belastungen auf Gegenstecker

Bei zu hoher Krafteinwirkung von außen auf die Gegenstecker werden Bau-

teile der Positionsanzeige und/oder des Gegensteckers beschädigt.

`Gegenstecker gegen Einwirkung äußerer Kräfte schützen.

`In Bereichen, in denen Krafteinwirkung durch das Bedienpersonal

oder herunterfallende Gegenstände nicht ausgeschlossen werden

können, ist eine wirksame Abstützung der Gegenstecker gegen den

Maschinenkörper anzubringen.

Verlust der Schutzart/Abschirmung

Bei zu geringem Anzugsmoment des Gegensteckers kommt es zum Verlust

der Schutzart und/oder der Abschirmung.

`Gegenstecker mit Drehmomentschlüssel des jeweiligen Steckerherstel-

lers anziehen. Anzugsmoment des Herstellers beachten.

`Gegenstecker (siehe Kapitel 8.1, 8.2 und 8.3) mit Drehmoment-

schlüssel anziehen. Herstellerbezeichnung eines geeigneten Drehmo-

mentschlüssels auf Anfrage erhältlich. Anzugsmoment: 0.4Nm (M8),

0.6Nm (M12).

Ist die Verwendung des Drehmomentschlüssels aufgrund der Montagesitu-

ation nicht möglich, ist die elektrische Installation vor der mechanischen

Montage durchzuführen.

4.1 Mechanische Montage

Zerstörung Hauptlager

Unsachgemäße Montage (z. B. Spannungen an der Antriebswelle) führt zu

zusätzlicher Belastung sowie Erwärmung und langfristig zur Zerstörung

der Positionsanzeige.

`Sorgen Sie für einen geringen Wellen- und Winkelversatz zwischen

Welle und Aufnahmebohrungen durch geeignete Fertigungsmaßnah-

men (siehe Abb. 1 + Tab. 1).

Ausfall Positionsanzeige

`IP-Schutzart bei Montage beachten (siehe Kapitel 9), bei Bedarf

schützen.

`Positionsanzeige nicht selbst önen (Ausnahme siehe Kapitel 6).

`Schläge auf das Gerät vermeiden.

`Keinerlei Veränderung am Gerät vornehmen.

Verlust der Schutzart

Bei Betrieb mit oenem Anschluss geht die Schutzart verloren.

WARNUNG

VORSICHT

ACHTUNG

VORSICHT

ACHTUNG

AP05

Installation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

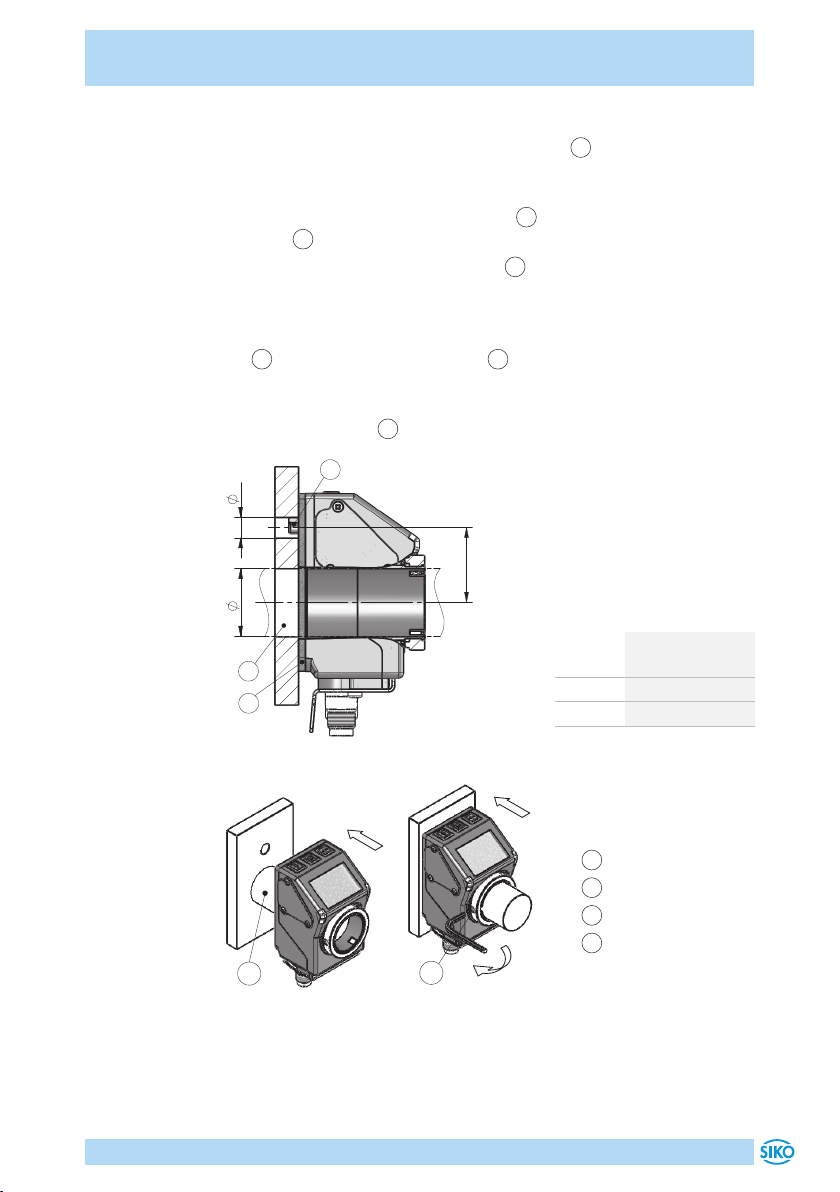

Vorbereitung Montage (Abb. 1, Abb. 2, Abb. 3):

1. Beiliegende selbstklebende Dichtungsplatte 1(Moosgummi) auf

Lagerbügel beziehungsweise Zwischenplatte aufkleben (Sicherstel-

lung der Schutzart, ausgleichen von Unebenheiten).

2. Bohrung (ød) für Drehmomentstütze 2auf Abstand (L1) zur Kunden-

welle 3fertigen.

3. Durchmesser (øD) der Kundenwelle 3beachten.

Montage (Abb. 1, Abb. 2, Abb. 3):

1. Positionsanzeige inkl. Dichtungsplatte bis Anschlag auf Kundenwelle

3schieben. Drehmomentstütze 2in vorhandene Bohrung einfüh-

ren (verspannungsfreie Montage). Eine Langloch für die Drehmoment-

stütze wird empfohlen.

2. Gewindestifte M3 4mit ≤0.2Nm anziehen.

Abb. 1: Einbaumaße

Maß ød ø6 (Form A)

ø10+0.8 (Form B)

Maß L1 22

Maß øD ø20 (Spielpassung)

Tab. 1: Einbaumaße

1Dichtungsplatte

2Drehmomentstütze

3Kundenwelle

4Gewindestift

Abb. 2: Montage

Abb. 3: Anzugsmoment

Gewindestift

AP05

Installation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

4.2 Elektrische Installation

Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle

`Alle Leitungen für die Positionsanzeige müssen geschirmt sein.

`Anschlussverbindungen nicht unter Spannung schließen oder lösen.

`Verdrahtungsarbeiten spannungslos durchführen.

`Litzen mit geeigneten Aderendhülsen versehen.

`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-

gen zu überprüfen.

Unvorhergesehene Geräteaktionen der Positionsanzeige oder anderer

Geräte

Die Positionsanzeige ist gegen EMV Ein- und Ausstrahlung (Elektromagne-

tische Verträglichkeit) geschützt. Zu starke EMV kann zu unvorhergesehe-

nen Aktionen der Positionsanzeige führen (z. B. Zerstörung der Positions-

anzeige; Positionswertverlust).

`Führen Sie die Verdrahtung gemäß den EMV-Maßnahmen IEC 61326-1

und Kapitel 4.2 durch.

`Überprüfen Sie die korrekte Ausführung der EMV-Maßnahmen.

Brandgefahr

Zum Schutz von Folgeschäden bei Gerätedefekten wird eine Absicherung

empfohlen.

`Die Nennstromstärke einer trägen Sicherung muss der Geräteanzahl

im System entsprechend angepasst sein (siehe Kapitel 9).

Alle Anschlüsse sind prinzipiell gegen äußere Störeinﬂüsse geschützt. Der

Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht

auf die Positionsanzeige oder deren Anschlussleitungen einwirken kön-

nen. Das System in möglichst großem Abstand von Leitungen einbauen,

die mit Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnah-

men, wie Schirmbleche oder metallisierte Gehäuse vorzusehen. Schütz-

spulen müssen mit Funkenlöschgliedern beschaltet sein.

4.3 Anschlusskonzept (RS485, CANopen)

Werden mehrere Positionsanzeigen gemeinsam betrieben, müssen diese

an ein gemeinsames GND-Potential angeschlossen werden. Das Signal GND

ist hierzu stets in der Busverdrahtung mitzuführen.

Kontakte, die eine Spannung führen können, müssen gegen Berührung

geschützt sein. Daher ist darauf zu achten, dass der Anschluss der Positi-

onsanzeige über den Anschluss "Bus EIN" erfolgt (siehe Abb. 6). Dadurch

sind die spannungsführenden Kontakte an "Bus AUS" durch die Buchse

geschützt (zur IP-Schutzart siehe Kapitel 4.1).

WARNUNG

ACHTUNG

AP05

Installation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

Anschlussschema

Fehlerhafte oder fehlende Terminierung

Eine fehlerhafte oder fehlende Terminierung, bzw. Pegelfestlegung führt zu

Kommunikationsfehlern oder kann die Elektronik des Antriebs zerstören.

`Terminierung korrekt ausführen und prüfen.

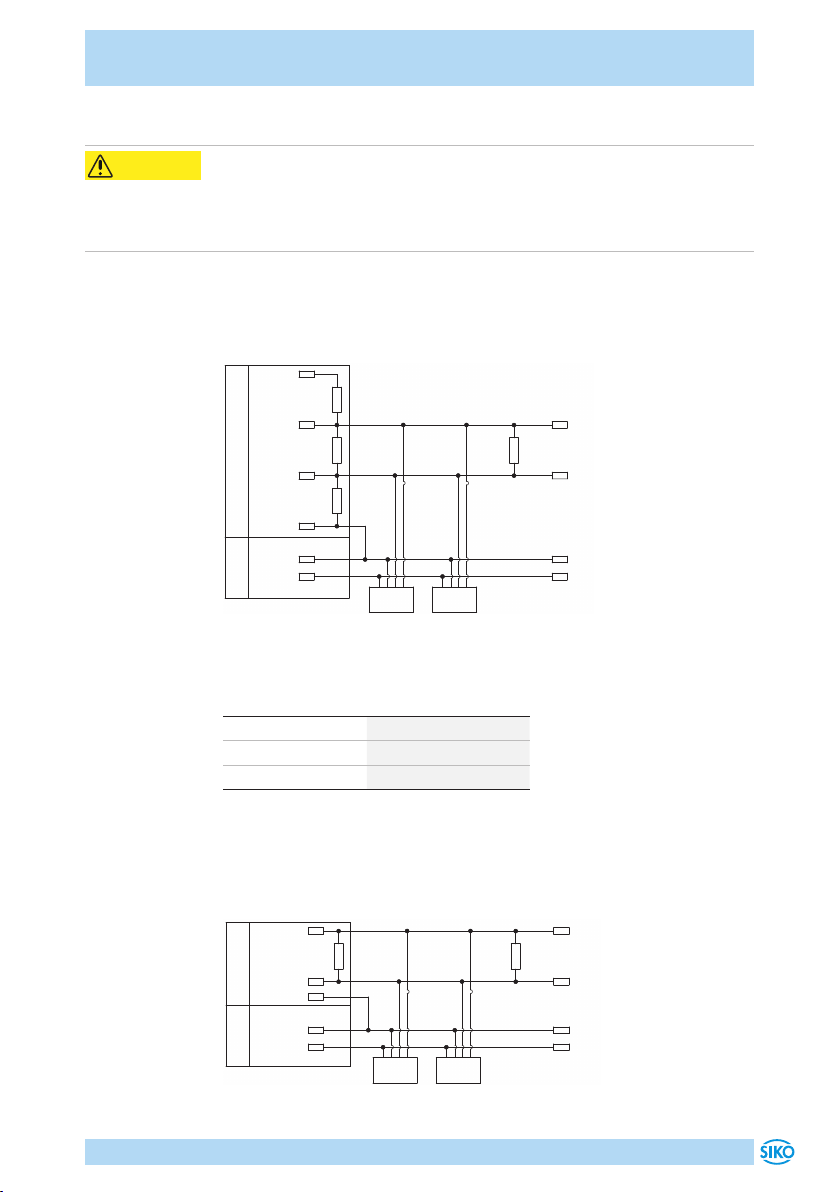

Anschlussschema und Pegelfestlegung RS485

Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt,

muss diese extern erfolgen.

Abb. 4: Anschlussschema und Pegelfestlegung RS485

Node n

SGND

RS485-

RS485+

120 R

DÜA

DÜB

120 R

+5 V

470 R

0 V

24 V

0 V

Node 1

Bus-MasterVersorgung

Datenübertragung Schnittstelle RS485

RS485 Baudrate max. Busnetzlänge

115.2kbit/s 200m

57.6kbit/s 400m

19.2kbit/s 1200m

Anschlussschema CAN

Für die Funktion des Feldbusses ist an beiden Busenden je ein Abschluss-

widerstand notwendig (120Ohm). Dieser muss zwischen CANH und CANL

eingesetzt werden.

Abb. 5: Anschlussschema CAN

24 V 24 V

CAN_GND

CANL

CANH

120 R

CANH

CANL

Node 1

120 R

Node n

0 V 0 V

Bus-Master

Versorgung

VORSICHT

AP05

Installation Deutsch

AP05 · Datum 13.05.2022 · Art. Nr. 88847 · Änd. Stand 93/22

Datenübertragung Schnittstelle CAN

CAN Baudrate max. Busnetzlänge

125kbit/s 320m

250bit/s 160m

500bit/s 80m

1Mbit/s 25m

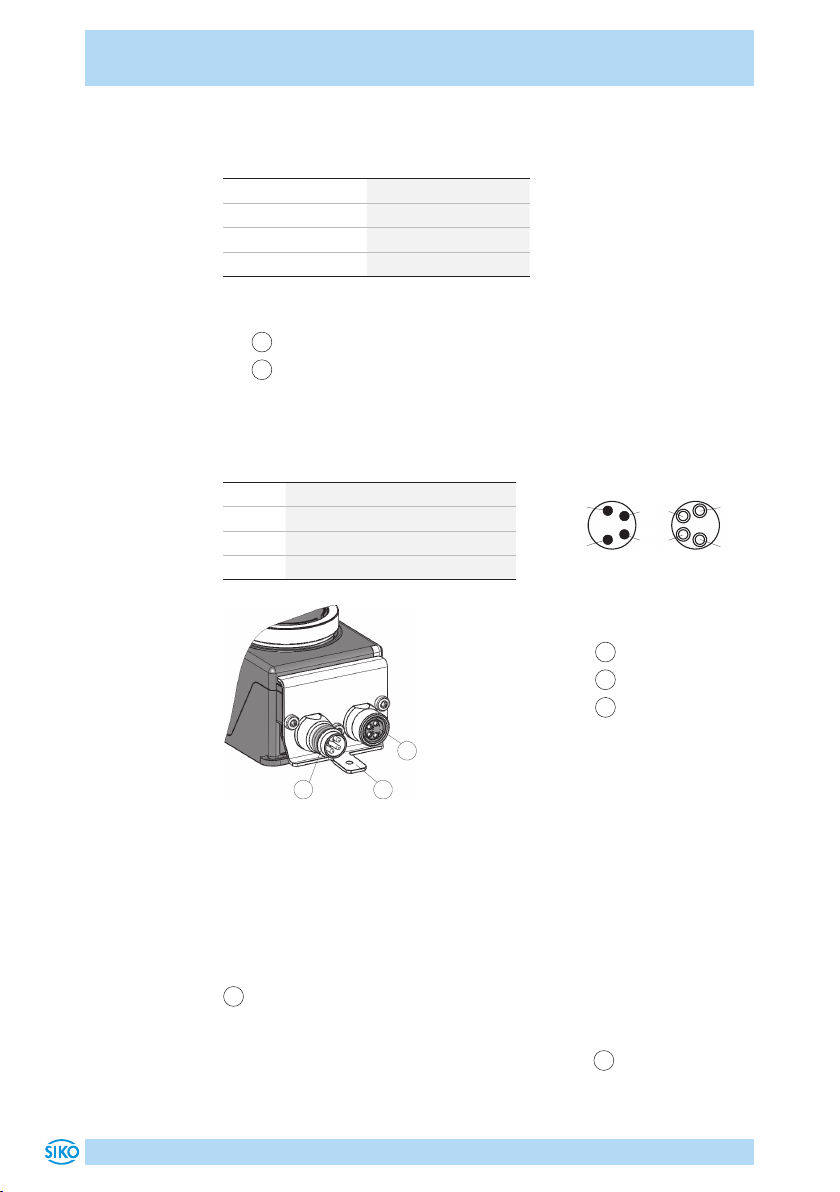

Anschlussbelegung

• 1Bus EIN: Stift 4 pol. M8 A-kodiert (siehe Abb. 6).

• 2Bus AUS: Buchse 4 pol. M8 A-kodiert (siehe Abb. 6).

Zubehör Kabelverlängerungen, Gegenstecker und BUS-Abschlusswider-

stand siehe Kapitel 8.

PIN Belegung

1 DÜB/CANL

2 DÜA/CANH

3 +UB

4 GND

1Bus EIN

2Bus AUS

3Erdungsanschluss

Abb. 6: Anschlussbelegung

Litzenquerschnitt Leitungen 0.14 ... 0.5mm².

Anschluss Erdung

Zum Schutz vor Störungen müssen die Schirme der Signalleitungen und

Netzleitung beidseitig angeschlossen werden. Potentialunterschiede füh-

ren zu unzulässigen Strömen auf dem Schirm. Den Erdungsanschluss

3zwischen den Anschlusssteckern auf das Schutzleiterpotential legen

(siehe Abb. 6). Verwenden Sie dazu 6.3mm Flachstecker mit kurzer Litze

2.5…4mm² (nicht im Lieferumfang). Bei mehreren Positionsanzeigen

wird empfohlen die Erdung auf eine Erdungsschiene 1anzuschließen

(siehe Abb. 7).

Ansichtseite = Steckseite

Bus-Aus

Bus-Ein

Autres manuels pour AP05

Table des matières

Langues :

Autres manuels Siko Instrument de mesure

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
