Steckbare Lasttrennleisten mit Sicherungen 3NJ6

DIN VDE 0660 Teil 107, IEC 60947-3

Betriebsanleitung Bestell-Nr.: 3ZX1012-0NJ61-2AN1 Deutsch

GWA 4NEB 711 6034-12 1

Berührungsschutz Nach IEC 60529, DIN 50 050

Schutzart im Betriebszustand: IP 41

Inbetriebsetzung und Wartung nur durch Fachpersonal.

Beachten Sie die Betriebsanleitung!

Siehe auch Betriebsanleitungen:

3NJ6110 (Bestell-Nr.: 3ZX1012-0NJ61-1AN1)

3NJ6120 (Bestell-Nr.: 3ZX1012-0NJ62-1AN1)

3NJ6140 (Bestell-Nr.: 3ZX1012-0NJ64-1AN1)

3NJ6160 (Bestell-Nr.: 3ZX1012-0NJ64-1AN1)

3NJ6913 (Bestell-Nr.: 3ZX1012-0NJ63-1AN1)

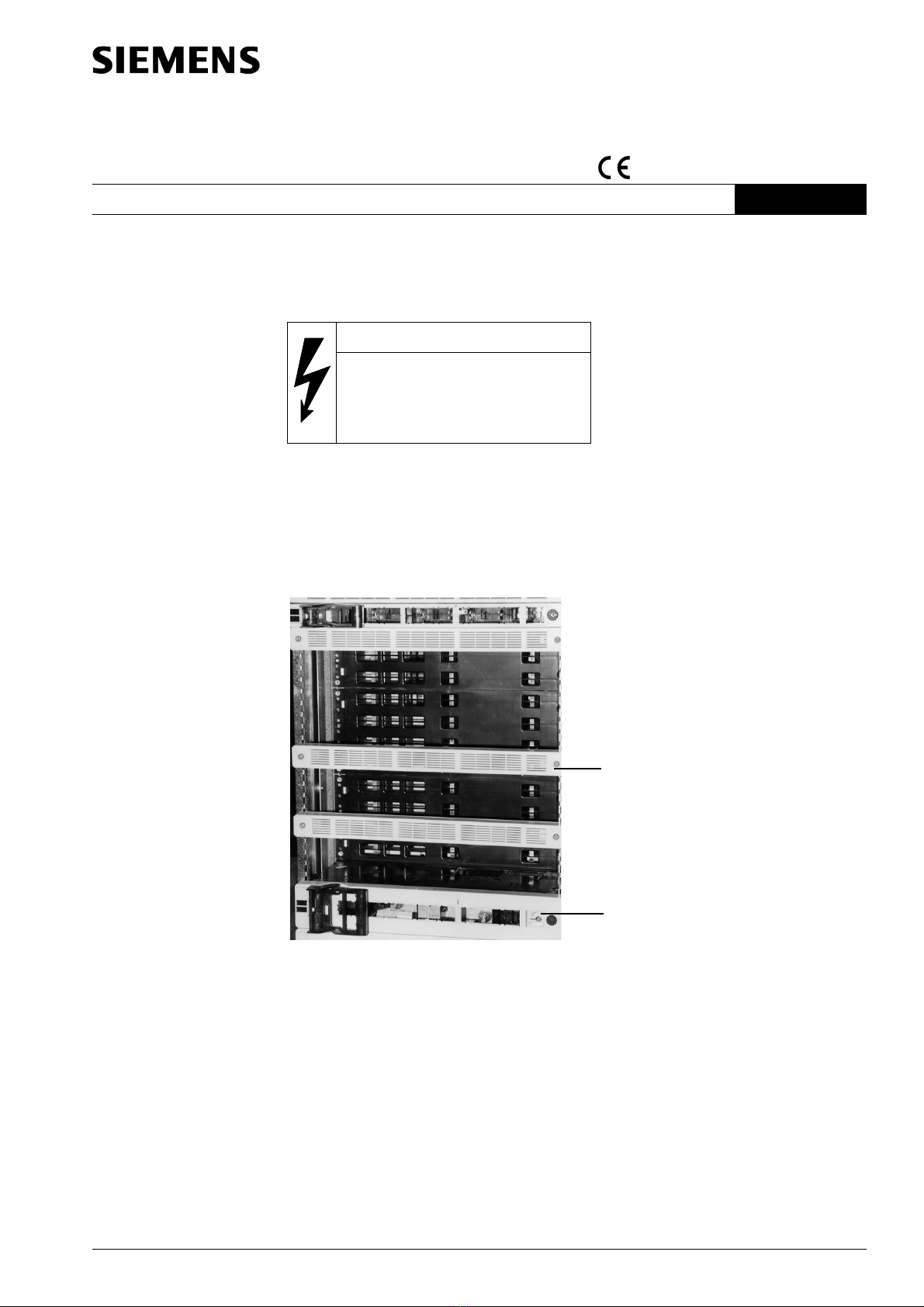

Frontansicht

Bild 1: Fontansicht mit gesteckten Leisten und teilweise entfernten Geräten mit Blick auf

Steckschienen

Geräte für den Hilfs-

stromkreis Direkt im Schaltgerät ist Platz für ein Amperemeter 48 X 48 (siehe Bild 1).

WARNUNG

Gefährliche elektrische Spannung.

Kann zu elektrischem Schlag und Verbren-

nungen führen.

Vor Beginn der Arbeiten Anlage und Gerät

spannungsfrei schalten.

Blindabdeckung

Überwachungsanzeige

(z.B. Amperemeter)

23ZX1012-0NJ61-2AN1

Hilfsschalter 3NJ6912..

Elektrischer Aufbau Geräte für den Hauptstromkreis

Bild 2: Elektrischer Aufbau

aSicherungsmodul für Sicherungen der Größen NH 00, 1, 2 und 3

b3NJ61.0-.E..1-0BB0: Lasttrennschalter mit Sicherungselement mit unabhängigem

handbetätigten Sprungantrieb für DIN-Sicherungen; in den Größen NH 00, 1, 2 und 3

c3NJ61.0-.M..1-0BB0: wie b, jedoch mit Unterbrechung auf beiden Seiten der Sicherungen

dLasttrennschalter mit unabhängigem handbetätigten Sprungantrieb

Anschlussquerschnitte Folgende Tabelle gibt die Anschlussquerschnitte für den Anschluss mit Kabelschuh und Kabel-

klemme an:

Die Hilfsschalteranschlüsse der

steckbaren Sicherungsleiste lie-

gen im rechten hinteren Gerätebe-

reich und sind vom Kabel-

anschlussraum zugängig (siehe

Bild). Der Anschluss erfolgt mit

Flachstecker 6,3 X 0,8 mm.

abcd

Geräte-

größe

Kabelschuh Kabelklemme

Schraubengröße Drehmoment

[Nm]

Kabelklemme

SE/SM Kabel

Drehmoment

[Nm]

00 M8 15 1 X 10 ... 95 15

1 M12 30 1 X 95 ... 240

oder

2 X 10 ... 95

2 M12 30 2 X 95 ... 240 25

3 M12 30 2 X 95 ... 240 25

3ZX1012-0NJ61-2AN1 3

Anschluss bei

Baugröße 00

ACHTUNG

Die nachträgliche Montage von Kabelklemmen ist für die Baugröße 00 nicht möglich!

Bei Verwendung von Messwandlern für die Baugröße 00 werden durch den Einsatz von Gerä-

ten mit Kabelklemmen die Anschlussarbeiten erleichtert.

Ein Leiter von 10 mm2muss durch Biegen um 180° gedoppelt werden.

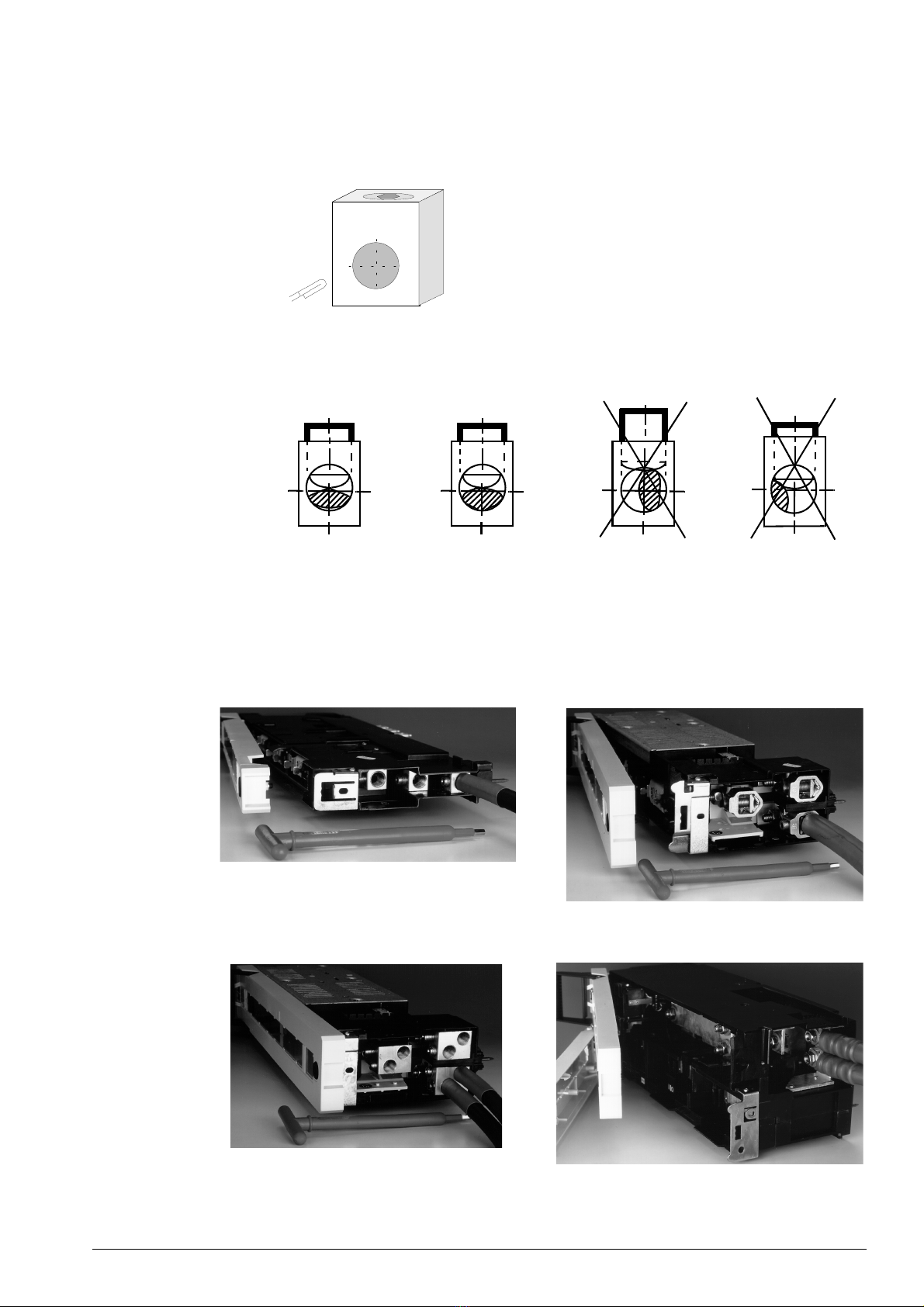

Bild 3: Anschluß eines 10 mm2-Leiters in die Klemmen der Baugröße 00

Anschluss eines sektor-

förmigen Kabels

Bild 4: Positionierung eines sektorförmigen Kabels in der Klemme

Kabelanschluss abhän-

gig von Gerätegröße und

Anschlussart

Werkzeug: Klemmenschlüssel (Bestell-Nr.: 3NJ6916-4CA00)

Die Kabel können an alle Lasttrennleisten sowohl mit Kabelschuh als auch direkt über Kabel-

klemmen angeschlossen werden. Die folgenden Darstellungen zeigen den Anschluss bei den

einzelnen Baugrößen:

Bild 5: Baugröße 00, Sicht auf 3 Klemmen, Bild 6: Baugröße 1, Sicht auf 3 Einfachklemmen,

1 Kabel angeschlossen 1 Kabel angeschlossen

Bild 7 Baugröße 1, Sicht auf 3 Doppelklemmen, Bild 8: Baugrößen 2 und 3, Kabelschuhausführung

2 Kabel angeschlossen

43ZX1012-0NJ61-2AN1

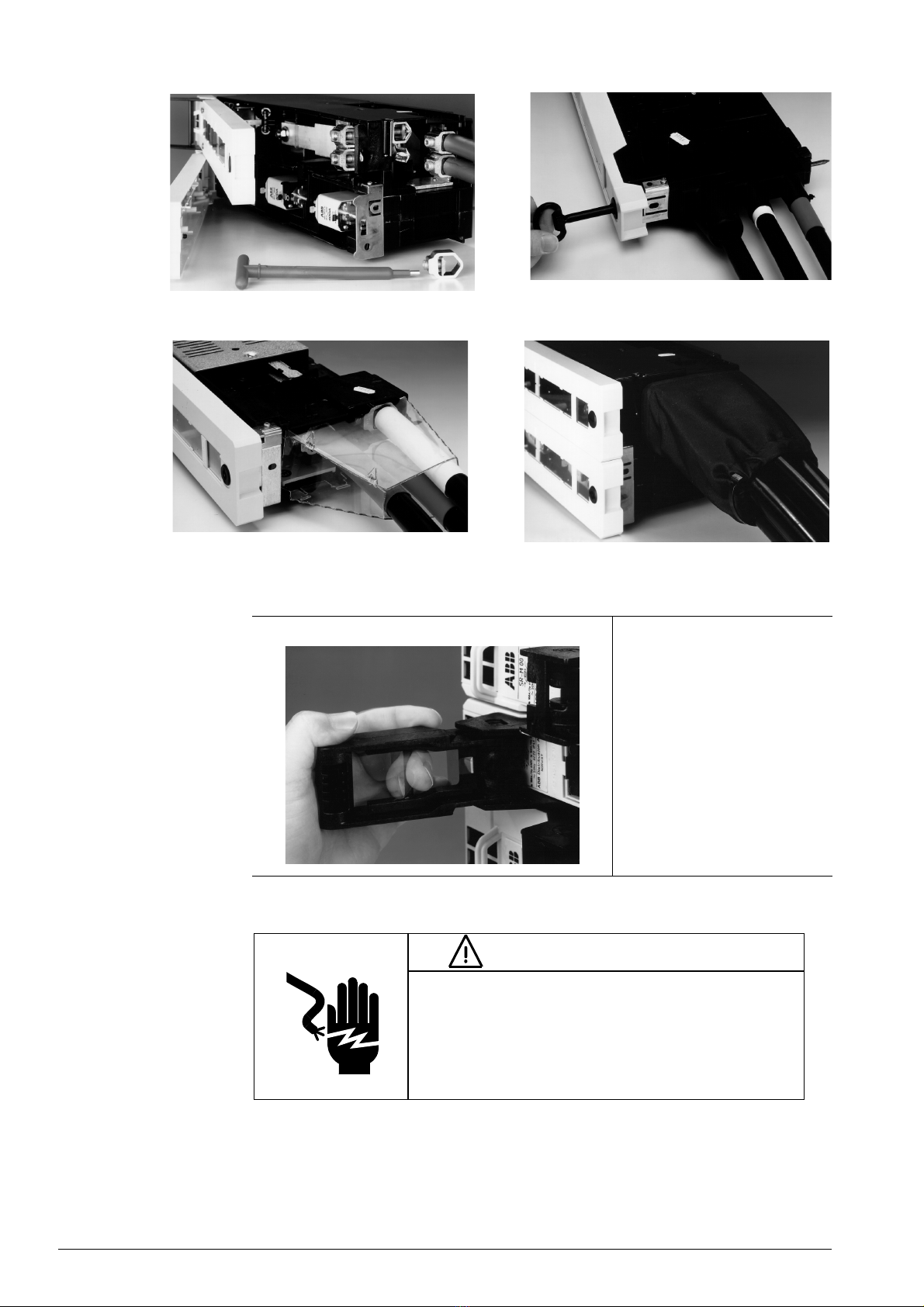

Bild 9: Baugrößen 2 und 3, Bild 10: Baugröße 00 mit

Doppelte Kabelklemmenausführung Anschlussabdeckung 3NJ6913-1AA00

Bild 11: Baugröße 1 mit Bild 12: Baugrößen 2 und 3 mit

Anschlussabdeckung 3NJ6913-1BA00 Anschlussabdeckung 3NJ6913-1CA00

Schalthebel zum Ein-

klappen entriegeln

Aufheben der Front-

klappenverriegelung

Die dünnere Griffleiste bis zum

Anschlag in Richtung Griff ziehen

und damit das Gelenk im Schalt-

hebel freigeben. Danach den Griff

nach rechts vor den Gerätedeckel

schwenken.

GEFAHR

Teile des Hauptstromkreises sind unter Spannung!

Den Gerätedeckel in dieser Einschubstellung sollte nur wenn

erforderlich (z. B. Messung) von qualifiziertem Personal geöff-

net werden.

Die Sicherungen und Trennkontakte stehen unter Span-

nung.

3ZX1012-0NJ61-2AN1 5

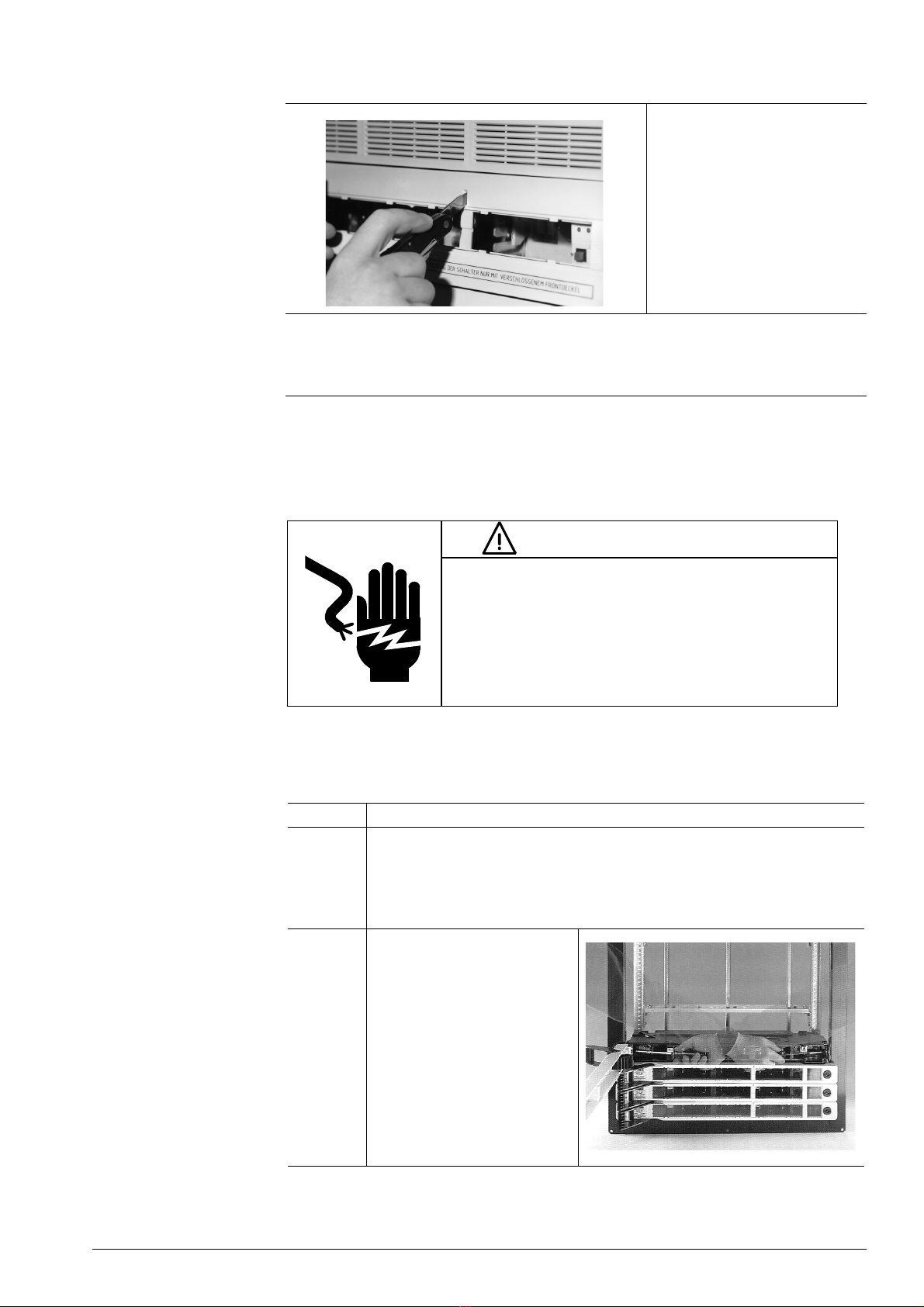

Gerätedeckel entriegeln

Wartung Regelmäßig prüfen, ob die Lüftungsschlitze in den Frontdeckeln der Geräte schmutzfrei sind

und ggf. in geeigneten Intervallen absaugen.

Montage der Lasttrenn-

leisten

Wurde das Feld für steckbare Leisten ohne Berührungsschutz vor der Feldschiene ausgeführt,

so ist die Feldschiene freizuschalten (betreffender Sammelschienen-Abschnitt), bevor eine

Lasttrennleiste montiert oder gezogen werden kann. Gehen Sie wie folgt vor:

Das Betätigungswerkzeug in 90°

Stellung zum Gerätedeckel senk-

recht ansetzen und in die Kerbe

einschieben bis Widerstand spür-

bar. Danach das Werkzeug herun-

terdrücken, bis die Verriegelung

der Klappe freigegeben wird

(siehe Bild).

Das Gerät nicht bei offenste-

hendem Deckel verlassen!

Vor dem Schließen des Gerätedeckels den Schalthebel wieder in die ”I” Position schwenken

(Hebel zeigt zum Verschluß des Deckels).

Danach den Gerätedeckel an das Gerät schwenken, bis der Verriegelungsmechanismus

selbsttätig wieder einrastet, und den Verschluss schließen.

WARNUNG

Das Berühren der spannungsführenden Teile führt zum

Tode oder hat schwere Körperverletzungen zur Folge.

Die Anlage darf nur von qualifiziertem Personal betrieben wer-

den, das mit der Anleitung vertraut ist und insbesondere die

Warnhinweise beachtet.

Die Leisten nur in ausgeschalteter Stellung montieren bzw.

ziehen!

Schritt Vorgehenweise

Die Leisten werden in das Feld eingeschoben, bis die Führungsstifte (spitze

Stifte hinten links und rechts am Gerät) in den Profillöchern der linken und rech-

ten Verteilschienenseitenwände eingreifen und die Kontakte direkt auf die

Sammelschienen aufgeschoben sind.

Beim Einschieben der Leisten ist auf horizontale Lage des Gerätes zu achten.

Die Leisten werden dann mit

Hilfe von zwei Schrauben M6 X

12 an der rechten und linken

Seite an den vertikalen Frontpro-

filen befestigt. Um ggf. auf der

rechten Seite das A-Meter und/

oder die Überwachungsanzeige

vor die Front zu ziehen ist kein

Spezialwerkzeug erforderlich.

Eine Ratsche mit kurzem Einsatz

erleichtert das Anziehen der

Schrauben (siehe Bild).

63ZX1012-0NJ61-2AN1

Ziehen der Lasttrennlei-

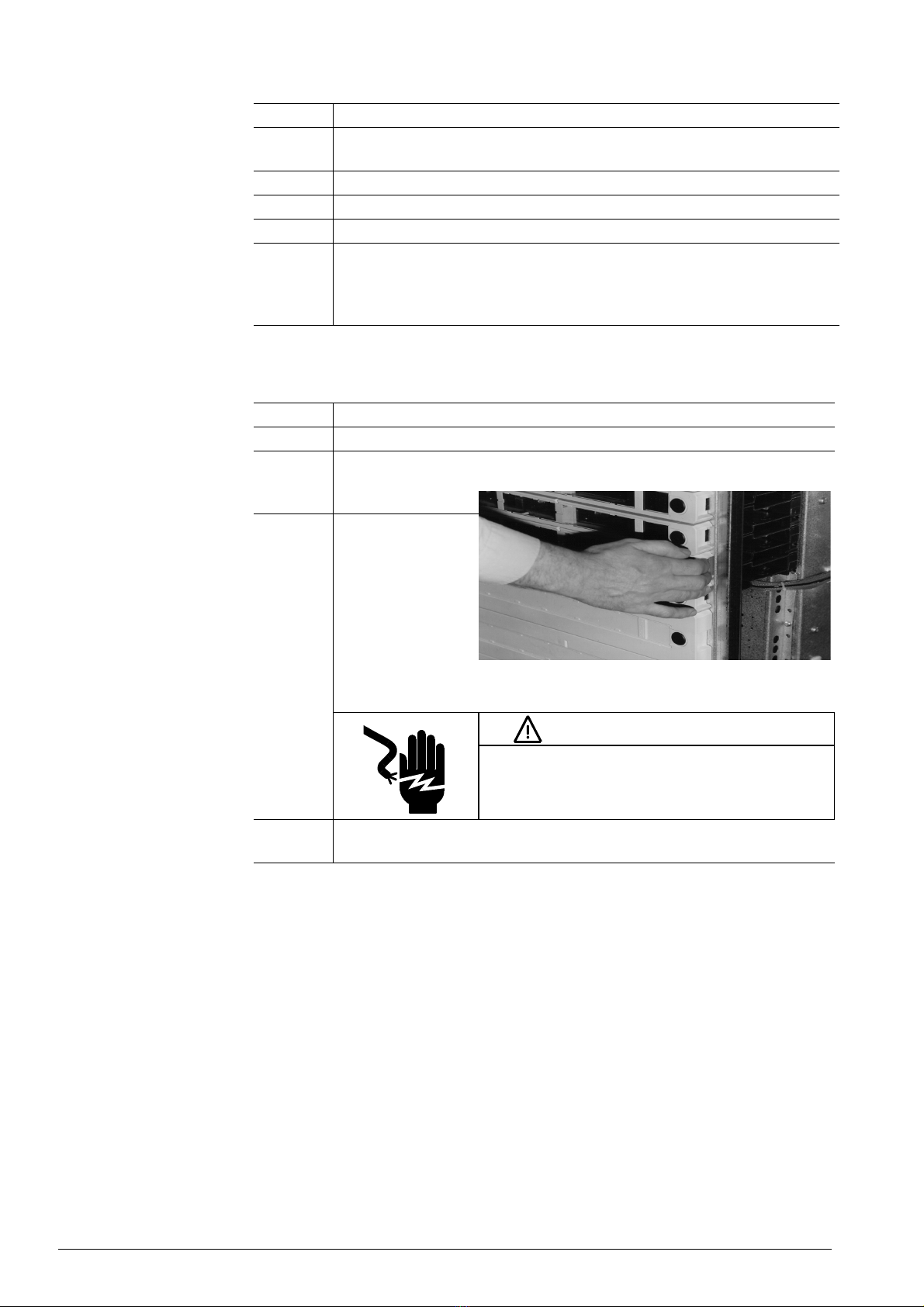

sten Zum Ziehen der Lasttrennleisten gehen Sie wie folgt vor:

Zum Ziehen der Sicherungsleiste der Baugröße 00 fahren Sie wie folgt fort:

Schritt Vorgehenweise

1Abzweig freischalten und Spannungsfreiheit an den Anschlusskabeln prüfen

(dazu ggf. Abdeckungen zurückziehen).

2NH-Sicherungen ziehen.

3Anschlusskabel vom Hauptstromkreis lösen und ggf. zurückbinden.

4Hilfsanschlüsse (soweit vorhanden) zum feststehenden Teil des Feldes lösen.

Die Befestigungsschrauben der Leisten links und rechts am vertikalen Frontprofil

mittels eines Schraubendrehers lösen. Für die rechte Seite sind ggf. A-Meter

und/oder Sicherungsüberwachungsanzeige vor die Front zu ziehen. Eine Ratsche

mit kurzem Einsatz erleichtert das Lösen der Schrauben.

Schritt Vorgehenweise

1Gerätedeckel schließen und sichern.

2Schaltgriffausklappen

und mit der linken

Hand umfassen.

Nun die Fingerspitzen

der rechten Hand seit-

lich in der Aussparung

des Gerätedeckels

rechts neben dem Ver-

schluss ansetzen und

mit beiden Händen

gleichzeitig das Gerät

von der Verteil-

schiene ziehen.

WARNUNG

Keine Gegenstände oder die Fingerspitzen beim Ziehen

zwischen Gerät und Verteilschienenkanal schieben, da

die Gerätetrennkontakte noch an Spannung liegen!

4Nach Lösen des Gerätes von der Verteilschiene mit einer Hand stützend unter

das Gerät greifen und dieses vor die Feldfront ziehen.

3ZX1012-0NJ61-2AN1 7

Zum Ziehen der Sicherungsleiste der Baugrößen 1, 2 und 3 fahren Sie wie folgt fort:

Schritt Vorgehenweise

Den offenen Geräte-

deckel (ca. 90° zur

Front) durch einen

Schlag mit dem Hand-

ballen von links außen

in Scharniernähe aus

dem Scharnier lösen,

dabei mit der zweiten

Hand den Deckel in

Verschlussnähe

gegenhalten.

Das Werkzeug zum

Herausziehen des

Gerätes (Bestell-Nr.

3NJ6916-4BA00) links

im Scharnierteil des

Gerätedeckels oben

und unten einhängen.

Blick auf ein Scharnier

des Gerätedeckels.

Durch leichtes Ziehen

den sicheren Sitz des

Werkzeugs prüfen.

Dann das Werkzeug

mit beiden Händen an

der Griffstange fassen

und das Gerät mit

etwas Schwung von

den Kontakten zie-

hen. Nun das Gerät

ggf. mit einer Hand

von unten stützen und

dieses vor die Feld-

front ziehen.

3NJ6916-4BA00

83ZX1012-0NJ61-2AN1

Zubehör Anbau von Blindabdeckungen:

50 mm 3NJ6916-4AA00

100 mm 3NJ6916-4DA00

Die Blindabdeckungen aus Kunststoff sind links und rechts mit je 1 Schraube M6 mit einem

Drehmoment von max. 8 Nm auf dem Blechhalter zu verschrauben.

Einbau von Messwand-

lern Meßwandler können 1-phasig und 3-phasig eingebaut werden. Die Anordnung und Lage der

Meßwandler kann den nachfolgenden Bildern 13 bis 18 entnommen werden.

ACHTUNG:

Für die Planung eines Einbaus bei Baugröße 00: Geräte mit Klemmenanschluß vorsehen!

Für Nachrüsten bei Anschluss mit Kabelschuhen: darauf achten, dass das Kabel ggf. nachzu-

setzen und der Kabelschuh nach Durchführen des Leiters durch den Wandler aufzupressen ist.

Lage des Messwandlers Die Standard-Kabelabdeckungen sind nur für die in Bild 13, 15 und 17 gezeigten 1-phasigen

Messungen einsetzbar.

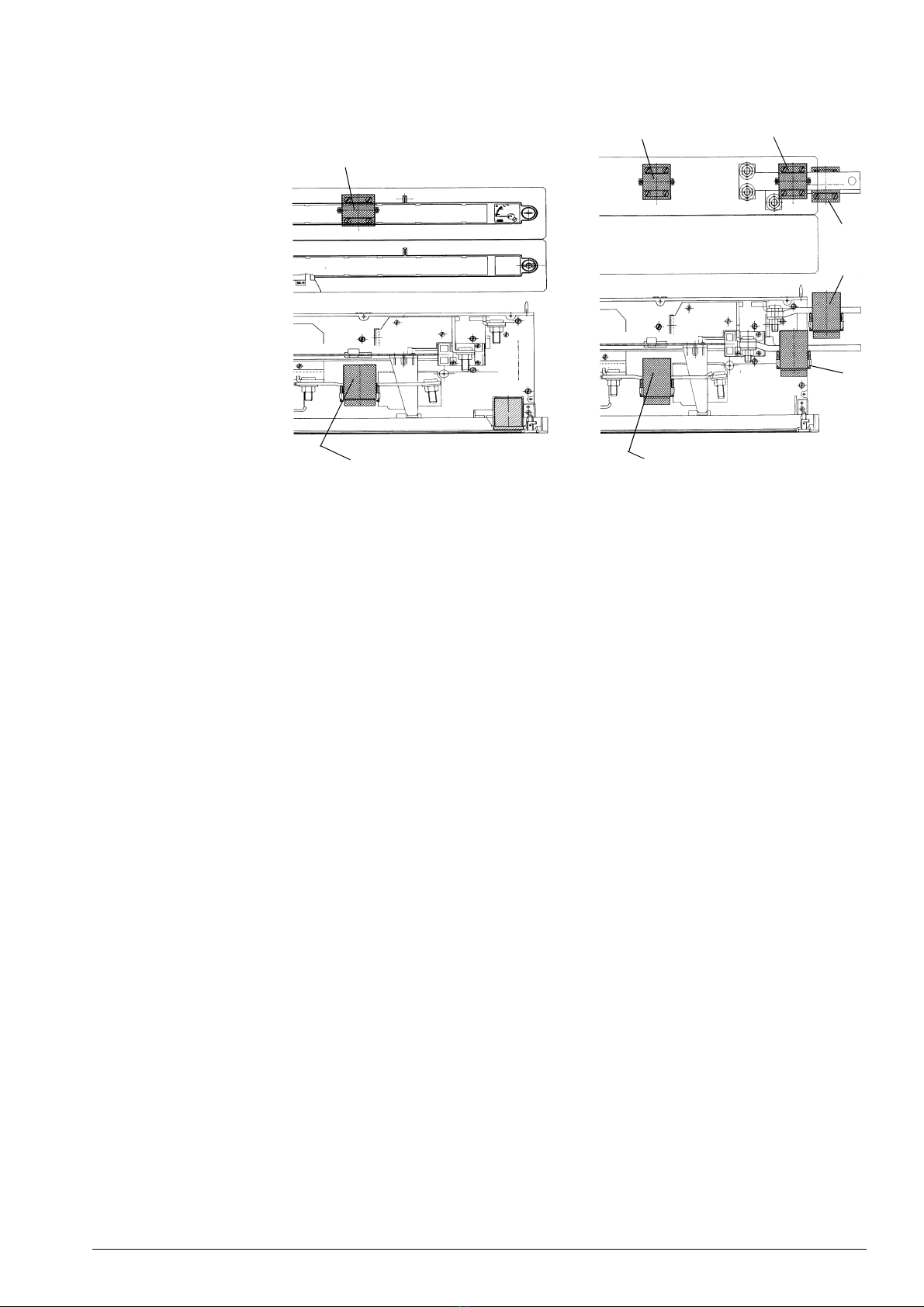

Bild 13: Baugröße 00, Lage des Bild 14: Baugröße 00, Lage des

Messwandlers 1-phasig Messwandlers 3-phasig

Bild 15: Baugröße 1, Lage des Bild 16: Baugröße 1, Lage des

Messwandlers 1-phasig Messwandlers 3-phasig

L3 L3

L1 L2

3ZX1012-0NJ61-2AN1 9

Bild 17: Baugröße 2 und 3, Lage des Bild 18: Baugröße 2 und 3, Lage des

Messwandlers 1-phasig Messwandlers 3-phasig

L1L1

10 3ZX1012-0NJ61-2AN1

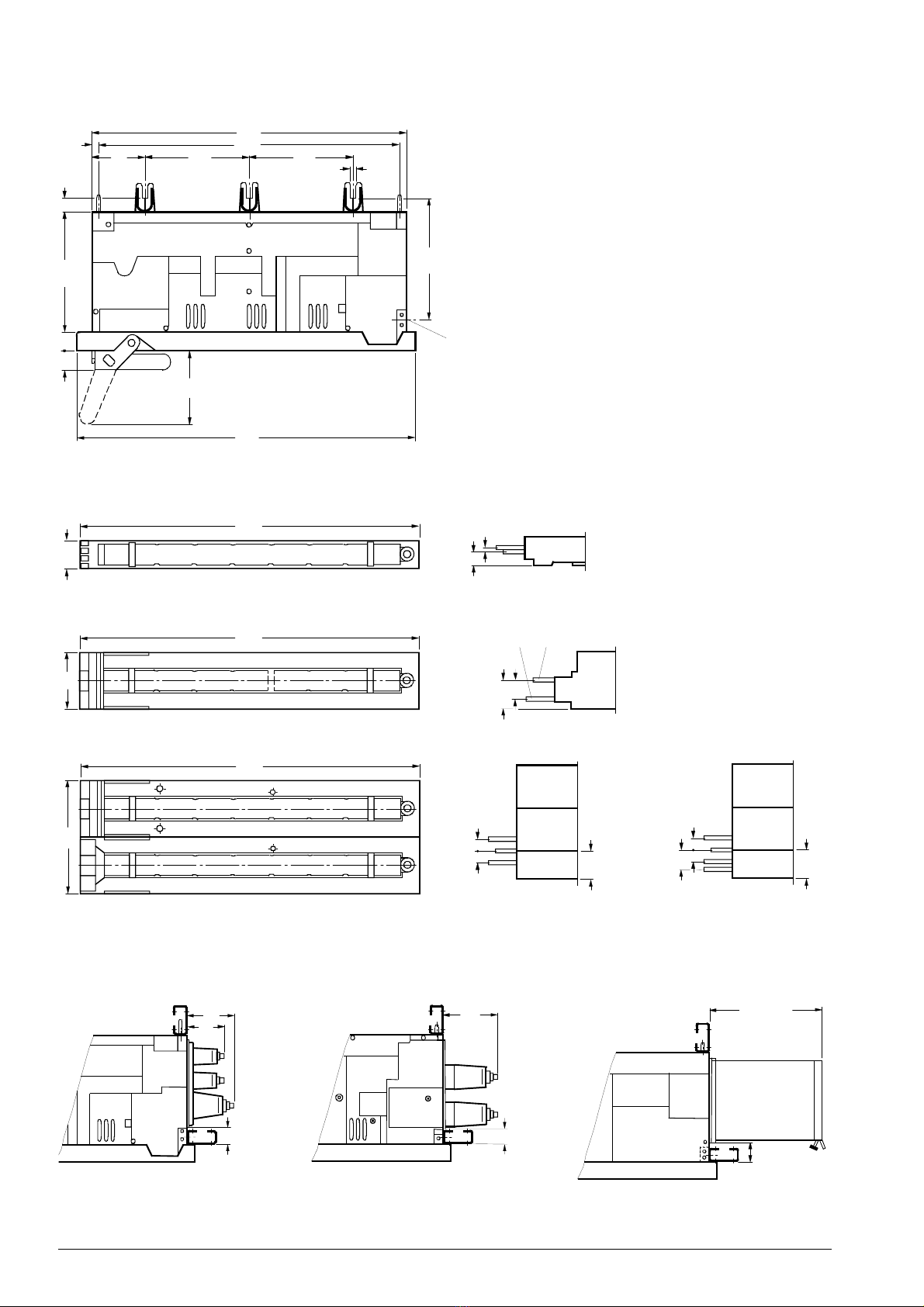

Maßbilder 3-polig 3NJ6

Anschlussabdeckungen

550

525

185 185

206

12,5

121

200

3035

590

Loch für

Befestigungs-

schraube

590

198

24,

SteckkontaktFührungs-

stift

21 33

3NJ6110, Baugröße 00

3NJ6120, Baugröße 1

3NJ6140 und 3NJ6160, Baugrößen 2 und 3

100

max. 230

3NJ6913-1AA00, Baugröße 00 3NJ6913-2BA00, Baugröße 1 3NJ6913-1CA00, Baugrößen 2 und 3

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Siemens Changer

Siemens

Siemens SIRIUS 3SE2283 GA4 Series Manuel utilisateur

Siemens

Siemens 3LD7 Manuel utilisateur

Siemens

Siemens SIRIUS Metall 3SE51 -1DA0 Manuel utilisateur

Siemens

Siemens N 523/02 Manuel utilisateur

Siemens

Siemens SIRIUS Manuel utilisateur

Siemens

Siemens 3VT9300-2A.10 Manuel utilisateur

Siemens

Siemens RUGGEDCOM RSG909R Manuel utilisateur

Siemens

Siemens NXAirS Manuel utilisateur

Siemens

Siemens SIMATIC RUGGEDCOM RSG2100P Manuel utilisateur

Siemens

Siemens SCALANCE X-300M PoE Guide de l'administrateur

Siemens

Siemens ASC77.2U Manuel utilisateur

Siemens

Siemens SIMATIC NETRUGGEDCOM RS900W Manuel utilisateur

Siemens

Siemens DataNET Hub (DNH) Manuel utilisateur

Siemens

Siemens 5WG1 233-2AB01 Manuel utilisateur

Siemens

Siemens SIMATIC NET SCALANCE X005TS Guide de démarrage rapide

Siemens

Siemens pointek CLS 100 Guide de l'administrateur

Siemens

Siemens 3KC4338-0CA21-0AA3 Manuel utilisateur

Siemens

Siemens SIMATIC NET SCALANCE X005 Guide de démarrage rapide

Siemens

Siemens 8GK672 Series Manuel utilisateur

Siemens

Siemens SCALANCE X-300EEC Guide de l'administrateur

Siemens

Siemens HiPath 1100 Manuel utilisateur

Siemens

Siemens HiPath 1100 V7.0 Manuel utilisateur

Siemens

Siemens ASC10.51 Manuel utilisateur

Siemens

Siemens 3WN Series Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
