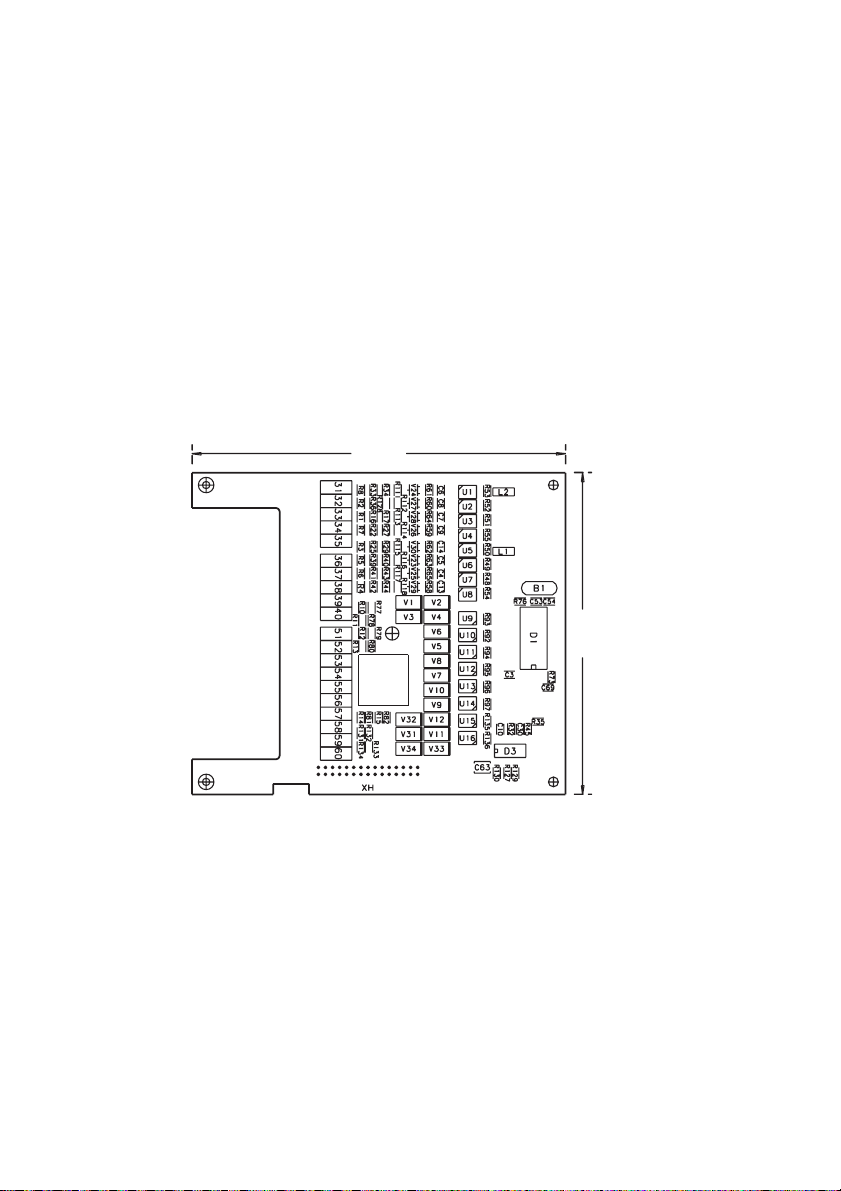

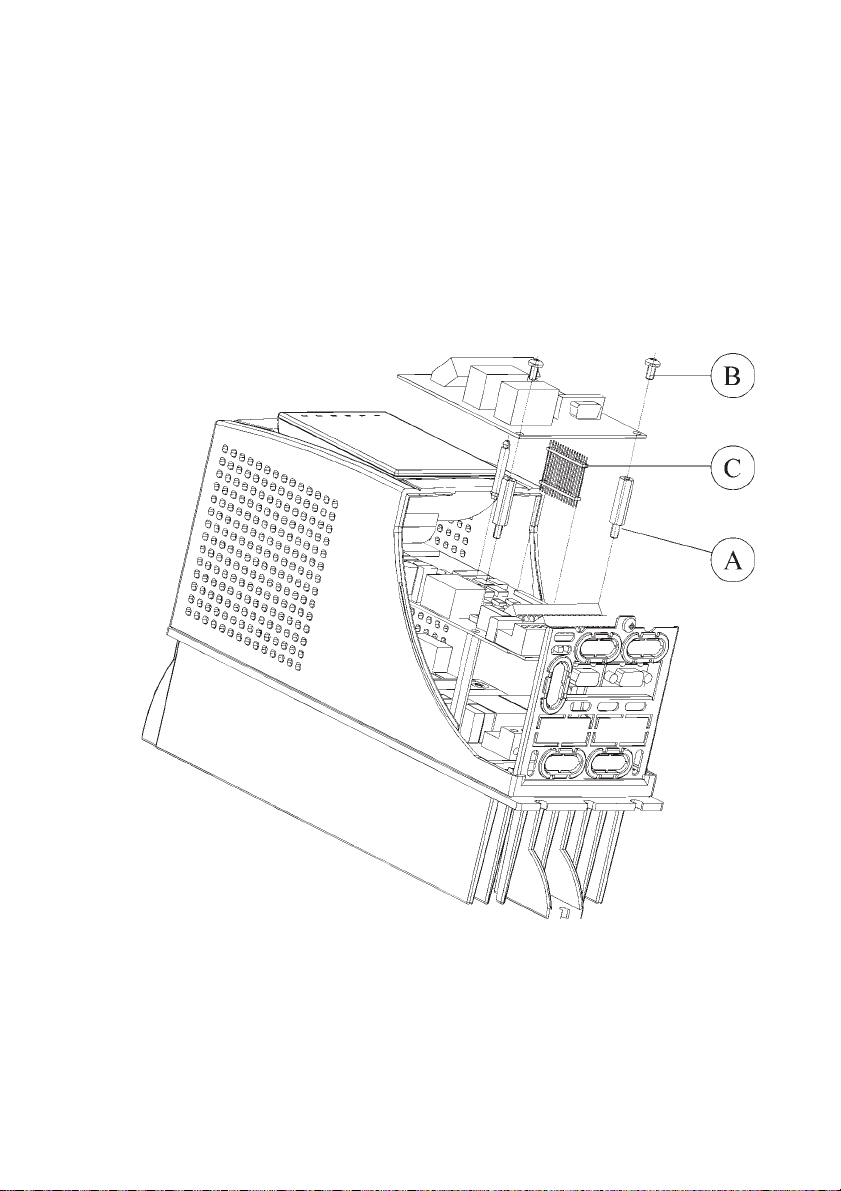

I/O Expansion card
6
SIEI
Chapter 3 - Connessione Ingressi-Uscite / Termina Board Points

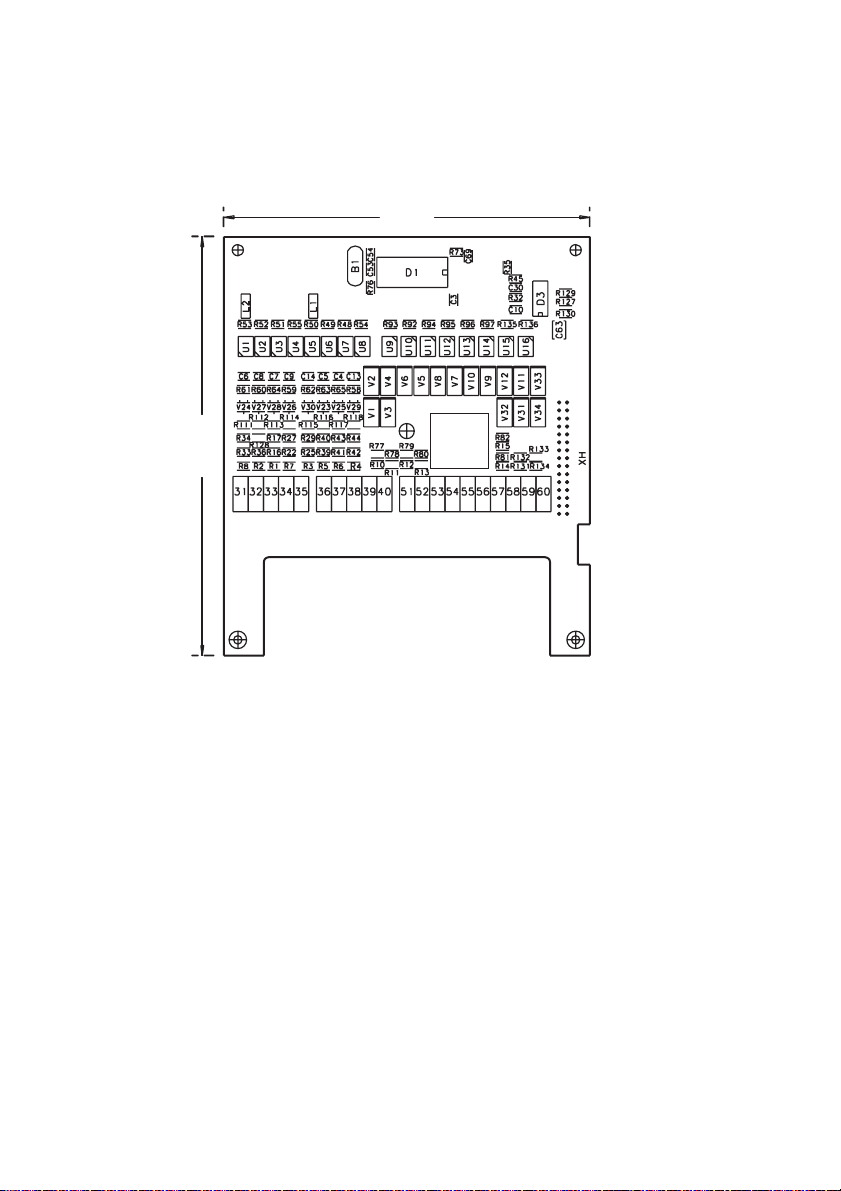

3.1 Connessione Ingressi Digitali / Digital Inputs Terminal Board Points
Gli ingressi digitali hanno la massa in comune a gruppi di 4.
Connectors XDI0 and XDI1 have different ground connection.
Connector
Terminal 31 32 33 34 35
Function (Fw 1.X ) Digital input 5 Digital input 6 Digital input 7 Digital input 8 GND
Function (Fw 2.X ) DI0X DI1X DI2X DI3X GND
Connector
Terminal 36 37 38 39 40
Function (Fw 1.X ) n.a. n.a. n.a. n.a. GND
Function (Fw 2.X ) DI4X DI5X DI6X DI7X GND
n.a. : not available expDA10
XDI1
XDI0
DIGITAL INPUTS
Lingresso DI4 può essere usato anche come qualificatore encoder del driver.
DI4 input can be used also as driver encoder qualifier.
3.2 Connessione Uscite Digitali / Digital Outputs Terminal Board Points
Le uscite digitali richiedono unalimentazione esterna di +15V.+24V. uò
essere utilizzata a tale scopo la tensione +24V disponibile in morsettiera del
drive. La massima caricabilità disponibile dal drive a +24V = 120 mA inclusa
lalimentazione Encoder, LAN, schede EX e DGFC (oppure 350mA sono di-
sponibili senza la scheda DGFC montata).
Al morsetto 60 ( WR) deve essere collegata lalimentazione positiva, il comu-
ne è il morsetto 55 (COM).
Digital outputs need a +15V+24V supply voltage. The Drive TB can be
used to supply 24VDC power. AVy 24VDC supply maximum output = 120 mA
total including Encoder, LAN, EXP card and DGFC (or 350 mA without
DGFC). Terminal 60 is power supply, terminal 55 is the common power supply.
Connector
Terminal 51 52 53 54 55
Function (Fw 1.X ) Digital output 3 Digital output 4 Digital output 5 Digital output 6 COM
Function (Fw 2.X ) DO0X DO1X DO2X DO3X COM
Terminal 56 57 58 60 59
Function (Fw 1.X ) Digital output 7 Digital output 8 n.a. PWR n.a.
Function (Fw 2.X ) DO4X DO5X DO6X PWR DO7X
n.a. : not available
expDA20
DIGITAL OUTPUTS
XDQ
