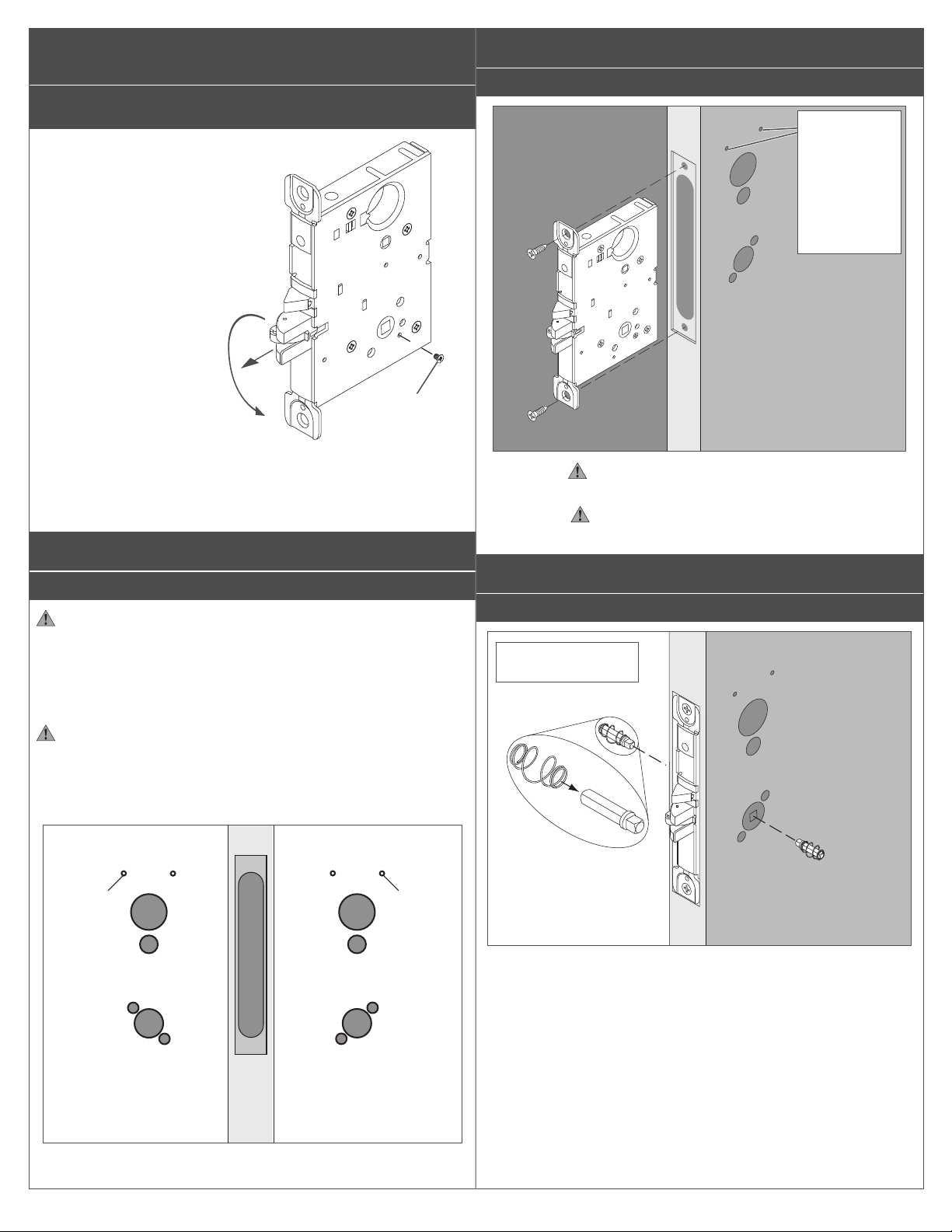

1 IMPORTANT! Check lock handing before installation

To change handing:

1. Pull out the latch

and rotate 180°.

2. Remove the lock

handing screw

from one side of

the chassis and

install it on the

opposite side.

The lock handing

screw should

always be on the

interior side of

he door.

Pull

Rotate

180°

Handing

screw

2 Prepare the door for indicator trim

Two Z\," pilot holes are required to mount the indicator.

ONLY ONE SIDE OF THE DOOR – THE INDICATOR SIDE –

REQUIRES THIS PREPARATION. Use the template included in

the package to mark the location of the pilot holes before drilling.

Inside of door Outside of door

¹⁄₈" pilot

hole x 2

¹⁄₈" pilot

hole x 2

Indicator trim is available for either the inside or outside of the door on allowable functions.

Non-indicator trim is furnished on the opposite side of the door.

The L9000 lock with indicator is not intended for exterior door applications.

For retrot, see page 7.

Thumb

turn

Check the door preparation dimensions with the template included in the package.

Inside cylinder indicator with outside cylinder

non-indicator sectional trim shown

Tools

Non-indicator thumb turn or cylinder

furnished on inside of door when outside

of door is ordered with indicator trim,

depending on conguration.

Cylinder

L9000 Series Lock with Indicator Sectional Trim

L9000 Lock with Indicator

Installation Instructions

3 Install lock chassis

Note:

Pilot holes for

INDICATOR

ONLY

DO NOT FULLY TIGHTEN

CHASSIS MOUNTING SCREWS.

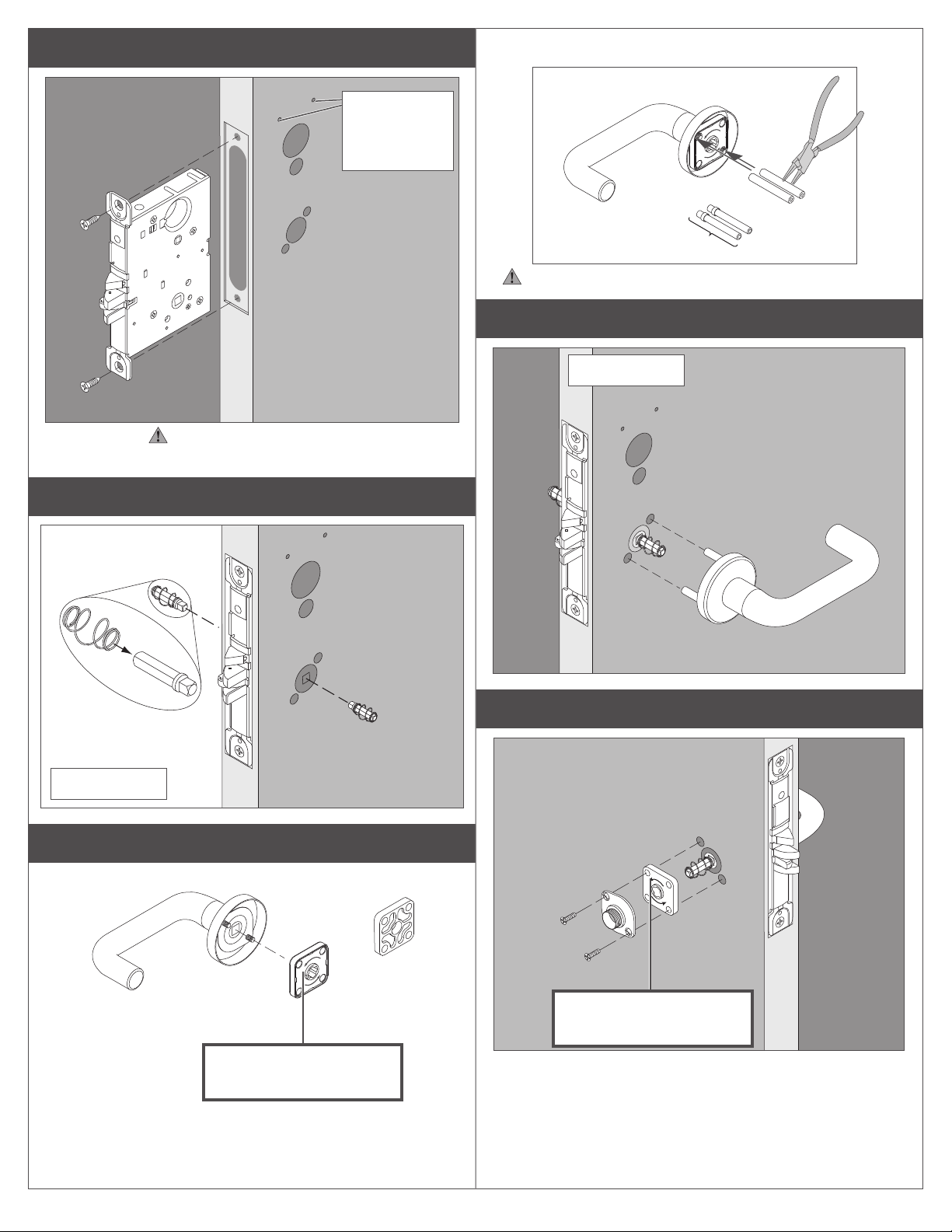

4 Install springs and spindles

All functions

Exterior

5a Install outside spring cage or spacer.

LThe spring cage arrow

must point in direction

of lever down rotation.

Install spacer for L/LV9485

5b Install outside mounting posts.

LV functions

FULLY TIGHTEN MOUNTING POSTS ON SCREWS.

6 Install outside lever

All functions

Exterior

7 Install inside spring cage and mounting plate

LThe spring cage arrow

must point in direction

of lever down rotation.

Interior

8 Install inside lever and rose

All functions

9 Tighten bushing with spanner wrench

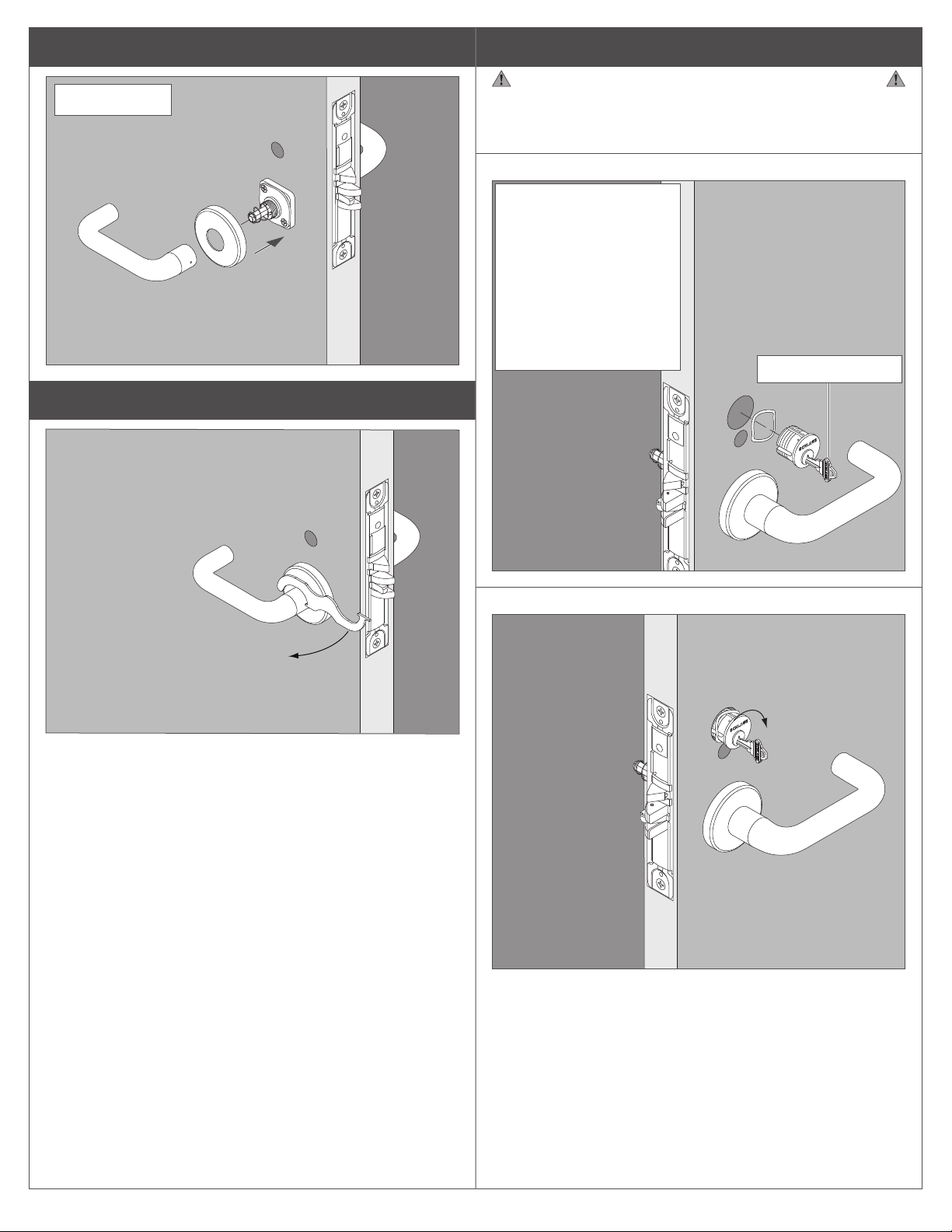

10 Install outside cylinder (if applicable)

Steps 10a – 10c for NON-INDICATOR TRIM ONLY

FOR INDICATOR OUTSIDE TRIM, SKIP TO STEP 11.

10a Insert key halfway into the cylinder.

10b Install the cylinder with cylinder spring as shown.

Functions

L/LV9050

L/LV9056

L/LV9060

L/LV9070

L/LV9071

L/LV9456

L/LV9457

L/LV9458

L9460

L9462

L9463

L9464

L9465

L9466

L9473

L/LV9485

LM/LMV9350

LM/LMV9370

LM/LMV9371

Key inserted halfway

10c Rotate cylinder clockwise.

11 Install outside INDICATOR with cylinder (if applicable)

Steps 8a – 8g for INDICATOR TRIM ONLY

11a Install the indicator mounting plate.

Functions

L/LV9050

L/LV9056

L/LV9060

L/LV9070

L/LV9071

L/LV9456

L/LV9457

L/LV9458

L9460

L9462

L9463

L9464

L9465

L9466

L9473

L/LV9485

LM/LMV9350

LM/LMV9370

LM/LMV9371

Mounting plate

11b Adjust the cam spindle length.

Cut the spindle at the appropriate mark

according to door thickness.

For 2Z\v” door do not cut the spindle.

11c Install the indicator slide and cam.

Indicator

slide

Cam

11d Connect the cam to the indicator slide. The cam must

engage either the left or right side of the indicator slide

according to door handing and indicator location.

• Unlock the door.

• Move the indicator slide against the top rim of the

mounting plate (unlocked position).

• Assemble the cam as shown.

Door Hand/Indicator Location

Lock Type

Non-deadbolt

functions

RH/Outside

LH/Inside

RH/Inside

LH/Outside

Deadbolt

functions

RH/Inside

LH/Outside

RH/Outside

LH/Inside

11e Insert key halfway into the cylinder.

11f Install the indicator faceplate and cylinder with cylinder

spring as shown.

Key inserted

halfway

Indicator

faceplate

11g Rotate cylinder clockwise.

12 Install inside thumb turn or cylinder

Steps 12a – 12b for NON-INDICATOR TRIM ONLY

FOR INDICATOR INSIDE TRIM, SKIP TO STEP 13.

Thumb turn:

(1) Rotate 180°

(2)

Functions

L/LV9040

L/LV9044

L/LV9050

L/LV9056

L/LV9456

L/LV9457

L/LV9458

L9460

L9473

L/LV9485

LM/LMV9350

(3)

– OR –

Cylinder:

Rotate clockwise

(2)(1)

Functions

L/LV9060

L/LV9071

L9462

L9463

L9466

LM/LMV9371

13 Install inside INDICATOR cylinder (if applicable)

Steps 13a – 13g for INDICATOR TRIM ONLY

13a Install the indicator mounting plate.

Mounting plate

Functions

L/LV9060

L/LV9071

L9462

L9463

L9466

LM/LMV9371

13b Adjust the cam spindle length.

Cut the spindle at the appropriate mark

according to door thickness

For 2Z\v” door do not cut the spindle.

13c Install indicator slide and cam.

Indicator

slide

Cam

13d Connect the cam to the indicator slide. The cam must

engage either the left or right side of the indicator slide

according to door handing and indicator location.

• Unlock the door.

• Move the indicator slide against the top rim of the

mounting plate (unlocked position).

• Assemble the cam as shown.

Door Hand/Indicator Location

Lock Type

Non-deadbolt

functions

RH/Outside

LH/Inside

RH/Inside

LH/Outside

Deadbolt

functions

RH/Inside

LH/Outside

RH/Outside

LH/Inside

13e Insert key halfway into the cylinder.

13f Install the indicator faceplate and cylinder with cylinder

spring as shown.

Indicator

faceplate

Key inserted

halfway

13g Rotate cylinder clockwise.

14a Tighten cylinder mounting screw.

14b Tighten top and bottom chassis mounting screws.

Cylinder

mounting

screw

Chassis

mounting

screws

15 Install armor front

All functions

INDICATOR LOCK RETROFIT INSTRUCTIONS

1 Remove armor front 2 Remove cylinder(s), if applicable

2a Loosen the cylinder mounting screw.

2b Remove the inside cylinder, if applicable.

Insert the key halfway into the cylinder and rotate cylinder

counterclockwise to remove.

Key inserted halfway

2c Remove the outside cylinder.

Insert the key halfway into the cylinder and rotate cylinder

counterclockwise to remove.

Key inserted halfway

3 Check door preparation

IMPORTANT

• To install the indicator trim, additional door preparation

may be required. If additional door preparation is required,

remove the lock chassis from the door before drilling. Steps

for reassembly are included in this instruction sheet.

• Please refer to the template included in this package.

• Make sure the door is prepared with any necessary holes for

the indicator trim.

4 Complete installation of indicator trim

Go to STEP 11 ON PAGE 4 and follow the instructions to

complete the installation of the indicator trim.

Customer Service

1-877-671-7011 www.allegion.com/us

*P516-909*

P516-909

El borde con indicador está disponible para el interior o el exterior

de la puerta para las funciones permitidas. El borde sin indicador

se coloca en el lado opuesto de la puerta.

La cerradura L9000 con indicador no está destinada para

aplicaciones en puertas exteriores.

Para una adaptación, vea la página 17.

La garniture d’indicateur est vendue pour l’Intérieur ou l’extérieur de

la porte pour les fonctions autorisées. Une garniture sans indicateur

est fournie pour le côté opposé de la porte.

La serrure L9000 avec indicateur n’est pas conçue pour des

utilisations sur une porte extérieur.

Pour la rénovation, reportez-vous à la page 17.

Giro manual

Barrette

tournante

Compruebe las dimensiones de preparación de la puerta con la plantilla incluida en el paquete.

Vériezlesdimensionsdepréparationdelaporteàl’aidedugabaritinclusdansl’emballage.

Se muestra el indicador del cilindro interior y

el cilindro sin indicador en el exterior.

Indicateur de cylindre intérieur et cylindre

sans indicateur illustrés.

Herramientas / Outils

El giro manual o cilindro sin indicador se incluye

en la parte interior de la puerta cuando el exterior

de la puerta se solicita con borde con indicador, de

acuerdo con la conguración.

La barrette tournante ou le cylindre sans indicateur

est fourni à l’intérieur de la porte lorsque vous

commandez l’extérieur de la porte avec la garniture

d’indicateur, en fonction de la conguration.

Cilindro

Cylindre

Cerradura Serie L9000 con seccional de seguridad con indicador

Serrure de la série L9000 avec sectionnel d’indicateur d’entrée de serrure

Cerradura L9000 con indicador

Serrure L9000 avec indicateur

Instrucciones de instalación

Notice d’installation

1 ¡IMPORTANTE! Compruebe el lado de la cerradura

antes de la instalación.

IMPORTANT!Vériezsilaserrureestpourdroitierou

gaucher avant de l’installer.

Para cambiar el lado:

1. Extraiga la cerradura

y gire 180°.

2. Retire el tornillo del lado

de la puerta de un lado

del chasis y colóquelo

en el lado opuesto.

El tornillo del lado de

la cerradura siempre

debe estar en el lado

interior de la puerta.

Pour changer la main

d’ouverture :

1. Retirezleloquetet

tournez-lede180°.

2. Enlevezlavis

déterminant la main

d’ouverture de la serrure

d’uncôtédubâtietinstallez-la

du côté opposé. La vis déterminant la main d’ouverture

de la serrure devrait toujours se trouver du côté intérieur

de la porte.

Extraiga

Retirez

Gire

Tournez

180°

Tornillo del lado

Vis déterminant

la main

2 Preparar la puerta para el borde con indicador

Préparer la porte pour la garniture d’indicateur

Se requieren dos oricios piloto de Z\,” para montar el

indicador.

SOLO UN LADO DE LA PUERTA – el lado del indicador – requiere

esta preparación. Use la plantilla incluida en el paquete para marcar

laubicacióndelosoriciospilotoantesdeperforar.

Deux trous pilotes de 32 mm (Z\, po) sont requis pour

installer l’indicateur.

SEUL UN CÔTÉ DE LA PORTE – le côté indicateur – exige cette

préparation.Utilisezlegabaritinclusdansl’emballagepourmarquer

l’emplacement des trous pilotes avant de les percer.

Interior de la puerta

Intérieure de la porte

Orificios

piloto de ¹⁄₈"

Trous pilotes

(¹⁄₈" po)

x 2

Exterior de la puerta

Extérieure de la porte

Orificios

piloto de ¹⁄₈"

Trous pilotes

(¹⁄₈" po)

x 2

3 Instale el chasis de la cerradura

Installezlebâtidelaserrure

Nota:Oricios

piloto solo para

el indicador

Remarque :

Trous pilotes

pour indicateur

uniquement

NO AJUSTE POR COMPLETO LOS

TORNILLOS DE MONTAJE DEL CHASIS.

NE SERREZ PAS COMPLÈTEMENT

LES VIS DE MONTAGE DU BÂTI.

4 Instale los resortes y husillos

Installezlesressortsetlesaxes

Todas las funciones

Toutes fonctions

Exterior

Extérieur

Autres manuels pour L9000 Series

Table des matières

Langues :

Autres manuels Schlage Verrouillage

Schlage

Schlage B571 Manuel utilisateur

Schlage

Schlage Custom FC21 Manuel utilisateur

Schlage

Schlage L-SERIES Manuel utilisateur

Schlage

Schlage Door Locks Manuel utilisateur

Schlage

Schlage AD-250 Manuel utilisateur

Schlage

Schlage FE595 Manuel utilisateur

Schlage

Schlage M390RFK Manuel utilisateur

Schlage

Schlage BE489WB Manuel utilisateur

Schlage

Schlage CO-100 Manuel utilisateur

Schlage

Schlage FE595 Manuel utilisateur

Schlage

Schlage VIP 5500 Series Manuel utilisateur

Schlage

Schlage Ease S1 SMART DEADBOLT Manuel utilisateur

Schlage

Schlage GF3000 Gravity Force Series Manuel utilisateur

Schlage

Schlage AD-200 Manuel utilisateur

Schlage

Schlage B-Series Manuel utilisateur

Schlage

Schlage FE575 Manuel utilisateur

Schlage

Schlage F60 Manuel utilisateur

Schlage

Schlage AD-Series Manuel utilisateur

Schlage

Schlage ND50 Manuel utilisateur

Schlage

Schlage ND Series Manuel utilisateur

Schlage

Schlage FE595 Manuel utilisateur

Schlage

Schlage TouchScreen Deadboltwith Alarm Manuel utilisateur

Schlage

Schlage CO-100-CY-70-KP-RHO-626 Manuel utilisateur

Schlage

Schlage AL-SERIES Manuel utilisateur

Manuels Verrouillage populaires d'autres marques

Magic

Magic 105 Manuel utilisateur

Gantner

Gantner GAT NET.Lock 7020 System Guide rapide

Wittkopp

Wittkopp Insys 7202 Manuel utilisateur

Dorma

Dorma Studio Classic Manuel utilisateur

Securam

Securam ECSL-601 Manuel utilisateur

Sudhaus

Sudhaus 3003 Manuel utilisateur

Safety 1st

Safety 1st 48517 Manuel utilisateur

Pado

Pado FDS-10 Manuel utilisateur

Esco

Esco systeQ Series Manuel utilisateur

COMPX

COMPX National D8951 Manuel utilisateur

secureo

secureo Key Box Manuel utilisateur

Stock Loks

Stock Loks C8713 Manuel utilisateur

COMPX

COMPX 1T-058 Manuel du propriétaire

Auslock

Auslock T11 Manuel utilisateur

ELCOM

ELCOM 7205 Manuel utilisateur

Stealth SAFES

Stealth SAFES ShadowVault Manuel utilisateur

Knox

Knox KeySecure 5 Manuel utilisateur

Kwikset

Kwikset 48334/01 Manuel utilisateur
