Schlage L400 Series Manuel utilisateur

*P509-676*

P509-676

L400-Series

Installation Instructions Instrucciones de Instalación Instructions d’Installation

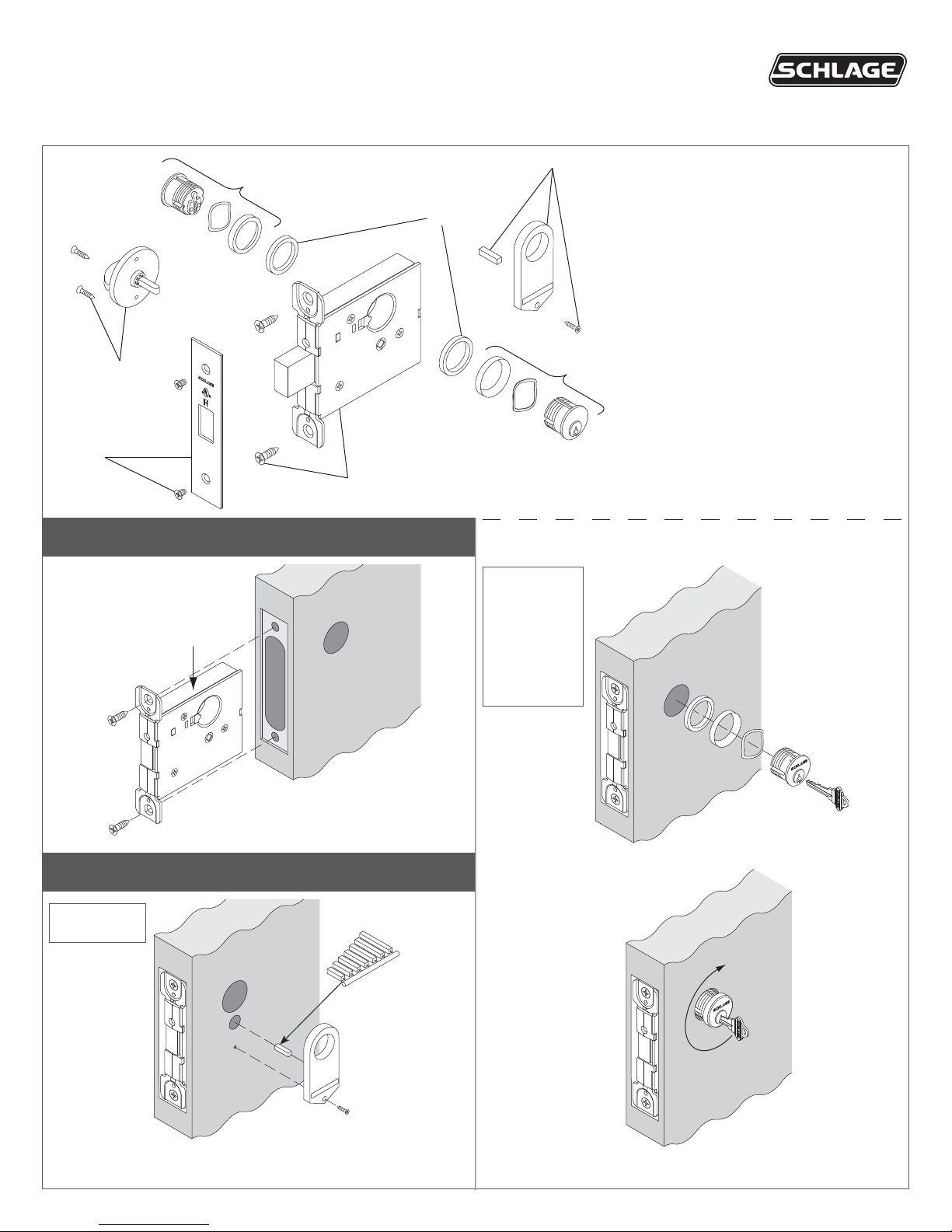

ALockcase and mounting screws

Caja de cerradura y tornillos

Caisse de serrure et les vis

BOccupancy indicator

Cilindro de indicador

Cylindre d'indicateur

CCylinder compression ring

and spring

Cilindro, anillo compresor y resorte

Cylindre, anneau de compression

et ressort

DInside thumbturn

Mariposa interior

Tourniquet intérieur

EBlocking ring

Anillo de bloqueo

Anneau de blocage

FArmor front and screws

Tornillos y placa frontal

Plaque de protection avant et vis

1 All functions Todas las funciones Toutes fonctions

4⁷⁄₁₆ x 3⁵⁄₈ x 1"

113 x 92 x 25 mm

2 All functions Todas las funciones Toutes fonctions

For/Por/Pour:

L496

Use correct

driver bar

Utilice la barra

impulsora correcta

Utiliser le barre

de transmision

correcte

OUTSIDE

EXTERIOR

EXTÉRIEUR

OR O OU

For/Por/Pour:

L460

L462

L463

L464

L496

Use blocking

ring with double

cylinder

Use el anillo de

bloqueo con

cilindro double

Utiliser l'anneau

de blocage avec

double cylindre

Printed in U.S.A.

P509-676 Rev. 01/14-d

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

INSIDE

INTERIOR

INTÉRIEUR

Thumbturn

vertical

Mariposa se coloca vertical

Le tourniquet est vertical placée

Extend deadbolt

Extienda cerrojo de pasador

Prolonger le pêne

dormant

For/Por/Pour:

L460

L480

L496

OR O OU

For/Por/Pour:

L462

OR O OU

For/Por/Pour:

L463

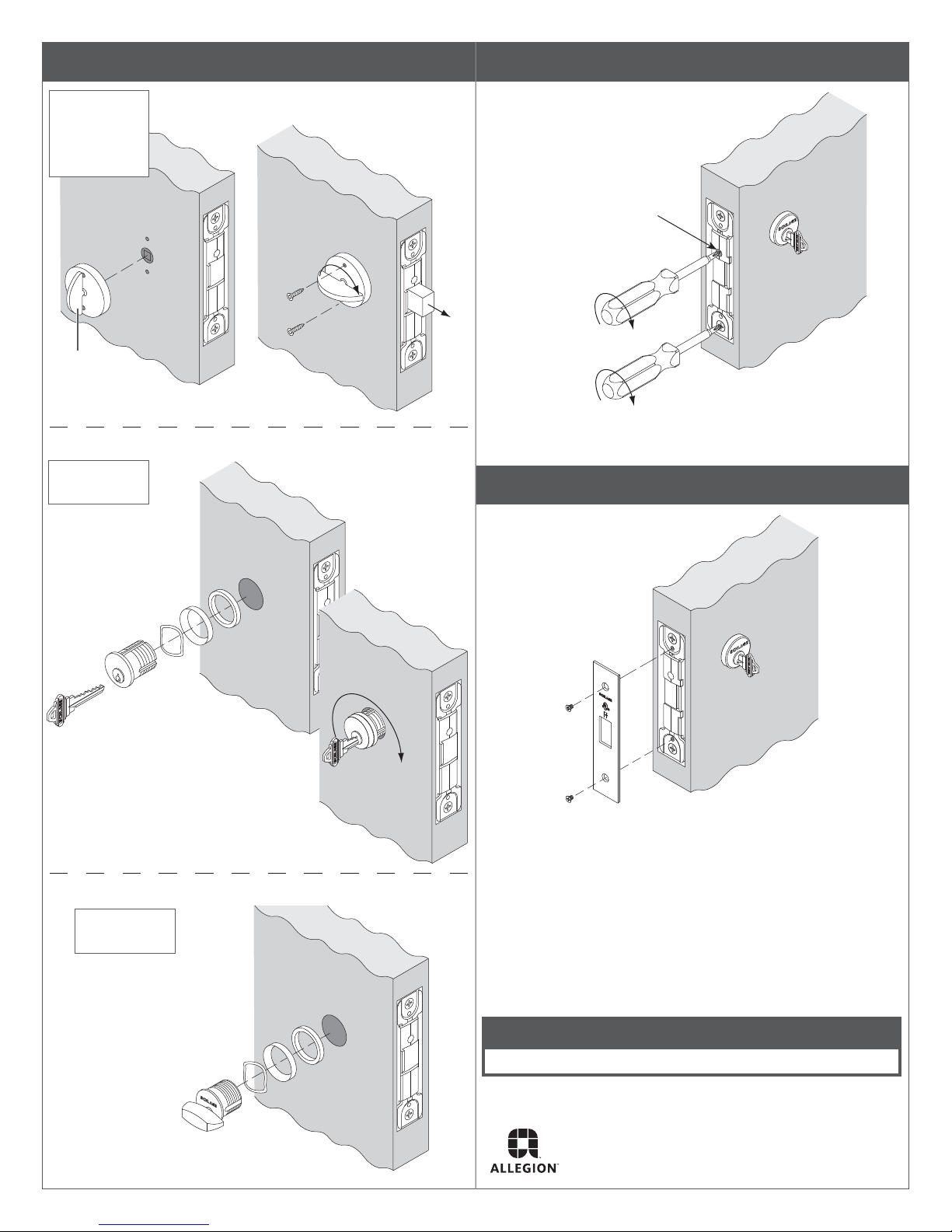

4 All functions Todas las funciones Toutes fonctions

Tighten mounting screws

Apretarlo los tornillos de montaje

Serrer les vis de montage

Tighten cylinder mounting screw

if necessary

Apretarlo tornillos de montaje del

cilindro si necesaria

Serrer les vis de montage du

cylindre si nécessaire

5 All functions Todas las funciones Toutes fonctions
