English Quick Start Guide

Flush-mount multifunction

pressure transmitter

General features

Front face Brushed stainless steel 316 L

Back housing Flush-mount in stainless steel 304 L

Protection IP65 in front face

Display

Electroluminescent alphanumeric

(38 x 48 mm)

Protection screen made of inactinic

red PMMA

Height of the

digits 14 mm

Back ttings Barbed tting Ø 5.2 mm

Weight 640 g

Features of the housing

Symbols used

For your safety and in order to avoid any damage of the device, please follow the procedure described in

this document and read carefully the notes preceded by the following symbol:

The following symbol will also be used in this document, please read carefully the information notes

indicated after this symbol:

Power supply 24 Vac / Vdc ±10%

Output

3 x 0/4-20 mA or 3 x 0-5/10 V (4 wires)

Common mode voltage

Maximum load: 500 Ohms (0/4-20 mA) / Minimum load: 1 K Ohms (0-5/10 V)

Galvanic isolation On the output

Consumption 5 VA

Conformity 2014/30/EU EMC; 2014/35/EU Low Voltage; RoHS 2011/65/EU (EU)2015/863; 2012/19/EU WEEE

Electrical connection Screw terminal block for cables from 0.05 to 1.5 mm2or from 30 to 16 AWG

Carried out according to the code of good practice

RS485 communication Digital: ModBus RTU protocol, congurable communication speed from 2400 to 115200 Bauds

(optional)

Visual alarm Blinking of the value

Audible alarm Buzzer (70 dB at 10 cm)

Environment and type of

uid Air and neutral gases

Conditions of use

(°C/%RH/m) From -10 to +50 °C. In non-condensing condition. From 0 to 2000 m

Storage temperature From -10 to +70 °C

234 mm

92 mm 44 mm

42.5 mm

70 mm

196 mm

3.2

218 mm

76 mm

69 mm

147.3 mm

CPE 310

Power supply terminal block

ModBus

OUT1

13 14 15

GND

For 24 Vdc power

supply models

Power supply terminal block

B A

12 3

13 14 15

12 3 4 56789 10 11 12

0/4-20 mA –Current

GND – Ground

0-5/10 V – Voltage

OUT2

456

OUT3

789

Neutral (N)~

Phase (L)~

10 11 12 10 11 12

10 1112

24 Vdc

power supply

12 3

24 Vac power supply

classs II

24 Vac230 Vac

Power supply

terminal block

10 11 12

N N

mA GND

OUT1

24 Vac power supply

24 Vac

230 Vac

10 11 12

N N

N L

L L

4 5 6 7 8 9 1 2 3 4 56 7 8 9

mA GND

OUT2

V mA GND

OUT3

mA GND

OUT1

V mA GND

OUT2

V mA GND

OUT3

Pressure

connection

Pressure

connection

Regulator display

or PLC/BMS

passive type

0/4-20 mA –Current

GND – Ground

0-5/10 V – Voltage

0/4-20 mA –Current

GND – Ground

0-5/10 V – Voltage

For 24 Vac power

supply models

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Connections

3 analogue outputs

0-5/10 V or 0/4-20 mA

Input for

interchangeable probe

(Class 310)

MODBUS network

RS485 system

(optional)

3 audible and visual

alarms

0-5 / 10 V

4-20 mA

Electrical connections as per NFC15-100 standard

This connection must be made by a formed and qualied technician. Whilst making the connection, the transmitter

must not be energized. The presence of a switch or a circuit breaker upstream the device is compulsory.

Power supply terminal block

ModBus

OUT1

13 14 15

GND

For 24 Vdc power

supply models

Power supply terminal block

B A

12 3

13 14 15

12 3 4 56789 10 11 12

0/4-20 mA –Current

GND – Ground

0-5/10 V – Voltage

OUT2

456

OUT3

789

Neutral (N)~

Phase (L)~

10 11 12 10 11 12

10 1112

24 Vdc

power supply

12 3

24 Vac power supply

classs II

24 Vac230 Vac

Power supply

terminal block

10 11 12

N N

mA GND

OUT1

24 Vac power supply

24 Vac

230 Vac

10 11 12

N N

N L

L L

4 5 6 7 8 9 1 2 3 4 56 7 8 9

mA GND

OUT2

V mA GND

OUT3

mA GND

OUT1

V mA GND

OUT2

V mA GND

OUT3

Pressure

connection

Pressure

connection

Regulator display

or PLC/BMS

passive type

0/4-20 mA –Current

GND – Ground

0-5/10 V – Voltage

0/4-20 mA –Current

GND – Ground

0-5/10 V – Voltage

For 24 Vac power

supply models

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

Regulator display

or PLC/BMS

passive type

For 24 Vdc power supply

models:

For 24 Vac power supply

models:

Connection of the 0/4-20 mA current output: Connection of the 0-5/10 V voltage output:

Conguration

Class 310 transmitters allows you to set all the parameters managed by the transmitter: units, measuring ranges, alarms,

outputs, channels... via the different methods shown below:

• Via the keypad, only on models with display. A code-locking system for keypad guarantees the security of the

installation. See conguration manual.

• Via software (optional): simple and user-friendly. See LCC-S user manual.

Mounting

To install a transmitter on a wall, make a cutting of 198 x 72 mm in the wall.

Then drill 4 holes around the cutting as shown beside.

Insert the transmitter into the wall and x it with the 4 screws (supplied with

the transmitter).

Accessories

Maintenance: please avoid any aggressive

solvents. Please protect the transmitter

and its probes from any cleaning product

containing formalin, that may be used for

cleaning rooms or ducts.

Precautions for use: please always use the device

in accordance with its intended use and within

parameters described in the technical features in order

not to compromise the protection ensured by the

device.

Please refer to the data sheet to get more information about

available accessories.

Français Guide rapide

Ø2.2 mm

Cut-out depth =43 mm

70 mm

10 mm

196 mm

12 mm

3 mm 3 mm

Capteur de pression

multifonction encastrable

Caractéristiques générales

Face avant Inox 316 L brossé

Boîtier arrière Encastré Inox 304 L

Indice de

protection IP65 en face avant

Afcheur

Alpha-numérique électroluminescent

(38 x 48 mm)

Vitre de protection en PMMA

inactinique rouge

Hauteur des

caractères 14 mm

Raccords

arrières Cannelés Ø5.2 mm

Poids 640 g

Caractéristiques du boîtier

Alimentation 24 Vac / Vdc ±10 %

Sortie

3 x 0/4-20 mA ou 3 x 0-5/10 V (4 ls)

Tension de mode commun <30 VAC

Charge maximale : 500 Ohms (0/4-20 mA) / Charge minimale : 1 K Ohms (0-5/10 V)

Isolation galvanique Sur la sortie

Consommation 5 VA

Conformité 2014/30/UE CEM ; 2014/35/UE Basse Tension ; RoHS 2011/65/UE (UE)2015/863 ; 2012/19/UE DEEE

Raccordement électrique Bornier à vis pour câbles de 0.05 à 1.5 mm2ou de 30 à 16 AWG

Réalisé suivant les règles de l'art

Communication RS485

(option)

Numérique : protocole ModBus RTU, vitesse de communication congurable de

2400 à 115200 Bauds

Alarme visuelle Clignotement de la valeur

Alarme sonore Buzzer (70 dB à 10 cm)

Environnement et type de

uide Air et gaz neutre

Conditions d'utilisation

(°C/%HR/m) De -10 à +50 °C. En condition de non condensation. De 0 à 2000 m.

Température de stockage De -10 à +70 °C

234 mm

92 mm 44 mm

42.5 mm

70 mm

196 mm

3.2

218 mm

76 mm

69 mm

147.3 mm

CPE 310

3 sorties analogiques

0-5/10 V ou 0/4-20 mA

Entrée pour

sondes externes

interchangeables

(Classe 310)

Communication

RS485 protocole

MODBUS (option)

3 alarmes sonores

et visuelles

0-5 / 10 V

4-20 mA

Symbols used

Pour votre sécurité et an d’éviter tout endommagement de l’appareil, veuillez suivre la procédure décrite

dans ce document et lire attentivement les notes précédées du symbole suivant :

Le symbole suivant sera également utilisé dans ce document. Veuillez lire attentivement les notes

d’informations indiquées après ce symbole.

Bornier d’alimentation

ModBus

OUT1

13 14 15

GND

Pour les modèles

en alimentation 24 Vdc

Bornier d’alimentation

Pour les modèles

en alimentation 24 Vac

B A

12 3

13 14 15

12 3 4 56789 10 11 12

0/4-20 mA –Courant

GND – Masse

0-5/10 V Tension

OUT2

456

0/4-20 mA –Courant

GND – Masse

0-5/10 V Tension

OUT3

789

0/4-20 mA –Courant

GND – Masse

0-5/10 V Tension

Neutre (N)~

Phase (L)~

10 11 12 10 11 12

10 1112

Alimentation

24 Vdc

12 3

ou automate

de type passif

Alimentation 24 Vac

classe II

24 Vac230 Vac

Bornier

d’alimentation

10 11 12

N N

mA GND

OUT1

Alimentation 24 Vac

24 Vac

230 Vac

10 11 12

N N

N L

4 5 6 7 8 9 1 2 3 4 56 7 8 9

mA GND

OUT2

V mA GND

OUT3

mA GND

OUT1

V mA GND

OUT2

V mA GND

OUT3

Prise de

pression

positive

Prise de

pression

négative

ou automate

de type passif

ou automate

de type passif

ou automate

de type passif

ou automate

de type passif

ou automate

de type passif

Connectiques

Raccordements électriques suivant normes NFC15-100

Seul un technicien qualié peut réaliser cette opération.

Pour réaliser le raccordement, l'appareil doit être HORS-TENSION.

Bornier d’alimentation

ModBus

OUT1

13 14 15

GND

Pour les modèles

en alimentation 24 Vdc

Bornier d’alimentation

Pour les modèles

en alimentation 24 Vac

B A

12 3

13 14 15

12 3 4 56789 10 11 12

0/4-20 mA –Courant

GND – Masse

0-5/10 V Tension

OUT2

456

0/4-20 mA –Courant

GND – Masse

0-5/10 V Tension

OUT3

789

0/4-20 mA –Courant

GND – Masse

0-5/10 V Tension

Neutre (N)~

Phase (L)~

10 11 12 10 11 12

10 1112

Alimentation

24 Vdc

12 3

ou automate

de type passif

Alimentation 24 Vac

classe II

24 Vac230 Vac

Bornier

d’alimentation

10 11 12

N N

mA GND

OUT1

Alimentation 24 Vac

24 Vac

230 Vac

10 11 12

N N

N L

4 5 6 7 8 9 1 2 3 4 56 7 8 9

mA GND

OUT2

V mA GND

OUT3

mA GND

OUT1

V mA GND

OUT2

V mA GND

OUT3

Prise de

pression

positive

Prise de

pression

négative

ou automate

de type passif

ou automate

de type passif

ou automate

de type passif

ou automate

de type passif

ou automate

de type passif

Conguration

Les capteurs de la classe 310 vous permettent de congurer en toute liberté l'ensemble des paramètres gérés par

le capteur: les unités, les échelles de mesure, les alarmes, les sorties, les voies... grâce à différents procédés :

• Par clavier : un verrouillage du clavier par code permet de garantir la sécurité des installations. Voir notice de

conguration.

• Par logiciel (option) : conguration plus souple. Voir notice du logiciel LCC-S.

Montage

Pour réaliser un montage mural, faire une découpe dans le mur de

dimensions 198 x 72 mm.

Percer 4 trous autour de la découpe comme indiqué ci-contre.

Insérer le capteur dans le mur, puis le xer avec les 4 vis fournies.

Accessoires

Entretien : éviter tous les solvants

agressifs. Lors du nettoyage à base de

produits formolés (pièces ou conduits),

protéger l’appareil.

Précautions d'utilisation : veillez à toujours utiliser

l’appareil conformément à l’usage prévu et dans les

limites des paramètres décrits dans les caractéristiques

techniques an de ne pas compromettre la protection

assurée par l’appareil.

Veuillez vous référer à la che technique pour obtenir plus

d'informations sur les accessoires disponibles.

Ø2.2 mm

Cut-out depth =43 mm

70 mm

10 mm

196 mm

12 mm

3 mm 3 mm

Pour les modèles avec une

alimentation en 24 Vdc :

Pour les modèles avec une

alimentation en 24 Vac :

Raccordement de la sortie courant 0/4-20 mA : Raccordement de la sortie tension 0-5/10 V :

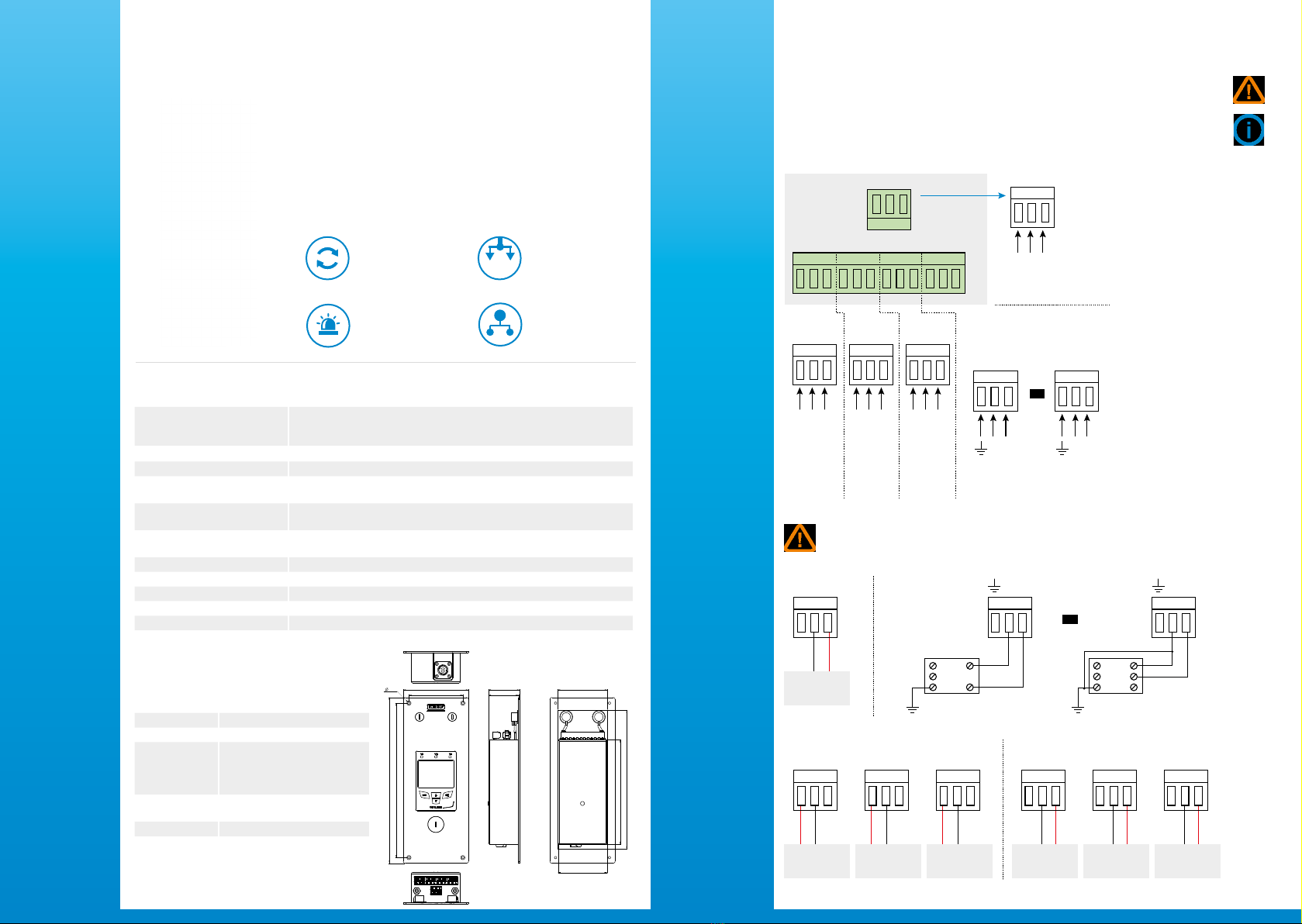

Español Guía rápida

Transmisor de presión

diferencial panelable

Características generales

Parte frontal Acero inoxidable 316 L

Caja posterior Encastrable de acero inoxidable 304 L

Protección IP65 en parte frontal

Pantalla

Alfanumérica electroluminiscente

(38 x 48 mm)

Pantalla de protección de PMMA

inactinico rojo

Altura de los

dígitos 14 mm

Tomas posteriores Tomas acanaladas Ø 5.2 mm

Peso 640 g

Características de la carcasa

Alimentación 24 Vac / Vdc ±10 %

Salidas analógicas

3 x 0/4-20 mA ó 3 x 0-5/10 V (4 hilos)

Carga máxima : 500 Ω (0/4-20 mA) / Carga mínima: 1 kΩ (0-5/10 V)

Tensión máxima en modo común : 30 Vac

Aislamiento galvánico En la salida

Consumo 5 VA

Normativas europeas 2014/30/UE CEM ; 2014/35/UE Bajo voltaje ; RoHS 2011/65/EU (EU)2015/863 ;

2012/19/UE DEEE

Conexión eléctrica Bloque terminal para cables de 0.05 to 1.5 mm2o de 30 a 16 AWG

Realizado según el código de buenas prácticas

Comunication RS485 (opcional) Digital : protocolo ModBus RTU, velocidad de comunicación congurable

de 2400 a 115200 Baudios (optional)

Alarma visual Parpadeo del valor

Alarma sonora Buzzer (70 dB a 10 cm)

Tipo de uido Aire y gases neutros

Condiciones de uso (°C/%RH/m) De -10 a 50 ºC sin condensación, de 0 a 2000 m.

Temperatura de almacenamiento De -10 ºC a 70 ºC

234 mm

92 mm 44 mm

42.5 mm

70 mm

196 mm

3.2

218 mm

76 mm

69 mm

147.3 mm

CPE 310

3 salidas analógicas

0-5/10 V ó 0/4-20 mA

Entrada para sondas

intercambiables

(clase 310)

Salida digital RS485

con protocolo

MODBUS (opcional)

3 alarmas visuales

y sonoras

0-5 / 10 V

4-20 mA

Símbolos utilizados

Para su seguridad y con el n de evitar cualquier daño al aparato, siga el procedimiento descrito en este

documento y lea atentamente las notas precedidas por el siguiente símbolo:

El siguiente símbolo también se utilizará en este documento, por favor, lea atentamente las notas

informativas indicadas después de este símbolo:

Bloque terminal de

conexión de alimentación

ModBus

OUT1

13 14 15

GND

En modelos con

alimentación 24 Vdc:

B A

12 3

13 14 15

12 3 4 56789 10 11 12

0/4-20 mA –Corriente

GND – Tiera

0-5/10 V Voltaje

OUT2

456

OUT3

789

Neutro (N)~

Fase (L)~

10 11 12 10 11 12

Toma de

presión +

Toma de

presión -

En modelos con

alimentación 24 Vac:

0/4-20 mA –Corriente

GND – Tiera

0-5/10 V Voltaje

0/4-20 mA –Corriente

GND – Tiera

0-5/10 V Voltaje

Bloque de terminales

de alimentación

10 1112

Fuente de alimentación

24 Vdc

12 3

Regulador indicador

PLC/BMS

tipo PASIVO

Fuente de alimentación

de 24 Vac de clase II

24 Vac230 Vac

10 11 12

N N

mA GND

OUT1

Fuente de alimentación

de 24 Vac

24 Vac

230 Vac

10 11 12

N N

N L

4 5 6 7 8 9 1 2 3 4 56 7 8 9

mA GND

OUT2

V mA GND

OUT3

mA GND

OUT1

V mA GND

OUT2

V mA GND

OUT3

Bloque de terminales

de alimentación

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

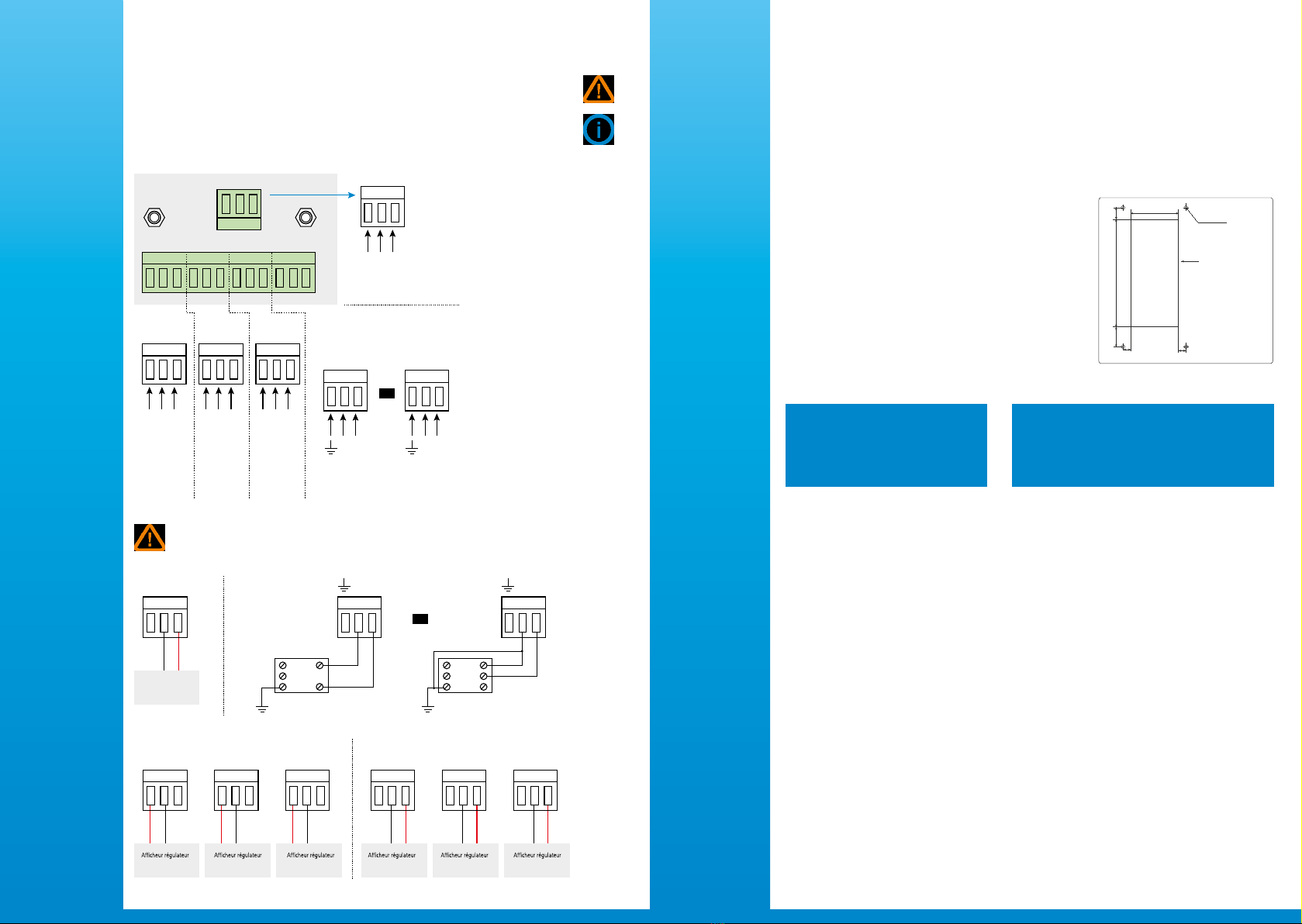

Conexiones

Conexiones eléctricas según la norma NFC15-100

Sólo un técnico cualicado puede efectuar estas conexiones.

Debe llevar a cabo esta instalación cuando el instrumento NO esté alimentado.

Bloque terminal de

conexión de alimentación

ModBus

OUT1

13 14 15

GND

En modelos con

alimentación 24 Vdc:

B A

12 3

13 14 15

12 3 4 56789 10 11 12

0/4-20 mA –Corriente

GND – Tiera

0-5/10 V Voltaje

OUT2

456

OUT3

789

Neutro (N)~

Fase (L)~

10 11 12 10 11 12

Toma de

presión +

Toma de

presión -

En modelos con

alimentación 24 Vac:

0/4-20 mA –Corriente

GND – Tiera

0-5/10 V Voltaje

0/4-20 mA –Corriente

GND – Tiera

0-5/10 V Voltaje

Bloque de terminales

de alimentación

10 1112

Fuente de alimentación

24 Vdc

12 3

Regulador indicador

PLC/BMS

tipo PASIVO

Fuente de alimentación

de 24 Vac de clase II

24 Vac230 Vac

10 11 12

N N

mA GND

OUT1

Fuente de alimentación

de 24 Vac

24 Vac

230 Vac

10 11 12

N N

N L

4 5 6 7 8 9 1 2 3 4 56 7 8 9

mA GND

OUT2

V mA GND

OUT3

mA GND

OUT1

V mA GND

OUT2

V mA GND

OUT3

Bloque de terminales

de alimentación

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Regulador indicador

PLC/BMS

tipo PASIVO

Modelos con alimentación

24 Vdc :

Modelos con alimentación

24 Vac :

Conexión de la salida de corriente 0/4-20 mA : Conexión de la salida de voltaje 0-5/10 V :

Conguración

Los transmisores de Clase 310 permiten la conguración de todos los parámetros : unidades, rangos de medición,

alarmas, salidas, canales... a través de los métodos descritos a continuación:

• Teclado : un sistema de bloqueo por código garantiza la seguridad de la instalación. Vea el manual de conguración.

• Programa LCC-S (opcional) : simple y de fácil manejo.Vea el manual del programa LCC-S.

Montaje

La instalación en pared requiere una cavidad de 196 x 70 mm en la pared,

4 agujeros perforados alrededor de la cavidad, como se indica en el dibujo.

Inserte el transmisor en la pared y fíjelo usando los 4 tornillos suministrados

con el transmisor.

Accesorios

Mantenimiento: evitar disolventes

agresivos. Proteger el transmisor cuando se

limpie con formol la supercie donde esté

instalado (salas limpias, conductos...).

Precauciones de uso: use siempre el dispositivo de

acuerdo con su uso previsto y dentro de los parámetros

descritos en las características técnicas especicadas

en este documento. Así no se comprometerán las

protecciones que garantizan el buen funcionamiento

del dispositivo.

Consulte la cha técnica para obtener más información sobre los

accesorios disponibles.

Ø2.2 mm

Cut-out depth =43 mm

70 mm

10 mm

196 mm

12 mm

3 mm 3 mm

Profundidad de

cavidad : 43 mm

QSG – CPE 310 – 14/12/2021 – Non-contractual document – We reserve the right to modify the characteristics of our products without prior notice

www.sauermanngroup.com

https://sauermann-en.custhelp.com

Customer service portal / Portail service clients

Portal de servicio al cliente / Portale servizio clienti

Use our Customer service portal to contact us

Utilisez notre Portail service clients pour nous contacter

Contacte con nosotros a través del Portal de servicio al cliente

Utilizzate il nostro Portale servizio clienti per contattarci

Download the full manual

Télécharger le manuel complet

Descargue el manual de usuario

Scarica il manuale completo

Table des matières

Langues :

Autres manuels sauermann Instrument de mesure

sauermann

sauermann TM 210 Manuel utilisateur

sauermann

sauermann DP500 Manuel utilisateur

sauermann

sauermann Si-PM3 Manuel utilisateur

sauermann

sauermann SI-CA 130 Manuel utilisateur

sauermann

sauermann SI-AQ COMFORT Manuel utilisateur

sauermann

sauermann Si-CA 230 Manuel utilisateur

sauermann

sauermann SI-AQ COMFORT Manuel utilisateur

sauermann

sauermann DBM 620 Manuel utilisateur

sauermann

sauermann AQ 110 Manuel utilisateur

sauermann

sauermann LX 100 Manuel utilisateur

sauermann

sauermann Si-CA 030 Manuel utilisateur

sauermann

sauermann HST Manuel utilisateur

sauermann

sauermann Si-CA 230 Manuel utilisateur

sauermann

sauermann SI-CA 130 Manuel utilisateur

sauermann

sauermann Kimo Kistock KT 320 Manuel utilisateur

sauermann

sauermann CTV 110 Manuel utilisateur

sauermann

sauermann Kimo TX Series Manuel utilisateur

sauermann

sauermann HQ 210 Manuel utilisateur

sauermann

sauermann CP 210-R Manuel utilisateur

sauermann

sauermann 25555-V Manuel utilisateur

sauermann

sauermann PST Manuel utilisateur

sauermann

sauermann CTV 210-R Manuel utilisateur

sauermann

sauermann Si-HH3 Manuel utilisateur

sauermann

sauermann SI-PRO-U-W Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur

sauermann CPE 310 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques
