Sanus Systems VMFL1 Manuel utilisateur

ESPAÑOL DEUTSCH FRANÇAIS ITALIANO PYCCKO

Spanish German French Italian Russian Japanese Mandarin

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 7.05.05

Customer Service: (800) 359-5520 • (651) 484-7988 • fax (651) 636-0367

Customer Service Europe: 31 (0)20 5708938 • fax 31 (0)20 5708989

See complementary Sanus products at www.sanus.com

中文

ENGLISH

International Assembly Instructions for model VMFL1

ENGLISH

Assembly Instructions for Model: VMFL1

Thank you for choosing a Sanus Systems Vision Mount wall mount. The VMFL1 is designed to mount up to 30” LCD at panel televi-

sions weighing up to 40 lb to a vertical wall. It will allow the television to be just .5” from of the wall.

Safety Warning: If you do not understand these directions, or have any doubts about the safety of the installation, please call a qualied

contractor or contact Sanus at 800.359.5520 or www.sanus.com. Check carefully to make sure that there are no missing or defective

parts. Our customer service representatives can quickly assist you with installation questions and missing or damaged parts. Replace-

ment parts for products purchased through authorized dealers will be shipped directly to you. Never use defective parts. Improper instal-

lation may cause damage or serious injury. Do not use this product for any purpose that is not explicitly specied by Sanus Systems.

Sanus Systems can not be liable for damage or injury caused by incorrect mounting, incorrect assembly, or incorrect use. Please call

Sanus Systems before returning products to the point of purchase.

RequireTools: 3/8 drill bit, phillips screw driver

Supplied Parts and Hardware: Some parts not shown as actual size*

(1) Wall Plate - a* (1) Monitor Bracket - b*

(2) Lag Bolt - c (4) Dry Wall Anchor - d

(4) M4 x 10 mm Bolt - e (4) M4 x 20 mm Bolt - f (4) M4 x 30 mm Bolt - g (2) M5 Locking Bolt - h

(4) M4 Washer - i (4) Small M4 Spacer - j (4) Large M4 Spacer - k (2) M5 Spacer - l

ENGLISH

Step 1: Hang Wall Plate

Wood Stud Mounting: First, determine the location of the Wall Plate (a) prior to installation. Use a high quality stud sensor to locate

a stud. Using the Wall Plate as a template and mark two holes in the apporpriate location. Make sure the hole is in the center area of

the stud. Attach the Wall Plate to the wall using two Lag Bolts (c). Make sure the Wall Plate is oriented so the at surface in the center

of the plate is against the wall as shown in Diagram 1a. Proceed to keyhole mount the Wall Plate onto the Lag Bolts. Tighten each Lag

Bolt rmly.

Drywall Installation: Position the Wall Plate in the desired location on the wall. Using the Wall Plate as a template, mark the location of

the four outer mounting holes. Using a 3/8”drill bit, proceed to drill a 3/8”pilot hole in each marked location. Install a Dry Wall Anchor

(d) in one of the pilot holes and tighten the anchor bolt until it is fully seated. See Diagram 1b. Loosen the anchor bolt approximately

1/4” and repeat process for the three additional pilot holes. Once Wall Plate is keyhole mounted onto the wall, proceed to tighten all 4

anchor bolts rmly.

Note: For Drywall Installations, make sure the Washer is inbetween the head of the anchor bolt and the Wall Plate.

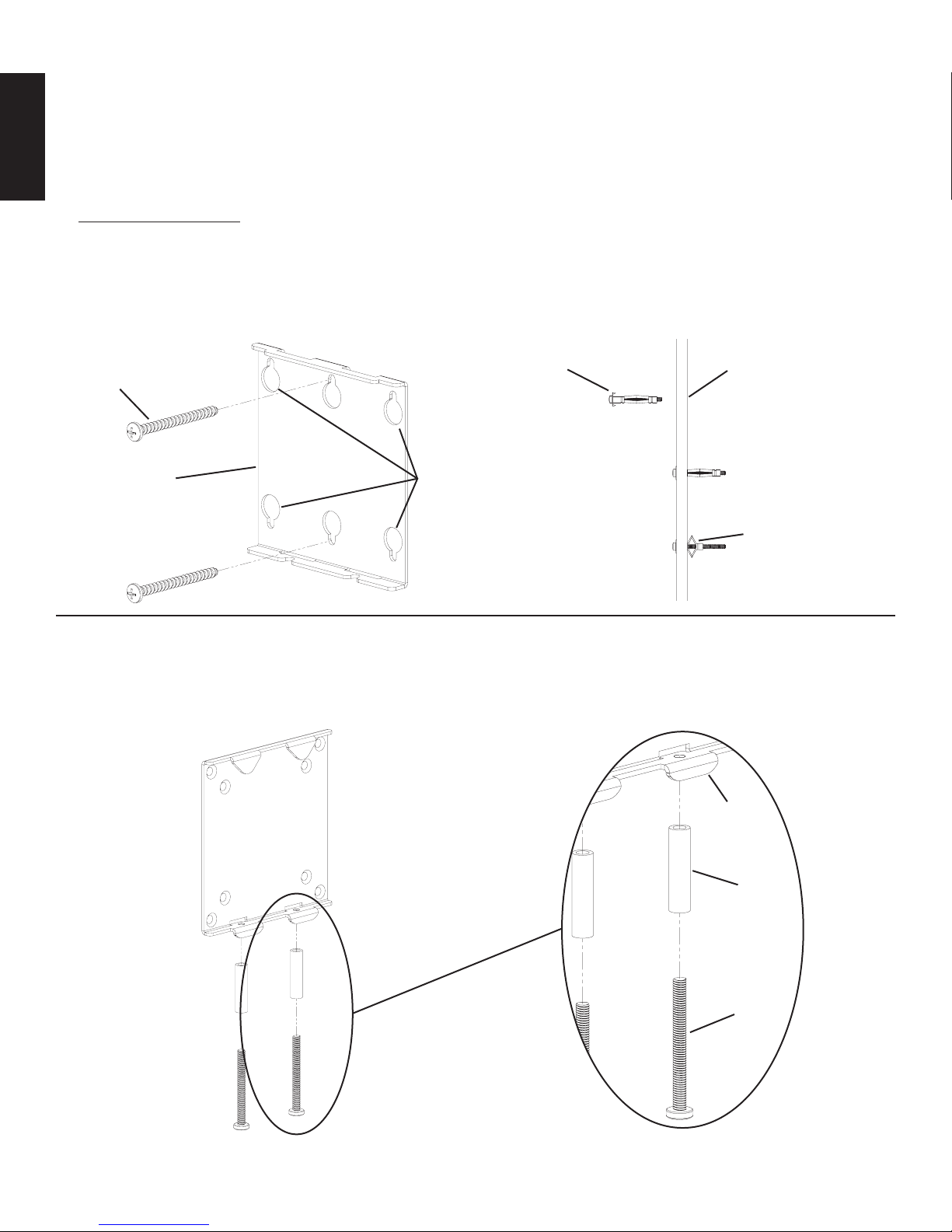

Diagram 1a Diagram 1b

d drill 3/8” pilot hole

a drywall mounting holes

tighten anchor bolt until

the Anchor is pulled up

against the wall

Step 2: Install M5 Locking Bolts

Insert each M5 Locking Bolt (h) through a M5 Spacer (l) and thread it into the appropriate hole in the Monitor Bracket (b) as seen in the

Detailed View of Diagram 2. Thread the M5 Locking Bolt into the Monitor Bracket just enough to engage the threading.

Diagram 2 Detailed View

Note: For TVs that have a at back see Step 3. For TVs that have a recessed hole pattern, see Step 4. For TVs that have a deeply

recessed hole pattern, see Step 5.

ENGLISH

Step 3: Attach Monitor Bracket to at back TV

To attach the Monitor Bracket (b) to the TV, simply insert a M4 x 10 mm Bolt (e) through the countersunk hole in the Monitor Bracket,

the M4 Washer (i) and thread it into the TV. Repeat process until all 4 bolts are secured to the TV. See the Detailed View of Diagram 3

for assistance. Proceed to tighten each bolt with a phillips screw driver.

Note: For installations where the hole pattern is recessed into the back of the TV, see Step 3 or Step 4.

Diagram 3 Detailed View

Step 4: Attach Monitor Bracket to a TV with a recessed hole pattern

To attach the Monitor Bracket (b) to the TV, simply insert a M4 x 20 mm Bolt (f) through the countersunk hole in the Monitor Bracket,

the Small M4 Spacer (j) and thread it into the TV. Repeat process until all 4 bolts are secured to the TV. See the Detailed View of Diagram

4 for assistance. Proceed to tighten each bolt with a phillips screw driver

Diagram 4 Detailed View

j b

Step 5: Attach Monitor Bracket to a TV with a deeply recessed hole pattern

To attach the Monitor Bracket (b) to the TV, simply insert a M4 x 30 mm Bolt (g) through the countersunk hole in the Monitor Bracket,

the Large M4 Spacer (k) and thread it into the TV. Repeat process until all 4 bolts are secured to the TV. See the Detailed View of Dia-

gram 5 for assistance. Proceed to tighten each bolt with a phillips screw driver.

Diagram 5 Detailed View

ENGLISH

Step 6: Attach Monitor Bracket to Wall Plate

Lift the TV up so the two hooks on the Monitor Bracket (b) align with the slits on the top of the Wall Plate (a). See the Detailed View of

Diagram 6 for assistance. Ensure the Monitor Bracket and Wall Plate are secured together by the top two hooks.

Note: Do not tighten Locking Bolts (h) at this point!

Diagram 6 Detailed View

hook

wall

tab

Step 7: Cable hook up and lock Monitor Bracket to Wall Plate

To allow for greater space between the wall and your display to install cables, allow the display to hang from the two top hooks on the

Monitor Bracket (b) with the bottom tabs free to move as shown in Diagram 7a. Once all cables are installed, make sure the top two

hooks and the bottom two tabs are engaged with the wall plate. See the Detailed View of Diagram 7b. Proceed to tighten the M5 Locking

Bolt (h) so the Monitor Bracket is secured to the Wall Plate.

Diagram 7a Diagram 7b Detailed View

a h

wall

ESPAÑOL

Instrucciones de armado del modelo: VMFL1

Gracias por elegir el soporte de pared VisionMount

™

de Sanus Systems. El modelo VMFL1 ha sido diseñado para montar televisores

con pantalla plana de 30 pulgadas con un peso de hasta 18,2 kg en una pared vertical. Este modelo permite fijar el televisor a apenas

1,3 cm de la pared.

Advertencia de seguridad: Si no entiende estas instrucciones o si tiene alguna duda con respecto a la seguridad de la instalación, llame

a un contratista calicado o llámenos al 800.359.5520 (en EE.UU.) o al 31 (0) 20 5708938 (en Europa). También nos puede visitar en

nuestro sitio www.sanus.com. Revise cuidadosamente para asegurarse de que no hayan piezas faltantes o defectuosas. Nuestros rep-

resentantes del servicio al cliente pueden ayudarle a responder sus preguntas sobre la instalación o con respecto a las piezas faltantes

o defectuosas. Las piezas de repuesto para los productos comprados a través de un distribuidor autorizado se enviarán directamente a

usted. Nunca use piezas que presenten algún defecto. La instalación incorrecta puede provocar daño o lesiones graves. No use este

producto para nes que no estén especicados explícitamente por Sanus Systems. Sanus Systems no se hace responsable de los daños

ni de las lesiones causadas por el montaje, armado o uso incorrectos. Sírvase llamar a Sanus Systems antes de devolver los productos al

punto de compra.

Herramientas requeridas: Broca de 3/8 pulgada, destornillador phillips

Piezas y tornillería suministradas: Algunas piezas no se muestran del tamaño real*

(1) Placa adaptadora - a* (1) Soporte de monitor - b*

(2) Tirafondo - c (4) Anclaje para panel de yeso - d

(4) Perno M4 x 10 mm - e (4) Perno M4 x 20 mm - f (4) Perno M4 x 30 mm - g (2) Perno de bloqueo M5 - h

(4) Arandela de seguridad M4 - i (4) Espaciador M4 pequeño - j (4) Espaciador M4 grande - k (2) Espaciador M5 - l

LA UNIÓN DE FORMA Y FUNCIÓN

ESPAÑOL

Paso 1: Colgar la placa de pared

Montaje sobre pie derecho de madera: Primero, determinar la ubicación de la placa de pared (a) antes de la instalación. Utilizar un

detector de vigas de alta calidad para localizar el pie derecho. Utilizar la placa de pared como una plantilla y marcar dos agujeros en la

ubicación correcta. Asegurarse de que el agujero quede bien centrado en el pie derecho. Conectar la placa en la pared con dos tirafondos

(c). Asegurarse que la placa de pared esté orientada de manera que la supercie plana del centro de la placa quede contra la pared, como se

ilustra en el diagrama 1a. Proceder a montar la placa de pared en los tirafondos. Apretar rmemente cada uno de los tirafondos.

Instalación sobre un panel de yeso: Colocar la placa de pared en la ubicación deseada en la pared. Utilizar la placa de pared como una

plantilla y marcar la ubicación de los cuatro agujeros de montaje exteriores. Con una broca de 3/8 pulgada, perforar un agujero piloto de

1 cm en cada punto marcado. Instalar un anclaje (d) en uno de los agujeros piloto y apretar el perno hasta que quede bien asentado en el

anclaje. Ver el diagrama 1b. Aojar el perno de anclaje aproximadamente 0,6 cmy repetir el proceso en los tres agujeros piloto adicionales.

Una vez que la placa se monta en los agujeros de la pared, proceder a apretar rmemente los 4 pernos de anclaje.

Nota: Para instalaciones sobre paneles de yeso, asegurarse de que la arandela esté entre la cabeza del perno de anclaje y la placa de pared.

Diagrama 1a Diagrama 1b

d perforar un agujero

c de 1 cm

a agujeros de montaje

en panel de yeso

apretar el perno hasta

que quede bien

insertado

en el anclaje

contra la pared

Paso 2: Instalar los pernos de bloqueo M5

Pasar cada perno de bloqueo M5 (h) a través de un espaciador M5 (l) e insertarlo en el agujero correspondiente en el soporte de monitor

(b), como se muestra en la vista detallada del diagrama 2. Enroscar el perno de bloqueo M5 en el soporte de monitor sólo lo suciente

para engranar el inicio de la rosca.

Diagrama 2 Vista detallada

Nota: Para los televisores que tienen la parte trasera plana, ver el paso 3. Para los televisores que tienen un patrón de agujeros, ver el paso 4.

Para los televisores que tienen un patrón de agujeros profundos, ver el paso 5.

ESPAÑOL

Paso 3: Conectar el soporte de monitor al televisor con la parte trasera plana

Para conectar el soporte de monitor (b) en el televisor, simplemente pasar un perno M4 x 10 mm (e) a través del agujero contrataladrado

del soporte de monitor, la arandela M4 (i) e insertarlo en el televisor. Repetir el proceso hasta que los 4 pernos queden bien asegurados

en el televisor. Ver la vista detallada del diagrama 3 para más ayuda. Proceder a apretar los pernos con un destornillador phillips.

Nota: Para las instalaciones en las que el patrón de agujeros se encuentra hendido en la parte trasera del televisor, ver el paso 3 ó 4.

Diagrama 3 Vista detallada

Paso 4: Conectar el soporte de monitor a un televisor con un patrón de agujeros hendidos

Para conectar el soporte de monitor (b) en el televisor, simplemente pasar un perno M4 x 20 mm (f) a través del agujero contrataladrado del

soporte de monitor, el espaciador M4 pequeño (j) e insertarlo en el televisor. Repetir el proceso hasta que los 4 pernos queden bien asegura-

dos en el televisor. Ver la vista detallada del diagrama 4 para más ayuda. Proceder a apretar los pernos con un destornillador phillips.

Diagrama 4 Vista detallada

j b

Paso 5: Conectar el soporte de monitor a un televisor con un patrón de agujeros profundos

Para conectar el soporte de monitor (b) en el televisor, simplemente pasar un perno M4 x 30 mm (g) a través del agujero contrataladrado del

soporte de monitor, el espaciador M4 grande (k) e insertarlo en el televisor. Repetir el proceso hasta que los 4 pernos queden bien asegurados

en el televisor. Ver la vista detallada del diagrama 5 para más ayuda. Proceder a apretar los pernos con un destornillador phillips.

Diagrama 5 Vista detallada

ESPAÑOL

Paso 6: Conectar el soporte de monitor a la placa de pared

Levantar el televisor de manera que los dos ganchos que se encuentran en el soporte de monitor (b) se alineen con las aberturas en la

parte superior de la placa de pared (a). Ver la vista detallada del diagrama 6 para más ayuda. Asegurarse de que el soporte de monitor y

la placa de pared estén bien asegurados con los dos ganchos superiores.

Nota: ¡No apretar los pernos de bloqueo (h) en este momento!

Diagrama 6 Vista detallada

gancho

pared

pestaña

Paso 7: Conexión de cables y bloqueo del soporte de monitor en la placa de pared

Para permitir más espacio entre la pared y el mazo de cables, dejar que el mazo cuelgue de los dos ganchos superiores del soporte de

monitor (b) con las pestañas inferiores libres de movimiento, como se ilustra en el diagrama 7a. Una vez que todos los cables estén insta-

lados, asegurarse de que los dos ganchos superiores y las dos pestañas inferiores queden enganchadas con la placa de pared. Ver la vista

detallada del diagrama 7b. Proceder a apretar el perno de bloqueo M5 (h) de manera que el soporte de monitor quede bien asegurado a

la placa de pared.

Diagrama 7a Diagrama 7b Vista detallada

a h

pared
