Sanus Systems VMPL50 Manuel utilisateur

ESPAÑOL DEUTSCH FRANÇAIS ITALIANO PYCCKO

Spanish German French Italian Russian Japanese Mandarin

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 7.05.05

Customer Service: (800) 359-5520 • (651) 484-7988 • fax (651) 636-0367

Customer Service Europe: 31 (0)20 5708938 • fax 31 (0)20 5708989

See complementary Sanus products at www.sanus.com

中文

ENGLISH

International Assembly Instructions for model VMPL50

ENGLISH

Assembly Instructions for model: VMPL50

Thank you for choosing a VisionMount™ wall mount. This product is designed to mount at panel televisions weighing up to 130 lb. to a vertical wall.

It allows you to tilt your new television up to 12º without the use of tools.

Safety Warning: If you do not understand these directions, or have any doubts about the safety of the installation, please call a qualied contractor

or contact Sanus at 800.359.5520 or www.sanus.com. We can quickly assist you with installation questions and missing or damaged parts. Replace-

ment parts for Sanus products purchased through authorized dealers will be shipped directly to you. Check carefully to make sure there are no missing

or defective parts. Never use defective parts. Improper installation may cause damage or serious injury. Do not use this product for any purpose that

is not explicitly specied by Sanus Systems. Sanus Systems can not be liable for damage or injury caused by incorrect mounting, incorrect assembly,

or incorrect use. Note: The supplied hardware is not for steel stud walls or old cinder block walls. If you are uncertain about the nature of your wall,

consult an installation contractor.

Required Tools: 3/16 drill bit, 1/2” Masonry Bit for brick concrete or concrete block installations, 1/2” wrench or socket, Phillips screw driver.

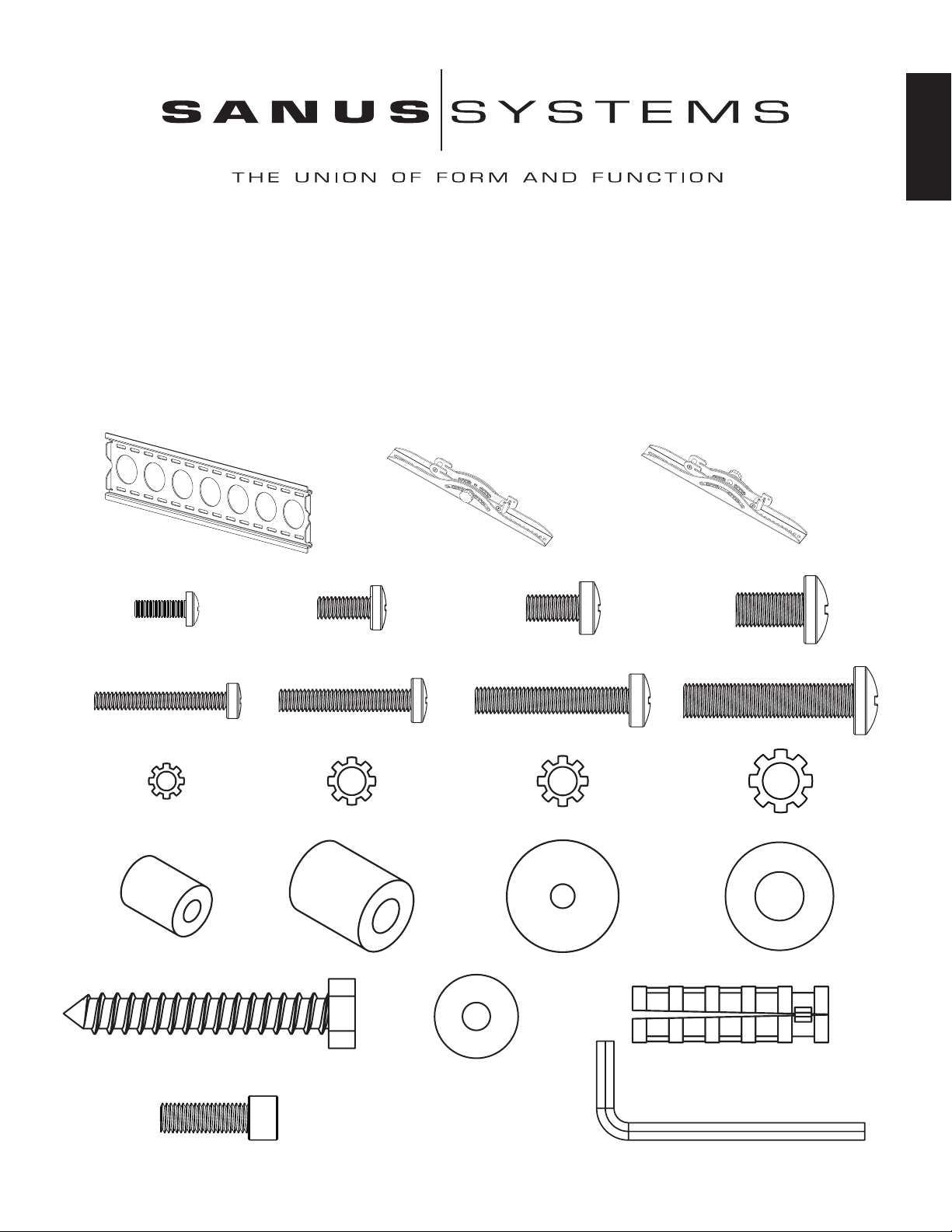

Supplied Parts: *Not shown as actual size.

(1) Wall Plate - a* (1) Left Monitor Bracket - b* (1) Right Monitor Bracket - c*

(4) M4 x 12 Bolt - d (4) M5 x 12 Bolt - e (4) M6 x 12 Bolt - f (4) M8 x 16 Bolt - g

(4) M4 x 30 Bolt - h (4) M5 x 30 Bolt - i (4) M6 x 35 Bolt - j (4) M8 x 40 Bolt - k

(4) M4 Lock Washer - l (4) M5 Lock Washer - m (4) M6 Lock Washer - n (4) M8 Lock Washer - o

(4) M4/M5 Spacer - p (4) M6/M8 Spacer - q (8) M4/M5 Washer - r (4) M6/M8 Washer - s

(6) Lag Bolt - t (6) Lag Bolt Washer - u (6) Concrete Anchor - v

(2) Safety Bolt - w (1) Allen Key - x*

ENGLISH

Step 1: Mount Monitor Brackets to a television with a at back

First, determine the diameter of the Bolt (d,e,f,g) your TV requires by hand threading them into the threaded insert on the back of the

TV. If you encounter any resistance stop immediately! Once you have determined the correct diameter, see the appropriate Diagram be-

low. You will thread the Bolt through the appropriate Lock Washer (l,m,n,o), the corresponding Washer (r,s), the Monitor Bracket (b,c),

and nally into the TV. Make sure the Monitor Brackets are vertically centered and level with each other. See the appropriate Diagram

below.

Note: For televisions with a curved back, or an obstruction near the threaded insert see Step 2.

M4 Diameter Bolt M6 Diameter Bolt

b c

d f

l n

r s

Diagram 1

M5 Diameter Bolt M8 Diameter Bolt

b c

e g

m o

r s

Note: After completing Step 1, proceed to Step 3.

ENGLISH

Step 2: Mount Monitor Brackets to a television with a curved back or an obstruction near the threaded insert

First, determine the diameter of the Bolt (h,i,j,k) your TV requires by hand threading them into the threaded insert on the back of the TV.

If you encounter any resistance stop immediately! Once you have determined the correct diameter, see the appropriate Diagram below.

You will thread the Bolt through the appropriate Lock Washer (l,m,n,o), the corresponding Washer (r,s), the Monitor Bracket (b,c), a

Spacer (p,q), a second Washer (r - M4/M5 diameter only) and nally into the TV. Make sure the Monitor Brackets are vertically centered

and level with each other. See the appropriate Diagram below.

M4 Diameter Bolt M6 Diameter Bolt

l j

r n

r c

p q

Diagram 2

M5 Diameter Bolt M8 Diameter Bolt

m k

r o

b s

p q

ENGLISH

Step 3: Mounting the Wall Plate: Wood Stud, Brick, Solid Concrete, and Concrete Block mounting options are provided.

Wood Stud mounting:

The Wall Plate (a) must be mounted to two wood studs at least 12" apart. Use a high quality stud sensor to locate two adjacent

studs. It is a good idea to verify where the studs are located with an awl or thin nail shown in Diagram 3a. Pre-drill a 2.5" deep hole at

the desired height in each stud using a 3/16" drill bit. Make sure these holes are in the center area of the studs and level with each other.

Use the Wall Plate as a template to mark the location of the second hole in each stud. Drill 2.5" deep holes using the 3/16" drill bit in the

marked location. Attach the Wall Plate to the wall using the four Lag Bolts (t) and four Lag Bolt Washers (u). Make sure the Wall Plate

is oriented so the at surface in the center of the plate is against the wall and that a set of Lag Bolts is on each side of the center of the

Wall Plate as shown in Diagram 3b.

Brick, Solid Concrete and Concrete Block mounting:

Use the Wall Plate (a) as a template to mark 6 hole locations on the wall. Locate the outer holes as far to the outer edges of the wall

plate as possible. Three in the top row of slots and three more in the bottom row. Make sure these holes are level and there is at least 6"

between any two holes. Pre-Drill these holes with a 1/2" masonry bit to at least 2.5" in depth. Insert a Concrete Anchor (v) into each of

these holes. Make sure the anchor is seated completely ush with the concrete surface even if there is a layer of drywall or other material

in front. Attach the Wall Plate to the wall using six Lag Bolts (t) and six Lag Bolt Washers (u).

Diagram 3a Diagram 3b

t a

Step 4: Attaching Monitor to Wall Plate and adding Safety Bolts

Warning: Some televisions may require 2 people to lift! Sanus is not responsible for personal injury or product

damage.

Hang the TV onto the Wall Plate: First hook the Monitor Brackets (b,c) over the top of the Wall Plate (a), then let the bottom of the

Monitor Brackets rotate in under the bottom of the Wall Plate as shown in diagram 4a. Insert the Safety Bolts (w) into the threaded holes

in the bottom of the Monitor Brackets and tighten them with the Allen Key (x) so that they sit behind the bottom tab on the Wall Plate

as shown in diagram 4b. Finally set the tension of the knobs on the Monitor Brackets and you are free to adjust your new at panel TV.

Diagram 4a Diagram 4b

knob

b,c

bottom

tab

ESPAÑOL

Instrucciones de armado del modelo: VMPL50

Gracias por elegir el soporte de pared VisionMount™. Este producto ha sido diseñado para montar televisores con pantalla plana con un peso de hasta

59 kg en una pared vertical. Este modelo permite inclinar el televisor hasta 12° sin el uso de herramientas.

Advertencia de seguridad: Si no entiende estas instrucciones o si tiene alguna duda con respecto a la seguridad de la instalación, llame a un

contratista calicado o llámenos al 800.359.5520 (en EE.UU.) o al 31 (0) 20 5708938 (en Europa). También nos puede visitar en nuestro sitio

www.sanus.com. Podemos ayudarle rápidamente a responder sus preguntas sobre la instalación o con respecto a las piezas faltantes o dañadas. Las

piezas de repuesto para los productos Sanus comprados a través de un distribuidor autorizado se enviarán directamente a usted. Revise cuidadosamente

para asegurarse de que no hayan piezas faltantes ni defectuosas. Nunca use piezas que presenten algún defecto. La instalación incorrecta puede provocar

daño o lesiones graves. No use este producto para nes que no estén especicados explícitamente por Sanus Systems. Sanus Systems no se hace

responsable de los daños ni de las lesiones causadas por el montaje, armado o uso incorrectos. Nota: La tornillería suministrada no es para paredes con

pies derechos de acero ni para paredes con bloques de cemento. Si se tiene alguna duda sobre la naturaleza de la pared, consultar con un contratista.

Herramientas necesarias: Broca de 3/16 pulgada, broca para concreto de 1/2 pulgada para instalaciones sobre ladrillo, concreto o bloques de

hormigón, llave mecánica o casquillo de 1/2 pulgada, destornillador Phillips.

Piezas suministradas: *No es el tamaño real.

(1) Placa adaptadora - a* (1) Soporte izquierdo de monitor - b* (1) Soporte derecho de monitor - c*

(4) Perno M4 x 12 - d (4) Perno M5 x 12 - e (4) Perno M6 x 12 - f (4) Perno M8 x 16 - g

(4) Perno M4 x 30 - h (4) Perno M5 x 30 - i (4) Perno M6 x 35 - j (4) Perno M8 x 40 - k

(4) Arandela de seguridad M4 - l (4) Arandela de seguridad M5 - m (4) Arandela de seguridad M6 - n (4) Arandela de seguridad M8 - o

(4) Espaciador M4/M5 - p (4) Espaciador M6/M8 - q (8) Arandela M4/M5 - r (4) Arandela M6/M8 - s

(6) Tirafondo - t (6) Anclaje para concreto - v

(6) Arandela de tirafondo - u

(2) Perno de seguridad - w (1) Llave allen - x*

LA UNIÓN DE FORMA Y FUNCIÓN

ESPAÑOL

Paso 1: Montar los soportes de monitor a un televisor con la parte trasera plana

Primero, determinar el diámetro del perno (d, e, f, g) que necesita el televisor. Para ello enroscar los pernos en el inserto roscado que se encuentra en

la parte trasera del televisor. ¡Si se encuentra alguna resistencia, parar inmediatamente! Una vez que se haya determinado el diámetro correcto, ver el

diagrama pertinente más abajo. Pasar el perno por la arandela de seguridad correcta (l, m, n, o), la arandela correspondiente (r, s), el soporte de monitor

(b, c) y nalmente insertarlo en el televisor. Asegurarse de que los soportes de monitor queden centrados verticalmente y nivelados entre ellos. Ver el

diagrama pertinente más abajo.

Nota: Para los televisores con la parte trasera curvada o con una obstrucción cerca del inserto roscado, ver el paso 2.

Perno de diámetro M4 Perno de diámetro M6

b c

d f

l n

r s

Diagrama 1

Perno de diámetro M5 Perno de diámetro M8

b c

e g

m o

r s

Nota: Después de completar el paso 1, proceder al paso 3.

ESPAÑOL

Paso 2: Montaje de soportes de monitor a un televisor con la parte trasera curvada o con una obstrucción cerca del inserto roscado

Primero, determinar el diámetro del perno (h, i, j, k) que necesita el televisor. Para ello enroscar los pernos en el inserto roscado que se encuentra en

la parte trasera del televisor. ¡Si se encuentra alguna resistencia, parar inmediatamente! Una vez que se haya determinado el diámetro correcto, ver el

diagrama pertinente más abajo. Pasar el perno por la arandela de seguridad correcta (l, m, n, o), la arandela correspondiente (r, s), el soporte de monitor

(b, c), un espaciador (p, q), una segunda arandela (r - diámetro M4/M5 solamente) y nalmente insertarlo en el televisor. Asegurarse de que los soportes

de monitor queden centrados verticalmente y nivelados entre ellos. Ver el diagrama pertinente más abajo.

Perno de diámetro M4 Perno de diámetro M6

l j

r n

r c

p q

Diagrama 2

Perno de diámetro M5 Perno de diámetro M8

m k

r o

b s

p q

ESPAÑOL

Paso 3: Montaje de la placa de pared: Se proporcionan opciones para montaje sobre pie derecho de madera, ladrillo, concreto sólido

y bloque de hormigón.

Montaje sobre pie derecho de madera:

La placa de pared (a) se debe montar sobre dos pies derechos separados al menos por 30,5 cm. Utilizar un detector de vigas de alta

calidad para localizar dos pies derechos adyacentes. Es una buena idea vericar la ubicación de los pies derechos con un punzón o clavo delgado,

como se ilustra en el diagrama 3a. Perforar con antelación un agujero profundo de 6,4 cm en la altura deseada de cada pie derecho utilizando una broca

de 3/16 pulgada. Asegurarse que estos agujeros queden en el centro de los pies derechos y nivelados entre ellos. Utilizar la placa de pared como una

plantilla para marcar la posición del segundo agujero en cada pie derecho. Perforar agujeros de 6,4 cm con una broca de 3/16 pulgada en la ubicación

marcada. Conectar la placa en la pared utilizando los cuatro tirafondos (t) y las cuatro arandelas de tirafondo (u). Asegurarse que la placa de pared

quede orientada de manera que la supercie plana quede contra la pared y que los tirafondos se encuentren en el centro de cada lado de la placa de

pared, como se ilustra en el diagrama 3b.

Montaje en ladrillo, concreto y bloque de hormigón:

Utilizar la placa de pared (a) como una plantilla para marcar las 6 posiciones de los agujeros en la pared. Ubicar los agujeros externos lo más apegado

posible a los bordes externos de la placa de pared. Tres en la hilera superior de ranuras y tres más en la hilera inferior. Asegurarse de que estos agujeros

estén nivelados y que haya una separación de al menos 15,2 cm entre ellos. Perforar cuidadosamente estos agujeros con una broca para concreto de

1/2 pulgada a una profundidad mínima de 6,4 cm. Insertar un anclaje para concreto (v) en cada uno de estos agujeros. Asegurarse de que el anclaje

quede asentado completamente a ras con la supercie de concreto, incluso si hubiera una capa de yeso o de otro material encima. Conectar la placa en

la pared utilizando los seis tirafondos (t) y las seis arandelas de tirafondo (u).

Diagrama 3a Diagrama 3b

t a

Paso 4: Conexión del monitor a la placa de pared y agregado de los pernos de seguridad

Advertencia: ¡Se requieren dos personas para levantar algunos televisores! Sanus no es responsable por lesiones personales

ni daño al producto.

Colgar el televisor en la placa de pared: Primero enganchar los soportes de monitor (b, c) en la parte superior de la placa de pared (a), luego dejar que la

base de los soportes de monitor giren debajo de la placa de pared, como se ilustra en el diagrama 4a. Insertar los pernos de seguridad (w) en los agujeros

roscados que se encuentran en la base de los soportes de monitor y apretarlos con una llave allen (x), de manera que se asienten detrás de la lengüeta

inferior del soporte de pared, como se ilustra en el diagrama 4b. Finalmente ajustar la tensión de las perillas en los soportes de monitor y se podrá ajustar

libremente el televisor de pantalla plana.

Diagrama 4a Diagrama 4b

perilla

b,c

pestaña

inferior
