Riello RS 70 Guide de démarrage rapide

20023573 (6) - 12/2017

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Kit GPL

Kit Flüssiggas

Kit GPL

LPG Kit

Kit GPL

CODICE - CODE

CÓDIGO

MODELLO - MODELL - MODELE

MODEL - MODELO

TIPO - TYP

TYPE

20008175 - 20008176 RS 70 - RS 70/E - RS 70/M 821 T1 - 828 T2 - 828 T1

20008177 - 20008178 RS 100 - RS 100/E - RS 100/M 822 T1 - 829 T2 - 829 T1

20008179 - 20008180 RS 130 - RS 130/E - RS 130/M 823 T1 - 830 T2 - 830 T1

20050064 - 20050065 RS 150 - RS 150/M 890 T3 - 890 T

1 20023573

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. Nel dubbio, non utiliz-

zare il kit ricambio; rivolgersi al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

20023573 2

Kit GPL

2.1 Descrizione kit

Il kit consente ai bruciatori previsti per funzionamento a meta-

no, di bruciare GPL. Il kit si compone di:

2.2 Caratteristiche Tecniche

2.3 Trasformazione

Procedere come segue:

Togliere gli elettrodi, rimuovendo le piastrine di fissaggio e

facendo attenzione a nono rompere le ceramiche.

Togliere le piastrine di fissaggio/regolazione del tubo cen-

trale.

Sostituire il distributore gas con quello fornito nel kit, facendo

attenzione ai due fori per gli elettrodi.

Inserire il tubo centrale fornito nel kit e rimontare le piastrine

di fissaggio, regolandole secondo le istruzioni bruciatore

(stessa regolazione del metano).

Rimontare gli elettrodi posizionandoli come illustrato

nell’istruzione del kit.

2 Kit GPL

Descrizione Quantità

Gruppo distributore 1

Tubo centrale 1

Targhetta 1

Istruzione 1

ATTENZIONE

Applicare la targhetta adesiva per funzionamento

a GPL vicino alla targhetta caratteristiche.

Prima di procedere con le operazioni di installa-

zione del kit, predisporre un adeguato sistema di

sollevamento.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di installa-

zione del kit.

Bruciatore RS 70 - RS 70/M

RS 70/E

RS 100 - RS 100/M

RS 100/E

RS 130 - RS 130/M

RS 130/E RS 150 - RS 150/M

Potenza termica Max. 465 - 814 kW

400 - 700 Mcal/h

698 - 1163 kW

600 - 1000 Mcal/h

930 - 1512 kW

800 - 1300 Mcal/h

900 - 1850 kW

774 - 1591 Mcal/h

Potenza termica Min. 192 kW

165 Mcal/h

232 kW

200 Mcal/h

232 kW

200 Mcal/h

372 kW

320 Mcal/h

Pressione gas minima Per avere la massima potenzialità occorrono:

26,5 mbar 31 mbar 17,4 mbar 24,1 mbar

misurati al manicotto, con camera di combustione a 0 mbar e gas con Pci = 22.200 kcal/m3

Combustibile GPL commerciale (C3H8 = 93 ÷ 94%)

Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3

PERICOLO

Togliere l’alimentazione elettrica al bruciatore,

agendo sull’interruttore generale dell’impianto.

ATTENZIONE

Regolare l’elettrodo e la sonda come indicato in

Fig. 2

Fig. 1

D1257

D613 Fig. 2

3 20023573

Kit GPL

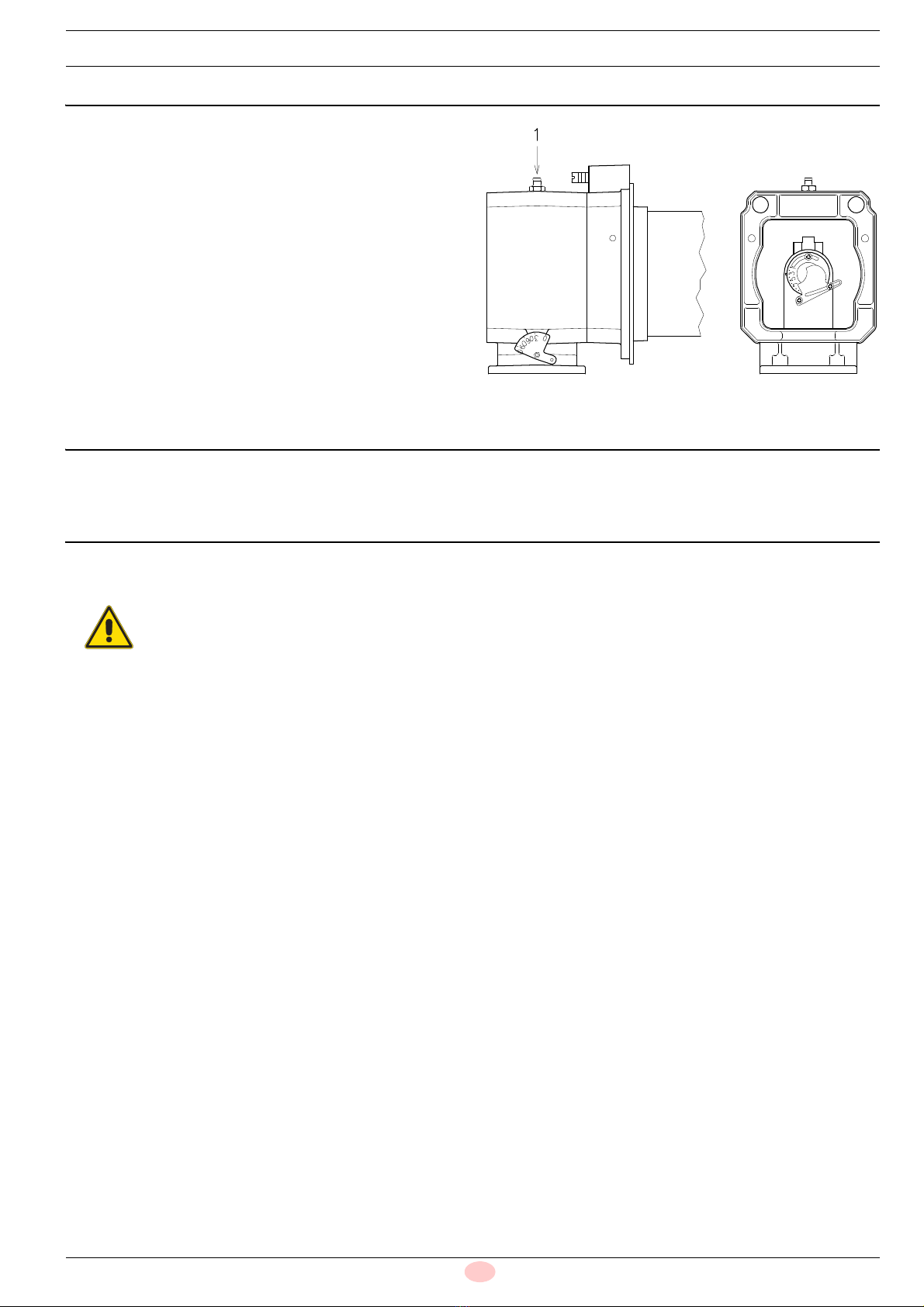

2.4 Regolazione testa di combustione

È la stessa prevista per funzionamento a metano (Fig. 3).

2.5 Collegamenti elettrici

Per i collegamenti elettrici al bruciatore, fare riferimento al ma-

nuale d’istruzione del bruciatore stesso.

2.6 Pressione in camera di combustione

La pressione in camera di combustione è la stessa prevista per

funzionamento a metano.

Fig. 3

D1301

ATTENZIONE

Per valori di pressione differenti da quelli indicati

contattare il Servizio Tecnico.

20023573 4

Kit GPL

2.7 Pressione gas

La Tab. A indica le perdite di carico minime lungo la linea di ali-

mentazione del gas in funzione della potenza massima del bru-

ciatore.

Tab. A

Modello kW 1 p (mbar)

G31

RS 70 ...

465 6,8

515 8,8

565 10,7

615 12,5

665 14

715 15,5

765 16,7

814 17,8

RS 100 ...

695 9,1

760 9,2

825 9,6

890 10,3

955 11,7

1020 14

1085 17,4

1163 23,3

RS 130 ...

930 6

1010 8,1

1090 10

1170 11,6

1250 13,1

1330 14,5

1410 16

1512 18

RS 150 ...

900 5,7

1036 7,5

1171 9,7

1307 12,5

1443 15,7

1579 19,3

1714 23,4

1850 28

1 20023573

Kit Flüssiggas

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile, Bausätze, Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations-, Wartungs- und Ausbau-

arbeiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts. Im

Zweifelsfall das Ersatzteilkit nicht verwenden;

kontaktieren Sie den Lieferanten.

Warten Sie, bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

20023573 2

Kit Flüssiggas

2.1 Beschreibung des Kits

Der Kit macht es möglich die für den Methanbetrieb vorgesehe-

nen Brenner, mit Flüssiggas zu betreiben. Der Kit besteht aus:

2.2 Technische Daten

2.3 Umbau

Gehen Sie dazu wie folgt vor:

Die Befestigungsplatten entfernen und die Elektroden her-

ausziehen, achten Sie dabei darauf die Keramik nicht zu

zerbrechen.

Entfernen der Befestigungsplatten/Einstellung des Haupt-

rohrs.

Den Gasverteiler gegen den im Kit enthaltenen Verteiler

austauschen, achten Sie dabei auf die beiden Bohrungen für

die Elektroden.

Das im Kit enthaltene Hauptrohr einsetzen, die Befesti-

gungsplatten wieder anbringen und einstellen, wie in der

Brenneranleitung angegeben (selbe Einstellung wie Erd-

gas).

Die Elektroden wieder montieren, achten Sie darauf sie so

zu positionieren, wie in der Anleitung des Kit dargestellt.

2 Kit Flüssiggas

Beschreibung Stückzahl

Verteilergruppe 1

Hauptrohr 1

Kennschild 2

Anleitung 1

ACHTUNG

Das selbstklebende Kennschild für Flüssiggas-

Betrieb neben dem Typenschild anbringen.

Bevor mit den Installationsarbeiten des Kit begon-

nen werden kann, muss entsprechendes Hebe-

zeug vorbereitet werden.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Installationspha-

se des Kit.

Brenner RS 70 - RS 70/M

RS 70/E

RS 100 - RS 100/M

RS 100/E

RS 130 - RS 130/M

RS 130/E RS 150 - RS 150/M

Thermische Höchstlei-

stung

465 - 814 kW

400 - 700 Mcal/h

698 - 1163 kW

600 - 1000 Mcal/h

930 - 1512 kW

800 - 1300 Mcal/h

900 - 1850 kW

774 - 1591 Mcal/h

Thermische Mindest-

leistung

192 kW

165 Mcal/h

232 kW

200 Mcal/h

232 kW

200 Mcal/h

372 kW

320 Mcal/h

Niedrigster Gasdruck Zur Erzielung der Höchstleistung benötigt man:

26,5 mbar 31 mbar 17,4 mbar 24,1 mbar

gemessen an der Muffe, mit Brennkammer auf 0 mbar und Gas mit Heizwert Hu = 22.200 kcal/m

Brennstoff Handelsübliches Flüssiggas (C3H8 = 93 ÷ 94%)

Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3

GEFAHR

Die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

ACHTUNG

Die Elektrode und die Fühler einstellen, wie in

Abb. 2 angezeigt ist.

Abb. 1

D1257

Abb. 2

D613

3 20023573

Kit Flüssiggas

2.4 Flammkopfeinstellung

Ist die gleiche wie für den Methanbetrieb (Abb. 3).

2.5 Elektrische Anschlüsse

Für die elektrischen Anschlüsse am Brenner wird auf die Bedie-

nungsanleitung für den Brenner verwiesen.

2.6 Druck in der Brennkammer

Der Druck in der Brennkammer ist der gleiche wie für den Met-

hanbetrieb.

Abb. 3

D1301

ACHTUNG

Bei Druckwerten, die von den angegebenen ab-

weichen, nehmen Sie bitte Kontakt mit dem Tech-

nischen Kundendienst auf.

20023573 4

Kit Flüssiggas

2.7 Gasdruck

Die Tab. A gibt die minimalen Strömungsverluste entlang der Ga-

sversorgungsleitung in Abhängigkeit von der Höchstleistung des

Brenners an.

Tab. A

Modell kW 1 p (mbar)

G31

RS 70 ...

465 6,8

515 8,8

565 10,7

615 12,5

665 14

715 15,5

765 16,7

814 17,8

RS 100 ...

695 9,1

760 9,2

825 9,6

890 10,3

955 11,7

1020 14

1085 17,4

1163 23,3

RS 130 ...

930 6

1010 8,1

1090 10

1170 11,6

1250 13,1

1330 14,5

1410 16

1512 18

RS 150 ...

900 5,7

1036 7,5

1171 9,7

1307 12,5

1443 15,7

1579 19,3

1714 23,4

1850 28

Autres manuels pour RS 70

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello COH 280 Guide de démarrage rapide

Riello

Riello 568M Guide de démarrage rapide

Riello

Riello F15 Guide de démarrage rapide

Riello

Riello RLS 160/EVi MX FS1 Guide de démarrage rapide

Riello

Riello PRESS GV INCINERATOR Guide de démarrage rapide

Riello

Riello 3473280 Guide de démarrage rapide

Riello

Riello PRESS GBV Guide de démarrage rapide

Riello

Riello RL 64 MZ Guide de démarrage rapide

Riello

Riello RS 650/E BLU Guide de démarrage rapide

Riello

Riello FS20D 591M Guide de démarrage rapide

Riello

Riello 464T2 Guide de démarrage rapide

Riello

Riello RS 200/E FGR Guide de démarrage rapide

Riello

Riello RDB2.2 SAVANNAH B20 Guide de démarrage rapide

Riello

Riello RL 34 MZ Guide de démarrage rapide

Riello

Riello RLS 70 Guide de démarrage rapide

Riello

Riello 40 Series Instructions d'installation

Riello

Riello G5RK Guide de démarrage rapide

Riello

Riello PRESS 140 P/N Guide de démarrage rapide

Riello

Riello RL 28 Guide de démarrage rapide

Riello

Riello Riello 40 GS5 LME Guide de démarrage rapide

Riello

Riello RS 650/M TC Guide de démarrage rapide

Riello

Riello RL 70/M Guide de démarrage rapide

Riello

Riello RDB2.2 GKD Guide de démarrage rapide

Riello

Riello DR 32 SE FGR Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
