Riello Gulliver RG5S Guide de démarrage rapide

2902788 (3)

Manuel d’entretien

Installation, use and maintenance instructions

Installatie-, gebruiks- en onderhoudsvoorschriften

Montage und Bedienungsanleitung

Istruzioni per installazione, uso e manutenzione

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

Stookoliebrander

CODICE

CODE

MODELLO - MODELL

MODELE - MODEL

TIPO - TYP

TYPE

3739900 RG5S 399 T1

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

Eentrapsbrander

DICHIARAZIONE DI CONFORMITÀ A.R. 8/1/2004 – Belgio

Produttore: RIELLO S.p.A.

Via degli Alpini, 1

37045 LEGNAGO (VR) Italy

Tel. ++39.0442630111

Fax ++39.044221980

Messa in circolazione da: RIELLO NV

Ninovesteenweg 198

9320 Erembodegem

Tel. (053) 769 030

Fax. (053) 789 440

e-mail. info@riello.be

URL. www.riello.be

Si certifica con la presente che la serie di apparecchi di seguito specificata è conforme al

modello del tipo descritto nella dichiarazione di conformità CE, ed è prodotta e messa in cir-

colazione in conformità alle richieste definite nel D.L. dell'8 gennaio 2004.

Tipo di prodotto: Bruciatore di gasolio

Modello: RG5S – 399T1

Norma applicata: EN 267 e A.R. del 8 gennaio 2004

Organismo di controllo: TÜV Industrie Service GmbH

TÜV SÜD Gruppe

Ridlerstrase, 65

80339 Munchen DEUTSCHLAND

Valori misurati: NOx max: 176 mg/kWh

CO max: 14 mg/kWh

Data: 12/01/2005 RIELLO S.p.A.

2788 1

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Vite e dadi per flangia . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2

Spina a 7 poli . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . 3

3.2 Alimentazione del combustibile . . . . . . . 3

3.3 Impianti idraulici . . . . . . . . . . . . . . . . . . . 4

3.4 Collegamenti elettrici . . . . . . . . . . . . . . . 5

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . . 6

4.2 Ugelli consigliati . . . . . . . . . . . . . . . . . . . 6

4.3 Regolazione testa . . . . . . . . . . . . . . . . . . 7

4.4 Regolazione elettrodi . . . . . . . . . . . . . . . 7

4.5 Pressione pompa e portata aria. . . . . . . . 7

4.6 Programma di avviamento. . . . . . . . . . . . 8

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 8

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 9

7. NORME GENERALI DI SICUREZZA . . . 10

1– Pompa olio

2– Apparecchiatura di

comando e controllo

3– Pulsante di sblocco con

segnalazione di blocco

4– Flangia con schermo

isolante

5– Gruppo regolazione

serranda aria

6– Gruppo portaugello

7– Fotoresistenza

8– Martinetto

9– Ritardatore idraulico

■Certificato CE N°: 0036 0310/01 secondo 92/42/CEE.

■Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

■Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione 73/23/CEE,

Macchine 98/37/CEE e Rendimento 92/42/CEE.

S7218

Fig. 1

2788 2

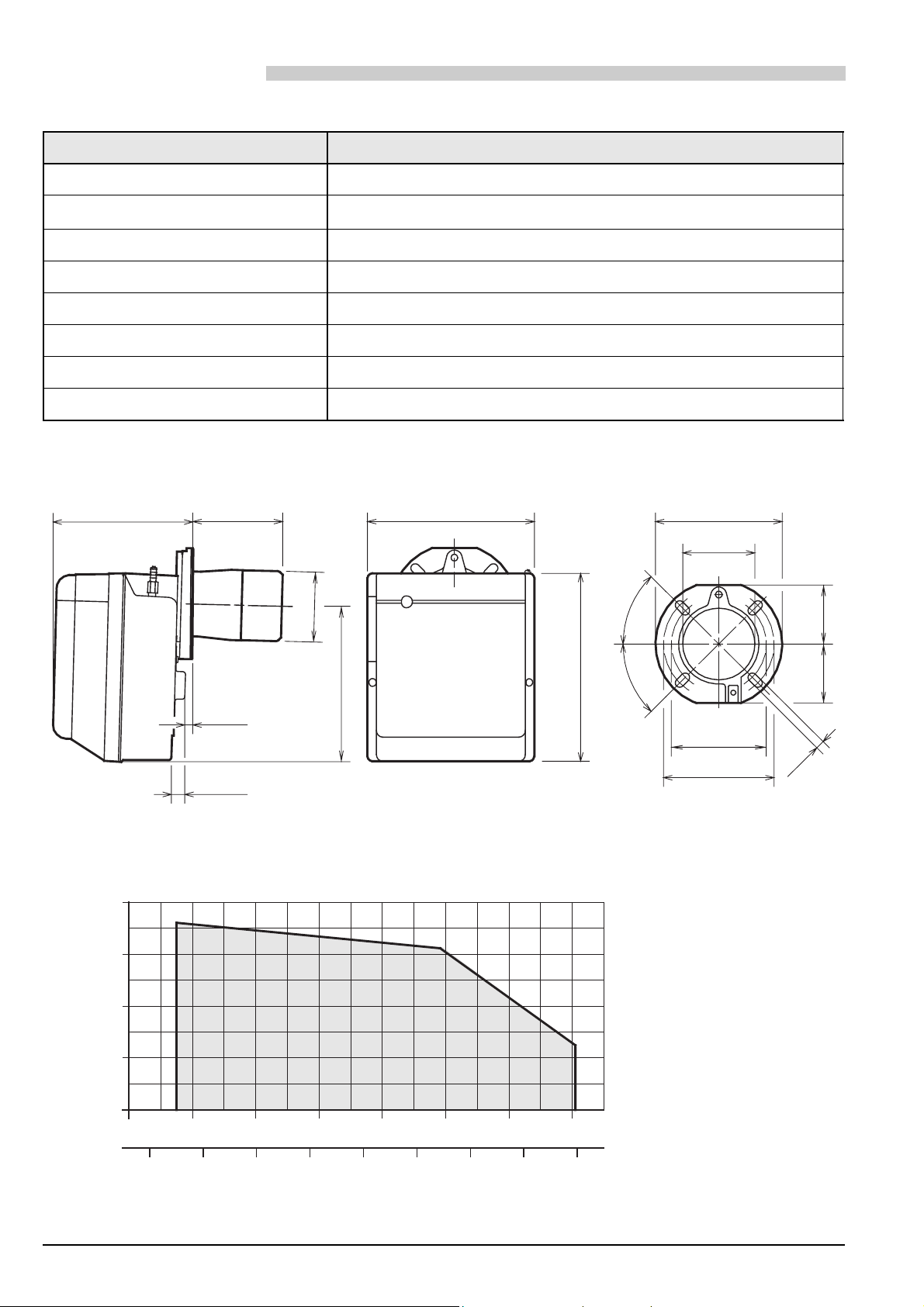

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO (secondo EN 267)

TIPO 399T1

Portata - Potenza termica 13,5 ÷26,1 kg/h – 160 ÷309,5 kW

Combustibile Gasolio, viscosità 4 ÷ 6 mm2/s a 20°C

Alimentazione elettrica Monofase, ~50Hz 230V ±10%

Motore 1,9A assorbiti – 2720 g/min – 288 rad/s

Condensatore 8 µF

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione 8 ÷15 bar

Potenza elettrica assorbita 0,47 kW

247 155 300 213

160

190

12,5

285

345

9999

127

45°

D5390

ø125

Portata di gasolio – kg/h

Potenza termica – kW

Pressione in camera di

combustione – mbar

D6230

150 170 190

210 230

14 16 18 20

270

22 24 26

250 290 310

2788 3

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

➤Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).

➤Allargare, se necessario, i fori dello schermo isolante (4), (vedi fig. 4).

➤Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2)

interponendo lo schermo isolante (4), (vedi fig. 2).

➤Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 5

3.2 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la

piastrina di fissaggio (1) che la squadretta di chiusura (2), (vedi fig. 6).

Fig. 5

D5012

Fig. 4

D5025

Fig. 2

Fig. 3 S7071

D4017

Fig. 6

121

2788 4

3.3 IMPIANTI IDRAULICI

Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.

H= dislivello; L= max. lunghezza del tubo di aspirazione; øi= diametro interno del tubo.

➤

La pompa è predisposta per funzionamento bitubo. Per il funzio-

namento monotubo è necessario svitare il perno (2), togliere la

vite di by-pass (3), quindi riavvitare il perno (2) (vedi fig. 7).

➤

È necessario installare un filtro sulla linea di alimentazione del

combustibile.

➤

Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di

ritorno del combustibile non abbia occlusioni. Una eccessiva con-

tropressione provocherebbe la rottura dell’organo di tenuta della

pompa.

ATTENZIONE:

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

3,5

100

INNESCO POMPA

Nell’impianto di fig. 8 è sufficiente allentare l’attacco del vacuometro (6, fig. 7)

ed attendere la fuoriuscita del combustibile.

Negli impianti di fig. 9 e 10 avviare il bruciatore ed attendere l’innesco.

Se avviene il blocco prima dell’arrivo del combustibile, attendere almeno

20 secondi, poi ripetere l’operazione.

Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le

tubazioni siano a perfetta tenuta.

Negli impianti in depressione (fig. 10) si consiglia di far arrivare la tubazione di ri-

torno alla stessa altezza della tubazione di aspirazione. In questo caso non è ne-

cessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il livello

del combustibile la valvola di fondo è indispensabile. Questa soluzione è meno

sicura della precedente per la possibile mancanza di tenuta della valvola.

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

Fig. 8

D5338

max. 4 m

●

max. 4 m

D5337

Fig. 9 Fig. 10

●●

IMPIANTO NON AMMESSO

IN GERMANIA

D5527

Fig. 7

Metri

L Metri

øi

8 mm øi

10 mm

0,5

1,5

100

●

2788 5

3.4 COLLEGAMENTI ELETTRICI

NON SCAMBIARE IL NEUTRO CON LA FASE

ATTENZIONE NOTE:

– Sezione dei conduttori: min. 1 mm2. (Salvo diverse

indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

●(Vedi pag. 4).Collegare il dispositivo automatico di

intercettazione (230V - 0,5A max.) ai morsetti N - B4

della spina 7 poli.

APPARECCHIATURA

Per togliere l’apparecchiatura dal bruciatore allentare la vite

(A, fig. 11) e tirare nel senso della freccia dopo aver sconnesso

tutti i componenti, la spina a 7 poli ed il filo di terra.

Al rimontaggio dell’apparecchiatura riavvitare la vite (A) con

una coppia di serraggio da 1 ÷ 1,2 Nm.

COLLAUDO

Verificare l’arresto del bruciato-

re aprendo i termostati ed il

blocco oscurando la fotoresi-

stenza.

D1913

Spina 7 poli

Presa 7 poli

Nero

Bianco

Condensatore

Interruttore generale

T6A

Motore

Termostato di

sicurezza

Blu

Valvola olio

Contaore

(230V - 0,1A max.)

Termostato

di limite Segnalazione

di blocco a distanza

Elettrodi

di accensione

Marrone

Terra bruciatore

ESEGUITO IN FABBRICA

552SE

APPARECCHIATURA

Fotoresistenza

PE L N

50Hz 230V

Blu

(230V - 0,5A max.)

Fig. 11

S7072 A

2788 6

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e il col-

laudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo del-

la concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la regolazione

della testa di combustione e la regolazione della serranda dell’aria, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

4.2 UGELLI CONSIGLIATI

Monarch tipo R

Delavan tipo W (fino a 3,00 GPH)

Delavan tipo B (oltre i 3,00 GPH)

Steinen tipo S

Danfoss tipo S

PER MONTARE L’UGELLO ESEGUIRE LE

SEGUENTI OPERAZIONI (vedi fig. 12)

➤Estrarre il gruppo portaugello (1) dopo aver allenta-

to le viti (2), svitato il dado (3), sfilato i cavetti (4)

dall’apparecchiatura e la fotoresistenza (5).

➤Sfilare i cavetti (4) dagli elettrodi, estrarre dal grup-

po portaugello (1) il gruppo supporto elica (8) do-

po aver allentato la vite (3, fig. 13, pag. 7).

➤Avvitare l’ugello (9) correttamente stringendolo

come mostrato in figura.

Attenzione

Al rimontaggio del gruppo portaugello avvitare il da-

do (3) come mostrato in figura sotto.

Ugello

Pressione

ritardatore

Pressione

pompa Portata

bruciatore

Regolazione

testa

Regolazione serranda aria

Piccola fiamma Grande fiamma Piccola fiamma Grande fiamma

GPH Angolo bar bar kg/h ± 4% Tacca Tacca Tacca

3,00 60° 9 15 13,5 0 0,4 1,3

3,50 60° 9 15 15,7 0 0,5 2,0

4,00 60° 9 15 18,0 2 0,7 2,5

4,50 60° 9 15 20,2 4 0,8 3,0

5,00 60° 9 15 22,4 6 0,9 3,7

5,50 60° 9 15 24,7 8 1,1 5,8

6,00 60° 9 14 26,0 10 1,3 6,0

S7686

Fig. 12

SERRARE SENZA

PORTARE A BATTUTA

D5684

2788 7

4.3 REGOLAZIONE TESTA (vedi fig. 12, pag 6)

Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (6)

fino a che la tacca incisa sulla staffa di regolazione (7) coincide con il piano esterno del gruppo portaugello (1).

➤Nello schizzo, la testa è regolata per una portata di 4,00 GPH a 15 bar. La tacca 2della staffa di regolazione

coincide con il piano esterno del gruppo portaugello (1) come indicato in tabella.

4.4 REGOLAZIONE ELETTRODI (vedi fig. 13)

4.5 PRESSIONE POMPA E PORTATA ARIA

Il bruciatore per assicurare un’avviamento regolare

con qualsiasi tipo di caldaia è dotato di un dispositivo

idraulico, indipendente dall’apparecchiatura, che ridu-

ce la portata del combustibile e dell’aria.

All’accensione la pressione all’ugello è di 9 bar. Dopo

3 - 9 secondi passa automaticamente a 15 bar.

La portata dell’aria inizialmente tarata sulla piccola

fiamma, si porta automaticamente al cambio di pres-

sione sulla portata necessaria alla grande fiamma.

■REGOLAZIONE PICCOLA FIAMMA

D’ACCENSIONE (vedi fig. 14)

REGOLAZIONE SERRANDA ARIA

Svitare la vite (8) di circa 1 giro, in questo modo il

bruciatore rimane permanentemente in piccola fiam-

ma.

Allentare il dado (5), agire sulla vite (4) e portare

l’indice (6) sulla posizione desiderata. Quindi bloc-

care il dado (5) ed avvitare la vite (8).

REGOLAZIONE RITARDATORE IDRAULICO:

Viene tarato in fabbrica a 9 bar.

Il manometro per il controllo della pressione va

montato al posto del tappo (4, fig. 7, pag. 4).

Se è necessario ritarare tale pressione o se si pre-

ferisce cambiarla, basta agire sulla vite (7), sempre

dopo aver svitato la vite (8).

Per effettuare la regolazione seguire quanto indica-

to nella tabella a pagina 6. E’ comunque consigliabile tarare la CO2ad un valore non inferiore a 12%.

Appoggiare il gruppo supporto-eli-

ca (1) al portaugello (2) e bloccare

con la vite (3).

Per eventuali aggiustamenti allen-

tare la vite (4) e spostare il gruppo

elettrodi (5).

Per accedere agli elettrodi eseguire

l’operazione descritta al capitolo

“4.2 UGELLI CONSIGLIATI”(pag. 6).

D4019

4,5 – 0,5 mm

06 ÷7 mm

Fig. 13

13 2

5 4

LE MISURE DEVONO ESSERE RISPETTATE

ATTENZIONE

S7161

Fig. 14

2788 8

■REGOLAZIONE GRANDE FIAMMA (vedi fig. 14, pag. 7)

REGOLAZIONE SERRANDA ARIA

Allentare il dado (3), agire sulla vite (1) fino a portare l’indice (2) sulla posizione desiderata. Quindi bloccare il

dado (3).

REGOLAZIONE POMPA

Viene tarata in fabbrica a 15 bar.

Il manometro per il controllo della pressione va montato al posto del tappo (4, fig. 7, pag. 4).

Se è necessario ritarare tale pressione, o se si preferisce cambiarla, basta agire sulla vite (5, fig. 7, pag. 4).

All’arresto del bruciatore la serranda dell’aria si chiude automaticamente, fino ad una depressione max. al

camino di 0,5 mbar.

4.6 PROGRAMMA DI AVVIAMENTO

Segnalato dalla spia sull’apparecchiatura di comando e controllo (3, fig. 1, pag. 1).

5. MANUTENZIONE

Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in

conformità alle leggi e normative locali.

La manutenzione diventa essenziale per un buon funzionamento del bruciatore, evitando in questo modo

consumi eccessivi di combustibile e riducendo pertanto le emissioni inquinanti nell’ambiente.

Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al

bruciatore agendo sull’interruttore generale dell’impianto.

LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:

➤Controllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del

combustibile.

➤Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.

➤Effettuare la pulizia della fotoresistenza (7, fig. 1, pag. 1).

➤Rilevare il corretto consumo di combustibile.

➤Cambiare ugello, (vedi fig. 12, pag. 6) e verificare il corretto posizionamento degli elettrodi (fig. 13, pag. 7).

➤Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sull’elica di turbolenza.

➤Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi

indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:

●Temperatura dei fumi al camino, ●Contenuto della percentuale di CO2,●Contenuto di CO (ppm),

●Indice di opacità dei fumi, secondo la scala di Bacharach.

D5544~12s

Termos tato

Motore

Trasf. d’accensione

Valvola

Piccola fiamma

Spia blocco

Blocco per mancata accensione

Normale

~12s 5s

Grande fiamma

3 ÷ 9s

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RS 160/M BLU Guide de démarrage rapide

Riello

Riello 40 F5 Instructions d'installation

Riello

Riello RL 190/M Guide de démarrage rapide

Riello

Riello PRESS 140 P/N Guide de démarrage rapide

Riello

Riello Gulliver RG3 Guide de démarrage rapide

Riello

Riello RL 70 HS Manuel utilisateur

Riello

Riello RDB 2.2 BF GREENSTAR DANESMOOR 12/18 Guide de démarrage rapide

Riello

Riello RDB1R GRANT MILTON 20 kW Guide de démarrage rapide

Riello

Riello RL 70/E Guide de démarrage rapide

Riello

Riello FS10 Guide de démarrage rapide

Riello

Riello DB 4 LSM C13 Guide de démarrage rapide

Riello

Riello 40 GS20 Guide de démarrage rapide

Riello

Riello RS 28/M Guide de démarrage rapide

Riello

Riello RS 310/E ULX Guide de démarrage rapide

Riello

Riello RX 500 S/PV Mode d’emploi

Riello

Riello RS 190/M Guide de démarrage rapide

Riello

Riello RS 160/E O2 BLU Guide de démarrage rapide

Riello

Riello RS 160/M BLU Guide de démarrage rapide

Riello

Riello RDB 1 BF Guide de démarrage rapide

Riello

Riello 40 Series Guide de démarrage rapide

Riello

Riello Gulliver RG1RK Guide de démarrage rapide

Riello

Riello RLS 300/EV FGR Guide de démarrage rapide

Riello

Riello RL 28/M Guide de démarrage rapide

Riello

Riello 629 T80 Manuel de la liste des pièces

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
