Riello GAS 5 Guide de démarrage rapide

2915328 (1) - 01/2018

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Kit GPL

Kit Flüssiggas

Kit GPL

LPG Kit

Kit GPL

CODICE - CODE

CÓDIGO

MODELLO - MODELL - MODELE

MODEL - MODELO

TIPO - TYP

TYPE

3000659

3000809

GAS 5

GAS 5/2

GAS 5 P/M

517 T1

523 T1

535 T1

1 2915328

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. Nel dubbio, non utiliz-

zare il kit ricambio; rivolgersi al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

2915328 2

Kit GPL

2.1 Descrizione kit

Il kit consente ai bruciatori previsti per funzionamento a meta-

no, di bruciare GPL. Il kit si compone di:

2.2 Caratteristiche Tecniche

2.3 Trasformazione

Sulla testa del Gas 5, Gas 5/2 e Gas 5 P/M si sostituiscono l’elet-

trodo di accensione ed il gruppo distributore-disco di stabilizza-

zione per gas metano, con quelli per GPL.

Sul Gas 5 P/M va sostituita anche la sonda.

Procedere come segue:

Smontare l’elettrodo d’accensione e la sonda di ionizza-

zione.

Svitare dal tubo esterno 4) il gruppo distributore-disco di sta-

bilizzazione.

Togliere il tubo interno 5) e sostituirlo col nuovo tubo adatto

per GPL.

Avvitare al tubo esterno 4), serrandolo a fondo, il gruppo

distributore-disco di stabilizzazione per GPL 1) e 2).

Montare l’elettrodo d’accensione fornito a corredo, nella

posizione indicata in Fig. 1 e la sonda di ionizzazione nella

posizione prevista nelle istruzioni per gas metano. Per il

GAS 5 P/M montare la sonda diritta compresa nel kit.

Fissare in modo definitivo il disco di stabilizzazione sul distri-

butore mediante le viti con rosetta 3).

2.4 Regolazione testa di combustione

È la stessa prevista per funzionamento a metano.

2.5 Collegamenti elettrici

Per i collegamenti elettrici al bruciatore, fare riferimento al manuale d’istruzione del bruciatore stesso.

2 Kit GPL

Descrizione Quantità

Distributore 1

Disco di stabilizzazione 1

Targhetta autoadesiva 1

Elettrodo di accensione 1

Sonda dritta (solo per GAS 5 P/M) 1

Tubo interno 1

Libretto installatore 1

ATTENZIONE

Applicare la targhetta adesiva per funzionamento

a GPL vicino alla targhetta caratteristiche.

Prima di procedere con le operazioni di installa-

zione del kit, predisporre un adeguato sistema di

sollevamento.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di installa-

zione del kit.

Bruciatore GAS 5 (517 T1) GAS 5/2 (523 T1) GAS 5 P/M (535 T1)

Potenza termica 315 - 660 kW

270 - 570 Mcal/h

155 - 660 kW

134 - 570 Mcal/h

155 - 660 kW

134 - 570 Mcal/h

Pressione gas minima Per avere la massima potenzialità occorrono 21 mbar misurati al manicotto, con camera di combu-

stione a 0 mbar e gas con Pci = 22.200 kcal/m3

Pressione gas di massima 150 mbar

Combustibile GPL commerciale (C3H8 = 93 ÷ 94%)

Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3

PERICOLO

Togliere l’alimentazione elettrica al bruciatore,

agendo sull’interruttore generale dell’impianto.

ATTENZIONE

IMPORTANTE per GAS 5 P/M

Il rapporto tra la portata massima e la portata mi-

nima non deve essere superiore a 2. Il braccio

della farfalla gas deve essere spostato sul foro

con stampigliatura 60° (vedere in proposito il fo-

glio dell’istruzione del Gas 5 P/M).

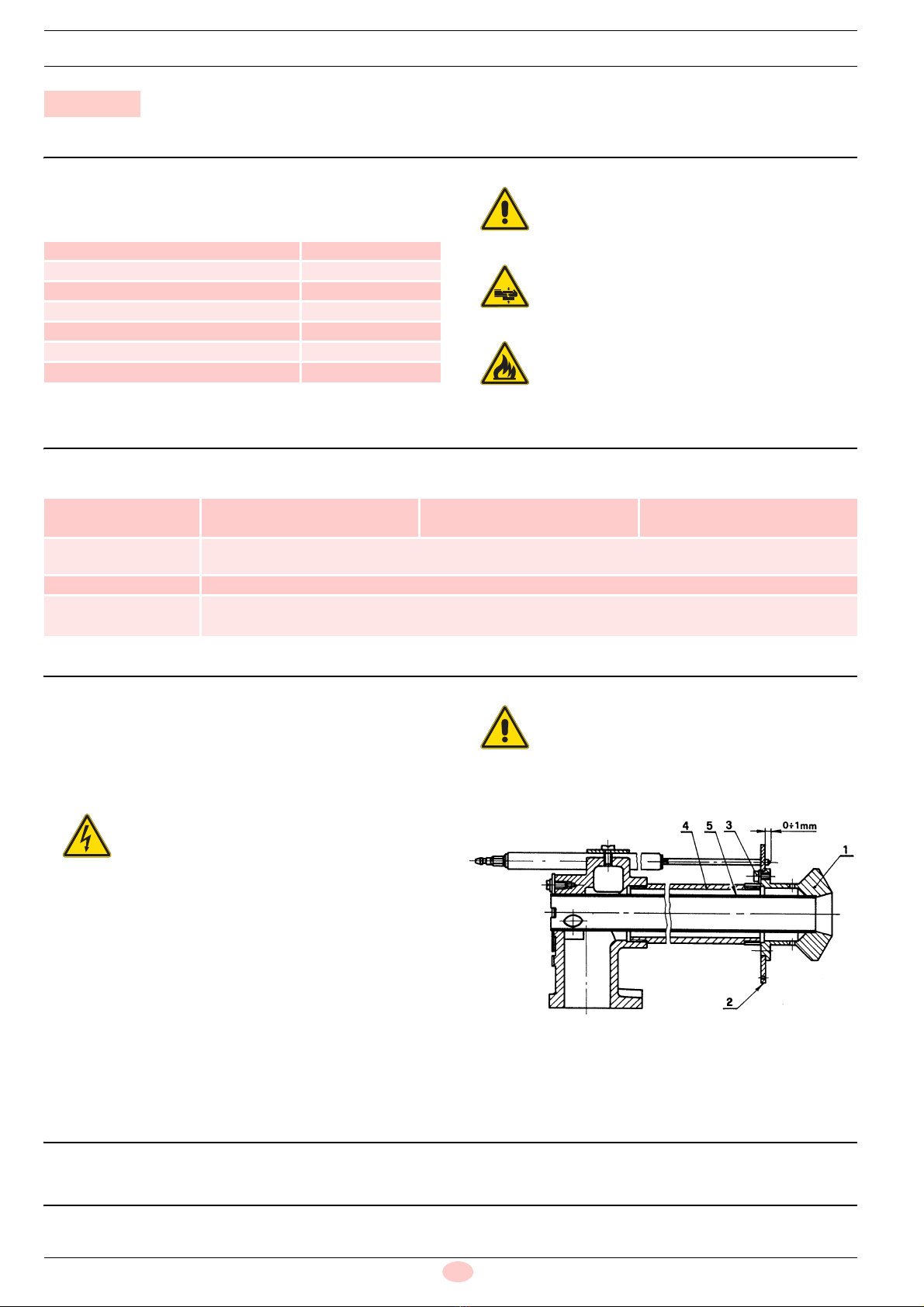

Fig. 1

D1338

3 2915328

Kit GPL

2.6 Pressione in camera di combustione

La pressione in camera di combustione è la stessa prevista per

funzionamento a metano.

2.7 Pressione gas e potenzialità

La Tab. A indica le perdite di carico minime lungo la linea di ali-

mentazione del gas in funzione della potenza massima del bru-

ciatore.

Tab. A

ATTENZIONE

Per valori di pressione differenti da quelli indicati

contattare il Servizio Tecnico.

Pressione: misurata sul manicotto con camera di

combustione a 0 mbar.

Se la camera di combustione è pressu-

rizzata la pressione necessaria è quella

del diagramma più il valore di pressuriz-

zazione.

Esempio: per poter sviluppare 450 kW è

necessaria una pressione di 14 mbar al

manicotto con camera a 0. Se la camera

è pressurizzata a +2 mbar la pressione

necessaria è di 14 + 2 = 16 mbar.

Potenzialità: massima ottenibile con:

– gas con Pci = 22.200 Kcal/m3;

– ghiera del gas regolata come indica-

to nelle istruzioni del Gas 5, Gas 5/2

e Gas 5 P/M al paragrafo “Regola-

zione testa di combustione”.

kW 1 p (mbar)

G31

320 10,0

358 11,1

396 12,2

433 13,4

471 14,5

509 15,7

547 16,9

584 18,1

Fig. 2

D1340

Pressione in camera di combustione

Fig. 3

D1339

Pressione gas (mbar)

Potenzialità

1 2915328

Kit Flüssiggas

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile, Bausätze, Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations-, Wartungs- und Ausbau-

arbeiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts. Im

Zweifelsfall das Ersatzteilkit nicht verwenden;

kontaktieren Sie den Lieferanten.

Warten Sie, bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

2915328 2

Kit Flüssiggas

2.1 Beschreibung des Kits

Der Kit macht es möglich die für den Methanbetrieb vorgesehe-

nen Brenner, mit Flüssiggas zu betreiben. Der Kit besteht aus:

2.2 Technische Daten

2.3 Umbau

Auf den Brennerköpfen der Brenner Gas 5, Gas 5/2 und

Gas 5 P/ M müssen folgende Teile für Erdgas mit den entspre-

chenden für Flüssiggas ausgetauscht werden: Zündelektrode

und die Gruppe Verteiler-Stabilisierungsscheibe.

Am Gas 5 P/M muss auch der Fühler ausgetauscht werden.

Gehen Sie dazu wie folgt vor:

Die Zündelektrode und die Ionisationssonde abmontieren.

Die Verteiler-Stabilisierungsscheibe Gruppe von äusseren

Rohr (4) abschrauben.

Das innere Rohr 5) abnehmen und mit jenem für Flüssiggas

austauschen.

Die Gruppe Verteiler-Stabilisierungsscheibe 1)-2) für Flüs-

siggas fest am äusseren Rohr 4) befestigen.

Die mitgelieferte Zündelektrode in die in Abb. 1 aufgezeigte

Position montieren. Der Ionisierungsfühler wird in die für

Erdgas vorgesehene Position montiert. Für den Gas 5 P/M

den im Kit enthaltenem geraden Fühler montieren.

Die Stabilisierungsscheibe mit Hilfe der Schrauben mit

Unterlegscheibe 3) definitiv auf dem Verteiler befestigen.

2.4 Flammkopfeinstellung

Ist die gleiche wie für den Methanbetrieb.

2.5 Elektrische Anschlüsse

Für die elektrischen Anschlüsse am Brenner wird auf die Bedienungsanleitung für den Brenner verwiesen.

2 Kit Flüssiggas

Beschreibung Stückzahl

Verteiler 1

Stabilisationsscheibe 1

Selbstklebeschild 1

Gerader Fühler (nur für GAS 5 P/M) 1

Zündelektrode 1

Innerer Rohr 1

Betriebsanleitungen 1

ACHTUNG

Das selbstklebende Kennschild für Flüssiggas-

Betrieb neben dem Typenschild anbringen.

Bevor mit den Installationsarbeiten des Kit begon-

nen werden kann, muss entsprechendes Hebe-

zeug vorbereitet werden.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Installationspha-

se des Kit.

Brenner GAS 5 (517 T1) GAS 5/2 (523 T1) GAS 5 P/M (535 T1)

Thermische Leistung 315 - 660 kW

270 - 570 Mcal/h

155 - 660 kW

134 - 570 Mcal/h

155 - 660 kW

134 - 570 Mcal/h

Niedrigster Gasdruck Zur Erzielung der Höchstleistung benötigt man 21 mbar gemessen an der Muffe, mit Brennkammer auf

0 mbar und Gas mit Heizwert Hu = 22.200 kcal/m3.

Gashöchstdruck 150 mbar

Brennstoff Handelsübliches Flüssiggas (C3H8 = 93 ÷ 94%)

Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3

GEFAHR

Die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

ACHTUNG

WICHTIG für GAS 4 P/M

Das Verhältnis zwischen max. Durchsatz und

min. Durchsatz darf nicht grösser als 2 sein. Der

Arm der Gasdrossel muss auf die Öffnung mit der

Beschriftung 60° gebracht werden (siehe Blatt der

Anleitungen für Gas 5 P/M).

Abb. 1

D1338

3 2915328

Kit Flüssiggas

2.6 Druck in der Brennkammer

Der Druck in der Brennkammer ist der gleiche wie für den Met-

hanbetrieb.

2.7 Gasdruck und Brennerleistung

Die Tab. A gibt die minimalen Strömungsverluste entlang der Ga-

sversorgungsleitung in Abhängigkeit von der Höchstleistung des

Brenners an.

Tab. A

ACHTUNG

Bei Druckwerten, die von den angegebenen ab-

weichen, nehmen Sie bitte Kontakt mit dem Tech-

nischen Kundendienst auf.

Druck: Gemessen an der Muffe bei 0 mbar feu-

erraumseitingem Druck. Sollte im Druck

sein, so ist der nötige Druck jener des

Diagrammes plus Druck-wert im Feuer-

raum.

Beispiel: um 450 kW zu erreichen,

benötigt man 14 mbar, gemessen an der

Muffe, bei 0 mbar feuerraumseitigem

Druck. Herrscht im Feuerraum ein Druck

von +2 mbar, beträgt der notwendige

Druck 14 + 2 = 16 mbar.

Leistung: Die maximale Leistung wird erreicht mit:

– Gas mit einem unteren Heizwert von

22.200 kcal/m3;

– Gas-Nutmutter, entsprechend der

Anteilungen der Brenner Gas 5,

Gas5/2 und Gas 5 P/M, Paragraf

“Brennkopfeinstellung”, eingestellt.

kW 1 p (mbar)

G31

320 10,0

358 11,1

396 12,2

433 13,4

471 14,5

509 15,7

547 16,9

584 18,1

Abb. 2

Feuerraumdruck D1340

D1339

Abb. 3

Gasdruck (mbar)

Brennerleistung

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello DB 6 LM C10 TC FS1 A0 T150 Guide de démarrage rapide

Riello

Riello RG2D Guide de démarrage rapide

Riello

Riello RG4S TL Guide de démarrage rapide

Riello

Riello RX 300 S/PV Guide de démarrage rapide

Riello

Riello DB 2 LSE FGR Guide de démarrage rapide

Riello

Riello RS 50/EV Guide de démarrage rapide

Riello

Riello DB 4 LSM C13 Guide de démarrage rapide

Riello

Riello 3433823 Guide de démarrage rapide

Riello

Riello RLS Series Guide de démarrage rapide

Riello

Riello 565 M Guide de démarrage rapide

Riello

Riello 3737750 Guide de démarrage rapide

Riello

Riello RS 70 Guide de démarrage rapide

Riello

Riello RS 70 Guide de démarrage rapide

Riello

Riello 521T80 Guide de démarrage rapide

Riello

Riello RS 68/EV ULX Guide de démarrage rapide

Riello

Riello RX80 S/PV Guide de démarrage rapide

Riello

Riello RS 810/EV BLU Guide de démarrage rapide

Riello

Riello F20 Guide de démarrage rapide

Riello

Riello Gulliver RG0.2R Guide de démarrage rapide

Riello

Riello DB 20 SE FGR TC FS1 FB A0 T150 Guide de démarrage rapide

Riello

Riello RL 28/M Guide de démarrage rapide

Riello

Riello Gulliver BS2D TL Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Instructions d'installation et d'utilisation

Riello

Riello Gulliver RG3 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
