Kit testa di combustione lunga

Kit für Flammkopfverlängerung

Kit tête de combustion longue

Long combustion head kit

Kit lange verbrandingskop

Kit cabezal de combustión largo

CODICE - CODE - CÓDIGO MODELLO - MODELL - MODEL

MODELO TIPO - TYPE - TYP

3000963 RG1 - RG1F - RG1R 363T1 - 364T1

3000982 RG1RK 362T1

3 2901898

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. Nel dubbio, non utiliz-

zare il kit; rivolgersi al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

2901898 4

Kit testa di combustione lunga

2.1 Descrizione kit

Il presente manuale fornisce le indicazioni per predisporre il bru-

ciatore al funzionamento con il Kit. Il kit testa di combustione lunga è un accessorio composto da:

2.2 Dimensioni

Tab. A

2.3 Installazione del kit

Per l’installazione del kit procedere come segue:

Smontare dal bruciatore di serie il boccaglio 1), il gruppo

elica - elettrodi 2), i cavi alta tensione 3) e l’ugello 8) (Fig. 2).

Sul portaspruzzo 7) avvitare la prolunga 5) e su questa

l’ugello 8) (Fig. 3).

2 Kit testa di combustione lunga

Descrizione Quantità

Prolunga 1

Boccaglio 1

Cavi alta tensione 2

Vite M4 x 12 (solo per codice 3000963) 1

Istruzione 1

Codice kit Tipo A

3000963 363T1 - 364T1 163

3000982 362T1 181

ATTENZIONE

Rispettare sempre le misure indicate in Fig. 1

Fig. 1

D6152

Ø 84

PERICOLO

Togliere l’alimentazione elettrica al bruciatore,

agendo sull’interruttore generale dell’impianto.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di svitamen-

to.

Fig. 2

D6153

123363T1

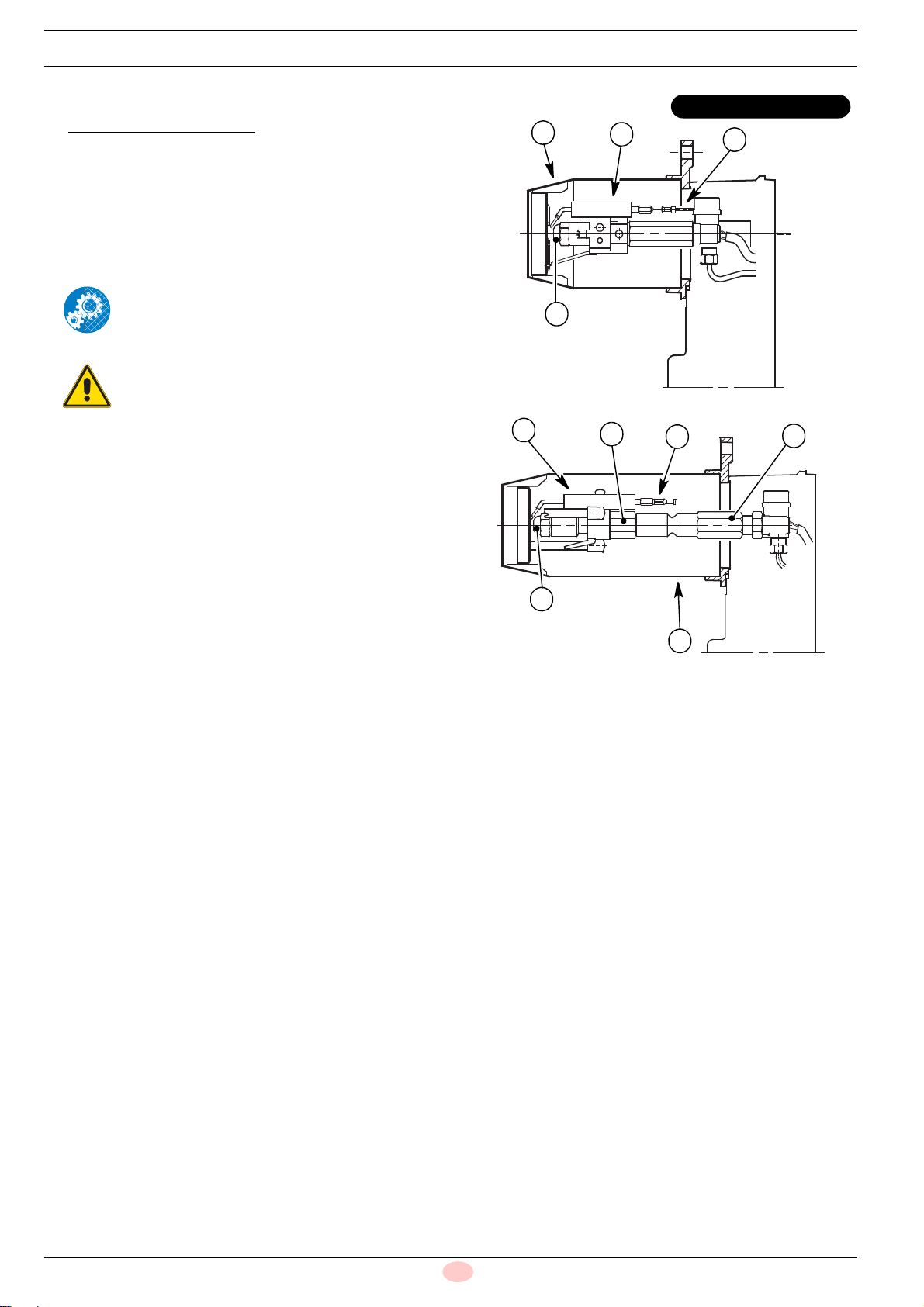

Fig. 3

D6154

2 5 47

5 2901898

Kit testa di combustione lunga

Montare il gruppo elica - elettrodi 2) sulla prolunga 5).

Solo per il codice 3000963, fissare il gruppo elica -

elettrodi 2) sulla prolunga 5) ed usare la vite M4 x 12 pre-

sente all’interno del kit (Fig. 4).

Per il posizionamento, fare riferimento all’istruzione del bru-

ciatore.

Collegare i nuovi cavi di alta tensione 4).

Montare il nuovo boccaglio 6) fissandolo mediante le 2 viti

(Fig. 5).

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

ATTENZIONE

Verificare la corretta funzionalità dei dispositivi di

regolazione, comando e sicurezza.

Fig. 4

D6155

123

362T1 - 364T1

Fig. 5

D6156

2547

2901898 7

Allgemeine Hinweise

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile, Bausätze, Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations-, Wartungs- und Ausbau-

arbeiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts. Im

Zweifelsfall das Kit nicht verwenden; kontaktieren

Sie den Lieferanten.

Warten Sie, bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

8 2901898

Kit Flammkopfverlängerung

2.1 Beschreibung des Kits

Dieses Handbuch liefert die Hinweise für die Vorbereitung des

Brenners auf den Betrieb mit dem Kit. Das Kit Flammkopfverlängerung ist ein Zubehör bestehend aus:

2.2 Abmessungen

Tab. A

2.3 Installation des Kits

Gehen Sie für die Installation des Kits wie folgt vor:

Bauen Sie aus dem serienmäßigen Brenner das Brenner-

rohr 1), die Gruppe Stauscheibe - Elektroden 2), die Hoch-

spannungskabel 3) und die Düse 8) (Abb. 2) aus.

Schrauben Sie am Düsenstock 7) die Verlängerung 5) und

darauf die Düse 8) (Abb. 3) ein.

2 Kit Flammkopfverlängerung

Beschreibung Stückzahl

Verlängerung 1

Brennerrohr 1

Hochspannungskabeln 2

Schraube M4 x 12 (nur für Code 3000963) 1

Anleitung 1

Code des Kit Typ A

3000963 363T1 - 364T1 163

3000982 362T1 181

ACHTUNG

Die in Abb. 1 angegebenen Maße sind immer ein-

zuhalten.

Abb. 1

D6152

Ø 84

GEFAHR

Die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Phase des Ab-

schraubens.

Abb. 2

D6153

123363T1

Abb. 3

D6154

2 5 47

2901898 9

Kit Flammkopfverlängerung

Montieren Sie die Gruppe Stauscheibe - Elektroden 2) auf

der Verlängerung 5).

Nur für den Code 3000963, befestigen Sie die Gruppe

Stauscheibe - Elektroden 2) an der Verlängerung 5), ver-

wenden Sie dazu die im Kit enthaltene Schraube M4 x 12

(Abb. 4).

Für die Positionierung wird auf die Gebrauchsanweisung für

den Brenner verwiesen.

Schließen Sie die neuen Hochspannungskabel 4) an.

Montieren Sie mithilfe der beiden Schrauben das neue Bren-

nerrohr 6) (Abb. 5).

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

ACHTUNG

Prüfen Sie die richtige Funktionsweise der Ein-

stell-, Steuer- und Sicherheitsvorrichtungen.

Abb. 4

D6155

123

362T1 - 364T1

Abb. 5

D6156

2547

11 2901898

Avertissements généraux

1.1 Garantie et responsabilité

Les droits à la garantie et à la responsabilité sont annulés en cas

de dommages à des personnes et/ou des choses, si ces domma-

ges sont dus à au moins une des causes suivantes:

intervention de personnel non autorisé;

exécution de modifications non autorisées sur l'appareil;

alimentation du brûleur avec des combustibles inappropriés;

défauts dans le système d'alimentation en combustible;

réparations et/ou révisions mal effectuées;

utilisation de composants, de pièces de rechange, de kits ou

d’accessoires en option non d’origine;

cas de force majeure.

Le fabricant décline, en outre, toute responsabilité pour le non-

respect des instructions de ce manuel.

– Le personnel doit toujours porter les équipements de protec-

tion individuelle prévus par la législation et suivre les indica-

tions du manuel.

– Le personnel doit respecter toutes les indications de danger

et précaution présentes sur l'appareil.

– Le personnel ne doit pas réaliser de sa propre initiative d'opé-

rations ou interventions n'étant pas de sa compétence.

– Le personnel est obligé de signaler à son responsable tout

problème ou danger rencontré.

1.2 Indications concernant la sécurité pour l'installation

1 Avertissements généraux

DANGER

Pour toute opération d'installation, d'entretien ou

de démontage, il faut débrancher l'appareil du ré-

seau électrique.

DANGER

Isoler l'alimentation en combustible.

ATTENTION

L'installation doit être faite par le personnel quali-

fié, comme indiqué dans ce manuel et conformé-

ment aux normes et aux dispositions en vigueur.

PRUDENCE

Après avoir déballé tous les éléments, contrôler

leur bon état. En cas de doute, ne pas utiliser le

kit; s'adresser au fournisseur.

Attendre le refroidissement total des composants

en contact avec des sources de chaleur.

Après avoir effectué toutes les opérations d'entre-

tien, de nettoyage ou de contrôle, remonter le ca-

pot et tous les dispositifs de sécurité et de

protection du brûleur.

2901898 12

Kit tête de combustion longue

2.1 Description du kit

Ce manuel fournit les indications pour préparer le brûleur au

fonctionnement avec le kit. Le kit de tête de combustion longue est un accessoire composé

de:

2.2 Dimensions

Tab. A

2.3 Installation du kit

Pour l'installation du kit, procéder comme suit :

Démonter du brûleur fourni de série, l'embout 1), le groupe

accroche flamme-électrodes 2), les câbles haute tension 3)

et le gicleur 8) (Fig. 2).

Sur le porte-gicleur 7), visser la rallonge 5) et sur celle-ci le

gicleur 8) (Fig. 3).

2 Kit tête de combustion longue

Description Quantité

Rallonge 1

Buse 1

Câbles haute tension 2

Vis M4 x 12 (seulement pour code 3000963) 1

Notice d'instructions 1

Code du kit Type A

3000963 363T1 - 364T1 163

3000982 362T1 181

ATTENTION

Toujours respecter les mesures indiquées sur la

Fig. 1.

Fig. 1

D6152

Ø 84

DANGER

Couper l'alimentation électrique du brûleur, en ap-

puyant sur l'interrupteur général de l'équipement.

Faire attention aux gouttes de combustible qui

peuvent couler en dévissant.

Fig. 2

D6153

123363T1

Fig. 3

D6154

2 5 47

Autres manuels pour GULLIVER RG1

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RS 250/EV Guide de démarrage rapide

Riello

Riello RLS 70/EV Guide de démarrage rapide

Riello

Riello RL 190 Guide de démarrage rapide

Riello

Riello Riello F10 Guide de démarrage rapide

Riello

Riello Gulliver BS3/M TXL Guide de démarrage rapide

Riello

Riello 652 T1 Guide de démarrage rapide

Riello

Riello DB9 LSE C13 TC FS1 A0 Guide de démarrage rapide

Riello

Riello 464M Guide de démarrage rapide

Riello

Riello PRESS 140 T/N ECO Guide de démarrage rapide

Riello

Riello RS 50/EV Guide de démarrage rapide

Riello

Riello RL 34 MZ Guide de démarrage rapide

Riello

Riello 40 FS10 Guide de démarrage rapide

Riello

Riello GI/EMME 400 Guide de démarrage rapide

Riello

Riello G 24 Guide de démarrage rapide

Riello

Riello RL/E Series Guide de démarrage rapide

Riello

Riello 20194153 Guide de démarrage rapide

Riello

Riello 40 FS5 Guide de démarrage rapide

Riello

Riello RS 650/E BLU Guide de démarrage rapide

Riello

Riello RDB2 90 Guide de démarrage rapide

Riello

Riello RS 50/E Guide de démarrage rapide

Riello

Riello GAS 6 Guide de démarrage rapide

Riello

Riello RS BLU Series Guide de démarrage rapide

Riello

Riello RLS 70 Guide de démarrage rapide

Riello

Riello RG4S Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
