Riello 40 G5 Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Manuel d’entretien

Installation, use and maintenance instructions

Instrucciones para la instalación, uso y mantenimiento

Installatie-, gebruiks- en onderhoudsvoorschriften

Oδηγίες εγκατάστασης, χρήσης και συντήρησης

2902346 (11) - 02/2022

Bruciatori di gasolio

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

Quemador de gasóleo

Stookoliebrander

Καυστήρας Πετρελαίου

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una etapa

Eentrapsbranders

Μονοβάθμιοι

CODICE CODE - CÓDIGO

ΚΩΔΙΚΟΣ

MODELLO - MODELL - MODELE

MODEL - MODELO - ΜΟΝΤΕΛΟ

TIPO - TYP - TYPE

TIPO - ΤΥΠΟΣ

3744512 RIELLO 40 G5 445T1

Istruzioni originali

Übersetzung der Originalen Anleitungen

Traduction des instructions d’origine

Translation of the original instructions

Traducción de las instrucciones originales

Vertaling van de originele instructies

Μετάφραση των γνήσιων οδηγιών

2346 1I

ITALIANO

DATI TECNICI

Bruciatore con marcatura CE in conformità alle Direttive CEE: 2014/30/UE - 2014/35/UE - 2006/42/CE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

TIPO 445T1

Potenza termica - Portata 28 – 60 kW – 2.3 – 5 kg/h

Combustibile Gasolio, viscosità 4 6 mm2/s a 20°C

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 0.75A assorbiti – 2850 rpm – 298 rad/s

Condensatore 4 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione 7 – 15 bar

Potenza elettrica assorbita 0.130 kW

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Viti fissa serranda

7– Martinetto con serranda

8– Pulsante di sblocco con

segnalazione di blocco

9– Flangia con schermo isolante

10 – Vite regolazione testa di combustione

FUNZIONAMENTO MARTINETTO 7)(Fig. 1)

Si raccomanda fortemente un controllo periodi-

co del funzionamento della pressione della pom-

pa (annualmente o ancor meglio

semestralmente, se il funzionamento del brucia-

tore è continuo).

Se il valore è inferiore a 1 bar rispetto a quello

della taratura iniziale, verificare la pulizia della

pompa e dei filtri di linea.

Nel caso in cui la pressione non sia ripristinabile,

si prega di sostituire la pompa al fine di garantire

che, durante il tempo di preventilazione, la pres-

sione sia almeno di 3,7 bar.

PERICOLO

5123

Fig. 1

D8067

2346 2I

MATERIALE A CORREDO

CAMPO DI LAVORO

DIMENSIONI

Quantità Descrizione

Tubi flessibili con nipples

Flangia con schermo isolante

Viti e dadi per flangia di fissaggio

alla caldaia

Gruppo manutenzione

Vite e dadi per flangia

Passacavo

0,8

0,4

2345kg/h

25 30 60 kW35 40 45 50 55

0,2

0,6

2,3

Portata combustibile

Potenza termica

D5226

Pressione in camera di

combustione – mbar

D5554

Flangia Bruciatore

272 107 236

130

45°

ø89

233

180

75 72

150

45°

2346 3I

INSTALLAZIONE

FISSAGGIO ALLA CALDAIA

Applicare sulla flangia (1) la vite e i due dadi, (vedi Fig. 2).

Allargare, se necessario, i fori dello schermo isolante (5), (vedi Fig. 3).

Fissare la flangia (1) alla portina della caldaia (4) mediante le viti (2) e (se necessario) i dadi (3) interpo-

nendo lo schermo isolante (5), (vedi Fig. 4).

POSIZIONE DI MANUTENZIONE

Accessibilità alla testa di combustione, elica/gruppo elettrodi e ugello, (vedi Fig. 5).

Estrarre il bruciatore dalla caldaia, dopo aver allentato il dado di fissaggio della flangia.

Agganciare il bruciatore alla flangia (1), rimuovendo la testa di combustione (6) dopo aver svitato le viti di fis-

saggio (7).

Rimuovere il gruppo supporto elica (9) dal portaugello (8) dopo aver svitato la vite di fissaggio.

Avvitare l'ugello (10).

Fig. 6

Verificare che il bruciatore una volta installato sia leggermente

inclinato verso il basso.

(Vedi Fig. 6).

Il bruciatore è predisposto per ricevere i tubi di alimentazione del

gasolio da entrambi i lati.

D5572

D5012

Fig. 2 Fig. 3

E9022

D8058

Fig. 4

Fig. 5

D8056 D8057

2346 4I

IMPIANTI IDRAULICI

Attenzione: Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu-

sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

Non si deve superare la depressione

max. di 0,4 bar (30 cm Hg). Oltre tale

valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni sia-

no a perfetta tenuta.

Negli impianti in depressione si

consiglia di far arrivare la tubazione

di ritorno alla stessa altezza della

tubazione di aspirazione. In questo

caso non è necessaria la valvola di

fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la val-

vola di fondo è indispensabile.

Questa soluzione è meno sicura della

precedente per la possibile mancanza

di tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere

l’innesco. Se avviene il blocco prima

dell’arrivo del combustibile, attendere

20 secondi almeno, poi ripetere l’ope-

razione.

È necessario installare un filtro sulla linea di alimentazione del combustibile.

metri

Lmetri

ø i

8 mm

ø i

10 mm

0,5

1,5

100

IMPORTANTE

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere la vite di by-pass (A).

(Vedi figura a lato).

metri

Lmetri

ø i

8 mm

ø i

10 mm

0.5

1.5

3.5

100

H max. 4 m

max. 4 m

min. 0.1 m

D5219

D5220

D5199

H= dislivello.

L= max. lunghezza del tubo

di aspirazione.

ø i = diametro interno del tubo.

INNESCO POMPA

Allentare l’attacco del vacuometro (5, Fig. 1) ed

attendere la fuoriuscita del combustibile.

2346 5I

COLLEGAMENTI ELETTRICI

S7026

A321

Marrone

Bianco (50V)

Blu

Motore

Condensatore

Termostato di limite

Neutro

T6A

Nero

NOTE:

– Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi

locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

– Per togliere l’apparecchiatura dal bruciatore;

allentare la vite (A) (vedi figura) e tirare nel

senso della freccia.

– Il sensore fiamma è montato direttamente

nell’apparecchiatura (sotto il trasformatore di

accensione) su un supporto ad innesto rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i ter-

mostati.

ATTENZIONE

Non collegare la messa a terra del bruciatore al

terminale dell'indicatore di guasto. Ciò po-

trebbe causare la distruzione dell’apparecchia-

tura.

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

D5228

Nero

ATTENZIONE

Non scambiare il neutro con la fase.

Termostato di sicurezza

Segnalazione di blocco a distanza

(230V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore generale

ESEGUITO DALL’INSTTALLATORE

2346 6I

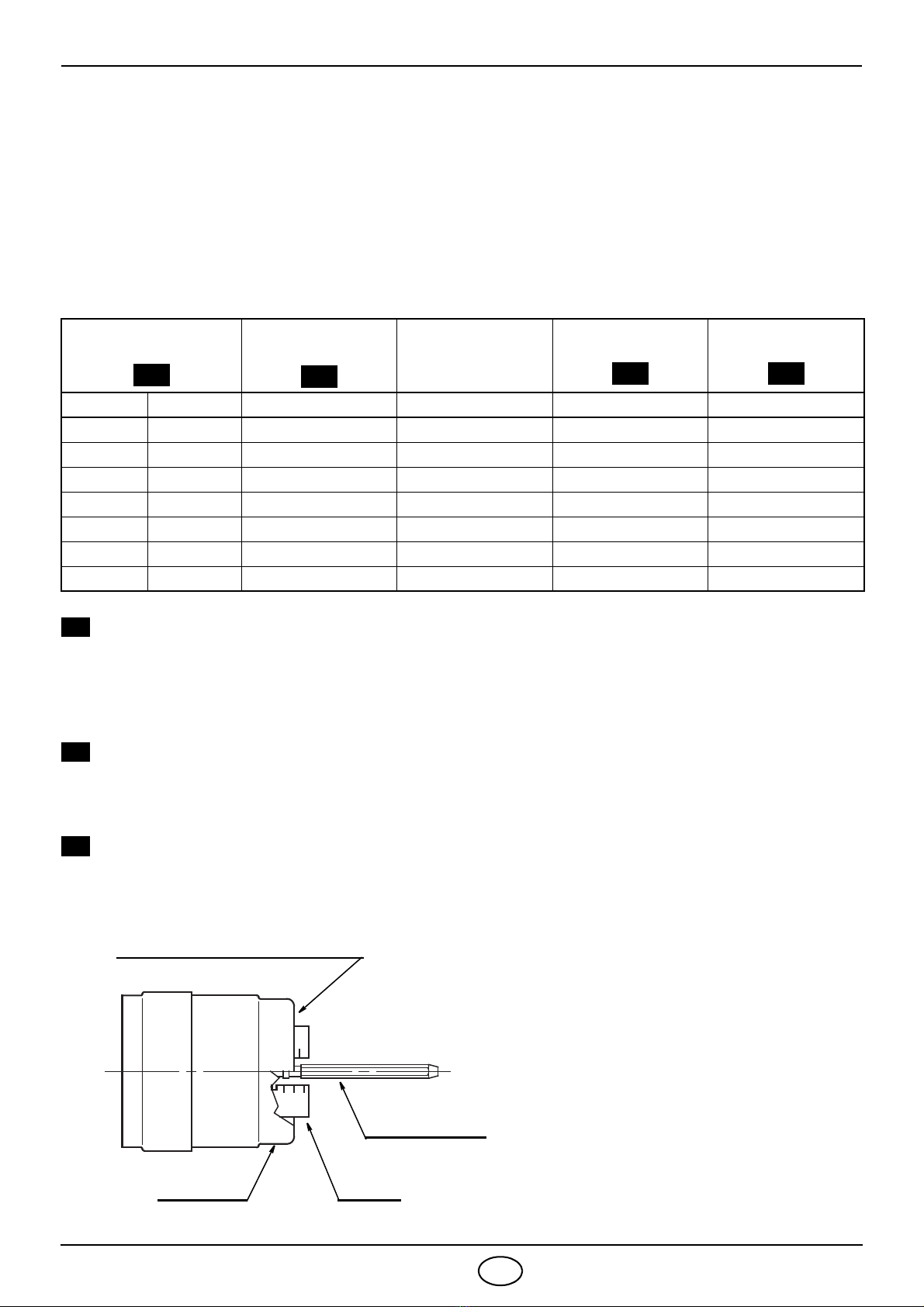

REGOLAZIONE COMBUSTIONE

In conformità con la Direttiva Rendimento EN 267, l’applicazione del bruciatore alla caldaia, la re-

golazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della cal-

daia stessa, compreso il controllo della concentrazione di CO e CO2nei fumi, della loro

temperatura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti l’ugello, la pressione della pompa e la

regolazione della serranda, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN 267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20°C.

UGELLI CONSIGLIATI : Monarch tipo R - NS ; Delavan tipo W - A - E

Steinen tipo H - Q ; Danfoss tipo H

Angolo: 60° : Nella generalità dei casi.

80° : In caso di stacco fiamma nelle accensioni a basse temperature.

PRESSIONE POMPA12 bar : La pompa lascia la fabbrica tarata a tale valore.

14 bar : Migliora l’aggancio fiamma all’elica. È quindi indicata per le

accensioni a basse temperature.

REGOLAZIONE TESTA:Va fatta all’atto del montaggio dell’ugello, con boccaglio

smontato. Dipende dalla portata del bruciatore e si esegue

ruotando l’asta di regolazione fino a che il piano terminale

del boccaglio collima con la tacca indicata in tabella.

Ugello Pressione

Pompa Portata Brucia-

tore

Regolazine testa

di combustione Regolazione

Serranda Aria

GPH Angolo bar kg/h ± 4% Tacca Tacca

0.60 60°/80° 11 2.3 1.5 2

0.65 60°/80° 12 2.6 2 2.2

0.75 60° 12 3.0 2.5 2.5

0.85 60° 12 3.4 3 3

1.00 60° 12 4.0 4 4.5

1.10 60° 12 4.4 5 6

1.25 60° 12 5.0 6 7

Nello schizzo a lato la testa è regolata

per una portata di 0,85 GPH a 12 bar.

La tacca 3del parzializzatore coincide

con il piano esterno del boccaglio come

indicato in tabella.

135

Boccaglio

Asta di regolazione

Parzializzatore

Piano terminale boccaglio

D5232

2346 7I

Le regolazioni della testa indicate in tabella vanno bene nella generalità dei casi. L’adattamento della

portata del ventilatore all’impianto va fatta normalmente solo con la serranda dell’aria.

Se eventualmente si vuole ritoccare successivamente, con bruciatore funzionante, anche la regola-

zione della testa, agire sull’asta (1) con chiave fissa a 6 mm (2) come segue:

Ruotare verso destra: (segno +), per aumentare la

quantità di aria immessa in camera di combustione e

diminuire la sua pressione. La CO2diminuisce e

l’aggancio fiamma al disco di turbolenza migliora.

(Regolazione indicata per accensioni a basse tempera-

ture).

Ruotare verso sinistra: (segno –), per diminuire la

quantità di aria immessa in camera di combustione ed

aumentare la sua pressione. La CO2 migliora e l’aggan-

cio fiamma si riduce. (Regolazione sconsigliata per

accensioni a basse temperature).

Non spostare, in ogni caso, la regolazione della testa

oltre una tacca dal valore indicato in tabella. Una tacca

corrisponde a tre giri dell’asta. Un foro (3) alla sua

estremità facilita il conto dei giri.

REGOLAZIONE SERRANDA ARIA:

La serranda mobile (A), azionata dal martinetto (B),

assicura l’apertura completa della bocca di aspirazione.

La regolazione della portata d’aria si effettua agendo

sulla serranda fissa (C) dopo aver allentato le viti (D).

Una volta raggiunta la regolazione ottimale avvitare

completamente le viti (D) per assicurare il libero movi-

mento della serranda mobile (A).

La regolazione riportata in tabella si riferisce al brucia-

tore con cofano montato e camera di combustione con

depressione zero.

Tale regolazione è puramente indicativa. Ogni impianto

ha condizioni di funzionamento sue proprie, non preve-

dibili: portata effettiva dell’ugello, pressione o depressi-

one in camera di combustione, eccesso d’aria

necessario; ecc.

Tutte queste condizioni possono richiedere una diversa

regolazione della serranda.

È importante tenere conto che la portata d’aria del ventilatore è differente a seconda che il

bruciatore abbia il cofano smontato o montato.

Pertanto è opportuno procedere come segue:

– regolare la serranda come indicato in tabella (4 pagina 6);

– montare il cofano avvitando per semplicità solo la vite superiore;

– controllare il bacharach;

– se occorre variare la portata d’aria, allentare la vite del cofano, toglierlo, agire sulla serranda,

rimontare il cofano e quindi ricontrollare il bacharach.

2 3

D8068

A B

D5555

2346 8I

POSIZIONAMENTO ELETTRODI (Vedi Fig. 7)

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

REGOLAZIONI PER EVITARE LO STACCO DELLA FIAMMA ALL’ACCENSIONE

DEL BRUCIATORE

Questo inconveniente è possibile quando la temperatura del gasolio scende sotto i +8°C.

1) CORRETTA POSIZIONE DEGLI ELETTRODI

Vedi Fig. 7.

2) REGOLAZIONE POMPA

La pompa viene tarata in fabbrica a 12 bar di pressione.

Quando la temperatura del gasolio scende sotto i +8°C, aumentare la pressione a 14 bar.

3) REGOLAZIONE TESTA DI COMBUSTIONE

Regolare la testa una tacca più aperta di quanto previsto nell’istruzione.

Esempio: nell’istruzione è previsto di regolare la testa sulla tacca 3. La regolazione va fatta

invece sulla tacca 4.

4) REGOLAZIONE SERRANDA VENTILATORE

Regolare la serranda riducendo l’eccesso d’aria sino a che il numero di Bacharach non sia pros-

simo a 1.

(Cioè una combustione con il minimo eccesso d’aria).

y

2,5 mm

r

0,3 mm

ATTENZIONE:

LE MISURE DEVONO

ESSERE RISPETTATE

D5230

Attenzione:

Prima di smontare o montare

l’ugello allentare la vite (A) e spo-

stare in avanti gli elettrodi.

Fig. 7

Normale Blocco per mancata accensione

Termostato

Motore

Trasformatore di acc.

Valvola

Fiamma

Spia blocco

D5229

~12s ~12s ~5s

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello Gulliver RG3 Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Guide de démarrage rapide

Riello

Riello 40 Series Guide de démarrage rapide

Riello

Riello RG2 Guide de démarrage rapide

Riello

Riello Gulliver BS1/M Guide de démarrage rapide

Riello

Riello FS10 Guide de démarrage rapide

Riello

Riello RDB2 Guide d'installation

Riello

Riello GAS 5 P/M Guide de démarrage rapide

Riello

Riello RS 45/E BLU Guide de démarrage rapide

Riello

Riello RDB 1 26 Guide de démarrage rapide

Riello

Riello RL 34 MZ Manuel utilisateur

Riello

Riello Gulliver RG3 Guide de démarrage rapide

Riello

Riello RS 300/EV BLU Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Instructions d'installation et d'utilisation

Riello

Riello RS 1000/EV FGR Guide de démarrage rapide

Riello

Riello G10 LC Guide de démarrage rapide

Riello

Riello DB 6 SM CO1 A0 Guide de démarrage rapide

Riello

Riello RS 650/E BLU Guide de démarrage rapide

Riello

Riello RG5D Guide de démarrage rapide

Riello

Riello Gulliver RG0.2R Guide de démarrage rapide

Riello

Riello 40 F10 A Instructions d'installation

Riello

Riello RX 180 S/PV Guide de démarrage rapide

Riello

Riello 521T80 Guide de démarrage rapide

Riello

Riello RS 100 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
