Riello G20I Guide de démarrage rapide

2902356 (5) - 07/2014

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

Quemador de gasóleo

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una etapa

CODE - CÓDIGO MODELL - MODELE - MODEL

MODELO TYP - TYPE - TIPO

3748409 G20I 484T1

2356

TECHNISCHE MERKMALE

◆

Für die Verwendung an den Warmlufterzeugern, muß der Brenner mit dem Ölfeuerungsautomaten

Typ 479SE oder Typ 539SE ausgerüstet werden.

◆

Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: Maschinenrichtlinie 2006/42/EG, Nieder-

spannungsrichtlinie 2006/95/EG, Elektromagnetische Verträglichkeit 2004/108/EG und Wirkungsgra-

drichtlinie 92/42/EWG.

◆

Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529.

◆

CE-Reg.-Nr. : 0036 0259/99 nach 92/42/EWG.

Feuerungswärmeleistung - Durchsatz 71 / 95

240 kW – 6 / 8

20 kg/h

Brennstoff Heizöl-EL, Viskosität 4 ÷ 6 mm

/s bei 20°C

Stromversorgung Einphasig, 230V ± 10%

50Hz

Motor Stromaufnahme 1,5A – 2750 U/min – 288 rad/s

Kondensator 5 µF

Zündtransformator Sekundärspannung 8 kV – 16 mA

Pumpe Druck: 7 ÷15 bar

Leistungsaufnahme 0,33 kW

D8078

1– Rücklaufleitung

2– Saugleitung

3– Manometeranschluss

4– 2. Stufe Druck-Regulierspindel

5– Vakuummeteranschluss

6– Luftsteuerungen mit Luftklappe

7– Brennerkopfeinstellschraube

8– Entstörknopf mit Störsignal

9– Flansch mit Isolierdichtung

10 – 1. Stufe Druck-Einstellung

11 – Ekonomiser

MITGELIEFERTES ZUBEHÖR

Menge Beschreibung

Ölschläuche mit Nippel

Flansch mit Isolierdichtung

Schrauben und Mutter für Flansch

Wartungsystem

Schraube mit zwei Muttern für Flansch

Aussenfühler

7- poliger Stecker

4- poliger Stecker

Abb. 1

2356

BETRIEBSBEREICH

(nach EN 267)

ABMESSUNGEN

3,2

1,6

4 6 8 Heizöldurchsatz - kg/h

60 90 Brennerleistung - kW

D5819

120 150 180 210 240

0,8

2,4

Druck im Feuerraum

mbar

10 12 16 2014

4,0

18 22

Flansch Brenner

350 118 295

160

45°

125

298

230

D5283

213

99 99

190

45°

2356

INSTALLATION

BRENNERMONTAGE

➤

Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2).

➤

Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3).

➤

Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit

Isolierdichtung (5) montieren (siehe Abb 4).

WARTUNGSPOSITION

Zugänglichkeit zum Brennkopf, zur Stauscheibe - Elektrodengruppe und zur Düse, (siehe Abb. 5)

➤

Den Brenner vom Kessel abnehmen, zuvor die Befestigungsmutter vom Flansch abschrauben.

➤

Den Brenner an den Flansch (1) hängen, den Brennkopf (6) abnehmen, nachdem man vorher die Schrau-

ben (7) gelockert hat.

➤

Den Stauscheibenhalter (9) vom Düsenstock (8) abziehen, nachdem die Befestigungsschraube geloc-

kert wurde.

➤

Die Düse (10) herausschrauben.

Abb. 6

D5572

D5012

Abb. 2

Abb. 3

E9022

D8058

Abb. 4

110

Abb. 5

Prüfen, dass der Brenner nach der Installation leicht nach un-

ten geneigt ist. (Siehe Abb. 6).

Der Brenner ist so vorbereitet, dass die Gasölschläuche an

beiden Seiten angebracht werden können.

D8056 D8057

2356

ÖLANSAUGSYSTEME

Achtung: überprüfen, obdie Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird.

Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben.

Der Höchstunterdruck von 0,4 bar

(30 cm Hg) darf nicht überschritten

werden. Über diesem Wert bilden sich

im Brennstoff Gase.

Sich vergewissern, dass die Leitun-

gen dicht sind. Wir empfehlen, die

Rücklaufleitung in gleicher Höhe wie

die Saugleitung enden zu lassen. In

diesem Fall ist ein Fussventil überflüssig.

Sollte die Rücklaufleitung aber über

dem Niveau des Brennstoffes enden,

ist ein Fussventil unerlässlich. Diese

Lösung ist aufgrund einer möglichen

Undichtheit des Ventiles nicht so si-

cher wie die vorher beschriebene.

AUFFÜLLEN DER PUMPE

Den Brenner starten und das Auffüllen

abwarten. Sollte vor Eintritt des Brenn-

stoffes eine Störabschaltung erfolgen,

mindestens 20 Sekunden warten und

danach den Vorgang wiederholen.

Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einbauen.

Meter

L Meter

ø i

8 mm

ø i

10 mm

0,5

1,5

100

WICHTIGER HINWEIS

Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet.

Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu

entfernen. (Siehe die nahe Abb.).

Meter

L Meter

ø i

8 mm

ø i

10 mm

0,5

1,5

3,5

100

AUFFÜLLEN DER PUMPE

Den Verschluss des Vakuummeteranschlus-

ses (5, Abb 1) lösen und das Austreten des

Heizöls abwarten.

= Höhenunterschied.

= max. Länge der

Saugleitung.

ø i

= Innendurchmesser

der Leitung.

H max. 4 m

max. 4 m

min. 0.1 m

D5219

D5220

IN DEUTSCHLAND NICHT ZULÄSSIGE ANLAGE

D5809

2356

ELEKTRISCHES VERDRAHTUNGSSCHEMA

(50V)

Motor

Kondensator

Regelungthermostat

Nulleiter

Schalter mit

6A max.

230V

50Hz

L N

Begrenzer

Äußere Störlampe

(230V - 0,5 A max.)

1 N T1 T2 S3 B4

1 2

D5807

Sicherung

SERIENMÄSSIG AUSGEFÜHRT

7- poliger

7- Polige

Steckdose,

3 4 5 6 7 8 9 11 12

N L

Gelb/

1. Ventil

ACHTUNG

NULLEITER NICHT MIT DER PHASE VERWECHSELN

BEMERKUNGEN:

– Leiterdurchmesser 1 mm

– Die vom Installateur ausgeführten elektrischen Verbindungen

müssen den diesbezüglichen Landesbestimmungen

entsprechen.

Stecker,

Kessel

Brenner

Grün C D A E

A D

2. Ventil

Klemmleiste

des Steuergeräts

530SE

2061425

Ekonomiser

B5 T6 T7 T8

●

2. Stufe

Thermostat

●

Aussenfühler

Braun

Weiss

Blau

Schwarz

Grau

●

2. Stufe Thermostat oder Aussenfühler zwi-

schen T6 und T8 Klemmen anschliessen,

dabei die Brücke entfernen. (Ekonomiser

Funktion, Seite 11, sehen).

Betriebsstun-

denzähler

4- poliger

Stecker

4- polige

Steckdose

2356

Um das Steuergerät vom Brenner zu trennen: die Schraube (A) (siehe untere Abbildung) lösen

und in Richtung des Pfeiles ziehen.

KONTROLLE

Die Regelabschaltung des Brenners durch Ein- und Ausschalten der Thermostate überprüfen.

S7348

VERLAUF DES ELEKTRISCHEN KA-

BELS

1- Kabeldurchführung

2- Kabelbefestigung

3- Klemmleiste

4- Klemme für Aussenfühler oder

2. Stufe thermostat

5- 4- polige Steckdose für Aussenfühler

oder 2. Stufe Thermostat

6- 7- polige Steckdose für Brenner

N- Nulleiter

- Störlampe

L- Phase

- Brenner-Erdung

Der Photowiderstand ist im Steuergerät

(unter dem Zündtrafo) auf einem Schnell-

stecksockel angeordnet.

Zündtransformator

Photowiderstand

S7057

2356

EINSTELLUNG DER VERBRENNUNG

In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am

Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der

Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO

in den

Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur.

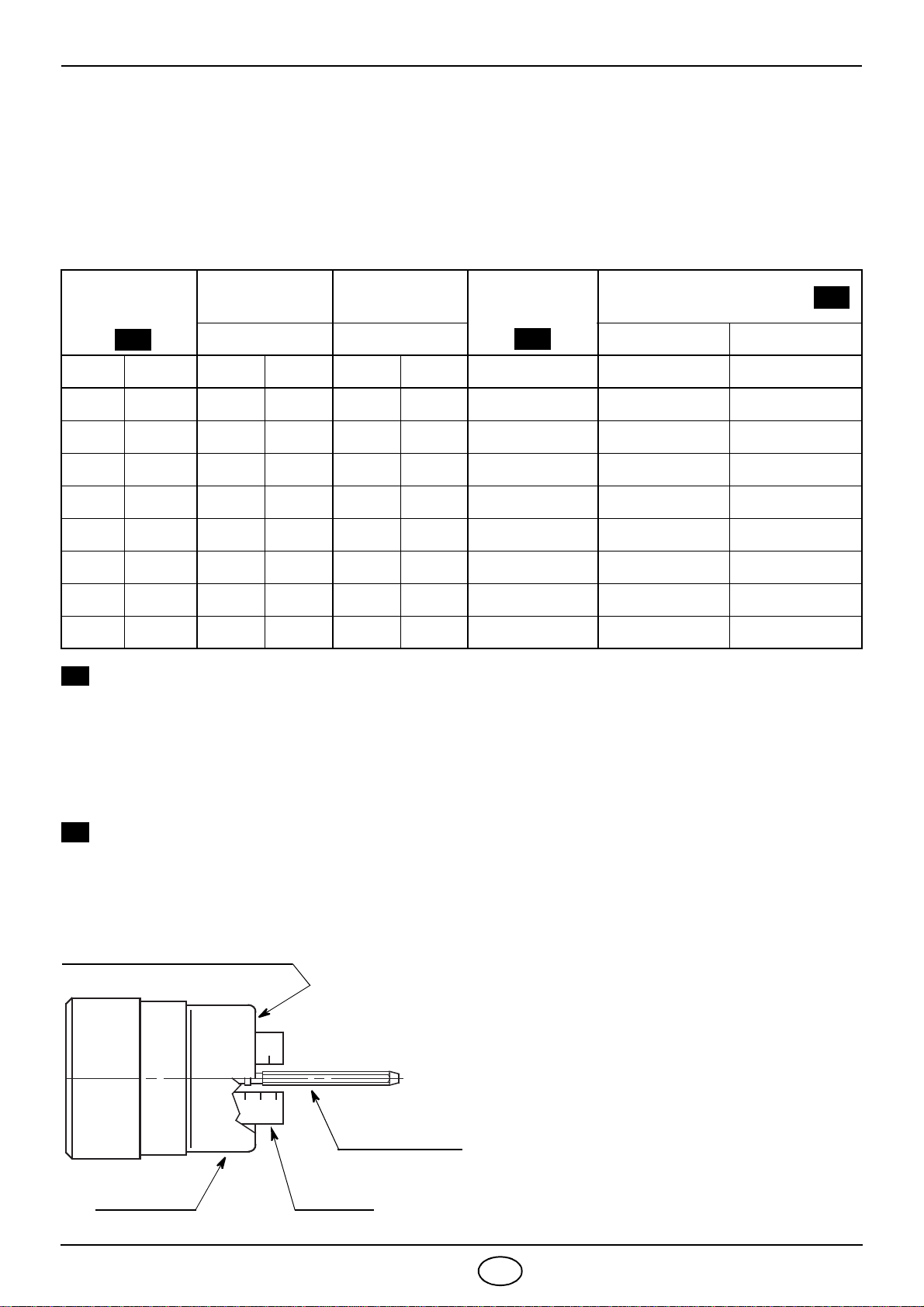

Nach der Kesselleistung, werden Düse, die Einstellungen des Brennkopfes und der Luftklappe,

gemäß folgender Tabelle bestimmt.

EMPFOHLENE DÜSEN :

Monarch Typ R - PLP ; Delavan Typ B - W

Steinen Typ S - SS ; Danfoss Typ S

Zerstäubungswinkel : 60° - in den meisten Fällen. Besonders geeignet zur Vermeidung

des Flammenschwundes während der Zündung.

45° - für schmale und lange Verbrennungskammern.

BRENNKOPFEINSTELLUNG

:wird während des Einbaus der Düse bei abmontiertem Bren-

nerrohr erledigt. Sie ist von dem Durchsatz des Brenners ab-

hängig und wird ausgeführt, indem man die Einstellspindel

soweit dreht, bis die Endebene des Brennerrohres mit der in

der Tabelle angegebenen Raste übereinstimmt.

Düse Pumpendruck Brenner-

Durchsatz Brennkopf-

Einstellung Luftklappeneinstellung

bar kg/h ± 4% 1. Stufe 2. Stufe

GPH Winkel 1. 2. 1. 2. Rastepunkt Rastepunkt Rastepunkt

1,75 60° 9 14 6,1 7,6 1 2,3 2,6

2,00 60° 9 14 7,0 8,7 1,5 2,5 3,0

2,25 60° 9 14 7,8 9,8 2 2,7 3,5

2,50 60° 9 14 8,7 10,8 2,5 2,9 3,8

3,00 60° 9 14 10,4 13,0 3,5 3,2 4,3

3,50 60° 9 14 12,2 15,2 4 3,5 5,0

4,00 60°/45° 9 14 13,9 17,3 5 4,5 6,5

4,50 60°/45° 9 14 15,6 19,5 6 5,0 8,0

D5284

In der seitlichen Abbildung, ist der Brennk-

opf auf einem Durchsatz von 3,00 GPH, bei

8/14 bar eingestellt.

Die Raste 3,5 des Anzeigers stimmt mit der

Endebene des Brennerrohrs überein, wie in

der Tabelle angegeben.

Brennerrohr

Einstellspindel

Anzeiger

Endebene des Brennerrohrs

135

2356

Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehr-

heit der Fälle.

Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe ausgeführt.

Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die

Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen:

Rechtsdrehung: (Zeichen +) um die im Feuerraum

eingeführte Luftmenge zu erhöhen und deren Druck

zu verringern. Der CO

Gehalt wird verringert und

das Ansetzen der Flamme an die Stauscheibe verbes-

sert sich. (Empfohlene Einstellung für Zündungen bei

Niedrigtemperaturen).

Linksdrehung: (Zeichen –) um die im Feuerraum

eingeführte Luftmenge zu verringern und deren Druck

zu erhöhen. Der CO

Gehalt verbessert sich und das

Ansetzen der Flamme an die Stauscheibe wird

schwächer. (Nicht zu empfehlen bei Zündungen bei

Niedrigtemperaturen).

In jedem Fall ist die Einstellung des Brennerkopfes

nicht weiter zu verschieben als um einen Rastepunkt

über dem in der Tabelle angegebenen Wert. Ein

Rastepunkt entspricht drei Umdrehungen der Spindel.

Markierung (3) am äussersten Ende der Spindel

vereinfacht die Zählung der Umdrehungen.

LUFTKLAPPENEINSTELLUNG

Die in der Tabelle beschriebenen Einstellungen beziehen sich auf den Brenner mit aufgesetzter

Haube und Null Unterdruck im Feuerraum. Diese Einstellungen haben nur informativen Wert (Grobe-

instellung). Jede Anlage hat eigene, nicht voraussehbare Arbeitsbedingungen: Effektivdurchsatz der

Düse, Über - oder Unterdruck im Feuerraum, notwendiger Luftüberschuss, usw. Alle diese

Betriebsbedingungen können eine unterschiedliche Einstellung der Luftklappe erfordern.

Es ist wichtig zu beachten, dass der Luftstrom des Gebläserades verschieden ist, je nachdem

der Brenner mit oder ohne Haube betrieben wird.

Daher wird empfohlen, wie folgt vorzugehen:

– die Luftklappe einstellen, wie auf der Tabelle (3)

beschrieben;

– die Brennerhaube, der Einfachheit halber, nur

mit der oberen Schraube festziehen;

– Russwert feststellen;

– sollte eine Veränderung in der Luftmenge not-

wendig sein, die Schraube der Haube lösen, die

Haube entfernen, die Luftklappe entsprechend

einstellen, die Haube erneut montieren und

schliesslich den Russwert wieder kontrollieren.

ANMERKUNG:

Arbeitet der Brenner mit einem höheren Durchsatz

als 18 kg/h, so muss die im Inneren der Haube

angebrachte Platte entfernt werden. (Siehe abbil-

dung).

2 3

D8068

PLATTE

S7352

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RL 190/M Guide de démarrage rapide

Riello

Riello P 140P/NA Guide de démarrage rapide

Riello

Riello RDB 3.2 50/70 Mistral Guide de démarrage rapide

Riello

Riello Gulliver RG4D Guide de démarrage rapide

Riello

Riello FS5 Guide de démarrage rapide

Riello

Riello G10 LC Guide de démarrage rapide

Riello

Riello 40 G5R Guide de démarrage rapide

Riello

Riello RDB2.2 BX 15-20 Guide de démarrage rapide

Riello

Riello RG3D Guide de démarrage rapide

Riello

Riello RLS 68/E MX Guide de démarrage rapide

Riello

Riello 20031173 Guide de démarrage rapide

Riello

Riello RS 68/EV O2 ULX Guide de démarrage rapide

Riello

Riello 3433723 Guide de démarrage rapide

Riello

Riello RS 68/E LN Guide de démarrage rapide

Riello

Riello RS 34/E MZ Guide de démarrage rapide

Riello

Riello MB8SM BLU Guide de démarrage rapide

Riello

Riello P 300 T/G Guide de démarrage rapide

Riello

Riello DB 16 SM C01 TC A0 FS1 T250 Guide de démarrage rapide

Riello

Riello RL 70/M Guide de démarrage rapide

Riello

Riello 3737750 Guide de démarrage rapide

Riello

Riello FS20D 591M Guide de démarrage rapide

Riello

Riello RS5 TL Guide de démarrage rapide

Riello

Riello DB 12 LSE FGR Guide de démarrage rapide

Riello

Riello RS 310/EV O2 BLU Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
