Riello 3479365 Guide de démarrage rapide

Istruzioni per installazione, uso e manuntenzione

Installations-, Bedienungs- und Wartungsanleitung

Instructions pour l'installation, l'utilisation et l'entretien

Installation, use and maintenance instructions

2915483 (13) - 02/2015

Bruciatori di gasolio

Öl-Gebläsebrenner

Brûleurs à fioul domestiques

Light oil burners

CODICE

CODE MODELLO - MODELL

MODELE - MODEL TIPO - TYP

TYPE

3479365 - 3479369 P 450 P/G 484 M1

3479366 - 3479370 P 450 P/G 484 M1

3479367 - 3479371 P 450 P/G 484 M1

3479368 - 3479372 P 450 P/G 484 M1

Funzionamento bistadio progressivo o modulante

Zweistufig gleitender oder modulierender Betrieb

Fonctionnement à deux allures progressives ou modulant

Progressive two-stage or modulating operation

5483

DATI TECNICI

DATI ELETTRICI

Tipo 484 M1

Potenza termica

Portata 1190 ÷ 5340 kW

100 ÷ 450 kg/h

Funzionamento Due stadi progressivi/modulante con kit

Combustibile Gasolio viscosità max. a 20 °C: 6 mm

/s (1,5° E)

Conformità direttive CEE 2004/108 - 2006/95 - 2006/42

Omologazione 0441/B

Codice 3479365 - 3479369

3479366 - 3479370 3479367 - 3479371

3479368 - 3479372

Alimentazione elettrica 3 ~ 230 V 50 Hz 3N ~ 400 V 50 Hz

Motore IE2

rpm

2920

230 - 400

46,8 - 27

2920

400 - 690

26,6 - 15,4

Trasformatore d’accensione Primario: 2A - Secondario: 2 x 6,5 kV - 35 mA

Potenza elettrica assorbita 18 kW

Grado di protezione IP 40

Codice 3479365 - 3479369

3479366 - 3479370 3479367 - 3479371

3479368 - 3479372

Alimentazione elettrica 3 ~ 230 V 50 Hz 3N ~ 400 V 50 Hz

Motore IE3

rpm

2880

230/400

46,8/27

2880

400/690

27/15,6

Trasformatore d’accensione Primario: 2A - Secondario: 2 x 6,5 kV - 35 mA

Potenza elettrica assorbita 18,7 kW 16,9 kW

Grado di protezione IP 40

5483

DESCRIZIONE DEL BRUCIATORE

In funzionamento la portata del bruciatore varia tra un massimo e un minimo.

La portata massima deve essere contenuta nel campo del lavoro sottoriportato.

La portata minima può scendere fino a 100 kg/h.

D2778

11 12 16 17 18

12 3 456 7 8 9 10

1- Raccordo di aspirazione

2- Regolatore pressione pompa

3- Raccordo di ritorno

4- Attacco manometro (G 1/4)

5- Attacco vacuometro (G 1/4)

6- Quadro comandi elettrici

7- Morsettiera

8- Pulsante di sblocco apparecchiatura con segnala-

zione di blocco

9- Passacavi

10 - Asta di trascinamento testa

11 - Camma di regolazione aria

12 - Servomotore

13 - Modulatore (solo per modulanti)

14 - Trasformatore d’accensione

15 - Eccentrico regolazione pressione di ritorno

16 - Pressostato

17 - Manometro pressione sul ritorno

18 - Manometro pressione in mandata

Quantità Materiale a corredo

2 Tubi flessibili

2 Nipples

4 Viti

1 Schermo per flangia

1 Avviatore

8 Passacavi

2 Prolunghe (solo per T.L.)

DIMENSIONI

* Ottenibile con distanziale da chiedere a parte

13 14 15

D2904

Fig. 1

5483

PRESSIONE IN CAMERA DI COMBUSTIONE - PORTATA MASSIMA

310

M20

D2779

mbar

kg/h

FISSAGGIO DEL BRUCIATORE ALLA CALDAIA

Per separare il bruciatore dal boccaglio in ghisa procedere come segue:

- Togliere il coperchio (1), la copiglia e il perno (2), i dadi (3) e le viti (4).

- Sfilare il boccaglio dal bruciatore per circa 100÷120 mm, sganciare la forcella di trascinamento della testa (6)

togliendo le copiglie (5).

- A questo punto si può sfilare completamente il boccaglio dai perni (7).

- Fissare il boccaglio alla caldaia interponendo la guarnizione isolante (8).

- Dopo aver montato l’ugello prescelto, infilare il bruciatore sui perni (7) lasciandolo aperto per circa 100÷120 mm.

- Rimontare la forcella (6) agganciadola con le copiglie (5).

- Chiudere completamente il bruciatore fissandolo con le viti (4), montare i dadi (3), il perno e la copiglia (2).

Apertura del bruciatore per manutenzione

Ripetere le operazioni sopra descritte senza togliere i dadi (3).

Sollevando il bruciatore per mezzo dei ganci è possibile fissarlo alla caldaia senza separarlo dal boccaglio in ghi-

sa.

Per la sporgenza del-

la testa di combustio-

ne seguire le

indicazioni fornite dal

costruttore della cal-

daia.

Per caldaie con cassa fumo anteriore eseguire una

opportuna protezione in materiale refrattario sulla

parte della testa sporgente in camera di combustio-

ne.

100÷120mm

1234768

2590

FORATURA PIASTRA CAL-

DAIA E SPORGENZA TE-

STA DI COMBUSTIONE

D2783

5483

IMPIANTI IDRAULICI

Non si deve superare la depressione massima di 0,45 bar (35 cm Hg). Oltre tale valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni siano a perfetta tenuta.

Quando la cisterna è ad un livello inferiore del bruciatore, si consiglia di far arrivare la tubazione di ritorno alla

stessa altezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

Se la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile. Questa solu-

zione è meno sicura della precedente per la possibile mancanza di tenuta della valvola.

HDislivello;

LLunghezza totale del tubo di aspira-

zione;

øi Diametro interno del tubo.

metri

L metri

G 3/4 ø

G 1

+ 2,0 55 130

+ 1,5 50 120

+ 1,0 45 110

+ 0,5 40 100

0 35 90

- 0,5 30 80

- 1,0 25 70

- 1,5 20 60

- 2,0 15 45

-3,0 10 25

Innesco della pompa:

Riempire la pompa di gasolio dall’attacco

vacuometro 5), fig.1), avviare il

bruciatore, sfiatare l’aria dall’attacco ma-

nometro 4), fig.1) ed attendere l’innesco della pompa. Se avviene il blocco ripetere l’operazione.

Attenzione: accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlusioni.

Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

2584

5483

IMPIANTO ELETTRICO

(eseguito in fabbrica)

LEGENDA

MB Morsettiera bruciatore

MV Motore ventilatore

F1 Filtro disturbiradio

PO Pressostato olio

TA Trasformatore di accensione

SM Servomotore

FR Fotoresistenza

VF Valvola di funzionamento

CN Connettore

VS Valvola di sicurezza (mandata)

VR Valvola di sicurezza (ritorno)

VR1 Valvola di sicurezza (ritorno)

TB Terra bruciatore

D2703

5483

AVVIATORE STELLA TRIANGOLO

IMPIANTO ELETTRICO

LEGENDA

F1 Fusibili circuito di potenza

F2 Fusibili circuito di comando

F3 Relé térmico (tarare a 10,2A per 400V o a 17,6A per 230V)

KL1 Contattore di linea

KS1 Contattore di stella

KT1 Contattore di triangolo

KT Temporizzatore (tarare a 10 s)

MA Morsettiera

Q1 Sezionatore con blocco porta

D2049

5483

COLLEGAMENTI ELETTRICI ALLA MORSETTIERA

(a cura dell’installatore)

(1): per funzionamento bistadio progressivo

(2): per funzionamento modulante

NOTE

- Verificare il blocco oscurando la fotoresistenza, dopo

aver tolto il coperchio della mensola.

Attenzione: alta tensione.

Legenda

BP Sonda di pressione

BT Sonda di temperatura

I1 Acceso-spento manuale (facoltativo)

MB Morsettiera bruciatore

S Segnalazione di blocco a distanza

TL Telecomando limite

TR Telecomando di regolazione per

funzionamento a 2 stadi progressivi

TS Telecomando di sicurezza

a-d Rosso

b-c Bianco

230V 400V

AA gG/gL 63 50

Bmm210 6

Cmm26 4

D2704

(1)

D2575

(2)

5483

ORGANI DEL BRUCIATORE REGOLATI IN FABBRICA

Nella generalità dei casi non necessitano di ulteriori regolazioni:

A - Servomotore

B - Pompa

C - Avviatore

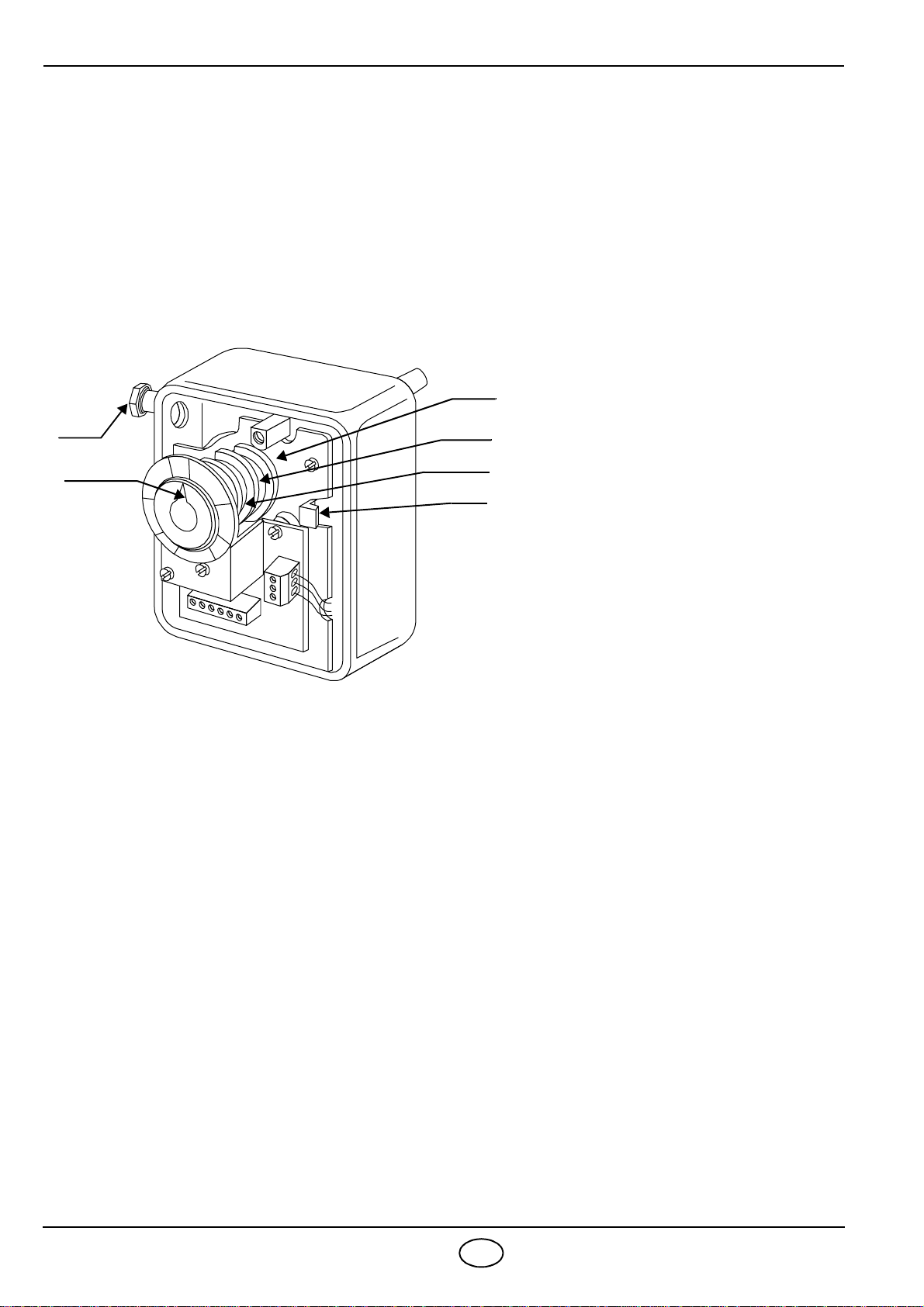

A - SERVOMOTORE

Il servomotore regola contemporaneamente portata e pressione dell’aria, e portata del combustibile.

É dotato di 3 camme regolabili, che azionano altrettanti commutatori.

camma: Limita il fine corsa del servomotore sulla posizione di 0°. A bruciatore spento la serranda dell’aria ri-

sulta completamente chiusa.

camma: Limita il fine corsa del servomotore sulla posizione di 130°.

camma:Regola la portata minima di modulazione. Viene tarata in fabbrica sulla posizione di 20°.

B - POMPA

Lascia la fabbrica tarata a 25 bar.

C - AVVIATORE

L’avviatore stella/triangolo viene fornito a 230V o 400V in funzione della linea di alimentazione, per la regolazione

del relè termico vedere pag. 6.

D1999

1 - 1

Camma (blu)

2 - 2

Camma (rossa)

3 - 3

Camma (nera)

4 - Indice di lettura posizionamento

5 - Passacavo

6 - Sblocco motorino

Fig. 2
