Riello N10 Guide de démarrage rapide

2901440 (15) - 07/2010

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Bruciatori di nafta

Brûleur à fioul lourd

Heavy oil burner

Heizölbrenner

CODE MODELLO - MODEL - MODELL TIPO - TYPE -

TYP

3412000 - 3412016 N10 611M

1440 1

ITALIANO

CARATTERISTICHE TECNICHE

Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE - 2004/108/CE,

Bassa Tensione 73/23/CEE - 2006/95/CE e Macchine 2006/42/CE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

Potenza termica - Portata 51 ÷114 kW – 4,5 ÷10 kg/h

Combustibile Olio, viscosità max. a 50 °C: 38 mm2/s (5 °E)

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 1,25 A / 230V

Condensatore 6,3 F

Trasformatore d’accensione Primario 2A / 230V – secondario 2 x 5 kV – 30 mA

Riscaldatore elettrico N° 1 da 0,8 kW

Potenza elettrica assorbita 1,1 kW

Pompa 45 kg/h a 20 bar

S7375

Fig. 1

1– Raccordo di aspirazione (G 3/8)

2– Raccordo di ritorno (G 3/8)

3– Regolatore di pressione

4– Attacco vacuometro (G 1/8)

5– Attacco manometro (G 1/8)

6– Pulsante di sblocco apparecchiatura

7– Vite di regolazione testa di combustione

8– Termostato di regolazione

9– Termostato a contatto di minima

10 – Manometro di controllo

11 – Rubinetto protezione manometro

12 – Termometro di controllo temp. combustibile

13 – Filtro sul preriscaldatore

14 – Morsettiera

15 –Stringicavi

16 – Rubinetto di scarico

17 – Serranda

18 – Viti fissa serranda

MATERIALE A CORREDO

Quantità Descrizione

Tubi flessibili con nipples

Guarnizioni per tubi flessibili

Viti e dadi per flangia

Flangia con schermo isolante

Ugello

Cerniera

Passacavo

Vite con due dadi per flangia

1440 2I

DIMENSIONI

FISSAGGIO BRUCIATORE E MONTAGGIO

CERNIERA

CAMPO DI LAVORO

Flangia Bruciatore

305 108 261

140

45°

262

204

D5856

189

83 83

170

45°

275

258

ø105

S7385

1,0

0,2

0,6

4 5 6 Portata di olio - kg/h

50 60 120 Potenza termica - kW

D5855 70 80 90 100 110

0,4

0,8

Pressione in camera di

combustione – mbar

78910

1,4

1,2

1441 3I

1440 3I

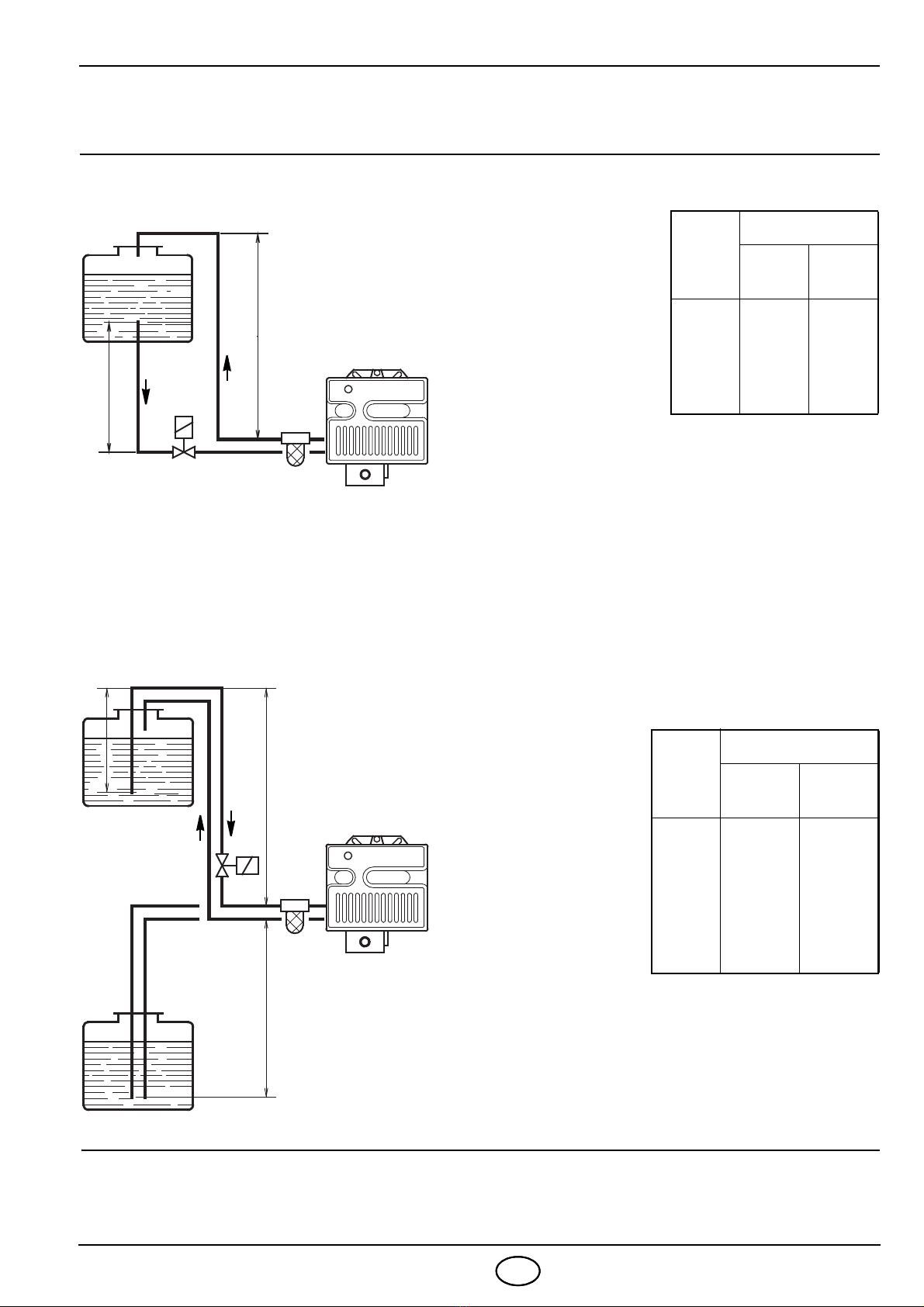

IMPIANTI ALIMENTAZIONE OLIO COMBUSTIBILE

(Per olio leggero con viscosità max. 5°E a 50°C)

IMPIANTO IN ASPIRAZIONE

Non si deve superare la depressione max. di 0,5 bar (38 cm Hg) misurata all’attacco vacuometro

(4, fig. 1).

Si raccomanda che le tubazioni siano a perfetta tenuta. Quando la cisterna è ad un livello

inferiore del bruciatore, si consiglia di far arrivare la tubazione di ritorno alla stessa altezza

della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

È necessario installare un filtro sulla linea di alimentazione del combustibile.

Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.

metri

Lmetri

ø 3/4”

gas ø 1”

gas

0,5

1,5

H max. 10 m

max. 10 m

D5857

D5858

IMPIANTO PER GRAVITÀ

H= Dislivello

L= Max. lunghezza del tubo

di aspirazione

metri

Lmetri

ø 1 1/4”

gas ø 1 1/2”

gas

0,5

1,5

2,5

H= Dislivello

L= Max. lunghezza del tubo di aspirazione compreso

il tratto verticale.



1440 4I

COLLEGAMENTI ELETTRICI

FISSAGGIO CAVI ELETTRICI

Tutti i cavi elettrici da collegare alla morsettiera (14, fig. 1) vanno bloccati col traversino stringi-

cavi (15, fig. 1) sagomato da entrambi i lati allo scopo di accogliere cavi di diverso diametro.

Traversino

BAC

A = ø 8B=ø 11 C = ø 16 D5859

NOTE

–Sezione dei conduttori 1,5 mm2.

(Vedi pag. 3). Collegare il dispositivo automa-

tico di intercettazione (230V - 0,5A max.) ai

morsetti 3 - N dell’apparecchiatura.

–I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel

paese.

–Verificare l’arresto del bruciatore con l’aper-

tura dei termostati e il blocco oscurando la

fotoresistenza.

ATTENZIONE

NEUTRO CON LA FASE

NON SCAMBIARE IL

Condensatore

230V ~50Hz

Blu

TS T

D5886

Nero

Interruttore

con fusibile

10 A

Fotoresistenza

Marrone

1234567

Termostato

preriscaldatore

Termostato

di minima

Preriscaldatore

trasf. d’accensione

Valvola

APPARECCHIATURA LANDIS LOA22

Termostato di massima

a riarmo manuale Termostato di

regolazione

Segnalazione di blocco

esterna (230V - 0,5A max.)

1441 5I

1440 5I

REGOLAZIONE DELLA TESTA DI COMBUSTIONE

SCELTA DEGLI UGELLI

REGOLAZIONE TESTA DI COMBUSTIONE

Va fatta all’atto del montaggio dell’ugello, con

boccaglio smontato. Dipende dalla portata del

bruciatore e si esegue ruotando l’asta di rego-

lazione fino a che il piano terminale del bocca-

glio collima con la tacca indicata in tabella.

Nello schizzo a lato la testa è regolata per una

portata di 5 kg/h a 20 bar.

L’indicatore è infatti nella posizione 3come

indicato in tabella.

Le regolazioni della testa indicate in tabella

vanno bene nella generalità dei casi.

L’adattamento della portata del ventilatore

all’impianto va fatta normalmente solo con la

serranda dell’aria.

Se eventualmente si vuole ritoccare successi-

vamente, con bruciatore funzionante, anche la

regolazione della testa, agire sull’asta (1) con

chiave fissa (2).

POSIZIONAMENTO ELETTRODI

Ugello Portata *

con 20 bar Regolazione

testa comb. *Letta sul manometro (10, fig. 1).

IMPORTANTE:

Prima di montare l’ugello é neces-

sario svitare il filtro.

–L’angolo di polverizzazione 45° è con-

sigliato nel caso di imbrattamento del

boccaglio.

GPH Angolo kg/h ± 5% Tacca

0,75 45°/60° 4,5 2,5

0,85 45°/60° 5 3

1,00 45°/60° 6 3

1,25 45°/60° 7,5 4

1,50 45°/60° 9 5

1,75 45°/60° 10 6

2mm

4mm

D5864

D5860

Boccaglio

Asta di regolazione

Indicatore

Piano terminale boccaglio

D5398

135

1440 6I

REGOLAZIONE DELLA TEMPERATURA DI POLVERIZZAZIONE

Il termostato di regolazione (8, fig. 1) impedisce l’avviamento del bruciatore fino a che la tempera-

tura del combustibile non ha raggiunto il valore necessario per una buona polverizzazione.

Deve essere generalmente tarato ad un valore superiore di quello desiderato.

La lettura della temperatura del combustibile va fatta al termometro (12, fig. 1). Effettuare dopo

qualche minuto di funzionamento i necessari ritocchi.

Il termostato a contatto di minima (9, fig. 1), interviene arrestando il bruciatore nel caso che la

temperatura del combustibile scenda sotto il valore necessario per avere una buona combustione

FILTRO DI LINEA

La scelta del filtro di linea è molto importante per garantire un corretto funzionamento del bruciatore

È possibile scegliere tra:

1 - filtro a cestello cod. 3004588 (grado di filtraggio 0,300 mm).

2 - filtro a pettine cod. 3000861 (grado di filtraggio 0,200 mm),

particolarmente indicato per combustibile con notevoli impurità.

Il ripristino del passaggio regolare del combustibile avviene semplicemente

ruotando l’apposita manopola.

La pulizia del filtro di linea va effettuata quando la depressione misurata all’attacco vacuometro

(4, fig. 1) supera i 30 cm Hg (= 4 m c.a.).

RUBINETTO DI PROTEZIONE MANOMETRO pos. 11, fig. 1.

Una volta controllata la pressione di polverizzazione in funzionamento, è conveniente escludere il

manometro (10, fig. 1) dai colpi di pressione che subisce ad ogni avviamento del bruciatore.

Per questo, a bruciatore fermo e manometro a 0 bar, chiudere il rubinetto di protezione.

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

Normale Con blocco per mancata accensione

Motore

Trasf. d’accensione

Valvola

Spia blocco ~13s ~13s~15s ~10s D5854

1441 7I

1440 7I

NOTE IMPORTANTI

MANUTENZIONE

– Eseguire periodicamente la pulizia del filtro posto sul preriscaldatore (13, fig. 1); l’eventuale suo

intasamento viene segnalato dalla diminuzione della pressione letta al manometro (10, fig. 1).

– Anche la pompa possiede un filtro con maglia alquanto larga (0,5 mm), per cui non si rende neces-

saria una pulizia frequente.

– Scaricare l’acqua, eventualmente presente nel serbatoio preriscaldatore, attraverso il rubinetto di

scarico (16, fig. 1).

– Pulire la fotoresistenza

– Pulire gli elettrodi di accensione

– Pulire l’elica di turbolenza.

SOSTITUZIONE TERMOSTATO DI REGOLAZIONE

Va fatta sfilando la vecchia sonda dal foro del serbatoio

e inserendo la nuova nello stesso foro indicato, (vedi

figura a lato).

NOTA

Quando il bruciatore funziona ad una portata superiore

a 9 kg/h togliere il pannello montato all’interno del cofa-

no, (vedi figura a lato).

D8382

SONDA TERMOSTATO

SERBATOIO

PANNELLO

D5861
