Riello PRESS 100 N/ECO Guide de démarrage rapide

2916195 (2) - 06/2012

Montage und Bedienungs Anleitung

Manuel d’entretien

Installation, use and maintenance instructions

Istruzioni per installazione, uso e manutenzione

Bruciatore di nafta

Heizölbrenner

Heavy oil burner

Brûleur à fioul lourd

CODICE

CODE MODELLO - MODELL

MODELE - MODEL TIPO - TYP

TYPE

3436023 PRESS 100 N/ECO 629 T

3436024 PRESS 100 N/ECO 629 T

Funzionamento bistadio

Zweistufiger Betrieb

Two-stage operation

Fonctionnement à deux allures

6195 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di nafta con funzionamento bistadio.

1.1 MATERIALE A CORREDO

Tubi flessibili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2 Nipples . . . . . . . . . . . . . . . . . . . . . . . . N° 2

Guarnizioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2 Viti. . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 4

Schermo per flangia . . . . . . . . . . . . . . . . . . . . . . . . . N° 1 Ugelli . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2

Prolunghe per guide (per versione testa allungata) . . N° 2 Guarnizione. . . . . . . . . . . . . . . . . . . . . N° 1

Raccordo per funzionamento a nafta

emulsionata (vedere pag. 10) . . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati elettrici . . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . 3

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . 3

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . . . 4

3.1 Impianti alimentazione olio combustibile. . . . 4

3.2 Impianto elettrico . . . . . . . . . . . . . . . . . . . . 5

3.3 Collegamenti elettrici . . . . . . . . . . . . . . . . . 6

4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . . 7

4.1 Scelta degli ugelli . . . . . . . . . . . . . . . . . . . 7

4.2 Pressione della pompa . . . . . . . . . . . . . . . 7

4.3 Regolazione testa di combustione . . . . . . . . 7

4.4 Regolazione motorino serranda aria . . . . . . . 7

4.5 Pressoatato aria . . . . . . . . . . . . . . . . . . . . . . 8

4.6 Regolazione temperatura di polverizzazione . 8

4.7 Programma di avviamento . . . . . . . . . . . . . . 9

4.8 Bruciatori per oli ecologici . . . . . . . . . . . . . . 10

4.9 Funzionamento con nafta emulsionata . . . . 10

4.10 Diagnostica programma di avviamento. . . . 10

4.11 Diagnostica mal funzionamento . . . . . . . . . 11

2895

OIl bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

OBruciatore con marcatura CE in conformità alle Direttive CEE: CEM 2004/108/CE, Bassa Tensione

2006/95/CE, Macchine 2006/42/CE.

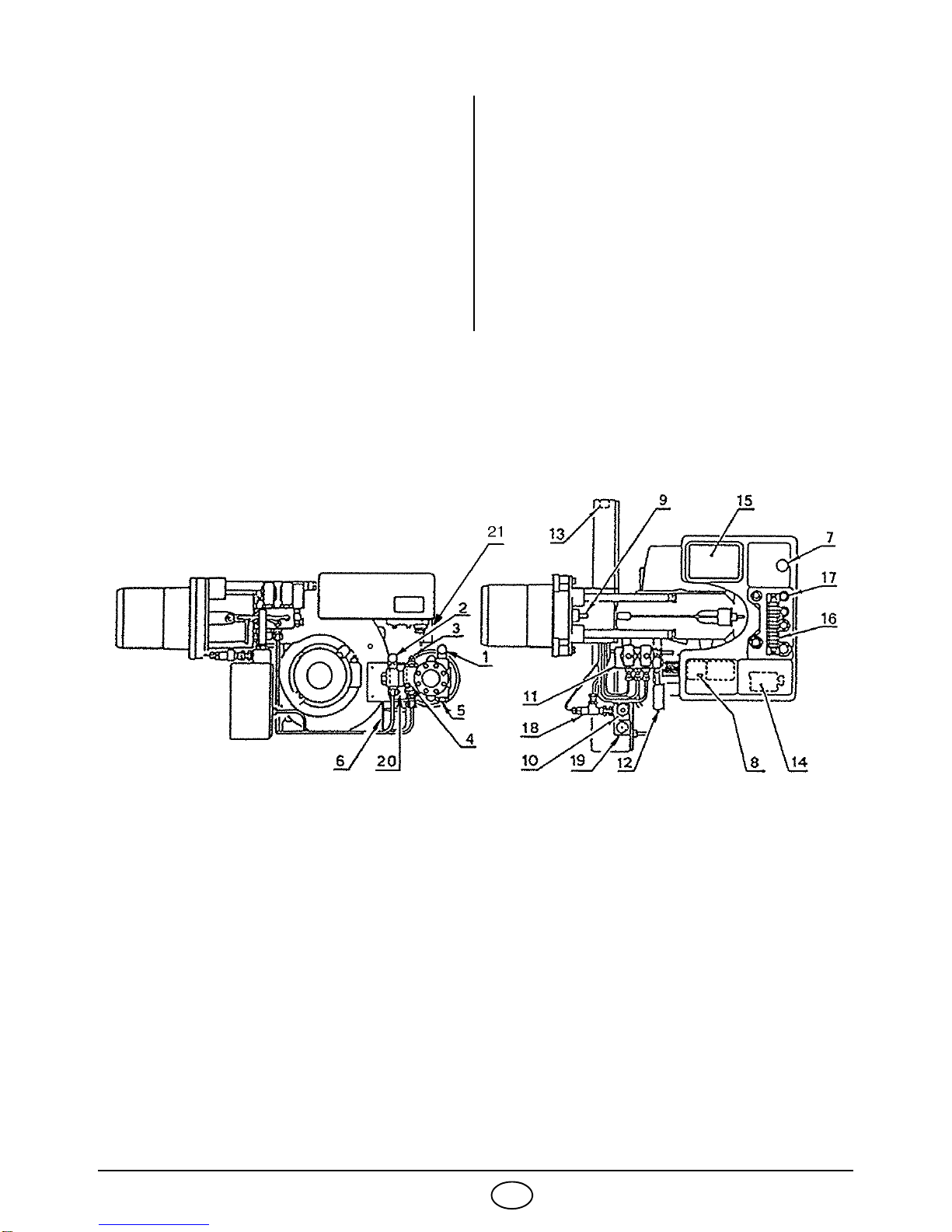

1 - Raccordo di aspirazione

2 - Raccordo di ritorno

3 - Regolatore pressione pompa

4 - Attacco manometro (G1/8)

5 - Attacco vacuometro (G1/2)

6 - Motorino apriserranda

7 - Pulsante di sblocco apparecchiatura con

segnalazione di blocco

8 - Sblocco salvamotore ventilatore

9 - Vite regolazione testa di combustione

10 - Doppio filtro

11 - Gruppo valvole

12 - Manometro con rubinetto di protezione

13 - Termostato di regolazione

14 - Contattore preriscaldatore

15 - Trasformatore

16 - Morsettiera

17 - Bocchettoni pressacavo

18 - Valvola antigas

19 - Termometro

20 - Avviatore motore pompa con sblocco

21 - Pressostato aria

Fig. 1

6195 2I

2. DATI TECNICI

2.1 DATI ELETTRICI

Motore IE1

Motore IE2

Tipo 629 T

Potenza termica - Portata 285/490 ÷ 1140 kW – 25/43 ÷ 100 kg/h

Combustibile Olio viscosità max. a 50° C 115 mm2/s (15° E)

Pompa 150 kg/h a 20 bar

Alimentazione elettrica Trifase, 230V ± 10% ~50Hz senza neutro

400V ± 10% ~50Hz con neutro

Motore ventilatore rpm

2850

1,5

220 - 380

5,5 - 3,2

Motore pompa V

220 - 380

0,37

2,1 - 1,2

Trasformatore d’accensione Primario 2 A – Secondario 2 x 6,5 kV – 35 mA

Riscaldatori 7 kW

Potenza elettrica assorbita kW max 9,4

Alimentazione elettrica Trifase, 230V ± 10% ~50Hz senza neutro

400V ± 10% ~50Hz con neutro

Motore ventilatore rpm

2930

1,5

220 - 380

6,2 - 3,6

Trasformatore d’accensione Primario 2 A – Secondario 2 x 6,5 kV – 35 mA

Riscaldatori 7 kW

Potenza elettrica assorbita kW max 9,4

6195 3I

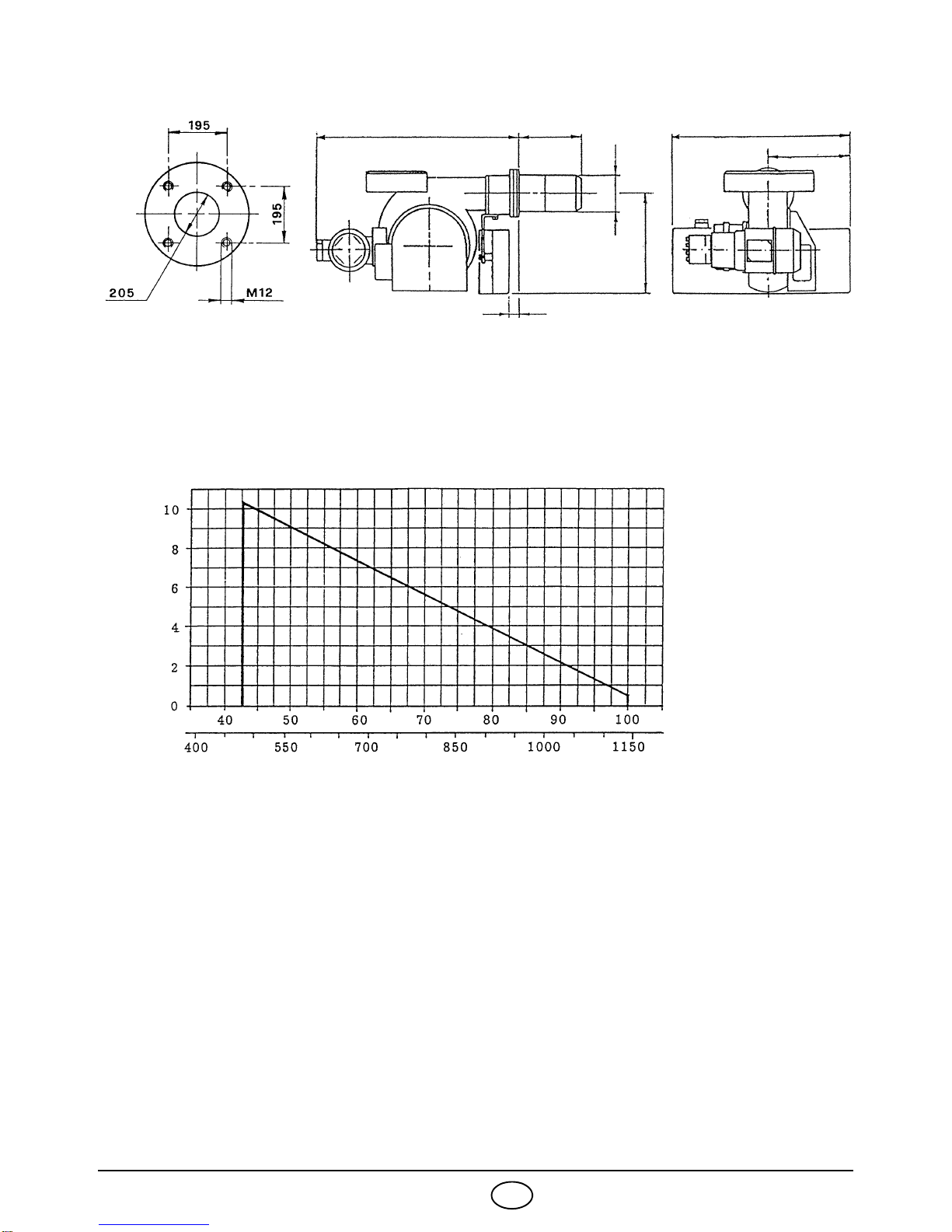

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO (2 ugelli funzionanti)

D2715

BruciatorePiastra caldaia

NOTA

Il peso del gruppo pompante nella parte posteriore sollecita a flessione le guide; si consiglia di sostenere il

bruciatore in fase di estrazione per non danneggiare il disco fiamma e le guide stesse.

Per versione testa allungata.

Per l’arretramento del bruciatore servirsi delle prolunghe ai perni fornite a corredo.

876 250

410 625 290

Ø195

370

D2710

Potenzialità bruciatore

Pressione in camera di

combustione – mbar

kg/h

D2709

Quando il bruciatore funziona con un solo ugello, le condizioni di pressurizzazione sono più favorevoli e

non pongono problemi. Portata minima con un solo ugello: 25 kg/h - 285 kW.

6195 4I

3. INSTALLAZIONE

3.1 IMPIANTI ALIMENTAZIONE OLIO COMBUSTIBILE

IMPIANTO PER GRAVITÀ

IMPIANTO IN ASPIRAZIONE

IMPIANTO AD ANELLO (pressione max. anello 3 bar)

Innesco pompa:

allentare il tappo dall’attacco vacuometro

(5, fig. 1) ed attendere la fuoriuscita del

combustibile.

H: Dislivello

L: Lunghezza del tubo di aspirazione

Per olio leggero con viscosità max. 7°E / 50°C.

D2727

max. 30m

metri

L metri

ø 1”

gas ø 1 1/4”

gas

03 5

0,5 6 10

1915

1,5 12 20

21525

Sconsigliato, a meno che non ci si trovi

in presenza di un impianto già preesi-

stente.

Non si deve superare la depressione max.

di 0,5 bar (38 cm Hg) misurata all’attacco

vacuometro (5, fig. 1).

Si raccomanda che le tubazioni siano a

perfetta tenuta. Quando la cisterna è ad un

livello inferiore del bruciatore, si consiglia

di far arrivare la tubazione alla stessa al-

tezza della tubazione di aspirazione.

In questo caso non è necessaria la valvola

di fondo.

Per olio leggero con viscosità max. 7°E / 50°C.

D2728

metri

L metri

ø 1 1/4”

gas ø 1 1/2”

gas

01226

0,5 10 22

1918

1,5 7 15

2512

2,5 4 9

3– 6

max. 30m

1- Cisterna (riscaldata per olio denso) 5- Pompa di trasferimento

2- Filtro (con resistenza per olio > 7°E / 50°C) 6- Manometro di controllo

3- Bruciatore 7- Pompa bruciatore

4- Saracinesche per esclusione bruciatore (accoppiate) 8- Regolatore di pressione

Per olio denso con viscosità fino a 50°E / 50°C.

Nota importante: per agevolare il flusso di combustibile tutte le tubazioni devono essere opportunamente

dimensionate, coibentate e riscaldate. (elettricamente o tramite vapore o acqua calda).

Attenzione: accertarsi prima di mettere in funzionamento il bruciatore che il tubo di ritorno non abbia occlusioni.

Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

D2729

6195 5I

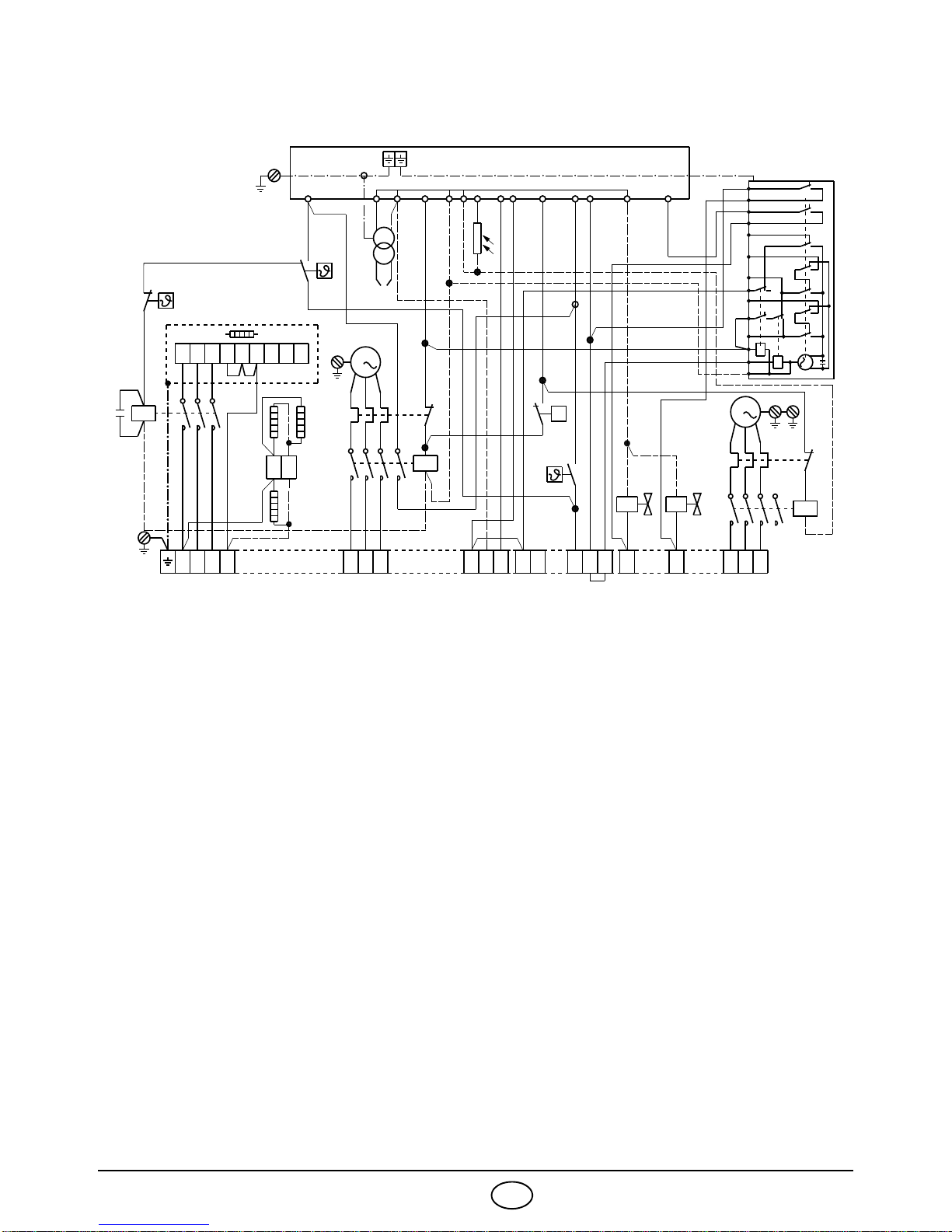

3.2 IMPIANTO ELETTRICO DEL BRUCIATORE (eseguito in fabbrica)

531

624

789123456

531

642

MV2HS1ST0

ST1

ST2R1

411 85918 13 17 10

1612 15

RT1

531

642

TAV

RMO88.53A2

L1R

L2R

L3R

N L1L2L3 LNS3 T130 T2T6T8

V21

V22

L1P

L2P

L3P

CMP

CMV

CMP Contattore motore pompa

CR Contattore preriscaldatore

FSoppressore

FR Fotoresistenza

MB Morsettiera bruciatore

MP Motore pompa

MV Motore ventilatore

PA Pressostato aria

R1 Resistenza portaspruzzo

R2 Resistenza pompa

R3 Resistenza gruppo valvole

RMO Apparecchiatura elettrica

RT Relè termico motore ventilatore

RT1 Relè termico motore pompa

SSerbatoio preriscaldatore

SM Servomotore

TA Trasformatore d’accensione

TB Terra bruciatore

TE Termostato di regolazione e consenso

di avviamento

Tm Termostato a contatto di minima

TM Termostato a contatto di massima

V1 Valvola 1° stadio

V2 Valvola 2° stadio

2615

6195 6I

3.3 COLLEGAMENTI ELETTRICI ALLA MORSETTIERA (a cura dell’installatore)

FISSAGGIO CAVI ELETTRICI

Tutti i cavi elettrici da collegare alla morsettiera (16, fig. 1) vanno fatti passare per gli opportuni bocchettoni a

pressacavo (17, fig. 1), vedi figura seguente.

Eventuali altre segnalazioni o comandi possono essere collegati alla morsettiera del bruciatore asportando la pa-

stiglia metallica dal foro pretranciato e inserendo un comune bocchettone a pressacavo per il passaggio e fis-

saggio dei cavi. Per garantire il grado di protezione IP 40 secondo EN 60529 chiudere i fori di passaggio dei cavi

di eventuali bocchettoni inutilizzati con opportune pastiglie.

NOTE

- Eseguire un buon collegamento di terra.

- Verificare l’arresto del bruciatore aprendo il termostato di caldaia e il blocco oscurando la fotoresistenza.

COLLEGAMENTI

PRERISCALDATORE

2616

230V 400V

A Ampere 16 10

B Ampere 6 4

C Ampere 25 16

D mm21,5 1,5

E mm22,5 1,5

F mm264

RESISTENZENOTA

Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi locali).

Per alimentazione a 230V collegare a triangolo il serba-

toio ed il motore (il collegamento originale é a stella per

400V).

FUNZIONAMENTO BISTADIO

Si ottiene mediante il telecomando collegato ai morsetti 5-6

(togliendo il ponte) che comanda la seconda valvola.

D2711

IN Interruttore manuale

MB Morsettiera bruciatore

HSegnalazione di blocco

TL Telecomando di limite

TR Telecomando di regolazione

TS Telecomando di sicurezza

D2635

1- Alimentazione monofase resistenze

preriscaldate:. . . . . . . . . . . . . . . . . . . . . . .bocchettone Pg 21

2- Alimentazione trifase motore: . . . . . . . . . .bocchettone Pg 16

3 - Alimentazione monofase e termostato

sicurezza: . . . . . . . . . . . . . . . . . . . . . . . . .bocchettone Pg 13,5

4 - Termostato regolazione: . . . . . . . . . . . . . .bocchettone Pg 13,5

5- Termostato 2° stadio: . . . . . . . . . . . . . . . .bocchettone Pg 13,5

6195 7I

4. FUNZIONAMENTO

4.1 SCELTA DEGLI UGELLI

Ugelli consigliati:

- Monarch F 80 H0.

4.2 PRESSIONE DELLA POMPA

Pressione consigliata:

- Olio fluido: 20 bar

- Olio denso: 25 bar

Le portate degli ugelli indicate in tabella sono nominali,

ricavate per un olio combustibile leggero (viscosità 3 ÷ 5 °E

a 50 °C riscaldato a 100 °C). La portata reale può variare

rispetto a quella nominale del ± 5%.

Se si desiderano valori intermedi di portata rispetto a quelli

indicati nella tabella è possibile variare la pressione in

pompa o comporre diversamente gli ugelli.

La pompa lascia la fabbrica tarata a 20 bar.

4.3 REGOLAZIONE TESTA DI COMBUSTIONE

Si effettua ruotando la vite A, fig. 2 fino a che la tacca, rilevata

dal diagramma, collima con il piano del manicotto B, fig. 2.

4.4 REGOLAZIONE MOTORINO SERRANDA ARIA

SOSTA - Leva azzurra

La leva azzurra è posizionata in fabbrica verticalmente e cor-

risponde alla condizione di serranda aria totalmente chiusa.

Per avere un’apertura parziale della serranda, spostare tale

leva verso sinistra (segno +sulla targhetta).

La nuova posizione della serranda potrà essere verificata

con l’arresto del bruciatore.

Non superare, in ogni caso, la posizione della leva arancio di

1° stadio.

PRIMO STADIO - Leva arancio

La leva arancio regola la posizione della serranda di prima

fiamma, ed è tarabile sia in apertura che in chiusura.

SECONDO STADIO - Leva rossa e nera

La leva rossa regola la posizione della serranda di seconda

fiamma, ed è tarabile sia in apertura che in chiusura.

La leva nera comanda l’apertura della seconda valvola olio

e deve sempre anticipare di poco la leva rossa, ma mai la

leva arancio di 1° stadio.

D2638

Leva nera

Leva rossa

Leva arancio

Leva azzurra

Apertura +–Chiusura

Ugello

GPH (45° - 60°) 20 bar

kg/h 25 bar

kg/h

3,50 + 3,50 42,00 47,40

4,00 + 4,00 48,00 54,20

4,50 + 4,50 54,00 61,00

5,00 + 5,00 60,00 67,80

5,50 + 5,50 66,10 74,50

6,00 + 6,00 72,10 81,40

6,50 + 6,50 78,10 88,10

7,00 + 7,00 84,10 95,00

7,50 + 7,50 90,10 101,60

8,00 + 8,00 96,10 –

8,50 + 8,50 100,00 –

kg/h

n° tacche

D2712

D2637

Tacca 4

Fig. 2

6195 8I

4.5 PRESSOSTATO ARIA

4.6 REGOLAZIONE TEMPERATURA DI POLVERIZZAZIONE

Termostati di regolazione - di minima - di massima

Il termostato di regolazione impedisce l’avviamento del bruciatore se la temperatura del combustibile non ha

raggiunto il valore necessario per una buona polverizzazione come indicato nel diagramma seguente.

Esempio

Un olio combustibile 7 °E a 50 °C va preriscaldato a 110 °C.

Il termostato deve essere generalmente tarato ad un valore di temperatura superiore di quello desiderato

(120° letti sulla manopola per avere circa 100 °C agli ugelli).

La lettura va fatta dopo qualche minuto di funzionamento, poi effettuare i necessari ritocchi.

Il termostato a contatto di minima interviene arrestando il bruciatore nel caso che la temperatura del com-

bustibile scenda sotto il valore necessario per aver una buona combustione.

Il termostato a contatto di massima disinserisce le resistenze quando, a causa di un’avaria del termostato

di regolazione, si registra un sensibile aumento della temperatura nel preriscaldatore. In caso di interventi

anomali accertarsi del regolare funzionamento del termostato di regolazione e della resistenza a contatto

della sonda del termostato stesso. Viene tarato in fabbrica a 180 °C.

Eseguire la regolazione del pressostato aria dopo aver

effettuato tutte le altre regolazioni del bruciatore con il

pressostato aria regolato a inizio scala.

Con il bruciatore funzionante alla potenza MIN aumen-

tare la pressione di regolazione girando lentamente in

senso orario l'apposita manopolina fino al blocco del

bruciatore.

Girare quindi la manopolina in senso antiorario di un

valore pari a circa il 20% del valore regolato e verifi-

care successivamente il corretto avviamento del bru-

ciatore. Se il bruciatore blocca nuovamente, girare

ancora un poco la manopolina in senso antiorario.

D521

D2719

Manopola di regolazione

termostato

Preriscaldatore

Scarico impurità

Temperatura di polverizzazione

Viscosità a 50° C

mm2/s °E D2694

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello 40 FS8 TL Guide de démarrage rapide

Riello

Riello RL 34 MZ Manuel utilisateur

Riello

Riello GAS 9/2 Guide de démarrage rapide

Riello

Riello DB 12 LSE C13 A0 FS1 FR Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Guide de démarrage rapide

Riello

Riello RDB 3.2 BX 32/50 Guide de démarrage rapide

Riello

Riello RL 55/M BLU Guide de démarrage rapide

Riello

Riello G400 Guide de démarrage rapide

Riello

Riello G20I Guide de démarrage rapide

Riello

Riello G2 Guide de démarrage rapide

Riello

Riello RDB1 50-90 Guide de démarrage rapide

Riello

Riello FS5 LME Guide de démarrage rapide

Riello

Riello RLS 1000/E MX Guide de démarrage rapide

Riello

Riello G10 Guide de démarrage rapide

Riello

Riello RS 310/EV O2 ULX Guide de démarrage rapide

Riello

Riello RS 45/M Guide de démarrage rapide

Riello

Riello 20032946 Guide de démarrage rapide

Riello

Riello PRESS 200 T/N Guide de démarrage rapide

Riello

Riello 629 T80 Manuel de la liste des pièces

Riello

Riello RLS 1000/M MX Guide de démarrage rapide

Riello

Riello ENNE/EMME 1400 Manuel utilisateur

Riello

Riello G200 Instructions d'installation

Riello

Riello 40 GS3 Guide de démarrage rapide

Riello

Riello RS 160/E BLU Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
