Riello 3438964 Guide de démarrage rapide

2915844 (9) - 12/2021

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Bruciatori di nafta

Heizölbrenner

Brûleurs à fioul lourd

Heavy oil burners

Quemadores de nafta

CODICE

CODE - CÓDIGO

MODELLO - MODELL

MODELE - MODEL - MODELO

TIPO - TYP

TYPE

3438964 PRESS 300 T/N 468 M1

3438965 PRESS 300 T/N 468 M1

3438968 PRESS 300 T/N 468 M1

3438969 PRESS 300 T/N 468 M1

2915844 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE . . . . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati elettrici . . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . 4

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . . . 5

3.1 Impianti alimentazione olio combustibile . . . . 5

3.2 Impianto elettrico . . . . . . . . . . . . . . . . . . . . 6

3.3 Collegamenti elettrici . . . . . . . . . . . . . . . . . 9

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . .11

4.1 Scelta degli ugelli . . . . . . . . . . . . . . . . . . .11

4.2 Pressione della pompa . . . . . . . . . . . . . . .11

4.3 Posizionamento elettrodi . . . . . . . . . . . . . .11

4.4 Regolazione testa di combustione. . . . . . .12

4.5 Regolazione serrande . . . . . . . . . . . . . . . 12

4.6 Regolazione temperatura di polverizzazione .13

4.7 Programma di avviamento. . . . . . . . . . . . 14

4.8 Funzionamento tristadio . . . . . . . . . . . . . 14

4.9 Diagnostica programma di avviamento . . .15

4.10 Diagnostica mal funzionamento . . . . . . . .15

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di nafta con funzionamento monostadio, bistadio, tristadio.

D2775

OIl bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

OBruciatore con marcatura CE in conformità alle Direttive CEE: CEM 2014/30/UE, Bassa Tensione

2014/35/UE e Macchine 2006/42/CE.

1 - Raccordo di aspirazione

2 - Raccordo di ritorno

3 - Motorino apriserranda

4- Regolatore pressione pompa

5 - Attacco manometro (G1/4)

6 - Attacco vacuometro (G1/4)

7 - Pulsante di sblocco telesalvamotore

8- Quadro comandi elettrici

9 - Passacavi

10 - Pulsante di sblocco apparecchiatura con 

segnalazione di blocco

11 - Termostato di regolazione

12 - Vite regolazione testa di combustione

13 - Morsettiera

14 - Trasformatore d’accensione

15 - Filtro

16 - Gruppo valvole

17 - Manometro

18 - Segnalazioni luminose

19 - Commutatore

20 - Termostato di minima

21 - Termostato di massima

22 - Temporizzatore

Fig. 1

1.1 MATERIALE A CORREDO

Tubi flessibili . . . . . . . . . . . . . . . . . . . . . . . . N° 2 Nipples . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2

Passacavi. . . . . . . . . . . . . . . . . . . . . . . . . . N° 5 Viti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 4

Schermo per flangia . . . . . . . . . . . . . . . . . . N° 1 Ugelli . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 3

Prolunghe (solo testa lunga) . . . . . . . . . . . N° 2

2915844 2I

2. DATI TECNICI 

TIPO 468 M1

Potenza termica - Portata 626 ÷ 3420 kW – 55 ÷ 300 kg/h (vedi tabelle seguenti)

Combustibile Olio viscosità max. a 50° C 50 mm2/s (7° E)

con kit fino a 500 mm2/s (65° E)

Pompa 470 kg/h a 25 bar

2.1 DATI ELETTRICI

CODICE 3438964 - 3438965 3438968 - 3438969

Alimentazione elettrica 3N ~ 50 Hz 400 V con neutro

3 ~ 50 Hz 230 V senza neutro

Motore IE3 rpm

2930

9,2

230/400

28,6/16,5

2930

9,2

400/690

16,5/9,6

Trasformatore d’accensione Primario: 2A - Secondario: 2 x 6,5 kV - 35 mA

Riscaldatori 19,6 kW

Potenza elettrica assorbita kW max 30,2 30,2

VERSIONI COSTRUTTIVE

Modello Codice Alimentazione

elettrica Motore

PRESS 300 P/N

3438964

3438965 230V - 400V Avviamento diretto

Avviamento diretto

3438968

3438969 400V Avviamento stella-triangolo

Avviamento stella-triangolo

2915844 3I

FUNZIONAMENTO E POTENZA DEL BRUCIATORE

MONOSTADIO

Potenza termica - Portata

Minima Massima

kW kg/h kW kg/h

1° ugello: stadio solo di accensione 570 50 1140 100

1° + 2° ugello: stadio di passaggio 1140 100 2280 200

1° + 2° + 3° ugello: stadio di funzionamento 1710 150 3420 300



BISTADIO

Potenza termica - Portata

Minima Massima

kW kg/h kW kg/h

1° ugello: stadio solo di accensione 570 50 1140 100

1° + 2° ugello: 1° stadio di funzionamento 1140 100 2280 200

1° + 2° + 3° ugello: 2° stadio di funzionamento 1710 150 3420 300

TRISTADIO

Potenza termica - Portata

Minima Massima

kW kg/h kW kg/h

1° ugello: 1° stadio di funzionamento 570 50 1140 100

1° + 2° ugello: 2° stadio di funzionamento 1140 100 2280 200

1° + 2 °+ 3° ugello: 3° stadio di funzionamento 1710 150 3420 300

ACCESSORI

KIT PROTEZIONE CONTRO I RADIODISTURBI: Cod. 3010386

In caso di installazione del bruciatore in ambienti particolari soggetti a radiodisturbi (emissione di segnali oltre 10

V/m) a causa della presenza di INVERTER o in applicazioni dove le lunghezze dei collegamenti del termostato su-

perano i 20 metri, è disponibile un kit di protezione come interfaccia tra l’apparecchiatura e il bruciatore.

2915844 4I

2.2 DIMENSIONI

D2776

Bruciatore

SPORGENZA TESTA DI COMBUSTIONE

Per la sporgenza della testa di combustione segui-

re le indicazioni fornite dal costruttore della caldaia.

Per caldaie con cassa fumo anteriore eseguire

una opportuna protezione in materiale refrattario

sulla parte della testa sporgente in camera di com-

bustione.

Ottenibile con distanziale da chiedere a parte.

1000 246

376

506

858

447

128

496

ø 295

260

M18

260

300

Foratura piastra caldaia

D2777

2.3 CAMPO DI LAVORO (3 ugelli funzionanti)

Potenzialità bruciatore

Pressione in camera di

combustione – mbar

Quando il bruciatore funziona con un solo ugello, oppure con due, le condizioni di pressurizzazione sono

più favorevoli e non pongono problemi.

kg/h

D2765

limite

di sicurezza

Campo di lavoro:

2915844 5I

3. INSTALLAZIONE

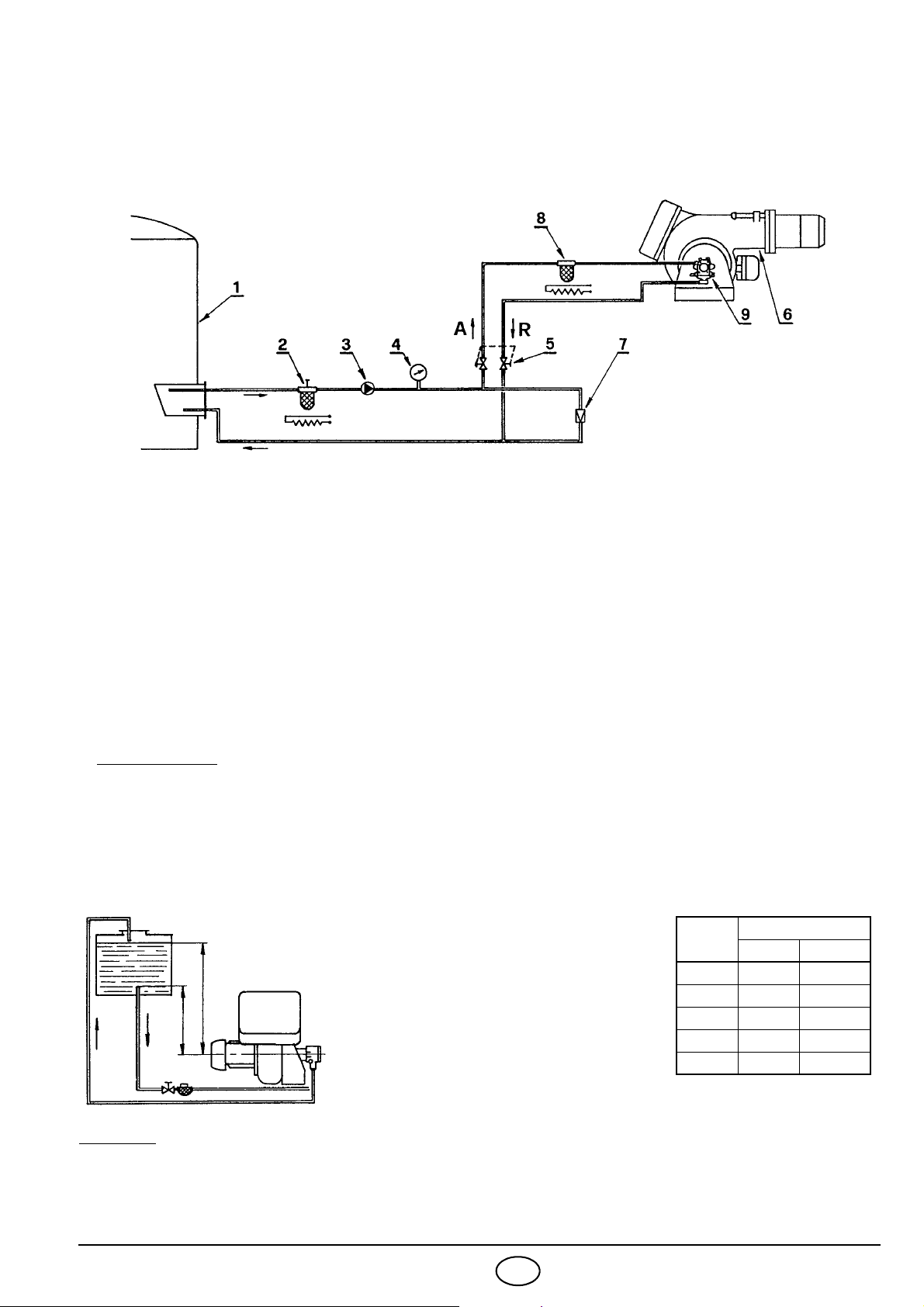

3.1 IMPIANTI ALIMENTAZIONE OLIO COMBUSTIBILE

IMPIANTO AD ANELLO

Per olio denso con viscosità fino a 50°E / 50°C.

1- Cisterna (riscaldata per olio denso) 6- Bruciatore (con kit per olio denso cod. 3000721)

2- Filtro (con resistenza per olio > 7°E / 50°C) 7- Regolatore di pressione

3- Pompa di trasferimento 8- Filtro (con resistenza per olio > 7°E / 50°C)

4- Manometro di controllo 9- Pompa bruciatore

5- Saracinesche per esclusione bruciatore 

(accoppiate)

D2734

NOTE IMPORTANTI

- Per agevolare il flusso di combustibile tutte le tubazioni devono essere opportunamente dimensionate, coiben-

tate e riscaldate (elettricamente o tramite vapore o acqua calda).

- La pompa di trasferimento dovrà avere una portata almeno doppia di quella della pompa del bruciatore.

Per più bruciatori alimentati dallo stesso anello la pompa di trasferimento dovrà avere una portata circa il 30%

in più della somma delle portate dei singoli bruciatori.

-Per l’avviamento: a bruciatore escluso tramite le saracinesche 5), far circolare combustibile nell’anello di ali-

mentazione. Una volta raggiunta una circolazione a regime, aprire le saracinesche ed alimentare regolarmente

il bruciatore.

IMPIANTO PER GRAVITÀ

Solo per olio leggero con viscosità max. 7°E / 50°C.

metri

L metri

ø 1” ø 1 1/4”

0210

0,5 3 11

1412

1,5 5 13

2614

Innesco pompa:

allentare il tappo dall’attacco vacuometro

(6, Fig. 1) ed attendere la fuoriuscita del

combustibile.

H: Dislivello

L: Lunghezza del tubo di aspirazione

D2735

max. 10m

Attenzione:

accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlusioni. Un even-

tuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

2915844 6I

3.2 IMPIANTO ELETTRICO DEL BRUCIATORE

CMV Contattore motore ventilatore

CR Contattore preriscaldatore

CO Commutatore

FR Sensore fiamma

L1 Segnalazioni di 1° stadio

L2 Segnalazioni di 2° stadio

L3 Segnalazioni di 3° stadio

MB Morsettiera bruciatore

MV Motore ventilatore

RMO Apparecchiatura elettrica

SSerbatoio preriscaldatore

SM Servomotore

SO Sonda PT100

TA Trasformatore d’accensione

TB Terra bruciatore

TE Termoregolatore

Tm Termostato min.

TM Termostato max.

TP Temporizzatore

V1 Valvola 1° stadio

V2 Valvola 2° stadio

V3 Valvola 3° stadio

VS Valvola di sicurezza

D2618

D2737

D2738

COLLEGAMENTI SONDA

AL TERMOREGOLATORE

SCHEMA

COMMUTATORE

Marrone

Blu

Nero

VERSIONE AD AVVIAMENTO DIRETTO

(eseguito in fabbrica)

2915844 7I

CR Contattore preriscaldatore

CO Commutatore

FR Sensore fiamma

L1 Segnalazioni di 1° stadio

L2 Segnalazioni di 2° stadio

L3 Segnalazioni di 3° stadio

MB Morsettiera bruciatore

MV Motore ventilatore

RMO Apparecchiatura elettrica

SSerbatoio preriscaldatore

SM Servomotore

SO Sonda PT100

TA Trasformatore d’accensione

TB Terra bruciatore

TE Termoregolatore

Tm Termostato min.

TM Termostato max.

TP Temporizzatore

V1 Valvola 1° stadio

V2 Valvola 2° stadio

V3 Valvola 3° stadio

VS Valvola di sicurezza

VERSIONE AD AVVIAMENTO STELLA - TRIANGOLO

(eseguito in fabbrica)

D2624

D2737

D2738

COLLEGAMENTI SONDA

AL TERMOREGOLATORE

SCHEMA

COMMUTATORE

Marrone

Blu

Nero

2915844 8I

F1 Fusibili circuito di potenza

F2 Fusibili circuito di comando

F3 Relè termico: tarare a 10,2A per 400V

tarare a 17,6A per 230V

KL1 Contattore di linea

KS1 Contattore di stella

KT Temporizzatore (tarare a 10 sec.)

KT1 Contattore di triangolo

MA Morsettiera

Q1 Sezionatore con blocco porta

AVVIATORE STELLA - TRIANGOLO

D2049

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello 652 T80 Guide de démarrage rapide

Riello

Riello 20010541 Guide de démarrage rapide

Riello

Riello RL 42 BLU Guide de démarrage rapide

Riello

Riello RS 310/EV ULX Guide de démarrage rapide

Riello

Riello GULLIVER RG1 Guide de démarrage rapide

Riello

Riello 854T4 Guide de démarrage rapide

Riello

Riello CB 512/1 Mode d’emploi

Riello

Riello RLAS 1000 EV Guide de démarrage rapide

Riello

Riello RDB4.2 FIREBIRD C58/200K Guide de démarrage rapide

Riello

Riello DB 6 SM CO1 A0 Guide de démarrage rapide

Riello

Riello 566M Guide de démarrage rapide

Riello

Riello PRESS 30 N Guide de démarrage rapide

Riello

Riello RL 25/1 BLU Guide de démarrage rapide

Riello

Riello RX 150 S/PV Guide de démarrage rapide

Riello

Riello RLS 650/M MX Guide de démarrage rapide

Riello

Riello RS 650/M TC Guide de démarrage rapide

Riello

Riello BGK1 Guide de démarrage rapide

Riello

Riello RDB1 WORCESTER GREENSTAR 12/18 Guide de démarrage rapide

Riello

Riello RL 190/M Guide de démarrage rapide

Riello

Riello RLS 280/EV Guide de démarrage rapide

Riello

Riello C9337401 Guide de démarrage rapide

Riello

Riello GAS 3 P/M Guide de démarrage rapide

Riello

Riello Gulliver RG1RK Guide de démarrage rapide

Riello

Riello ENNE/EMME 1400 Manuel utilisateur

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
