Riello RC2R Guide de démarrage rapide

2902936 (6) - 05/2017

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Bruciatori di gasolio

Öl-Gebläsebrenner

Brûleurs fioul domestiques

Light oil burners

Funzionamento monostadio

Einstufiger Betrieb

Fonctionnement à 1 allure

One stage operation

CODICE - CODE MODELLO - MODELL

MODEL TIPO - TYP

TYPE

3570050 RC2R 735T1

3571050 - 20069606 RC2R 735T3

3572050 RC2R 735T4

2902936

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Tubi flessibili con nipples . . . . . . . . . . . . . . . N° 2 Dado e perno . . . . . . . . . . . . . . . . . . . . . . . . N° 1

Flangia con schermo isolante . . . . . . . . . . . . N° 1 Spina 7 poli. . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campi di lavoro . . . . . . . . . . . . . . . . . . . 2

2.4 Accessori . . . . . . . . . . . . . . . . . . . . . . . . 3

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 4

3.1 Posizione di funzionamento . . . . . . . . . . 4

3.2 Fissaggio alla caldaia. . . . . . . . . . . . . . . 5

3.3 Montaggio del bruciatore . . . . . . . . . . . . 5

3.4 Impianti idraulici. . . . . . . . . . . . . . . . . . . 7

3.5 Collegamenti elettrici . . . . . . . . . . . . . . . 9

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . 11

4.1 Regolazione della combustione . . . . . . . 11

4.2 Ugelli consigliati. . . . . . . . . . . . . . . . . . . 12

4.3 Posizione di manutenzione . . . . . . . . . . 12

4.4 Regolazione elettrodi . . . . . . . . . . . . . . . 12

4.5 Regolazione aria . . . . . . . . . . . . . . . . . . 13

4.6 Pressione pompa . . . . . . . . . . . . . . . . . . 13

4.7 Riscaldamento del combustibile . . . . . . . 14

4.8 Ricerca guasti del dispositivo di

riscaldamento . . . . . . . . . . . . . . . . . . . . 14

4.9 Programma di avviamento . . . . . . . . . . . 14

5. MANUTENZIONE . . . . . . . . . . . . . . . . . 15

5.1 Accessibilità alla girante. . . . . . . . . . . . . 15

6. ANOMALIE / RIMEDI. . . . . . . . . . . . . . . 16

1 – Ritorno

2 – Aspirazione

3 – Pompa olio

4 – Attacco manometro

5 – Regolatore pressione pompa

6 – Apparecchiatura di comando e controllo

7 – Pulsante di sblocco con segnalaz. di blocco

8 – Manopola di regolazione aria

9 – Attacco vacuometro

10 – Flangia con schermo isolante

11 – Tubo fiamma

12 – Adduttore

13 – Presa 7 poli (solo per 20069606)

➤

Bruciatore con marcatura CE in conformità alle Direttive CEE: EMC 2014/30/UE e Rendimento 92/42/CEE.

Fig. 1

20070124

2902936

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPI DI LAVORO,

(secondo EN 267)

TIPO 735T1 735T3 735T4

Portata

Potenza termica 1,4

2,2 kg/h

16,6

26 kW 2,0

3,2 kg/h

38 kW 2,8

3,9 kg/h

33,2

46,2 kW

Combustibile Gasolio, viscosità 4

6 mm2/s a 20°C (Hi= 11,86 kWh/kg)

Alimentazione elettrica Monofase,

50Hz 230V

10%

Motore 0,75A assorbiti – 2800 g/min. – 294 rad/s

Condensatore 4,5 µF

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 7

15 bar

Potenza elettrica assorbita 0,15 kW

D7010

45°

180

130

150

75 72

120 146 109 191

183

256

D7001

16 18 20 22 24 26 28 30 32 34 36 38 40

1.5 2.5

D7017

Pressione in camera di

combustione - mbar

kg/h

VERSIONE SENZA DEFLETTORE CF - BF

735T1 735T3

2902936

2.4 ACCESSORI

PRESA ARIA BF

In caso di applicazione BF, l’alimentazione dell’aria

avviene attraverso un tubo flessibile o rigido connesso

alla presa aria (A, fig. 5, pag. 4).

Questo componente viene fornito separatamente.

Per installare questo accessorio è necessario:

➤

togliere dal bruciatore il gruppo manopola (1) svitando le

due viti (2), vedi fig. 2;

➤

applicare l’anello di tenuta (4) preventivamente lubrifi-

cato alla presa aria (3), come illustrato in figura 3;

➤

appoggiare all’adduttore (5) la presa d’aria (3) in posi-

zione orizzontale, avendo cura di tirare il dispositivo di

bloccaggio (6, fig. 5, pag. 4);

➤

ruotare il senso orario per fissare la presa aria (3) al

bruciatore e rilasciare il dispositivo di bloccaggio (6).

La presa aria può essere orientata in base alle esi-

genze d’installazione, come illustrato in figura 4.

➤

Per la regolazione è necessario agire sul dispositivo di

bloccaggio (6, fig. 5, pag. 4) e ruotare la presa aria fino

alla posizione desiderata.

16 18 20 22 24 26 28 30 32 34 36 38 40

1.5 2.5

42 44 46 48

3.5 4

014

D7016

Pressione in camera di

combustione - mbar

kg/h

VERSIONE CON DEFLETTORE CF - BF

735T1 735T3

735T4

D7014

Fig. 2

Fig. 3

D7005

Fig. 4

2902936

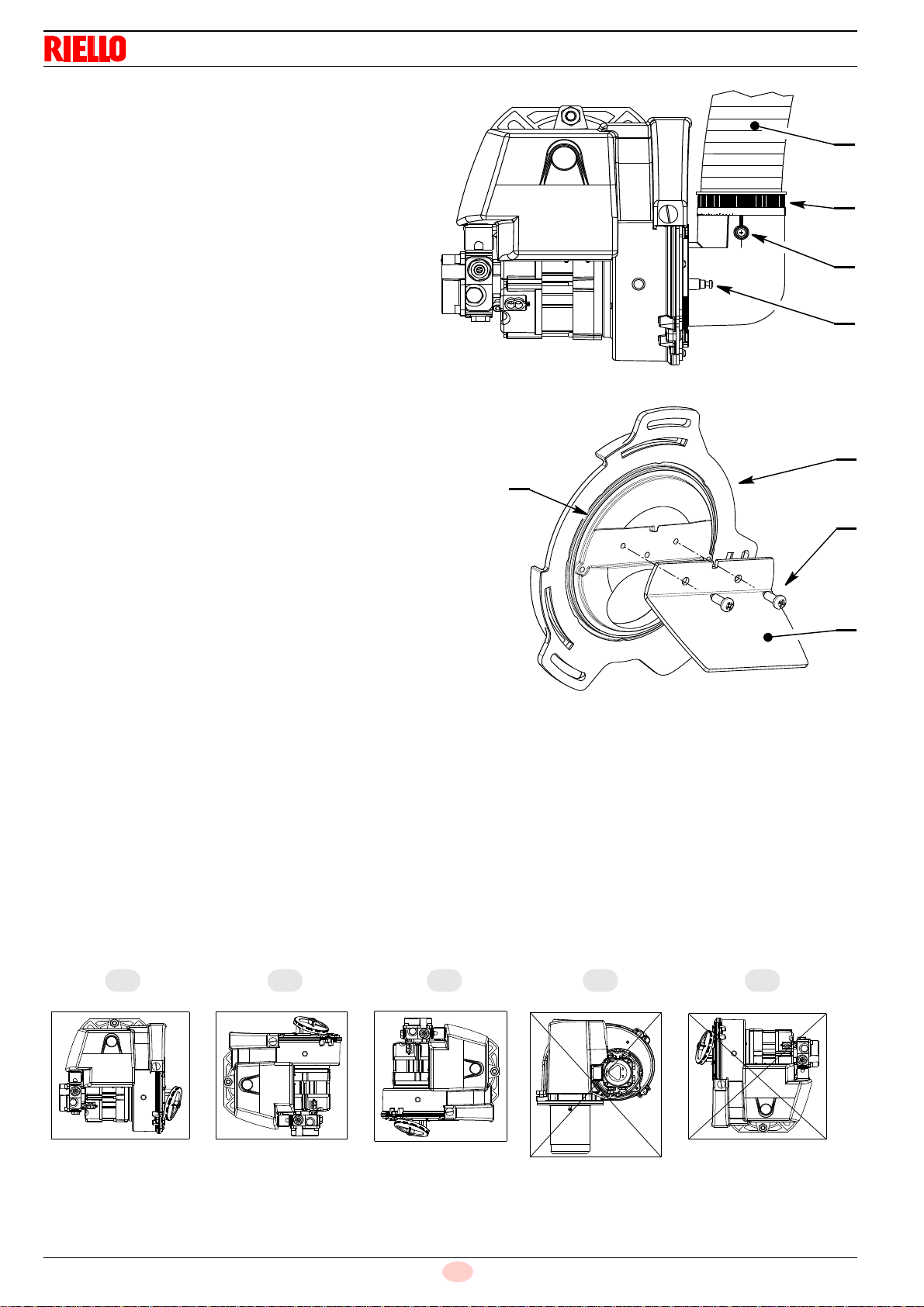

Per la regolazione della portata procedere

come segue:

➤

allentare la vite (7) e agire sulla ghiera (8)

ruotandola fino al raggiungimento della

regolazione desiderata;

➤

bloccare avvitando la vite (7), con coppia di

serraggio di 0,8 Nm.

DEFLETTORE,

(vedi fig. 6)

Il deflettore viene installato nel caso in cui sia necessario

aumentare le prestazioni di ventilazione del bruciatore.

Questo componente viene fornito separatamente.

Per installare questo accessorio è necessario:

➤

svitare le tre viti (9, fig. 2, pag. 3) e togliere il gruppo

di regolazione aria (5);

➤

applicare il deflettore (10) mediante le due viti (11),

avvitandole con coppia di serraggio di 0,8 Nm;

➤

rimontare con procedura inversa a quanto sopra

descritto, riposizionando l’adduttore (5) come in ori-

gine, serrando le due viti (9) con coppia di serraggio

non superiore a 0,8 Nm;

➤

prestare molta attenzione al corretto posiziona-

mento dell’anello di tenuta (12).

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 POSIZIONE DI FUNZIONAMENTO,

(versione CF e BF)

D7011

Fig. 5

D7013

Fig. 6

Il bruciatore è predisposto esclusivamente per il funzionamento nelle posizioni 1, 2e 3.

Ogni altro posizionamento è da ritenersi compromissorio per il buon funzionamento dell’apparecchio.

Le installazioni 4e 5sono vietate per motivi di sicurezza.

D7003

1 2 3 4 5

2902936

3.2 FISSAGGIO ALLA CALDAIA

➤

Per fissare la flangia al bruciatore è necessario inserire nella flangia (1) la vite e i due dadi, (vedi fig. 7).

➤

Allargare, se necessario, i fori dello schermo isolante (2, fig. 8), avendo cura di non danneggiarlo.

➤

Fissare alla portina della caldaia (5, fig. 9) la flangia (1) interponendo lo schermo isolante (2), mediante

le viti (3) e (se necessario) i dadi (4).

3.3 MONTAGGIO DEL BRUCIATORE

Nel caso di applicazione CF, l’alimentazione dell’aria per la combu-

stione avviene attraverso il gruppo adduttore (A).

Nel caso di applicazione BF, l’alimentazione dell’aria per la combu-

stione avviene attraverso un tubo flessibile o rigido collegato alla

presa d’aria (B).

PER UNA CORRETTA APPLICAZIONE BF, IL BRUCIATORE

DEVE ESSERE INSTALLATO SU UNA APPROPRIATA CAL-

DAIA BF.

E’ necessario, per tanto, rispettare i seguenti requisiti ed indica-

zioni:

➤

Il tubo di aspirazione dell'aria comburente deve essere:

- ben fissato al bruciatore;

- di materiale idoneo, con caratteristiche di temperatura da - 30

°C a 80 °C;

- in accordo con eventuali requisiti normativi vigenti nel paese di

destinazione.

➤

Il sistema tubo-aspirazione / bruciatore non deve permettere una perdita superiore a 2 m

/h a 0,5 mbar:

E9239

E9238

D5012

Fig. 7

Fig. 9

Fig. 8

D7015

S7011

APPLICAZIONI CF

APPLICAZIONI BF

2902936

ad esempio, l’utilizzo di tubazioni per evacuazioni dei fumi in pressione (tipo condensazione) garantisce i

suddetti requisiti.

➤

Assicurarsi che l’ingresso del tubo di aspirazione aria sia posizionato in modo da evitare ostruzioni provocate

da agenti esterni e se necessario é opportuno utilizzare protezioni adeguate.

➤

La temperatura dell'aria aspirata non deve superare 40 °C.

➤

Il diametro interno minimo del tubo deve essere 80 mm.

➤

La lunghezza massima del tubo di aspirazione può essere di 6 metri.

Attenzione: la lunghezza si riduce nel caso in cui siano presenti curve nel tratto di aspirazione.

Per esempio utilizzando una tubazione con superficie interna liscia si devono considerare le seguenti perdite:

- per ogni curva da 45° la lunghezza del tubo si riduce di 0,5 m;

- per ogni curva da 90° la lunghezza del tubo si riduce di 0,8 m.

IL BRUCIATORE DEVE ESSERE INSTALLATO RISPETTANDO LE APPLICAZIONI RIPORTATE NELLE

FIGURE SOTTOSTANTI.

➤

Per nessun motivo deve essere ostruita l’entrata dell’aria nella zona di aspirazione tubo.

➤

Il tubo non deve avere alcun tipo di occlusione o possibilità di chiusura (valvole, diaframmi etc...).

➤

Per nessun motivo devono essere installate tubazioni coassiali.

ATTENZIONE

S7851

S7853

S7876

2902936

3.4 IMPIANTI IDRAULICI

È necessario installare un filtro sulla linea di alimentazione del

combustibile.

◆

La pompa è predisposta per funzionamento bitubo.

◆

Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di

ritorno del combustibile non abbia occlusioni.

Una eccessiva contropressione (

≥

1 bar) provocherebbe la rottura

dell’organo di tenuta della pompa, con conseguenti perdite di com-

bustibile all’interno del bruciatore.

◆

Per il funzionamento monotubo è necessario svitare il tappo di

ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il tappo

(2) con coppia di serraggio 0,5 Nm.

La pompa dispone di un organo di regolazione della pressione di man-

data (5). La pressione aumenta con la rotazione oraria, viceversa nel

senso opposto. La sensibilità indicativa è di circa 1 bar per giro. La

pressione è regolabile nel range 7

15 bar.

Si raccomanda di non allentare il pomello (8) e verificare periodi-

camente il suo serraggio per motivi di sicurezza.

Gli impianti monotubo in pressione presentano una pressione del

combustibile positiva all’ingresso del bruciatore.

Tipicamente hanno il serbatoio ad altezza maggiore del bruciatore o sistemi di pompaggio del combustibile

esterni al bruciatore.

La figura 12 è esemplificativa di un collegamento ad anello in pressione, a prescindere dalla posizione del

serbatoio di alimentazione dell’anello stesso.

Nell’impianto di fig. 11, la tabella riporta le lunghezze massime indicative per la linea di alimentazione in fun-

zione del dislivello, della lunghezza e del diametro della condotta combustibile.

INNESCO POMPA

È sufficiente allentare l’attacco del vacuometro (6, fig. 10) ed attendere la fuoriuscita del combustibile.

D5912

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

8- Pomello

Fig. 10

POMPA

(vedi fig. 10)

IMPIANTI MONOTUBO IN PRESSIONE

(fig. 11 e 12)

max. 4 m

D7006

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

100

●

VALIDO SOLO PER L’ITALIA:

Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.

L’installatore deve garantire che la pressione di alimentazione non superi 0,5 bar.

Oltre tale valore si ha un’eccessiva sollecitazione dell’organo di tenuta della pompa.

H= dislivello; L = max. lunghezza del tubo di aspirazione; øi = diametro interno del tubo.

IMPIANTO NON

AMMESSO IN GERMANIA

●

D7007

Fig. 11 Fig. 12

2902936

Gli impianti in depressione presentano una pressione del combustibile negativa (depressione) all’ingresso

del bruciatore. Tipicamente hanno il serbatoio ad altezza minore del bruciatore.

Negli impianti di fig. 13 e 14, la tabella riporta le lunghezze massime indicative per la linea di alimentazione in

funzione del dislivello, della lunghezza e del diametro della condotta combustibile.

INNESCO POMPA

Negli impianti di fig. 13 e 14 è necessario avviare il bruciatore ed attendere l’innesco.

Nel caso in cui avviene il blocco del bruciatore prima dell’arrivo del combustibile, attendere almeno

20 secondi, poi ripetere l’operazione.

Negli impianti in depressione bitubo (fig. 14) si consiglia di far arrivare la tubazione di ritorno alla stessa

altezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

Se, invece, la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile.

Questa soluzione è meno sicura della precedente per la possibile mancanza di tenuta della valvola.

IMPIANTI IN DEPRESSIONE

(fig. 13 e 14)

max. 4 m

D7008

●●

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

3,5

100

●

VALIDO SOLO PER L’ITALIA:

Dispositivo automatico di intercettazione secondo circolare Ministero dell’in-

terno n° 73 del 29/7/71.

L’installatore deve garantire che la depressione di alimentazione non

superi mai 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile.

Si raccomanda che le tubazioni siano a perfetta tenuta.

H= dislivello; L = max. lunghezza del tubo di aspirazione;

øi = diametro interno del tubo.

MONOTUBO BITUBOFig. 13 Fig. 14

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RDB 3.2 BT 50/70 Guide de démarrage rapide

Riello

Riello 911T1 Guide de démarrage rapide

Riello

Riello Condexa PRO NA 75 P Mode d’emploi

Riello

Riello RG3D L Guide de démarrage rapide

Riello

Riello 467 T80 Guide de démarrage rapide

Riello

Riello MBC 1200/1 Mode d’emploi

Riello

Riello RL 800/M FS2 Guide de démarrage rapide

Riello

Riello RLS 160/E Guide de démarrage rapide

Riello

Riello RG1F Guide de démarrage rapide

Riello

Riello PRESS 140 T/N ECO Guide de démarrage rapide

Riello

Riello PRESS 30 N Guide de démarrage rapide

Riello

Riello GAS 7/2 Guide de démarrage rapide

Riello

Riello RS 310/EV O2 BLU Guide de démarrage rapide

Riello

Riello 20034842 Guide de démarrage rapide

Riello

Riello G3 431T1 Guide de démarrage rapide

Riello

Riello RDB 3.2 BX 32/50 Guide de démarrage rapide

Riello

Riello GAS 3 Guide de démarrage rapide

Riello

Riello DB9 LSM C13 TC FB FS1 A0 T150 DUAL IGNITION Guide de démarrage rapide

Riello

Riello 1301 T Guide de démarrage rapide

Riello

Riello 40 GS10 Guide de démarrage rapide

Riello

Riello 40 FS20D Guide de démarrage rapide

Riello

Riello RL 70 Guide de démarrage rapide

Riello

Riello 40 FS20 Manuel utilisateur

Riello

Riello GULLIVER RG1R Manuel d'utilisation et d'entretien

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
