Riello Burners 40 FSP10 Guide de démarrage rapide

Montage und Bedienungsanleitung

Installation, use and maintenance instructions

2903290 (1) - 11/2008

Instrucciones de instalación, uso y mantenimiento

Gas-Gebläsebrenner

Forced draught gas burner

Quemador de gas de aire soplado

CODE - CÓDIGO MODELL - MODEL

MODELO TYP - TYPE

TIPO

3756439 FSP10 564T30

Einstufiger Betrieb

One stage operation

Funcionamiento de una llama

3290 1D

INHALT

1. BESCHREIBUNG DES BRENNERS

Gasbrenner mit einstufigem Betrieb.

1.1 MITGELIEFERTES ZUBEHÖR

Isolierdichtung. . . . . . . . . . . . . . . 1 St. Schrauben und Muttern für Kesselflansch . . . 4 St.

Kabeldurchführung . . . . . . . . . . . 1 St. Schrauben für Befestigung der Haube . . . . . 3 St.

Gelenk. . . . . . . . . . . . . . . . . . . . . 1 St. 7 - poliger Stecker . . . . . . . . . . . . . . . . . . . . . 1 St.

1. BESCHREIBUNG DES BRENNERS. . . 1

1.1 Mitgeliefertes Zubehör. . . . . . . . . . . . . . 1

2. TECHNISCHE MERKMALE . . . . . . . . . 2

2.1 Technische Daten . . . . . . . . . . . . . . . . . 2

2.2 Abmessungen . . . . . . . . . . . . . . . . . . . . 2

2.3 Arbeitsfeld. . . . . . . . . . . . . . . . . . . . . . . 2

3. INSTALLATION . . . . . . . . . . . . . . . . . . 3

3.1 Brennermontage . . . . . . . . . . . . . . . . . . 3

3.2 Fühler - und Elektrodenstellung. . . . . . . 4

3.3 Gasanschluss-Schema . . . . . . . . . . . . . 4

3.4 Elektrisches Verdrahtungsschema . . . . 5

3.4.1 Elektrisches Standardverdrahtungsschema 5

3.4.2 Elektrisches Verdrahtungsschema mit

Dichtheitskontrolle der Ventile. . . . . . . . . . 6

4. BETRIEB. . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1 Einstellung der Brennerleistung. . . . . . . . . 6

4.2 Brennerkopfeinstellung . . . . . . . . . . . . . . . 6

4.3 Luftklappeneinstellung . . . . . . . . . . . . . . . . 7

4.4 Verbrennungskontrolle. . . . . . . . . . . . . . . . 7

4.5 Luftdruckwächter . . . . . . . . . . . . . . . . . . . . 7

4.6 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . . 8

4.7 Diagnostik Betriebsablauf . . . . . . . . . . . . . 8

4.8 Entriegelung des Steuergeräts und

verwendung der Diagnostik . . . . . . . . . . . . 9

5. HINWEISE

zur Vermeidung von Brennerschäden wegen

Überhitzung und schlechter Verbrennung . 10

6. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . 10

7. STÖRUNGEN / ABHILFE . . . . . . . . . . . . . 11

BEMERKUNGEN

– Die mitgelieferte Kabeldurchführung (5), auf der gleichen Seite der Gasstrecke installiert.

– Die Zugänglichkeit der Schrauben für Befestigung der Hauben prüfen, wenn man den Brenner installiert

hat. Eventuell sie mit mitgelieferten Schrauben (6, Abb. 1) austauschen.

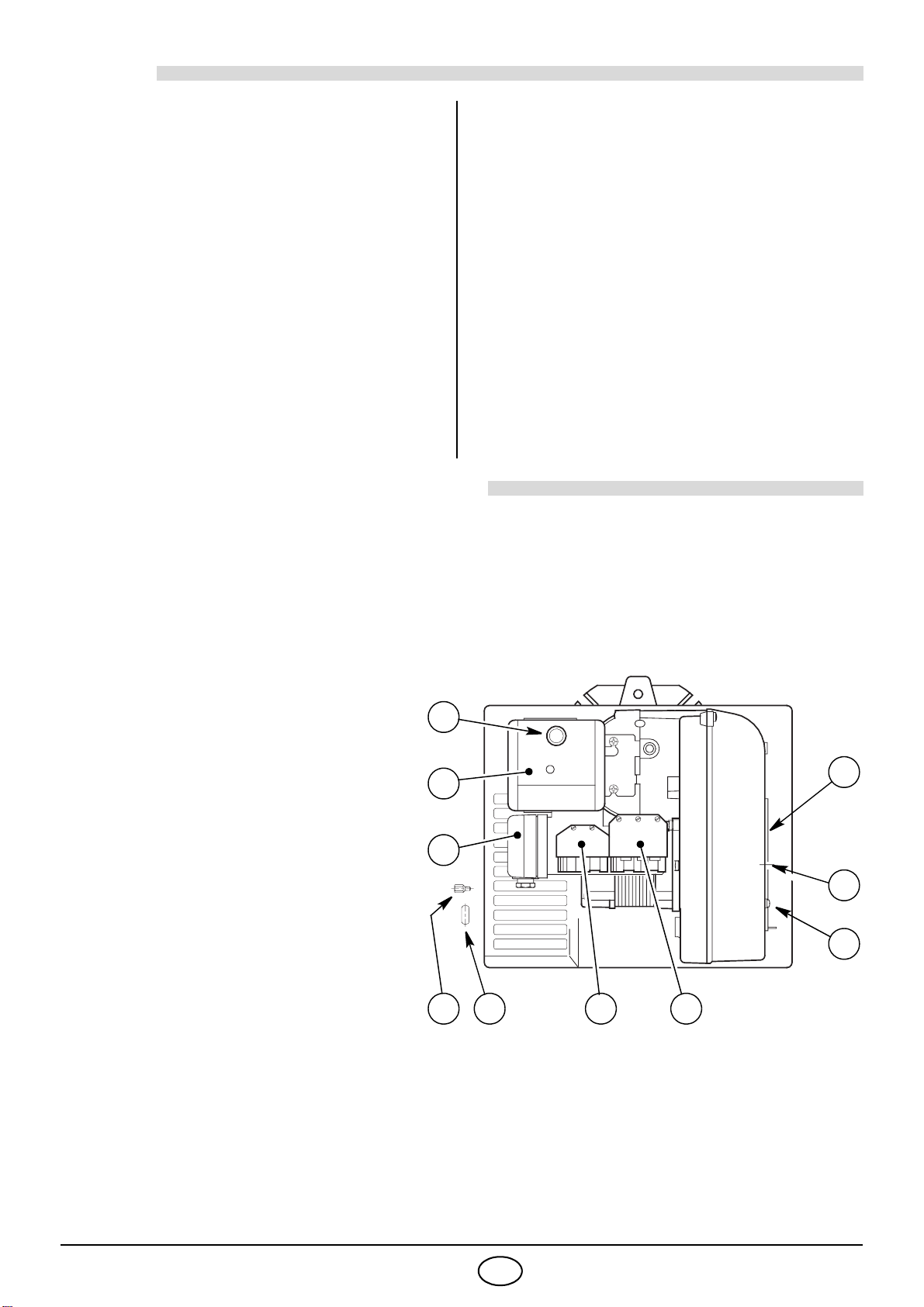

1– Luftklappe

2– Luftklappenbefestigungsschrauben

3– 7 - polige Steckdose für

Netzanschluß und Regelung

4– 6 - polige Steckdose für Gasstrecke

5– Kabeldurchführung

6– Schraube für Befestigung

der Haube

7– Luftdruckwächter

8– Steuergerät

9– Entstörtaste mit Störanzeige

³CE Kennzeichnung gemäß der Gasgeräterichtlinie 90/396/EWG; PIN 0063AP6680.

Gemäß Richtlinien: EMV 89/336/EWG, Niederspannungsrichtlinie 73/23/EWG und Wirkungsgradrichtli-

nie 92/42/EWG.

³Der Brenner ist gemäß der Norm EN 676 für intermittierenden Betrieb typgenehmigt.

³Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529.

³Gasstrecke gemäß der Euronorm EN 676. Abb. 1

D4182

6 5 3

3290 2D

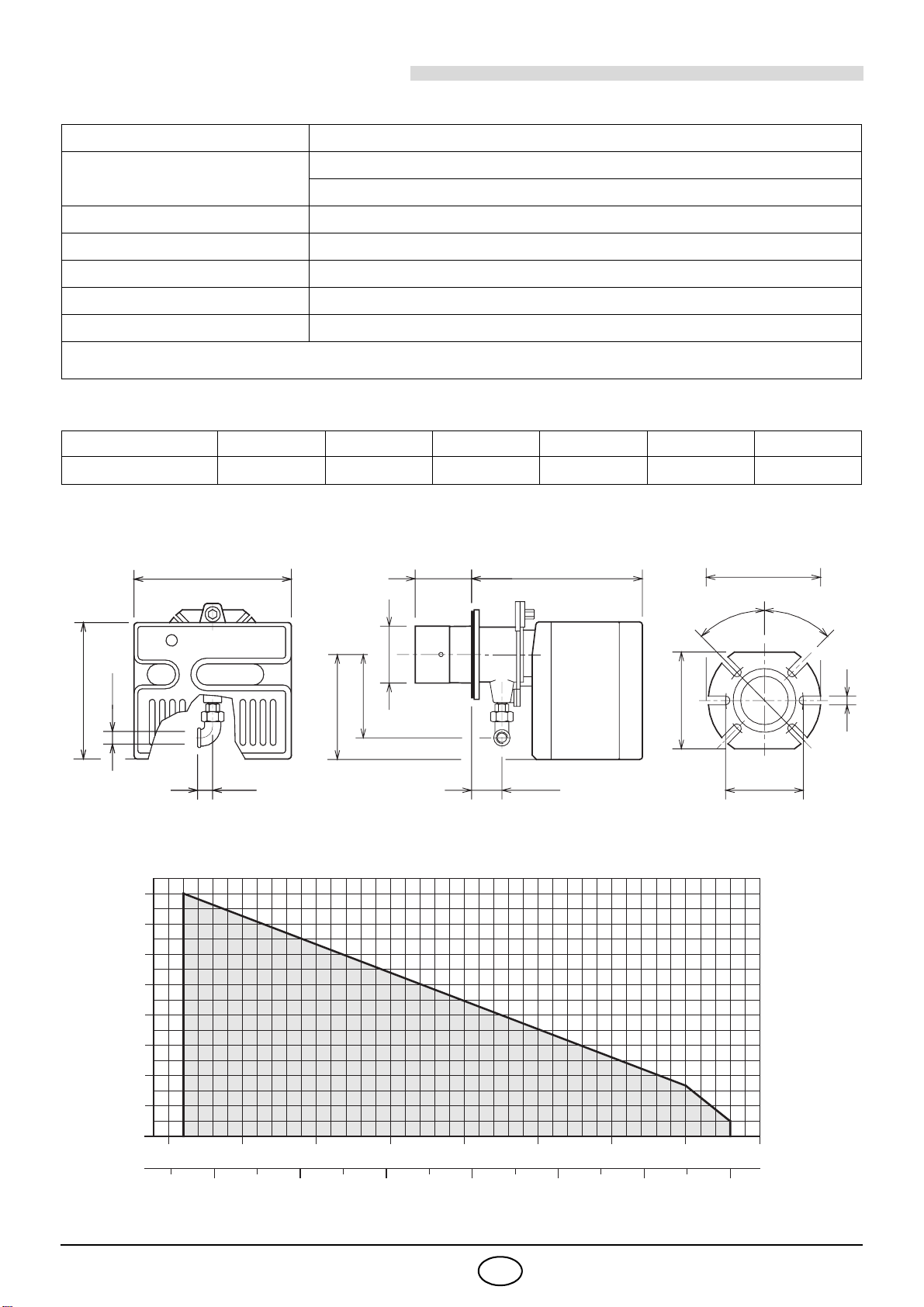

2. TECHNISCHE MERKMALE

2.1 TECHNISCHE DATEN

2.2 ABMESSUNGEN

2.3 ARBEITSFELD (nach EN 676)

Brennerleistung (1) 42 ÷ 116 kW - 36.000 ÷ 100.000 kcal/h

Flüssiggas (3. Gasfamilie) Unterer Heizwert: 24,44 kWh/Sm3 = 21.000 kcal/Sm3

Druck: 12 - 100 mbar

Stromversorgung Einphasig, 230V ±10% ~50Hz

Motor 230V / 0,7A

Kondensator 4 µF

Zündtransformator Primär 230V / 1,8A – Sekundär 8 kV / 30 mA

Leistungsaufnahme 0,13 kW

(1) Bedingungen: Temperatur 15°C - Luftdruck 1013 mbar – Höhe 0 m auf Meereshöhe.

LAND DE AT FR ES - GB-IE LU NL

GASKATEGORIE II2ELL3B/P II2H3B/P II2Er3P II2H3P II2E3B/P II2L3B/P

OGesondert zu bestellende Flammkopfverlängerung.

FlanschBrenner

305 110 346 185

33 61

45°

105

262

160

Rp 3/4

204

142

170

D4251

130

45°

Brennerleistung

D5256

0,8

0,2

0,4

0,6

40.000 50.000 60.000 70.000 kcal/h

1206050 70 80 kW

1,0

110

80.000

1,2

90 100

90.000

1,4

1,6

100.000

Druck im Feuerraum

mbar

3290 3D

PRÜFKESSEL

Das Arbeitsfeld wurde an einem Prüfkessel, gemäß der Norm EN 676, ermittelt.

HANDELSÜBLICHE HEIZKESSEL

Die Abstimmung Brenner-Kessel ist ohne Probleme, wenn der Kessel der Euronorm EN 303 entspricht und

die Abmessungen des Feuerraumes mit Euronorm EN 676 übereinstimmen.

Wenn der Brenner mit einem Heizkessel kombiniert werden soll, der nicht der Euronorm EN 303 und der

EN 676 entspricht, müssen die technischen Daten aufeinander abgestimmt werden. Die Kesseldaten beim

Hersteller abfragen.

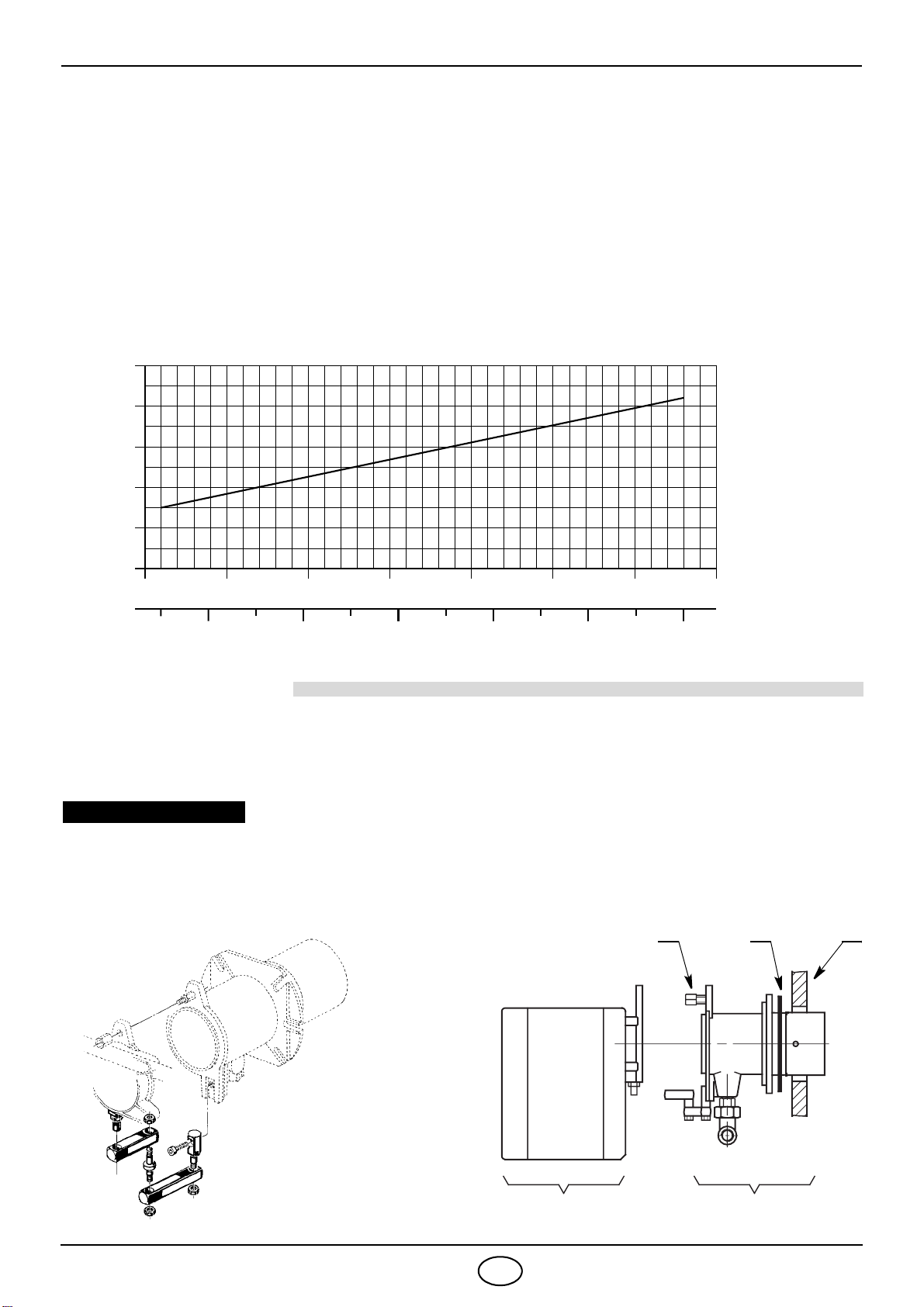

VOM GASDRUCK AM BRENNERKOPF ABHÄNGIGE BRENNERLEISTUNG

Bei einem an dem Verbindungsrohr (M2, siehe Kap. 3.3, Seite 4) gemessenen Druck von 8,4 mbar, mit einem

feuerseitigen Widerstand von 0 mbar und mit Gas G31 - unterer Heizwert = 24,44 kWh/Sm3(21.000 kcal/Sm3)

- erreicht man die Höchstleistung.

3. INSTALLATION

DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN

UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.

3.1 BRENNERMONTAGE

Gasdruck im mbar

am Brennerkopf

Brennerleistung

50 60 70 80 90 100 110 120 kW

50.000 60.000 70.000 80.000 90.000 100.000 kc a l / h

D7341

S7392

MONTAGE DES

GELENKES

132

D5108

ODen Brennerkopf durch Lösen der Mutter (1)

vom Brenner trennen und das Maschinenteil

(A) zurückschieben.

ODen Teil (B) an der Kesselplatte (2) unter Zwi-

schenlegung der mitgelieferten Isolierdichtung

(3) befestigen.

Die Kesseltür darf mit Isolierung höchstens 90 mm

dick sein.

Sollte die Tür dicker sein (max. 150 mm), muss eine

gesondert zu bestellende Flammkopfverlängerung

verwendet werden.

WICHTIGER HINWEIS

3290 4D

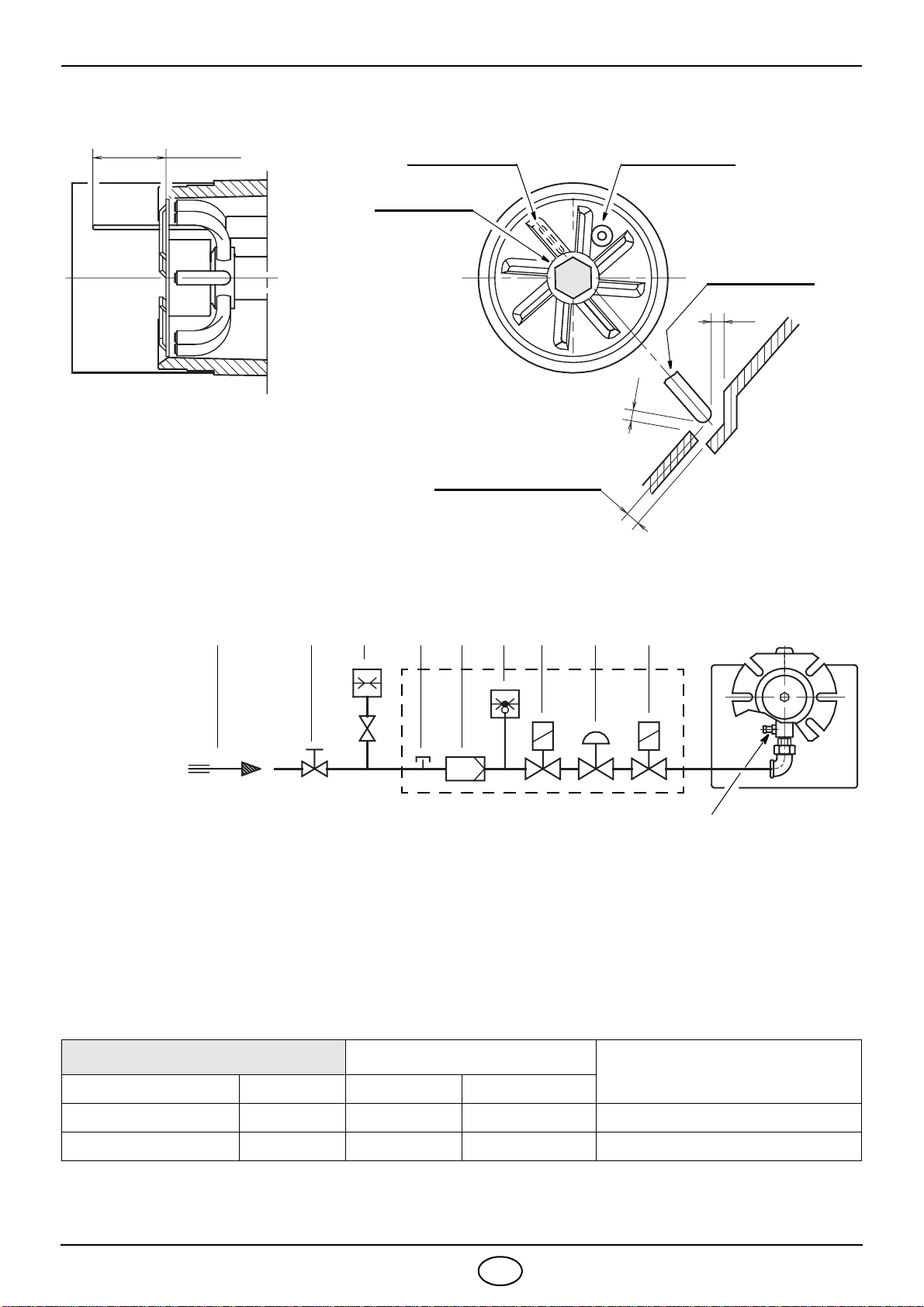

3.2 FÜHLER - UND ELEKTRODENSTELLUNG

3.3 GASANSCHLUSS–SCHEMA

GASSTRECKE ENTSPRECHEND EURONORM EN 676

Die Gasstrecke muss gesondert bestellt werden; die Einregulierung wird entsprechend der beigefügten

Betriebsanleitung durchgeführt.

GASSTRECKE ANSCHLÜSSE GEBRAUCH

TYP CODE EINGANG AUSGANG

MBDLE 405 B01 3970530 Rp 1/2 Rp 3/4 Erdgas ≤80 kW und Flüssiggas

MBDLE 407 B01 3970531 Rp 3/4 Rp 3/4 Erdgas und Flüssiggas

D5104

Zündelektrode

ACHTUNG

Flammenfühler

Zündelektrode

1,5

Verteilerdüse

Flammen-

Fühler

1– Gaszuleitung

2– Handabsperrschieber (Sonderzubehör)

3– Gasdruckmanometer (Sonderzubehör)

4– Filter

5– Gasdruckwächter

6– Sicherheitsventil

7– Gasdruckregler

8– Einstellventil

M1 – Messung, Anschlußdruck

M2 – Messung, Brenner- Kopfdruck

D5069

2 3 M1 4 5 6 7 8

3290 5D

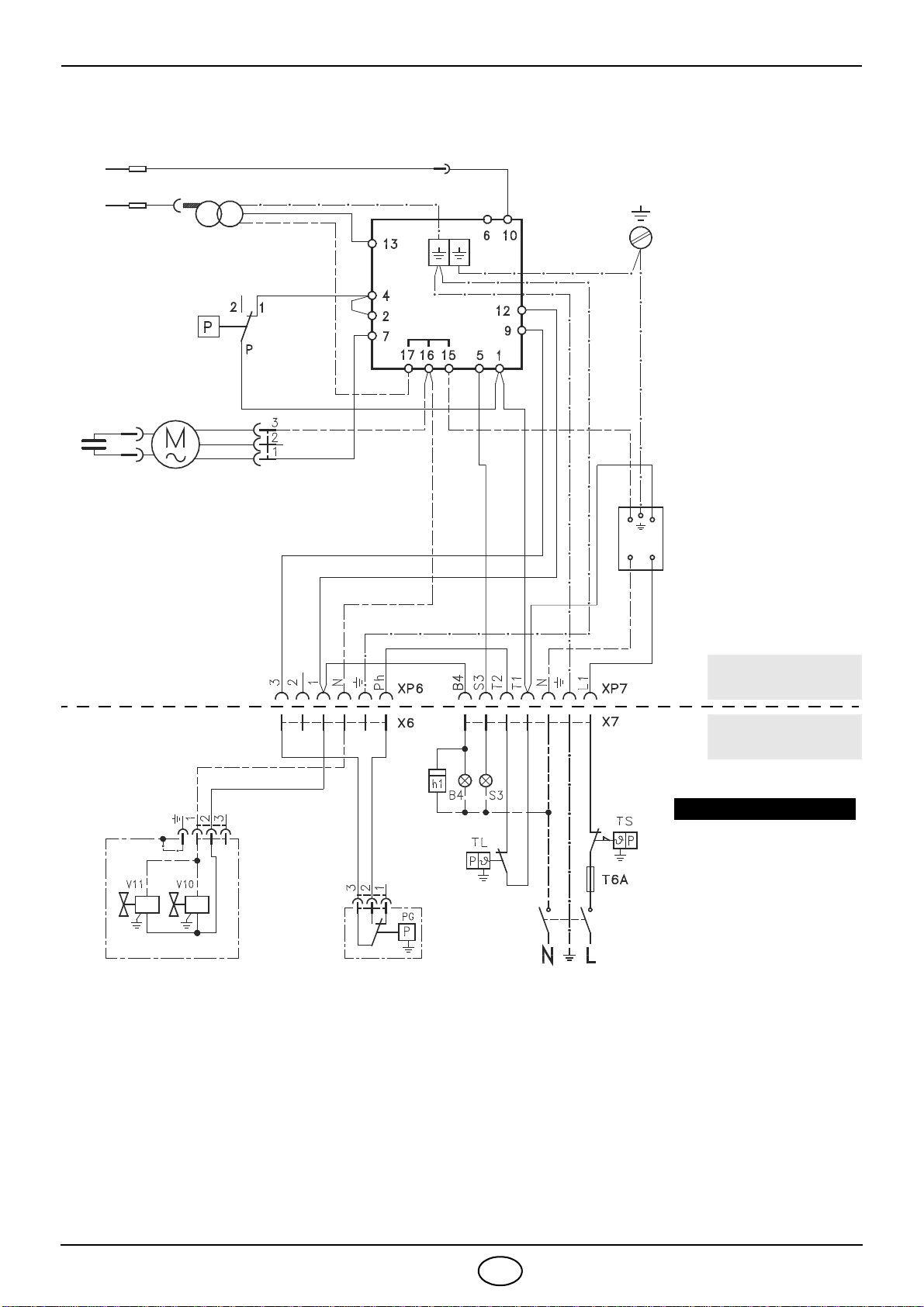

3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA

Flammenfühler

Zündelektrode

Motor

Kondensator

Brenner-Erdung

230V

50Hz

Funk-Enstörfilter

Luftdruckwächter

Blau

Weiß

Schwarz

Steuergerät

RMG 88.620A2

D4275

Kabelverbinder

Zündtrafo

3.4.1 ELEKTRISCHES STANDARDVERDRAHTUNGSSCHEMA

LEGENDE

XP6– 6 - poliger Steckdose

XP7– 7 - poliger Steckdose

X6 – 6 - poliger Stecker

X7 – 7 - poliger Stecker

B4 – Betrieb-Fernmeldung

h1 – Stundenzähler

PG – Gasdruckwächter

S3 – Störabschaltung-Fern-

meldung

(230V - 0,5 A max.)

T6A– Sicherung

TL – Begrenzungsthermo-

stat

TS – Sicherheitstemperatur-

begrenzer

V10 – Sicherheitsventil

V11 – Einstellventil

Im Falle einer Phase-Pha-

se-Versorgung muss eine

Überbrückung im

Stecksokkel des Steuerge-

räts zwischen der Klem-

me 6 und der Erdklemme

ausgeführt werden.

ACHTUNG

ACHTUNG:

³Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Erdung

ausführen.

³Der Leiterquerschnitt muss mindestens 1 mm2 sein. (Außer im Falle anderslautender Angaben durch Normen und örtli-

che Gesetze).

³Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestimmungen entsprechen.

³Das Anhalten des Brenners durch Öffnen des Heizkesselthermostats und die Störabschaltung durch Abtrennen

des Verbinders am roten Fühlerkabel außen am Steuergerät überprüfen.

ANMERKUNGEN:

Das bedeutet, dass sie mindestens 1 Mal alle 24 Stunden anhalten müssen, damit das elektrische Steuergerät eine Kon-

trolle seiner Effizienz beim Anfahren ausführen kann. Gewöhnlich wird das Anhalten des Brenners durch den Begren-

zungsthermostat (TL) des Heizkessels gewährleistet. Sollte dies nicht der Fall sein, muss ein Zeitschalter mit (TL)

seriengeschaltet werden, der für das Anhalten des Brenners mindestens einmal alle 24 Stunden sorgt.

VOM INSTALLATEUR

AUSZUFÜHREN

WERKSSEITIGE

EINSTELLUNG

3290 6D

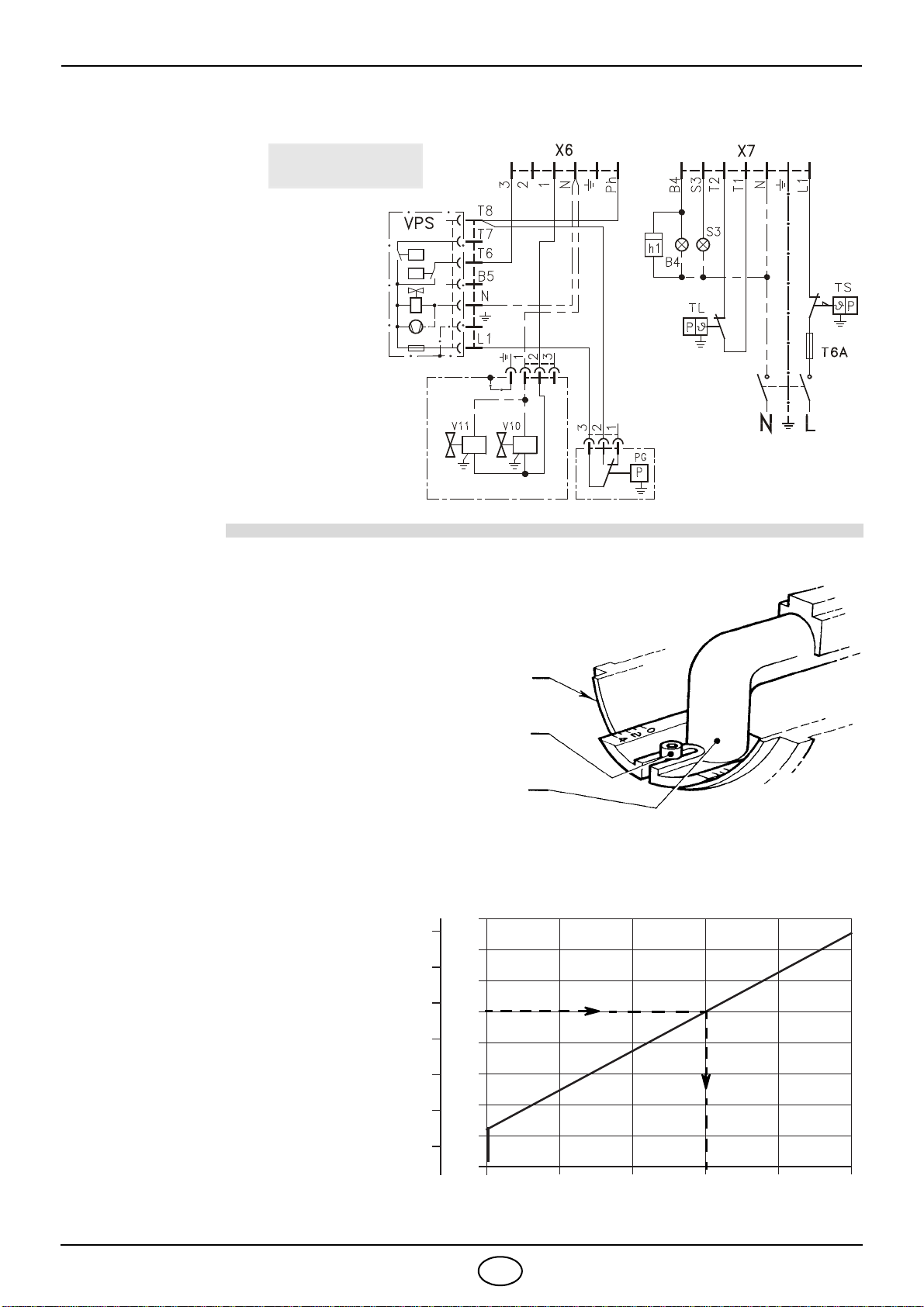

3.4.2 ELEKTRISCHES VERDRAHTUNGSSCHEMA MIT DICHTHEITSKONTROLLE DER VENTILE

(DUNGS VPS 504)

4. BETRIEB

4.1 EINSTELLUNG DER BRENNERLEISTUNG

In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG

müssen die Anbringung des Brenners am Heizkessel, die

Einstellung und die Inbetriebnahme unter Beachtung der

Betriebsanleitung des Heizkessels ausgeführt werden,

einschließlich Kontrolle der Konzentration von CO und CO2in

den Abgasen, der Abgastemperatur und der mittleren

Kesseltemperatur.

Entsprechend der gewünschten Kesselleistung werden die

Einstellung des Brennkopfes und der Luftklappe bestimmt.

4.2 BRENNERKOPFEINSTELLUNG

Die Schraube (A) lockern, den Krümmer (B) so verschieben,

dass die rückwärtige Fläche (C) des Verbindungsrohres mit

der gewünschten Skala-Einstellzahl übereinstimmt.

Die Schraube (A) wieder festziehen.

Beispiel:

Der Brenner ist auf einem Kessel von

81 kW installiert.

Bei einem Wirkungsgrad von 90%

sollte die Brennerleistung ca. 90 kW

betragen. Aus dem Diagramm ergibt

sich, daß für diese Leistung die Ein-

stellzahl 3festzulegen ist.

Das Diagramm dient nur als Hinweis

und darf nur für eine anfängliche Ein-

stellung benutzt werden.

Um einen guten Betrieb des Luftdruck-

wächters zu sichern, kann es

notwendig sein, die Öffnung des Bren-

nerkopfes zu reduzieren. (Einstellzahl

in Richtung 0).

LEGENDE

X6 – 6 - poliger Stecker

X7 – 7 - poliger Stecker

B4 – Betrieb-Fernmeldung

h1 – Stundenzähler

PG – Gasdruckwächter

S3 – Störabschaltung-Fernmeldung

(230V - 0,5 A max.)

T6A – Sicherung

TL – Begrenzungsthermostat

TS – Sicherheitstemperaturbegrenzer

V10 – Sicherheitsventil

V11 – Einstellventil

230V

50Hz

D4199

VOM INSTALLATEUR

AUSZUFÜHREN

S7015

01 32

120

100

80.000

70.000

60.000

50.000

40.000

kcal/h kW

D5258

110

90.000

100.000

Einstellzahl

3290 7D

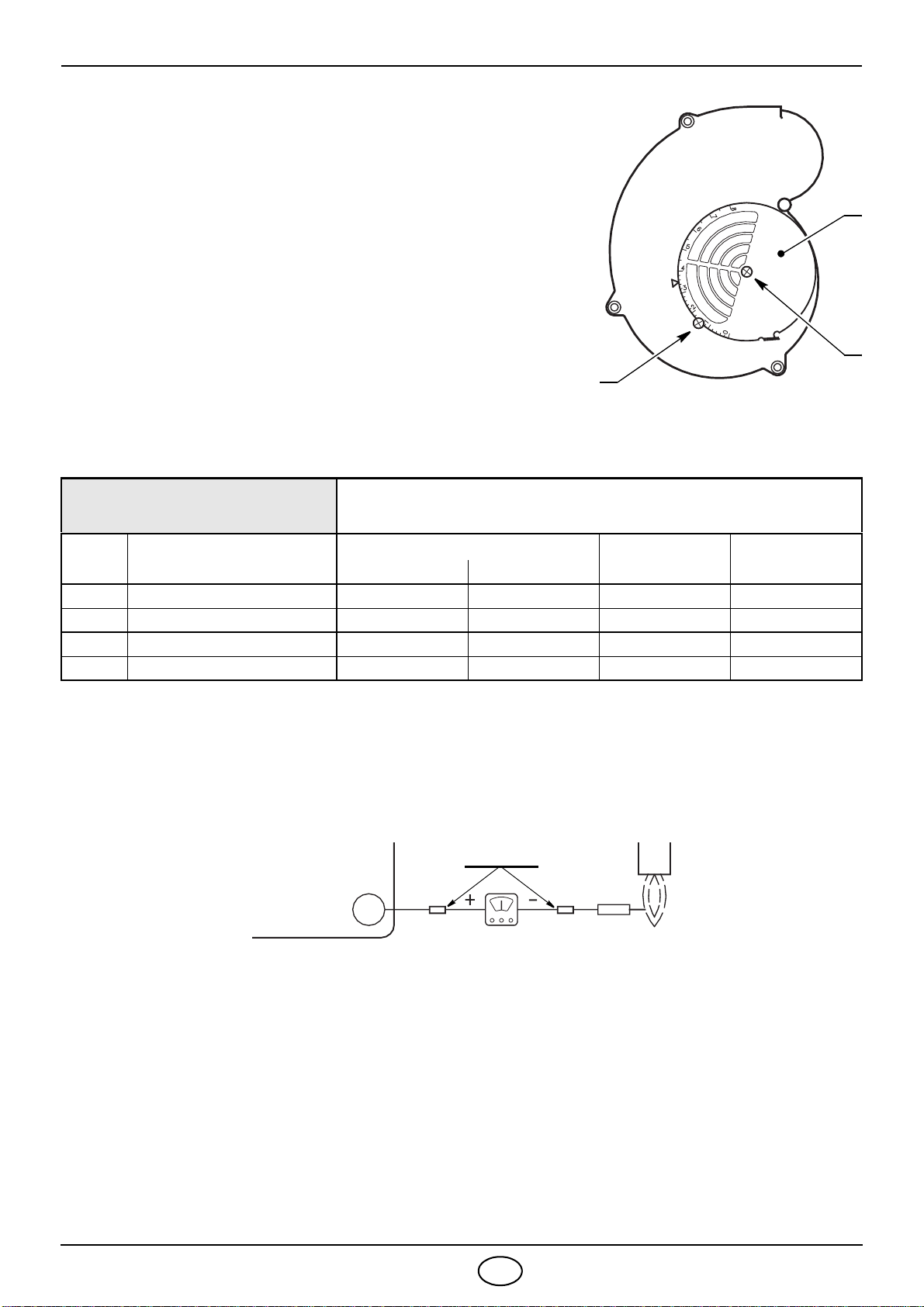

4.3 LUFTKLAPPENEINSTELLUNG

Der Luftdurchsatz wird durch die Betätigung der unbeweglichen Klappe

(1) reguliert. Zu diesem Zweck müssen zuvor die Schrauben (2) aufge-

dreht werden. Hat man die optimale Einstellung erreicht, dann die

Schrauben (2) festschrauben.

4.4 VERBRENNUNGSKONTROLLE

Der Brenner muss gemäß untenstehender Tabelle auf die jeweils vorhandene Gasart eingestellt werden:

IONISATIONSSTROM

Der Betrieb des Steuergerätes erfordert einen Ionisationsstrom von mindenstens 3 µA.

Da unter normalen Bedingungen ein weitaus höherer Strom erzeugt wird, sind normalerweise keine

Kontrollen nötig.

Wenn aber der Ionisationsstrom gemessen werden soll, muss der in das rote Fühlerkabel geschaltete

Verbinder geöffnet und ein Mikroamperemeter zwischengeschaltet werden.

4.5 LUFTDRUCKWÄCHTER

Während der Einregulierung des Gasbrenners wird der Luftdruckwächter auf 0 gestellt.

Ist die Einregulierung abgeschlossen, wird der Luftdruck einreguliert. Die Regulierskala langsam im Uhrzeiger-

sinn drehen, bis der Brenner abschaltet. Dann die Regulierskala entgegengesetz um einen Wert zurückdrehen,

bis der Brenner wieder einschaltet.

Mit dieser Einstellung den Brennerstart mehrmals wiederholen und bei Bedarf den Luftdruckwächter nachregu-

lieren.

Achtung:

Der Luftdruckwächter muss nach Norm EN 676 den Brenner abschalten, bevor der CO-Wert in den Abgasen 1%

(10.000 ppm) überschreitet. Um dies zu prüfen, ein Verbrennungsanalysegerät im Kamin anschließen, die

Luftansaugung des Ventilators langsam schließen und prüfen, ob der Brenner abschaltet, bevor der CO-Wert in

den Abgasen höher als 1% ist.

EN 676 LUFTÜBERSCHUSS:

max. Leistung λ≤1,2 – min. Leistung ≤ð 1,3

GAS Max. theoretischer CO2

Gehalt bei 0% O2

Einstellung CO2% CO

mg/kWh NOx

mg/kWh

λ= 1,2 λ= 1,3

G 20 11,7 9,7 9,0 ≤100 ≤170

G 25 11,5 9,5 8,8 ≤100 ≤170

G 30 14,0 11,6 10,7 ≤100 ≤230

G 31 13,7 11,4 10,5 ≤100 ≤230

D5231

Verbinder

Klemmleiste des

Steuergerät

D5006

Flammenfühler

3290 8D

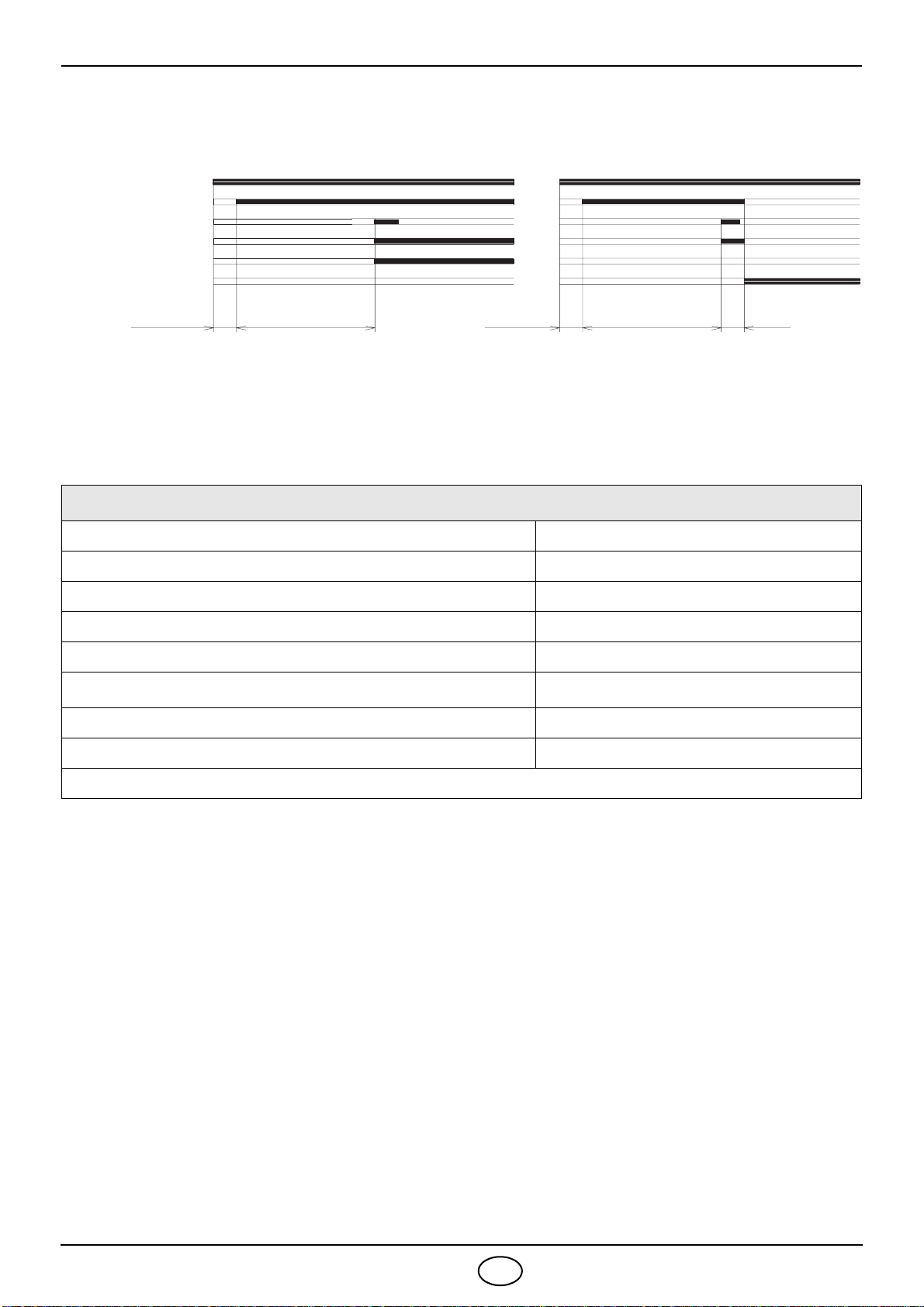

4.6 BETRIEBSABLAUF

Sollte die Flamme während des Betriebes erlöschen, erfolgt eine Störabschaltung innerhalb 1 Sekunde.

4.7 DIAGNOSTIK BETRIEBSABLAUF

Die Bedeutung der verschiedenen Anzeigen während des Anlaufprogramms ist in folgender Tabelle erklärt:

FARBCODETABELLE

Sequenzen Farbcode

Vorspülung 

Zündung 11111

Betrieb mit Flamme OK vvvvvvvvvvvv

Betrieb mit schwachter Flamme v1v1v1v1v1

Stromversorgung unter ~170V 

Störabschaltung 

Fremdlicht vvvvv

Legende: 1Aus Gelb vGrün Rot

3s40s40smax. 2s max. 2s D4172

Störabschaltung wegen NichtzündungNormal

Thermostat

Motor

Zündtransformator

Magnetventile

Störabschaltung

Flamme

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Burners Brûleur

Riello Burners

Riello Burners 40 Series Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver BLU BG1 Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG1RK Guide de démarrage rapide

Riello Burners

Riello Burners RL 22 BLU Guide de démarrage rapide

Riello Burners

Riello Burners RL 28/1 Guide de démarrage rapide

Riello Burners

Riello Burners RS 68/M BLU Manuel d'instructions

Riello Burners

Riello Burners Gulliver RG1R Guide de démarrage rapide

Riello Burners

Riello Burners PRESS 60 N 616 M Guide de démarrage rapide

Riello Burners

Riello Burners P 140 P/G Guide de démarrage rapide

Riello Burners

Riello Burners RL 250 Guide de démarrage rapide

Riello Burners

Riello Burners RIELLO 40 F10 Guide de démarrage rapide

Riello Burners

Riello Burners RDB1 70-90 Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver BLU BGK1 Guide de démarrage rapide

Riello Burners

Riello Burners RL 190 Guide de démarrage rapide

Riello Burners

Riello Burners RG0.R Guide de démarrage rapide

Riello Burners

Riello Burners 377 T1 Guide de démarrage rapide

Riello Burners

Riello Burners RLS 300/E MX Manuel utilisateur

Riello Burners

Riello Burners Gulliver BLU BG7D Guide de démarrage rapide

Riello Burners

Riello Burners RL 190/M Guide de démarrage rapide

Riello Burners

Riello Burners RS Series Guide de démarrage rapide

Riello Burners

Riello Burners MB8LSE Guide de démarrage rapide

Riello Burners

Riello Burners PRESS 30N Guide de démarrage rapide

Riello Burners

Riello Burners RL Series Guide de démarrage rapide

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

Riello

Riello RS 28/M Guide de démarrage rapide

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Riello

Riello RX 500 S/PV Mode d’emploi

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

Riello

Riello P 140 T/G Guide de démarrage rapide

AESYS

AESYS TurboFire II Manuel utilisateur

Riello

Riello RG1RKD Guide de démarrage rapide

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence
