Riello Burners MB 407/1 Manuel utilisateur

20049141 (1) - 03/2012

Istruzioni per installazione, uso e manutenzione / Catalogo ricambi

Montage und Bedienungsanleitung / Ersatzteile Katalog

Manuel d’entretien / Catalogue pièces détachées

Installation, use and maintenance instructions / Spare parts list

Installatie-, gebruiks- en onderhoudsvoorschriften / Onderdelencatalogus

Instrucciones de instalación, uso y mantenimiento / Catálogo recambios

Rampe gas monostadio

Einstufige Gasstrecken

Rampe gaz a une allure

1st stage gas trains

Gasstraat - eentraps

Rampe de gas a 1 llama

CODICE - CODE

CÓDIGO MODELLO - MODELL - MODELE

MODEL - MODELO

3970229 MB 407/1

3970230 MB 410/1

3970144 - 3970197 - 3970231 - 3970256 MB 412/1

3970180 - 3970198 - 3970232 - 3970250

3970253 MB 415/1

3970181 - 3970182 - 3970233 - 3970234

3970252 - 3970257 MB 420/1

1 20049141

Informazioni ed avvertenze generali

1.1 Informazioni sul manuale di istruzione

1.1.1 Introduzione

Il manuale di istruzione dato a corredo della rampa gas:

costituisce parte integrante ed essenziale del prodotto e non

va da esso separato; deve essere quindi conservato con

cura per ogni necessaria consultazione e deve accompa-

gnare la rampa gas anche in caso di cessione ad un altro

proprietario o utente, oppure in caso di trasferimento su un

altro impianto.

In caso di danneggiamento o smarrimento deve essere

richiesto un altro esemplare al Servizio Tecnico di Assi-

stenza di Zona;

è stato realizzato per un utilizzo da parte di personale qualifi-

cato;

fornisce importanti indicazioni ed avvertenze sulla sicurezza

nell’installazione, la messa in funzione, l’uso e la manuten-

zione la rampa gas.

1.2 Garanzia e responsabilità

Il costruttore garantisce i suoi prodotti nuovi dalla data dell’instal-

lazione secondo le normative vigenti e/o in accordo con il contrat-

to di vendita. Verificare, all’atto della prima messa in funzione,

che la rampa gas sia integra e completa.

In particolare i diritti alla garanzia ed alla responsabilità decado-

no, in caso di danni a persone e/o cose, qualora i danni stessi si-

ano riconducibili ad una o più delle seguenti cause:

installazione, messa in funzione, uso e manutenzione della

rampa gas non corretti;

utilizzo improprio, erroneo ed irragionevole della rampa gas;

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

utilizzo della rampa gas con dispositivi di sicurezza difettosi,

applicati in maniera scorretta e/o non funzionanti;

installazione di componenti supplementari non collaudati

unitamente alla rampa gas;

alimentazione della rampa gas con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

utilizzo della rampa gas anche a seguito del verificarsi di un

errore e/o un’anomalia;

riparazioni e/o revisioni eseguite in maniera scorretta;

modifica della camera di combustione mediante l’introdu-

zione di inserti che impediscano il regolare sviluppo della

fiamma stabilito costruttivamente;

insufficiente ed inappropriata sorveglianza e cura dei com-

ponenti della rampa gas maggiormente soggetti ad usura;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità

per la mancata osservanza di quanto riportato nel presente

manuale.

1 Informazioni ed avvertenze generali

ATTENZIONE

La mancata osservanza a quanto descritto in que-

sto manuale, la negligenza operativa, una errata

installazione e l’esecuzione di modifiche non au-

torizzate, sono causa di annullamento, da parte

del costruttore, della garanzia che essa dà alla

rampa gas.

20049141 2

Sicurezza e prevenzione

2.1 Premessa

E’ necessario tenere in considerazione che l’incauto e maldestro

utilizzo della rampa gas può causare situazioni di pericolo di mor-

te per l’utente o terzi, nonchè danneggiamenti al bruciatore o ad

altri beni. La distrazione, la leggerezza e la troppa confidenza

sono spesso causa di infortuni; come possono esserlo la stan-

chezza e la sonnolenza.

E’ opportuno tenere in considerazione quanto segue:

la rampa gas deve essere destinato solo all’uso per il quale

è stato espressamente previsto. Ogni altro uso è da consi-

derarsi improprio e quindi pericoloso.

Non è consentito modificare la rampa gas per alterarne le

prestazioni e le destinazioni.

L’utilizzo della rampa gas deve avvenire in condizioni di

sicurezza tecnica ineccepibili. Eventuali disturbi che pos-

sano compromettere la sicurezza devono essere eliminati

tempestivamente.

Non è consentito aprire o manomettere i componenti della

rampa gas, ad esclusione delle sole parti previste nella

manutenzione.

Sono sostituibili esclusivamente le parti previste dal costrut-

tore.

2.2 Addestramento del personale

L’utente è la persona, o l’ente o la società, che ha acquistato la

rampa gas e che intende usarla per gli usi concepiti allo scopo.

Sua è la responsabilità della rampa gas e dell’addestramento di

quanti vi operano intorno.

L’utente:

si impegna ad affidare la rampa gas esclusivamente a per-

sonale qualificato ed addestrato allo scopo;

si impegna ad informare il proprio personale in modo ade-

guato sull’applicazione e osservanza delle prescrizioni di

sicurezza. A tal fine egli si impegna affinchè chiunque per la

propria mansione conosca le istruzioni per l’uso e le prescri-

zioni di sicurezza;

Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla rampa gas.

Il personale non deve eseguire di propria iniziativa opera-

zioni o interventi che non siano di sua competenza.

Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse cre-

are.

Il montaggio di pezzi di altre marche o eventuali modifiche

possono variare le caratteristiche della macchina e quindi

pregiudicarne la sicurezza operativa. La Ditta Costruttrice

pertanto declina ogni e qualsiasi responsabilità per tutti i

danni che dovessero insorgere a causa dell’utilizzo di pezzi

non originali.

Inoltre:

2 Sicurezza e prevenzione

ATTENZIONE

Il produttore garantisce la sicurezza del buon fun-

zionamento solo se tutti i componenti del la rampa

gas sono integri e correttamente posizionati.

è tenuto a prendere tutte le misure necessa-

rie per evitare che persone non autorizzate

abbiano accesso alla rampa gas;

deve informare la Ditta Costruttrice nel caso

in cui riscontrasse difetti o malfunzionamenti

dei sistemi antinfortunistici, nonchè ogni

situazione di presunto pericolo;

il personale deve usare sempre i mezzi di

protezione individuale previsti dalla legisla-

zione e seguire quanto riportato nel presente

manuale.

3 20049141

Descrizione tecnica

3.1 Designazione rampa gas

3.2 Modelli disponibili

Tab. A

3 Descrizione tecnica

Grandezza costruttiva:

Serie:

Funzionamento: /2 apertura 2 gradini

/P apertura 1 gradino con regolatore proporzionale aria/gas

/1 apertura 1 gradino

Controllo di tenuta: CT controllo di tenuta a bordo rampa

- 0

Tipo giunzione: F flangia standard ISO

F1 flangia quadrata BS1

R filettato

F2 flangia quadrata BS2

F3 flangia quadrata BS3 - BS4

Connessione elettrica: SD Spina domestica

SM Spina media potenza

T Terminali - Morsettiera

- senza regolatore di pressione

0 con regolatore e pressione proporzionale aria/gas

2 con regolatore e pressione uscita fino a 20 mbar

3 con regolatore e pressione uscita fino a 30 mbar

5 con regolatore e pressione uscita fino a 50 mbar

Campo pressione

uscita standard:

0 comune

2 separato

Comando valvole:

405 407 410 412 415 420

DESIGNAZIONE BASE

DESIGNAZIONE ESTESA

MB 415 T 3 0R/1 -

Codice Modello

3970229 MB 407/1 - RSM 20

3970230 MB 410/1 - RSM 20

3970144 MB 412/1 - RT 20

3970197 MB 412/1 CT RT 20

3970231 MB 412/1 - RSM 20

3970256 MB 412/1 - RT 52

3970180 MB 415/1 - RT 30

3970198 MB 415/1 CT RT 30

3970232 MB 415/1 - RSM 30

3970250 MB 415/1 - RT 52

3970253 MB 415/1 CT RT 52

3970181 MB 420/1 - RT 30

3970182 MB 420/1 CT RT 30

3970233 MB 420/1 - RSM 30

3970234 MB 420/1 CT RSM 30

3970252 MB 420/1 CT RT 52

3970257 MB 420/1 - RT 52

Codice Modello

20049141 4

Descrizione tecnica

3.3 Dati tecnici

Tab. B

(*) Il grado di protezione “IP54” si può ottenere rimuovendo la

spina 6 poli.

3.4 Componenti

La rampa gas è costituta da:

Filtro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1

Pressostato gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1

Stabilizzatore di pressione . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1

Valvola di sicurezza ad apertura rapida. . . . . . . . . . . . . . . . N. 1

Valvola di regolazione ad apertura lenta . . . . . . . . . . . . . . . N. 1

3.5 Descrizione

1 Flangia

2 Presa di pressione (MB 415-420/1)

3 Viti fissaggio flangia

4 Regolazione stabilizzatore

5 Regolazione freno

6 Ghiera regolazione portata

7 Vite bloccaggio ghiera (non sigillata)

8 Pressostato gas di minima

9 Controllo di tenuta (versioni CT)

10 Bobina

11 Presa di pressione (MB 407/1)

12 Presa di pressione (MB 410-412/1)

Modello MB 407 MB 410 - 412 - 415 MB 420

Max. pressione di alimentazione 360 mbar (36 kPa)

Grado di protezione IP 54 versione “RT ..” - IP 4X versione “SM ..” (*)

Temperatura ambiente -15°C fino a + 70 °C

Valvola elettromagnetica DIN EN 161, classe A, gruppo 2

Tensione/frequenza ~ (AC) 50-60 Hz, 230 V - 15 % + 10 %

Potenza/assorbimento:

- pressione uscita fino a 30 mbar

- pressione uscita fino a 50 mbar 28 VA ~(AC) 230 V, 20 °C

46 VA ~(AC) 230 V, 20 °C 50 VA ~(AC) 230 V, 20 °C

96 VA ~(AC) 230 V, 20 °C 80 VA ~(AC) 230 V, 20 °C

100 VA ~(AC) 230 V, 20 °C

Dispositivo antipolvere Filtrino con maglie 0,8 mm; è possibile il cambio del filtro senza necessità di smontare la rampa

671

Fig. 1

20050020

5 20049141

Descrizione tecnica

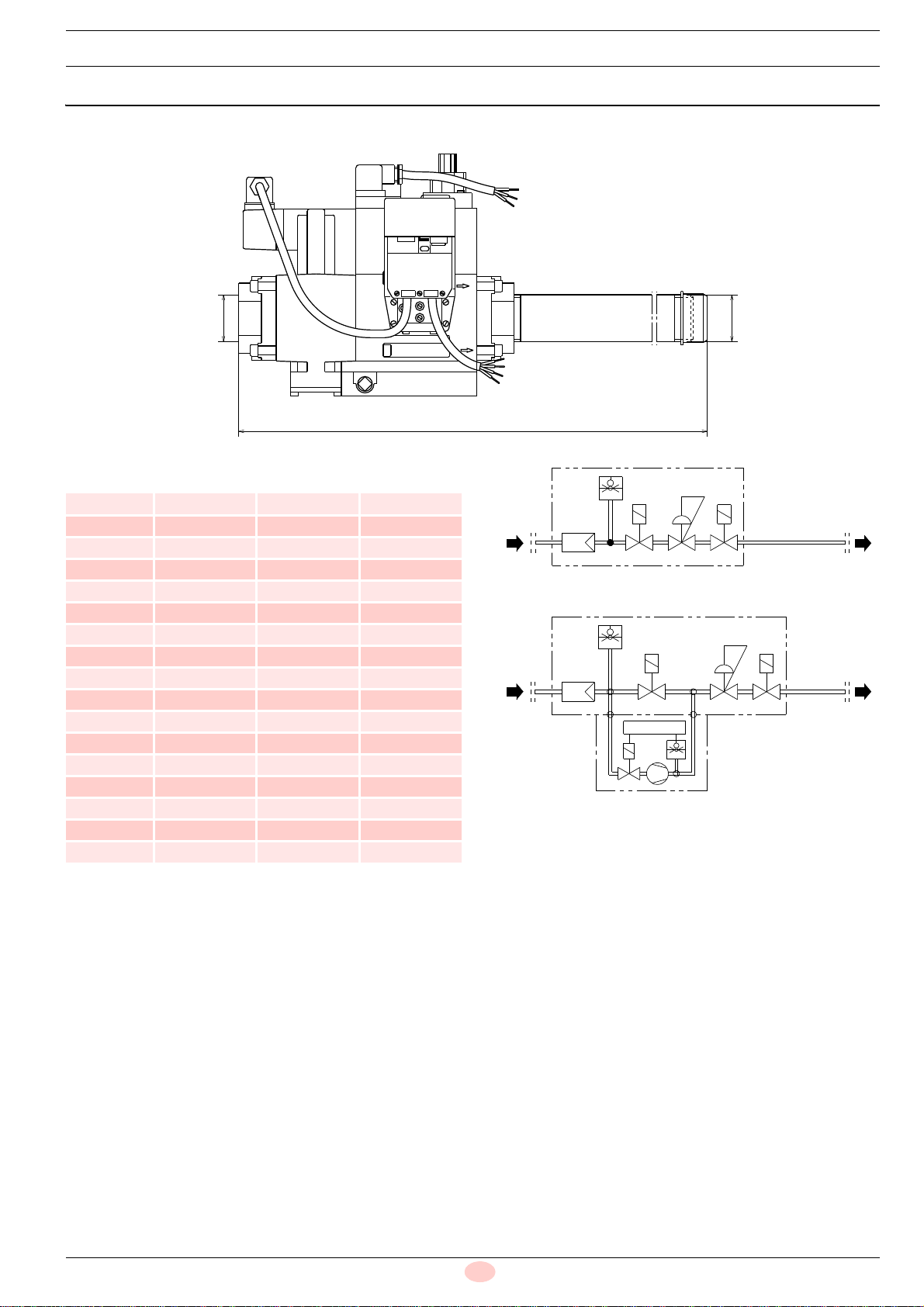

3.6 Dimensioni d’ingombro

L’ingombro della rampa è riportato in Fig. 2.

Tab. C

(*) Campo pressione uscita: con regolatore e pressione uscita

fino a 30 mbar (versioni RSM 20/30 - RT 20/30)

(**) Campo pressione uscita: con regolatore e pressione uscita

fino a 50 mbar (versioni RT 52)

Ø E

Ø D

Fig. 2

20049755

Codice LØD

(Rete) ØE

(Bruciatore)

3970229 371 Rp 3/4 Rp 3/4

3970230 405 Rp 1” Rp 3/4

3970144 433 Rp 1” 1/4 Rp 1” 1/4

3970197 433 Rp 1” 1/4 Rp 1” 1/4

3970231 433 Rp 1” 1/4 Rp 1” 1/4

3970256 523 Rp 1” 1/2 Rp 1” 1/2

3970180 523 Rp 1” 1/2 Rp 1” 1/2

3970198 523 Rp 1” 1/2 Rp 1” 1/2

3970232 523 Rp 1” 1/2 Rp 1” 1/2

3970250 523 Rp 1” 1/2 Rp 1” 1/2

3970253 523 Rp 1” 1/2 Rp 1” 1/2

3970181 523 Rp 2” Rp 2”

3970182 523 Rp 2” Rp 2”

3970233 523 Rp 2” Rp 2”

3970234 523 Rp 2” Rp 2”

3970252 523 Rp 2” Rp 2”

3970257 523 Rp 2” Rp 2”

Fig. 3

D10008

D10009

< 360 mbar

4 - 30 mbar (*)

4 - 50 mbar (**)

4 - 30 mbar (*)

4 - 50 mbar (**)

< 360 mbar

20049141 6

Installazione

4.1 Note sulla sicurezza per l’installazione

Dopo avere effettuato un’accurata pulizia tutt’intorno all’area de-

stinata all’installazione della rampa ed avere provveduto ad una

corretta illuminazione dell’ambiente, procedere con le operazioni

di installazione.

4.2 Movimentazione

4.3 Controlli preliminari

Controllo della fornitura

4.4 Posizione di montaggio

La rampa è predisposta esclusivamente per il funzionamento nel-

le posizioni indicate nella Fig. 4.

4 Installazione

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono assolutamente essere ese-

guite con rete elettrica staccata.

ATTENZIONE

L’installazione della rampa deve essere effettuata

da personale abilitato, secondo quanto riportato

nel presente manuale ed in conformità alle norme

e disposizioni di legge vigenti.

ATTENZIONE

Le operazioni di movimentazione della rampa

possono essere molto pericolose se non effettua-

te con la massima attenzione: allontanare i non

addetti; verificare l’integrità e l’idoneità dei mezzi

a disposizione.

Ci si deve accertare inoltre che la zona in cui si

agisce, sia sgombra e che vi sia uno spazio di

fuga sufficiente, cioè, una zona libera e sicura, in

cui potersi spostare rapidamente qualora la ram-

pa cadesse.

CAUTELA

Prima di procedere con le operazioni di installa-

zione, effettuare un’accurata pulizia tutt’intorno

all’area destinata all’installazione della rampa.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. In caso di dubbio non

utilizzare la rampa gas e rivolgersi al fornitore.

Gli elementi dell’imballaggio (scatola di cartone,

chiodi, graffe, sacchetti di plastica ecc.) non devo-

no essere abbandonati in quanto potenziali fonti di

pericolo ed inquinamento, ma vanno raccolti e de-

positati in luogo predisposto allo scopo.

ATTENZIONE

Ogni altro posizionamento è da ritenersi compro-

missorio per il buon funzionamento della rampa.

Fig. 4

S8538

7 20049141

Installazione

4.5 Installazione rampa gas

Le rampe gas sono predisposte per essere installate alla sinistra

del bruciatore: in caso di montaggio sulla destra, è necessario

spostare sul lato opposto la presa di pressione (Fig. 1, pag. 4) e

(se presente) il controllo di tenuta 9)(Fig. 1, pag. 4).

Può essere necessario interporre un adattatore tra rampa gas e

bruciatore (vedere manuale del bruciatore) qualora i diametri del-

la rampa siano diversi da quello per cui è predisposto il bruciato-

re.

Il collegamento tra linea di alimentazione gas e rampa va esegui-

to utilizzando la flangia 1)(Fig. 1, pag. 4), fornita a corredo, fis-

sandola al gruppo con i dadi 3).

Per evitare eccessive sollecitazioni è consigliato sostenere le

rampe di dimensioni maggiori con un adeguato supporto.

Al termine dell’installazione é necessario effettuare il controllo di

tenuta e di funzionamento della rampa gas.

4.6 Collegamenti elettrici

Note sulla sicurezza per i collegamenti elettrici

Controllare che non vi siano fughe di gas.

Prestare attenzione nella movimentazione della

rampa: pericolo di schiacciamento degli arti.

Rischio di esplosione a causa di fuoriuscita di

combustibile in presenza di fonte infiammabile.

Precauzioni: evitare urti, attriti, scintille, calore.

Verificare la chiusura del rubinetto di intercettazio-

ne del combustibile, prima di effettuare qualsiasi

tipo di intervento.

L’operatore deve utilizzare l’attrezzatura necessa-

ria nello svolgimento dell’attività di installazione.

CAUTELA

E’ consigliato stringere le viti in modo incrociato.

PERICOLO

E’ vietato installare la valvola con la bobina rivolta

verso il basso.

PERICOLO

I collegamenti elettrici devono essere eseguiti in assenza di alimentazione elettrica.

I collegamenti elettrici devono essere eseguiti secondo le norme vigenti del paese di destinazione e da personale

qualificato.

Il costruttore declina ogni responsabilità da modifiche o collegamenti diversi da quelli rappresentati negli schemi

elettrici.

Verificare che l’alimentazione elettrica della rampa corrisponda a quella riportata nella targhetta di identificazione

e nel presente manuale.

La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un effi-

cace impianto di messa a terra, eseguito come previsto dalle norme vigenti. È necessario verificare questo fonda-

mentale requisito di sicurezza. In caso di dubbio, far effettuare da personale abilitato un accurato controllo

dell’impianto elettrico. Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.

Non toccare l’apparecchio con parti del corpo bagnate o umide e/o a piedi nudi.

Non tirare i cavi elettrici.

ATTENZIONE

Per i collegamenti elettrici al bruciatore, fare riferi-

mento al manuale d’istruzioni del bruciatore stes-

so.

ATTENZIONE

Nei bruciatori senza camma elettronica, è neces-

sario collegare i fili V1 e V2 al medesimo morset-

to.

20049141 8

Installazione

4.6.1 Collegamenti per bruciatori con spina-presa a

6 poli

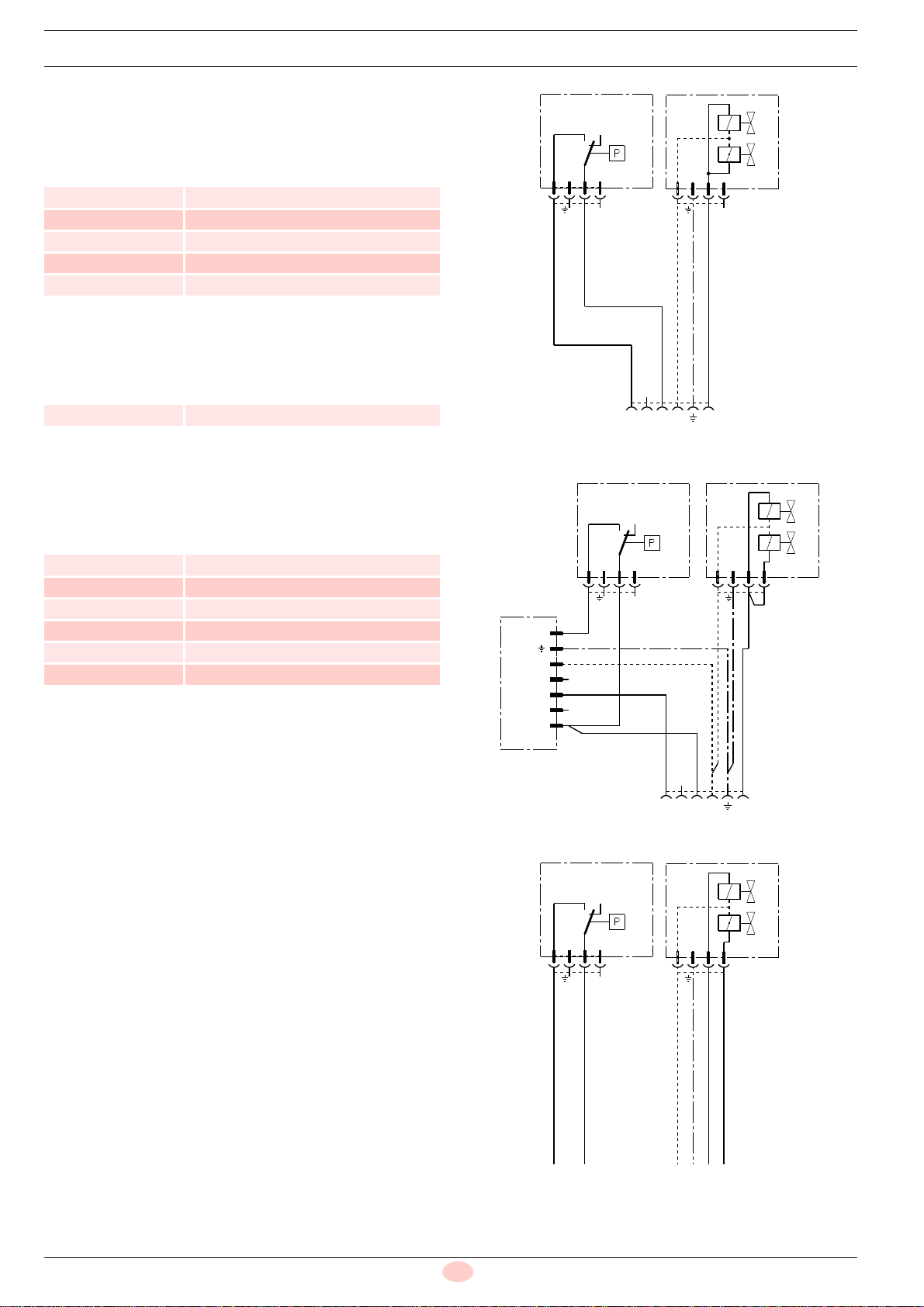

Le rampe gas riportate in Tab. D sono predisposte in fabbrica per

essere collegata secondo lo schema elettrico riportato in Fig. 5.

Tab. D

La rampa gas riportata in Tab. E è predisposta in fabbrica per es-

sere collegata secondo lo schema elettrico riportato in Fig. 6.

Tab. E

4.6.2 Collegamenti per bruciatori con morsettiera

Le rampe gas riportate in Tab. F sono predisposte in fabbrica per

essere collegata secondo lo schema elettrico riportato in Fig. 7.

Tab. F

Legenda

PG Pressostato gas di min.

V Gruppo valvole V1 - V2

VPS Controllo di tenuta

X6 Presa 6 poli

BN Marrone

BU Blu

BK Nero

YE Giallo

Codice Modello

3970229 MB 407/1 - RSM 20

3970230 MB 410/1 - RSM 20

3970231 MB 412/1 - RSM 20

3970232 MB 415/1 - RSM 30

3970233 MB 420/1 - RSM 30

Codice Modello

3970234 MB 420/1 CT RSM 30

Codice Modello

3970144 MB 412/1 - RT 20

3970256 MB 412/1 - RT 52

3970180 MB 415/1 - RT 30

3970250 MB 415/1 - RT 52

3970181 MB 420/1 - RT 30

3970257 MB 420/1 - RT 52

321N Ph

PG V1

231 123

Fig. 5

20049868

321N Ph

VPS

123

Fig. 6

20049993

PG V1

231 123

Fig. 7

20049866

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Burners Brûleur

Riello Burners

Riello Burners RL 70/2 Guide de démarrage rapide

Riello Burners

Riello Burners RL 42/M BLU Guide de démarrage rapide

Riello Burners

Riello Burners BF3 Manuel utilisateur

Riello Burners

Riello Burners PRESS 60 N/ECO 628 T Guide de démarrage rapide

Riello Burners

Riello Burners RL 190/M Guide de démarrage rapide

Riello Burners

Riello Burners RG2 377T1 Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG3 Guide de démarrage rapide

Riello Burners

Riello Burners RLS 300/BP MX Guide de démarrage rapide

Riello Burners

Riello Burners RIELLO 40 G20 Guide de démarrage rapide

Riello Burners

Riello Burners PRESS 45N Guide de démarrage rapide

Riello Burners

Riello Burners 40 FSP10 Guide de démarrage rapide

Riello Burners

Riello Burners RS 250/M Guide de démarrage rapide

Riello Burners

Riello Burners RS 300/E BLU Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG1R Guide de démarrage rapide

Riello Burners

Riello Burners GAS 6 Guide de démarrage rapide

Riello Burners

Riello Burners Gulliver RG5S Guide de démarrage rapide

Riello Burners

Riello Burners RS 64/M MZ Guide de démarrage rapide

Riello Burners

Riello Burners MB8LSE Guide de démarrage rapide

Riello Burners

Riello Burners COH 110 Guide de démarrage rapide

Riello Burners

Riello Burners RL 190/M Guide de démarrage rapide

Riello Burners

Riello Burners F20 Manuel utilisateur

Riello Burners

Riello Burners GAS 8 P/M Guide de démarrage rapide

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

Riello Burners

Riello Burners 628 T Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

Riello

Riello RS 28/M Guide de démarrage rapide

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Riello

Riello RX 500 S/PV Mode d’emploi

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

Riello

Riello P 140 T/G Guide de démarrage rapide

AESYS

AESYS TurboFire II Manuel utilisateur

Riello

Riello RG1RKD Guide de démarrage rapide

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence
