Fixscreen® 100EVO Solar de
1 • Allgemeines
Fixscreen 100EVO Solar EW1 besteht aus:
- Quadratischem Design Kasten mit demontierbarer Tuchwelle mit Motorsteuerung, die direkt an
der Konstruktion befestigt wird.
- Jedes Screen-System beinhaltet ein Paar identischer Seitenführungen.
- Dieses Produkt besteht aus einem Vierkantprofiel unter der Kassette, in der sich die Batterie
befindet.
- Hochwertiges Polyester- oder Glasfasertuch mit Fixscreen-Technologie
(windfeste Technologie dank der Kombination von einem symmetrischen Reißverschluss und
einer patentierten verschleißfesten PVC-Seitenführung).
- Endschiene mit zusätzlicher Last, die eine reibungslose Führung des Tuchs beim Auf- und
Abrollen gewährleistet.
- Kontrollieren Sie die Verpackung.
2 • Montageart
Es gibt 1 Einbauweise fur die Fixscreen 100EVO Solar.
Richtung der Entnahme der Tuchwelle
Einbauweise 1
Vorbauzeichnung Mauerwerk
Square design
Vorbau, vor dem Fenster, mit vollständig fertiggestellter Kassette
470
35
CF1 CF2
48
35
50
30
100
100
100
100
30
50
30
50
6010 60
CF1 CF2
Fertige Höhe
Kommentare:
- Bei Einbauweise 1 wird der Kasten mit eingebauter Tuchwelle geliefert. Der Kasten soll
immer am Gebäude fixiert werden (nah zu den Seitenführungen).
- Bei einer Breite über 3m ist eine zusätzliche Sicherung in der Mitte notwendig (bei
Einbauweise 1).
4
Fixscreen® 100EVO Solar
de
Entfernen Sie die Abdeckscheibe für das Kabel, durch die
Schrauben zu lösen. Im Kasten befinden sich 2 Tuchwellen-
schieber. Lösen Sie die Schrauben an beiden Seiten. Ziehen
Sie die Schieber aus dem Kasten ohne zu wringen oder
andere Tools zu verwenden. Auf die Weise wird der Motor
freikommen und können die Tuchwelle und Endshiene
demontiert werden.
3 • Befestigung des Kastens
Für eine sichere Montage, Wartung und Benützung Ihrer Senkrechtmarkise, sollen die
Sicherheitsvorschriften (nicht auf Leitern arbeiten, Sicherheitskleidung und Sicherheitsschuhe
trägen…) berücksichtigt werden.
Achtung: Entfernen Sie beim Fixscreen 100EVO Solar EW1 erst nach der Montage
die Schutzhülle von der Solarzelle.
Nehmen Sie den Kasten und legen Sie diese auf eine mobile Werkbank.
Öffnen Sie den Kasten, nach
dem Sie die zwei Schrauben
entfernt haben.
Lösen Sie den Steckerverbin-
der vom Motorkabel.
1
2
3
5
Fixscreen® 100EVO Solar de
470
35
CF1 CF2
48
35
50
30
100
100
100
100
30
50
30
50
6010 60
4 • Montage bei Einbauweise 1
Seitenführung G
• Bei der Installation der Führungen muss der Kasten bereits auf
den Führungen sitzen.
• Verwenden Sie einen Sechskantschlüssel 3 um die Vorderseite
der Seitenführung zu demontieren.
• Unten an den Führungen vermeidet eine Kunststoff-
Abdeckplatte, dass die Kunststoff-Führung nach unten fällt.
• Steht die Führung unten auf einer horizontalen Oberfläche,
dann darf diese Abdeckplatte entfernt werden.
Beim Fixscreen 100EVO Solar EW1 ist ein Anschluss ans
Stromnetz nicht erforderlich.
1
2
6
Fixscreen® 100EVO Solar
de
Die G-Führung (geschlossen) ist Standard vorgebohrt (Diameter 10). Stufenlochbohrung ist in
Option. Es gibt 2 Einstellungsmöglichkeiten für die Seitenführungen: an die Seitenwand oder
die Rückwand. Das Bohrloch Diameter 10 ist schon vorgebohrt, das Bohrloch Diameter 5 muss
bauseitig noch gebohrt werden.
Die Seitenführungen und Kasten sollen an die versehene Konstruktion/Wand befestigt werden.
• Bei der Befestigung des Kastens sollen die Befestigungslinien berücksichtigt/benutzt
werden (Achten Sie darauf, dass die so nah wie möglich in der Ecke (Oberseite) des Kastens
geschraubt wird um jeden Kontakt zwischen dem Tuch und dem Schraubenknopf zu
vermeiden)
• Bei einer Breite > 3 m, ist eine zusätzliche Befestigung des Kastens in der Mitte notwendig
• Die Sicherung erfolgt an den Enden der Kassette, so dicht wie möglich an den
Seitenkonsolen und in der Mitte der Breite.
• Verwenden Sie Unterlegscheiben für die Befestigung.
4
Jede 250 mm gibt es aufeinanderfolgende Löcher. Der maximale
Zwischenabstand zwischen 2 Bohrlöchern beträgt 750 mm für die Montage!
Achten sie darauf dass die schrauben völlig bundig montiert sind, damit die
Kunststoff-Führungen nicht gehindert werden.
3

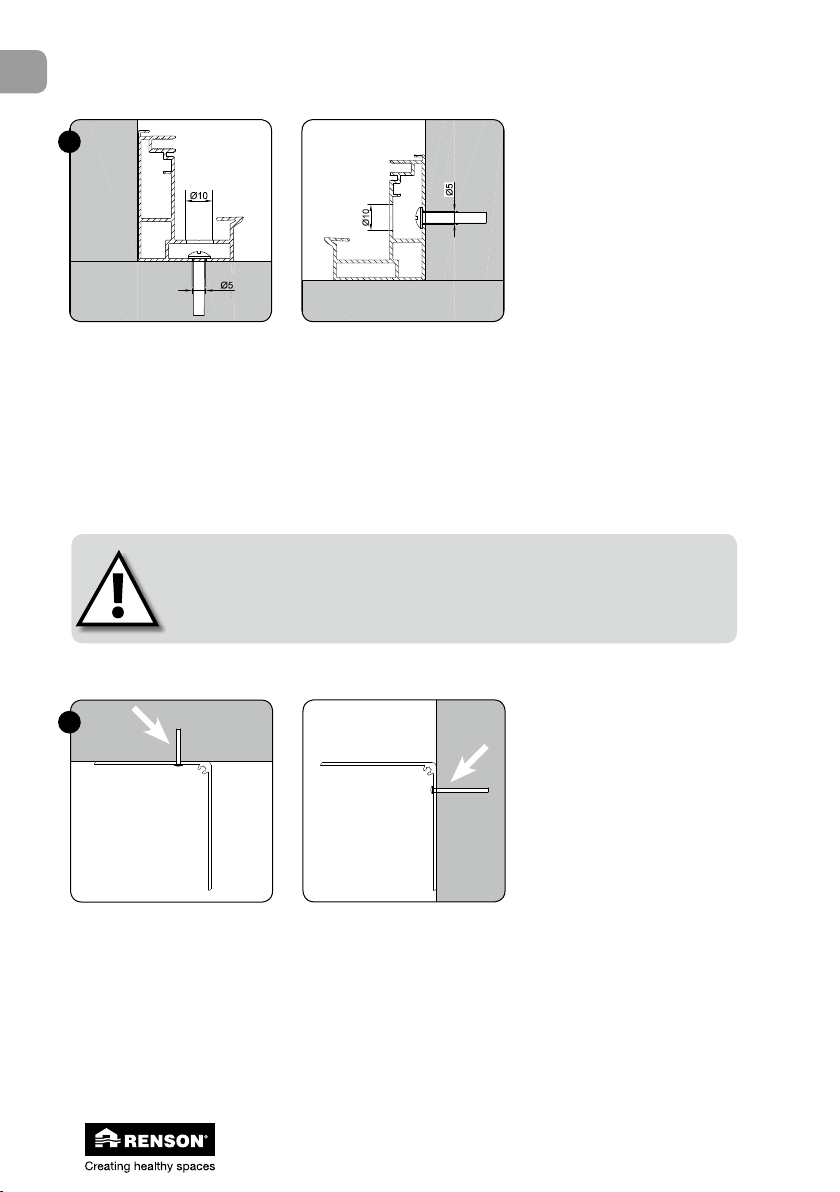

Montage Rückseite (ø5mm) Seiltiche Montage (ø5mm)
7
Fixscreen® 100EVO Solar de
Wenn der Kasten bereits definitiv an der ihn umgebenden
Struktur befestigt wurde, muss man die Tuchrolle entlang
der Innenseite einbringen. Hierfür am besten mit 2 Personen
arbeiten! Unterstützen Sie dabei die Endschiene! Befestigen
Sie die Abdeckscheibe mit den 2 Torx-Schrauben mit dem
Werkzeug T20 wieder an der Kassette. Achten Sie darauf,
dass die Abdeckscheibe zwischen Kabel und Tuchwelle nichts
berührt.
Aufgepasst!
Schieben Sie die Tuchwelle links und rechts gleichzeitig in die
Schieber.
5
Schieben Sie das Tuch in die innere Seitenführung. Überprüfen
Sie, ob das Tuch ungehindert und ohne jegliche Spannung in
die Kunststoffseitenführungen gleitet.
Achten Sie darauf, dass Sie die gute Richtung der
Seitenführungen respektieren!
Die V-Aussparung in der PVC-Seitenführung muss sich auf
der Oberseite befinden, die Stanzung für den Klicker auf der
Unterseite.
6
Verbinden Sie das Motorkabel mit dem Steckverbinder in der
Frontkappe. Achten Sie auf die korrekte Position des Hakens.
Schließen Sie die Unterseite der Kassette mit Hilfe der 2
Schrauben in Höhe der Seitenkonsolen mit einem Torx-Schlüssel
(DIN 7985 TX – M4x40 – A2).
Entfernen Sie die Schutzfolie der Solarzelle.
7
Fixieren Sie das Vorderteil der Seitenführung.
8
8
Fixscreen® 100EVO Solar
de
Achtung!
Das Solarpanel der Fixscreen 100EVO Solar nie hinter Glas oder im Schatten montieren.
Die Photovoltaikzellen immer schattenfrei halten, nichts davor stellen oder anbringen.
Achten Sie darauf, dass sich auf dem Solarpanel kein Schnee absetzt und stellen Sie sicher,
dass die Photovoltaikzellen nicht durch Schnee, Blätter, Überhänge usw. beschattet werden.
Achtung für:
Spezifische Sicherheitshinweise
1) Das Panel und seine Halterung dürfen keinesfalls durchbohrt werden.
2) Auf dem Solarpanel nie etwas ablegen (Gefahr des Verkratzens oder Bruchs), insbesondere
bei der Installation.
3) Nie Stoffe auf die Photovoltaikzellen der Solarpanels bringen, die die Sonnenstrahlung filtern
können (z.B. Farbe).
Geografischer Einsatzbereich
Jede Verwendung, die nicht dem von Renson bestimmten Anwendungsbereich entspricht, gilt als
nicht bestimmungsgemäß. Im Falle einer nicht bestimmungsgemäßen Verwendung, wie auch bei
Nichtbefolgung der Hinweise in unserer Anleitung, entfällt die Haftung und Gewährleistungspflicht
von Renson und kann das optimales Funktionieren nicht gewährleistet werden.
MOLDAU
PORTUGAL
SPANIEN
FRANKREICH
VEREINIGTES
KÖNIGREICH
IRLAND
DEUTSCHLAND
ITALIEN
ÖSTERREICH
UNGARN
KROATIEN
BOSNIEN und
HERZEGOWINA
RUMÄNIEN
BULGARIEN
GRIECHENLAND
UKRAINE
POLEN
WEISSRUSSLAND
LITAUEN
LETTLAND
ESTLAND
FINNLAND
SCHWEDEN
NORWEGEN
DÄNEMARK
SLOWAKEI
SERBIA
BELGIEN
TSCHECHISCHE
REPUBLIK
NIEDERLANDE
SCHWEIZ
SLOWENIEN
MONTENEGRO
MAZEDONIEN
ALBANIEN
TÜRKEI
ISLAND
RUSSLAND
MÖGLICH
NICHT MÖGLICH
Große
Dachüberstande Balkone Tiefe
Laibungen Abdeckungen
durch Vegetation
9
Fixscreen® 100EVO Solar de
5 • Technische Merkmale
5.1 • Technische Merkmale des Motors
Spannungsversorgung 12 V DC (min 11,5 V, max 14 V)
Funkfrequenz 433,42 MHz
Schutzart IP 44
Temperaturbereich normal -10°C / +40°C und kurzfristig -20°C /
+60°C
Max. einlernbare RTS Funksender 12
Max. einlernbare RTS Sensoren 3
Elektrische Isolierung Klasse III
Typ NimH
Spannung 12 V
Kapazität 2200 mAh
Durchmesser - mm Ø 24 max
Anzahl Drähte des Kabels 2 Drähte - 1 Konnektor
Temperaturbereich
(Wirkung / Lagerhaltung)
-20 / + 70°C (extreme Temperaturen verursachen
eine schnellere Entladung und Verbrauch der
Batterie)
Maximale Ladedauer 3 Std. 30 Min.
Schutzart IP X4 (außerhalb Konnektor IPX1)
Maximale Lagerungsdauer (vor dem ersten
Laden) 6 Monate bei 20 °C. Nach dieser Lagerungszeit
ist die Batterie tiefentladen.
5.2 • Technische Merkmale des Solarpanels
Abgegebene Spannung (V) 12
Abgegebener Strom (mA) 196
Leistung (W) 3,2
Schutzart X4 (Photovoltaikzellen: IP67)
Abmessungen (mm) 470 x 60 x 6
Gewicht (g) 230
5.3 • Technische Merkmale der Batterie
10
Fixscreen® 100EVO Solar
de
6 • Endabstellung
6.1 • Somfymotor
EINE ENDABSCHALTUNG MUSS ABER VOM INSTALLATEUR NOCH EINGESTELLT WERDEN!
Die Endpunkte (oben und unten) wurden von Renson eingestellt.
Der oberen Endpunkt:
Wurde von Renson eingestellt wobei die Endschiene, inkl. Abdichtungslippe, nicht mehr sichtbar
ist. Eine Endabschaltung muss aber vom Installateur noch eingestellt werden.
Abschaltung unterer Endpunkt:
Der untere Endpunkt wurde eingestellt bis zu 400 mm von der Kassettenunterseite. Stellen Sie
siese Position aufs Neue ab bis zur Unterseite der Screen (beachten Sie hierzu 10 mm Spiel für
die Abdichtungslippe).
