Rollos S-Nanorollo V2 Guide de planification
EDemontage
dismantling – démontage
Rollos
S - Nanorollo V2
Montage- und
Bedienungsanleitung
subject to technical change
sous réserve de modications techniques
roller blinds – stores enrouleurs
technische Änderungen vorbehalten
4 / 2018
assembly and operating instructions
notice de montage et mode d’emploi
click
2.
6
S - Nano roller blind V2
Store enrouleur S - Nano V2
1.
2.
AAllgemeine Hinweise
general advices – indications générales
BMontage
installation – montage
Achtung:
Herausfallen der Laufrollen vermeiden
Attention: Avoid the fall out of the castors
Attention: Éviter le tombe des galets
1 2
Montagezubehör
Das beiliegende Befestigungsmaterial gilt
nur für feste Untergründe.
Für die Montage haftet der Montierende.
Mounting accessories
The attached xation material is only suitable for
solid subsoils. The installer is responsible for the
mounting
Accessoires de montage
Le matériau de xation ci-joint est seulement pour
un sol solide. Le monteur répond pour le montage
2 x
2 x
4 x
4 x
6 x – 12 x 6 x – 12 x
1 x
1 x
1 x
3M
1.25 mm
1.25 mm
Surface
Cleaner
Sachet
Pochette
de Nettoyage
Reinigungstuch
Oppervlaktereiniger
Salvietta
Detergente
mind. 5 Min.
trocknen lassen
Reinigungstuch
Surface Cleaner Sachet
Pochet de Nettoyage
Let it dry out for at least 5 minutes
Faire le sécher pour au moin 5 minutes
13
4
2
click
1.
2.
3 4
5
1.
90°
90°
2. click
1.
Stramm ziehen bis an
das schwarze Element
Pull tight till the black element
Bien serrer jusqu‘au élément noir
Ecken liegen aufeinander
The corners lie on top of each other – Les coins
sont empilées.
Fest andrücken!
Press rmly! – Appuyez fermement!
Halteklammer aufbewahren
Store the brackets – Garder les pinces
6
7
Klebestreifen
Adhesive stripe – Ruban adhésifs
1,25mm1,25mm
1.
2.
click
2.
click
1.
1.
2.
Gegenüberliegende weiße Elemente
müssen gleich positioniert werden.
The white elements on the opposite must be positi-
oned equal
Élément blancs opposés doivent être positionnés
sur la même position

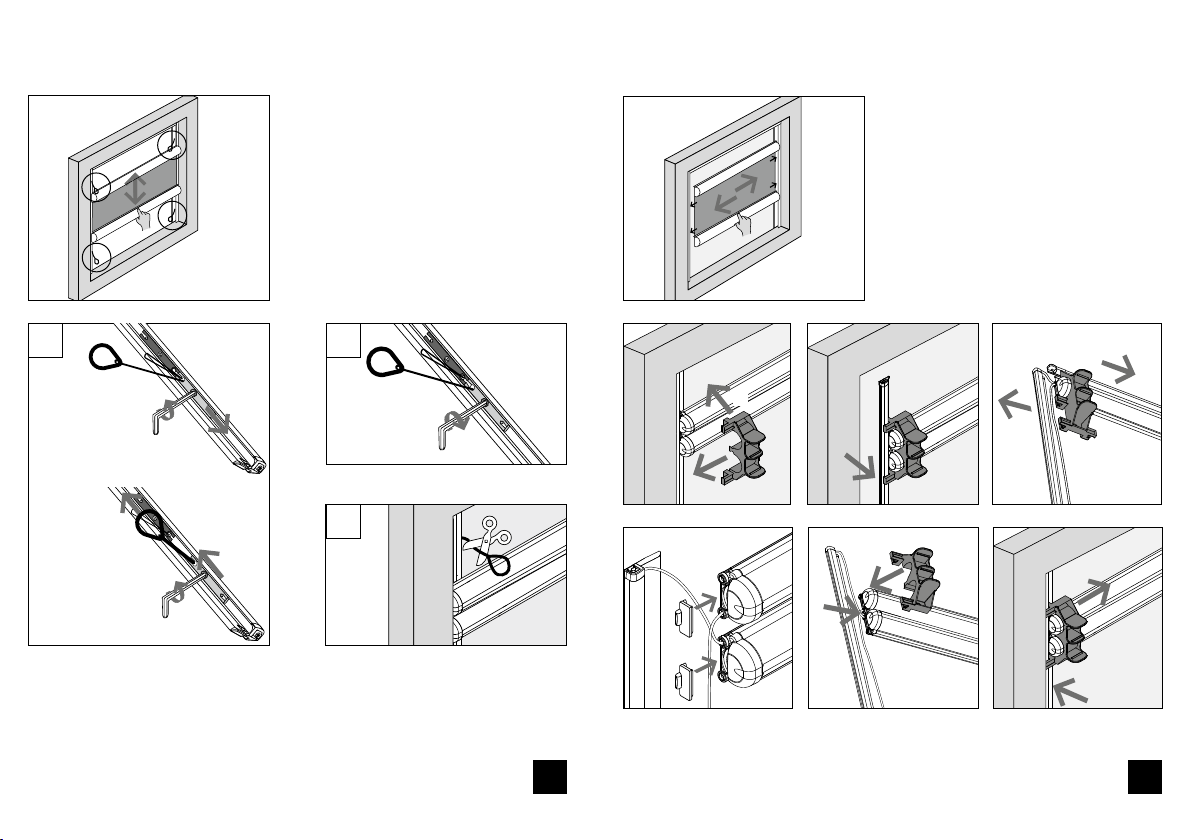

CBeweglichkeit prüfen
Verify the movement – Vérier le movement
DSeitliches Spiel prüfen
Verify the side play – Vérier le jeu latéral
Seitliches Spiel zur Führungsschiene prüfen:
zu locker:
Distanzstücke einsetzen: einseitig = 2
mm, beidseitig 4 mm Ausgleich
Check the side play to the guiding rail:
too loose:
put in space elements on one side: 2 mm,
on both sides: 4 mm balancing
Contrôler le jeu latéral au rail supérieur:
trop desserrer:
poser des distanceurs d‘une côté: 2 mm,
sur deux côtés: 4 mm compensation
Beweglichkeit ok:
Movement: ok
Movement: ok
2.
1.
3
4
5 6
zu stramm:
etwas lösen
too tight: loose a bit
trop serré: desserrer
un peu
zu locker:
stramm ziehen
too loose: pull tight
trop desserrer: ser-
rer bien
2.
1.
2.
1.
2.
1.
2.
1.
2
